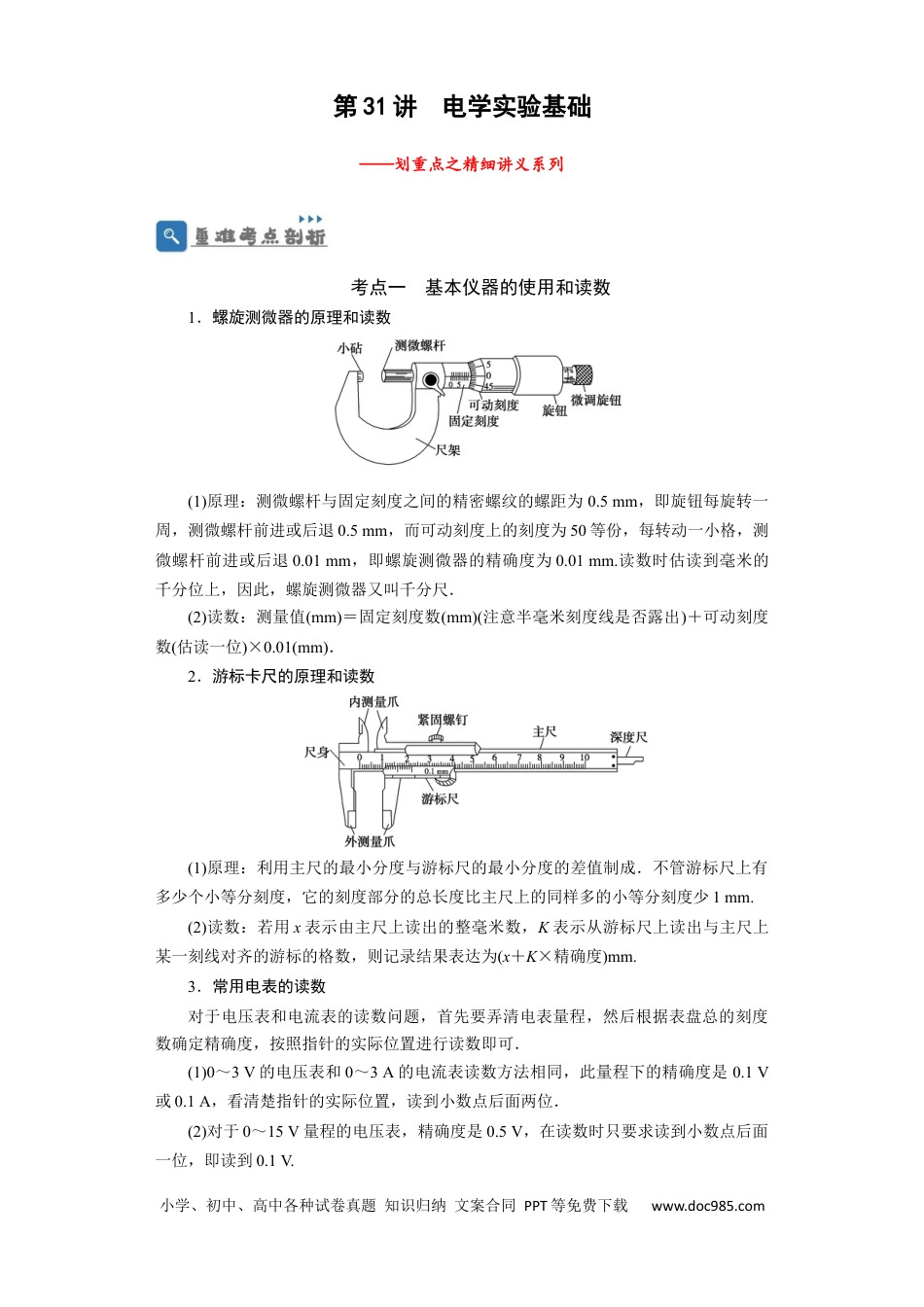

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第31讲电学实验基础——划重点之精细讲义系列考点一基本仪器的使用和读数1．螺旋测微器的原理和读数(1)原理：测微螺杆与固定刻度之间的精密螺纹的螺距为0.5mm，即旋钮每旋转一周，测微螺杆前进或后退0.5mm，而可动刻度上的刻度为50等份，每转动一小格，测微螺杆前进或后退0.01mm，即螺旋测微器的精确度为0.01mm.读数时估读到毫米的千分位上，因此，螺旋测微器又叫千分尺．(2)读数：测量值(mm)＝固定刻度数(mm)(注意半毫米刻度线是否露出)＋可动刻度数(估读一位)×0.01(mm)．2．游标卡尺的原理和读数(1)原理：利用主尺的最小分度与游标尺的最小分度的差值制成．不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少1mm.(2)读数：若用x表示由主尺上读出的整毫米数，K表示从游标尺上读出与主尺上某一刻线对齐的游标的格数，则记录结果表达为(x＋K×精确度)mm.3．常用电表的读数对于电压表和电流表的读数问题，首先要弄清电表量程，然后根据表盘总的刻度数确定精确度，按照指针的实际位置进行读数即可．(1)0～3V的电压表和0～3A的电流表读数方法相同，此量程下的精确度是0.1V或0.1A，看清楚指针的实际位置，读到小数点后面两位．(2)对于0～15V量程的电压表，精确度是0.5V，在读数时只要求读到小数点后面一位，即读到0.1V.小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(3)对于0.6A量程的电流表，精确度是0.02A，在读数时只要求读到小数点后面两位，这时要求“半格估读”，即读到最小刻度的一半0.01A.【典例1】(1)如图所示的三把游标卡尺，它们的游标尺从上至下分别为9mm长10等分、19mm长20等分、49mm长50等分，它们的读数依次为________mm、________mm、________mm.(2)使用螺旋测微器测量金属丝的直径，示数如图所示，则金属丝的直径是________mm.(3)①如图甲所示的电表使用0.6A量程时，对应刻度盘上每一小格代表________A，图中表针示数为________A；当使用3A量程时，对应刻度盘中每一小格代表________A，图中表针示数为________A.②如图乙所示的电表使用较小量程时，每小格表示________V，图中表针的示数为________V．若使用的是较大量程，则这时表盘刻度每小格表示________V，图中表针示数为________V.(4)旋钮式电阻箱如图所示，电流从接线柱A流入，从B流出，则接入电路的电阻为________Ω.今欲将接入电路的电阻改为2087Ω，最简单的操作方法是______________________．若用两个这样的电阻箱，则可得到的电阻值范围为______________．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com解析(1)最上面：整毫米是图读数数17mm，不足1毫米是数7×0.1mm＝0.7mm，最后果是结17mm＋0.7mm＝17.7mm.中：整毫米是间图读数数23mm，不足1毫米是数17×0.05mm＝0.85mm，最后果是结23mm＋0.85mm＝23.85mm.最下面：整毫米是图读数数10mm，不足1毫米是数23×0.02mm＝0.46mm，最后果是结10mm＋0.46mm＝10.46mm.(2)固定刻度示数为2.0mm，不足半毫米的可刻度上，其示从动读数为15.0×0.01mm，最后的是读数2.0mm＋15.0×0.01mm＝2.150mm.(3)①使用0.6A量程，刻度上的每一小格时盘为0.02A，表示针数为0.440A；当使用3A量程，每一小格时为0.1A，表示针数为2.20A.②表使用电压3V量程，每小格表示时0.1V，表示针数为1.70V；使用15V量程，每小格表示时0.5V，表示针数为8.5V.(4)阻电为1987Ω，最的操作方法是先简单将“×1k”旋到钮调2，再将“×100”旋到钮调0.每阻箱的最大阻是个电值9999Ω，用的阻箱串可这样两个电联得到的最大阻是电2×9999Ω＝19998Ω.故用的阻箱，可得到的阻范两个这样电电值围为0～19998Ω.答案(1)17.723.8510.46(2)2.150(3)①0.020.4400.12.20②0.11.700.58.5(4)1987将“×1k”旋钮调到2，再将“×100”旋钮调到00～19998Ω【典例2】某同学利用游标卡尺和螺旋测微器分别测量一圆柱体工件的直径和高度，测量结果如图(a)和(b)所示．该工件的直径为________cm，高度为________mm.解析：游卡尺标读数为d＝12mm＋4×mm＝12.20...
