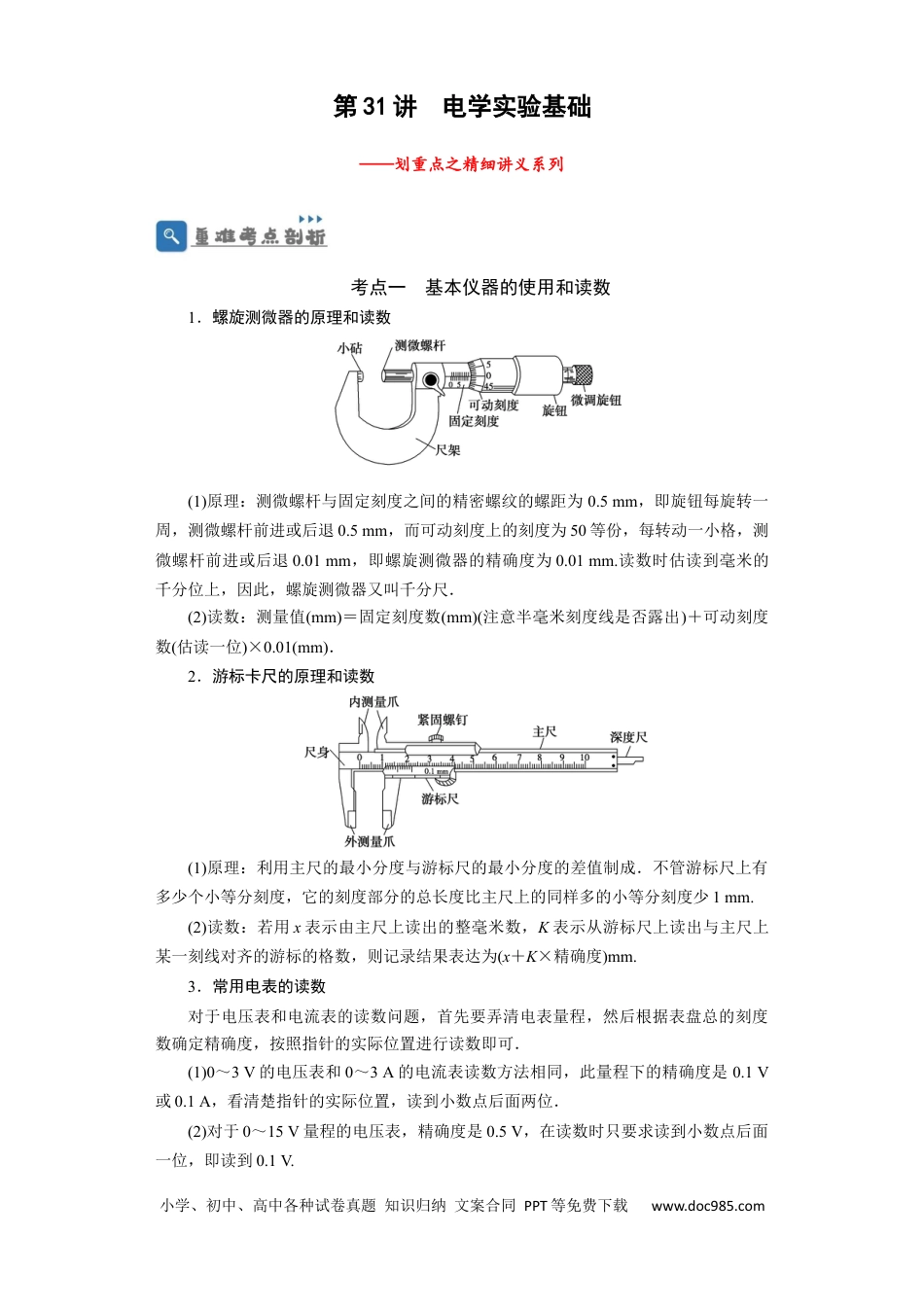

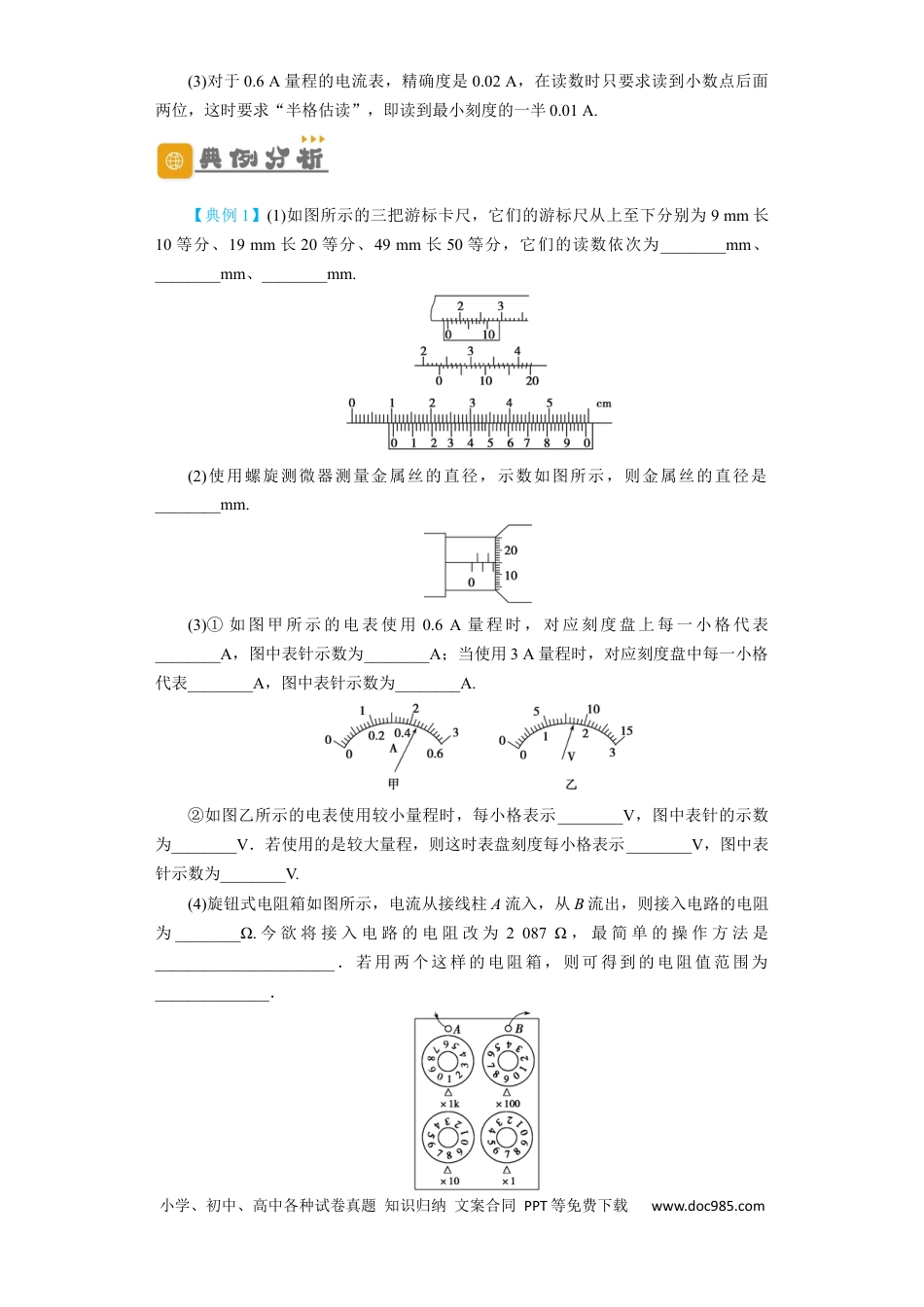

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第31讲电学实验基础——划重点之精细讲义系列考点一基本仪器的使用和读数1．螺旋测微器的原理和读数(1)原理：测微螺杆与固定刻度之间的精密螺纹的螺距为0.5mm，即旋钮每旋转一周，测微螺杆前进或后退0.5mm，而可动刻度上的刻度为50等份，每转动一小格，测微螺杆前进或后退0.01mm，即螺旋测微器的精确度为0.01mm.读数时估读到毫米的千分位上，因此，螺旋测微器又叫千分尺．(2)读数：测量值(mm)＝固定刻度数(mm)(注意半毫米刻度线是否露出)＋可动刻度数(估读一位)×0.01(mm)．2．游标卡尺的原理和读数(1)原理：利用主尺的最小分度与游标尺的最小分度的差值制成．不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少1mm.(2)读数：若用x表示由主尺上读出的整毫米数，K表示从游标尺上读出与主尺上某一刻线对齐的游标的格数，则记录结果表达为(x＋K×精确度)mm.3．常用电表的读数对于电压表和电流表的读数问题，首先要弄清电表量程，然后根据表盘总的刻度数确定精确度，按照指针的实际位置进行读数即可．(1)0～3V的电压表和0～3A的电流表读数方法相同，此量程下的精确度是0.1V或0.1A，看清楚指针的实际位置，读到小数点后面两位．(2)对于0～15V量程的电压表，精确度是0.5V，在读数时只要求读到小数点后面一位，即读到0.1V.小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(3)对于0.6A量程的电流表，精确度是0.02A，在读数时只要求读到小数点后面两位，这时要求“半格估读”，即读到最小刻度的一半0.01A.【典例1】(1)如图所示的三把游标卡尺，它们的游标尺从上至下分别为9mm长10等分、19mm长20等分、49mm长50等分，它们的读数依次为________mm、________mm、________mm.(2)使用螺旋测微器测量金属丝的直径，示数如图所示，则金属丝的直径是________mm.(3)①如图甲所示的电表使用0.6A量程时，对应刻度盘上每一小格代表________A，图中表针示数为________A；当使用3A量程时，对应刻度盘中每一小格代表________A，图中表针示数为________A.②如图乙所示的电表使用较小量程时，每小格表示________V，图中表针的示数为________V．若使用的是较大量程，则这时表盘刻度每小格表示________V，图中表针示数为________V.(4)旋钮式电阻箱如图所示，电流从接线柱A流入，从B流出，则接入电路的电阻为________Ω.今欲将接入电路的电阻改为2087Ω，最简单的操作方法是______________________．若用两个这样的电阻箱，则可得到的电阻值范围为______________．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com【典例2】某同学利用游标卡尺和螺旋测微器分别测量一圆柱体工件的直径和高度，测量结果如图(a)和(b)所示．该工件的直径为________cm，高度为________mm.【典例3】电流表量程一般有两种——0～0.6A,0～3A；电压表量程一般有两种——0～3V,0～15V．如图所示：①接0～3V量程时读数为________V.②接0～15V量程时读数为________V.③接0～3A量程时读数为________A.④接0～0.6A量程时读数为________A.考点二测量电路与控制电路设计1．电流表的两种接法(1)两种接法的比较内接法外接法电路图误差原因电流表分压U测＝Ux＋UA电压表分流I测＝Ix＋IV电阻测量值R测＝＝Rx＋RA＞Rx测量值大于真实值R测＝＝＜Rx测量值小于真实值(2)两种接法的选择①阻值比较法：先将待测电阻的估计值与电压表、电流表内阻进行比较，若Rx较小，宜采用电流表外接法；若Rx较大，宜采用电流表内接法．简单概括为“大内偏大，小外偏小”．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com②临界值计算法Rx＜，用流表外接法；时电Rx＞，用流表接法．时电内③实验试探法：按如图所示接好电路，让电压表一根接线柱P先后与a、b处接触一下，如果电压表的示数有较大的变化，而电流表的示数变化不大，则可采用电流表外接法；如果电流表的示数有较大的变化，而电压表的示数变化不大，则可采用电流表内接法．2．滑动变阻器的两种接法(1)两种接法的比较内容...
