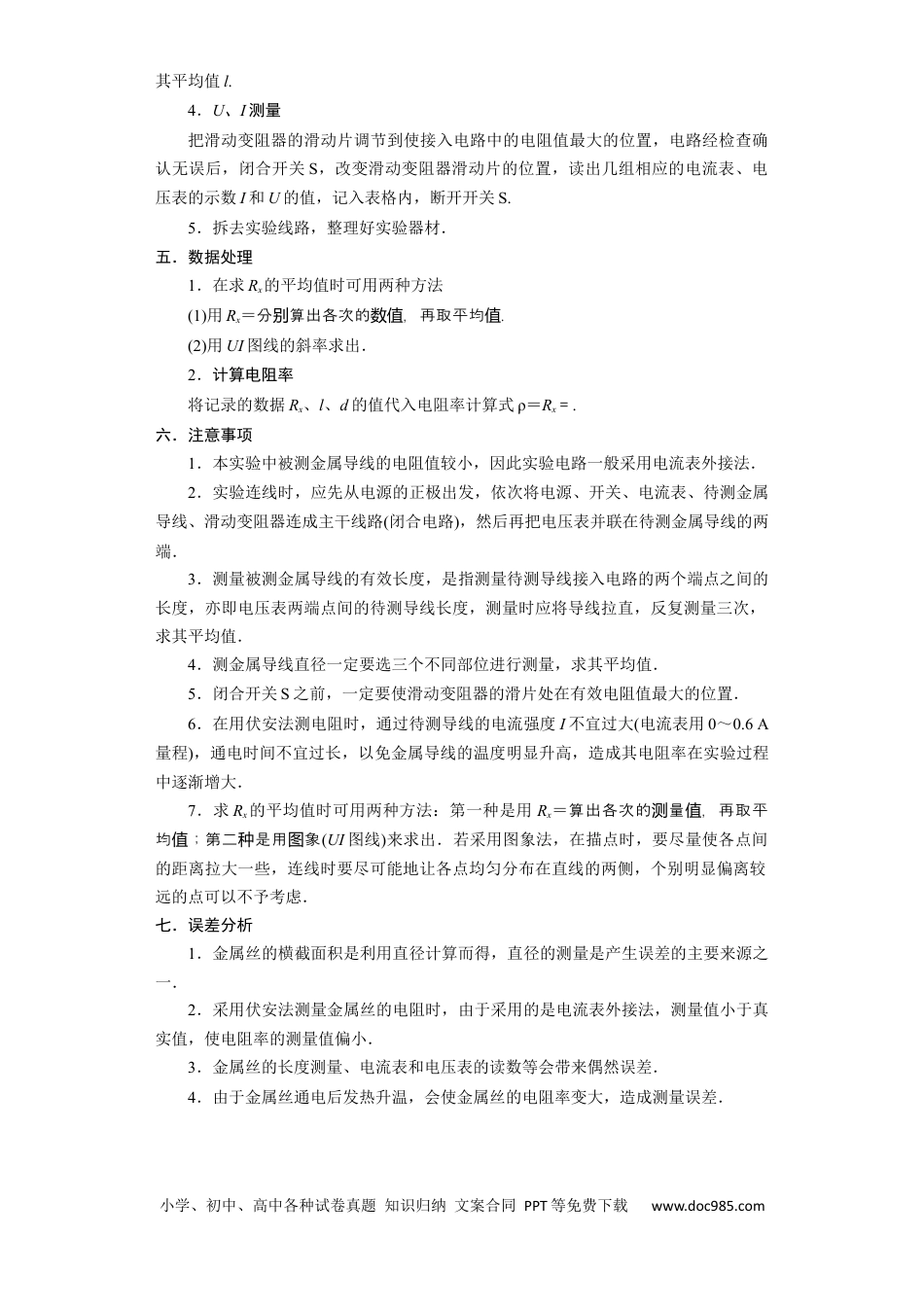

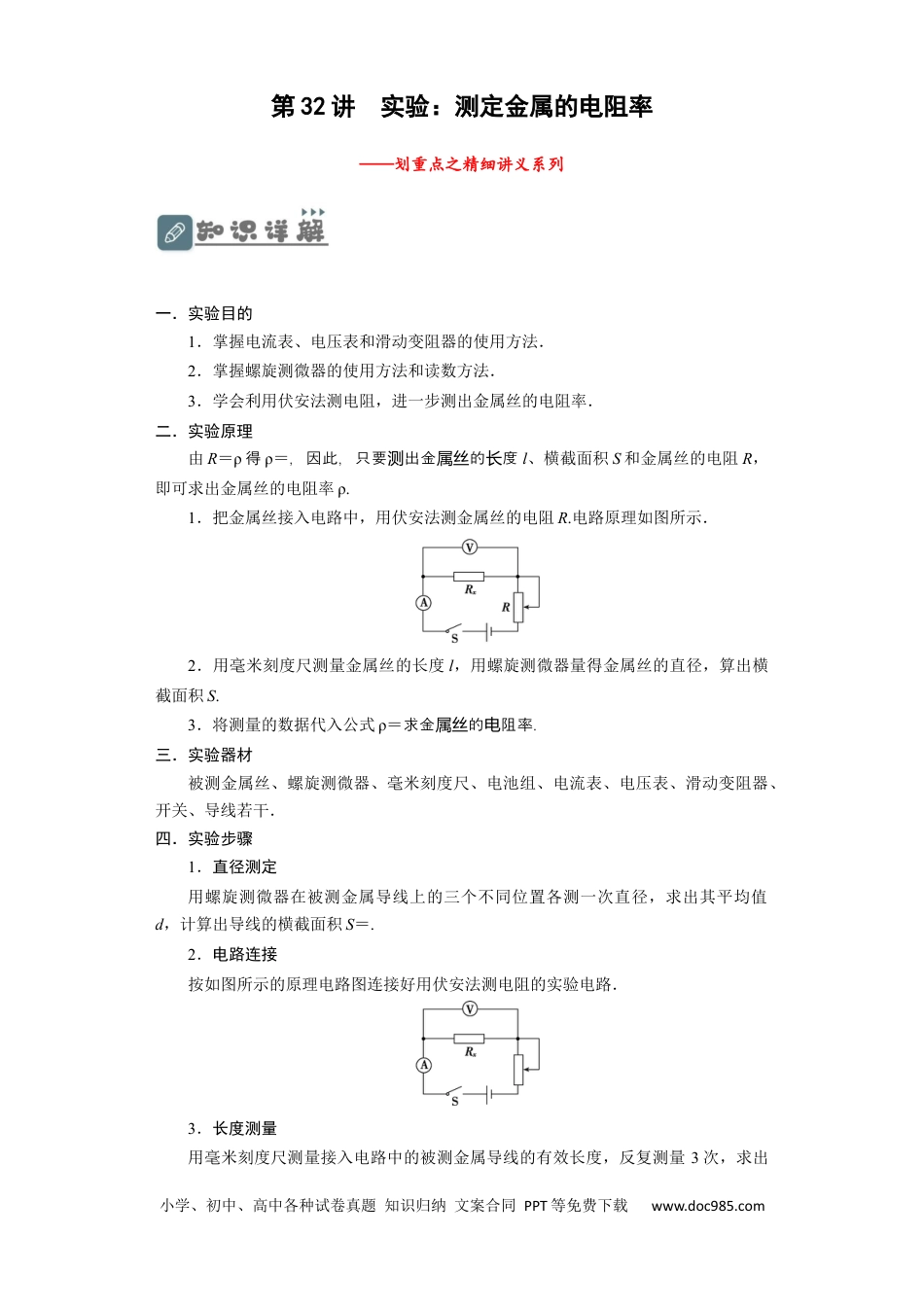

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第32讲实验：测定金属的电阻率——划重点之精细讲义系列一．实验目的1．掌握电流表、电压表和滑动变阻器的使用方法．2．掌握螺旋测微器的使用方法和读数方法．3．学会利用伏安法测电阻，进一步测出金属丝的电阻率．二．实验原理由R＝ρ得ρ＝，因此，只要出金的度测属丝长l、横截面积S和金属丝的电阻R，即可求出金属丝的电阻率ρ.1．把金属丝接入电路中，用伏安法测金属丝的电阻R.电路原理如图所示．2．用毫米刻度尺测量金属丝的长度l，用螺旋测微器量得金属丝的直径，算出横截面积S.3．将测量的数据代入公式ρ＝求金的阻率．属丝电三．实验器材被测金属丝、螺旋测微器、毫米刻度尺、电池组、电流表、电压表、滑动变阻器、开关、导线若干．四．实验步骤1．直径测定用螺旋测微器在被测金属导线上的三个不同位置各测一次直径，求出其平均值d，计算出导线的横截面积S＝.2．电路连接按如图所示的原理电路图连接好用伏安法测电阻的实验电路．3．长度测量用毫米刻度尺测量接入电路中的被测金属导线的有效长度，反复测量3次，求出小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com其平均值l.4．U、I测量把滑动变阻器的滑动片调节到使接入电路中的电阻值最大的位置，电路经检查确认无误后，闭合开关S，改变滑动变阻器滑动片的位置，读出几组相应的电流表、电压表的示数I和U的值，记入表格内，断开开关S.5．拆去实验线路，整理好实验器材．五．数据处理1．在求Rx的平均值时可用两种方法(1)用Rx＝分算出各次的，再取平均．别数值值(2)用UI图线的斜率求出．2．计算电阻率将记录的数据Rx、l、d的值代入电阻率计算式ρ＝Rx＝.六．注意事项1．本实验中被测金属导线的电阻值较小，因此实验电路一般采用电流表外接法．2．实验连线时，应先从电源的正极出发，依次将电源、开关、电流表、待测金属导线、滑动变阻器连成主干线路(闭合电路)，然后再把电压表并联在待测金属导线的两端．3．测量被测金属导线的有效长度，是指测量待测导线接入电路的两个端点之间的长度，亦即电压表两端点间的待测导线长度，测量时应将导线拉直，反复测量三次，求其平均值．4．测金属导线直径一定要选三个不同部位进行测量，求其平均值．5．闭合开关S之前，一定要使滑动变阻器的滑片处在有效电阻值最大的位置．6．在用伏安法测电阻时，通过待测导线的电流强度I不宜过大(电流表用0～0.6A量程)，通电时间不宜过长，以免金属导线的温度明显升高，造成其电阻率在实验过程中逐渐增大．7．求Rx的平均值时可用两种方法：第一种是用Rx＝算出各次的量，再取平测值均；第二是用象值种图(UI图线)来求出．若采用图象法，在描点时，要尽量使各点间的距离拉大一些，连线时要尽可能地让各点均匀分布在直线的两侧，个别明显偏离较远的点可以不予考虑．七．误差分析1．金属丝的横截面积是利用直径计算而得，直径的测量是产生误差的主要来源之一．2．采用伏安法测量金属丝的电阻时，由于采用的是电流表外接法，测量值小于真实值，使电阻率的测量值偏小．3．金属丝的长度测量、电流表和电压表的读数等会带来偶然误差．4．由于金属丝通电后发热升温，会使金属丝的电阻率变大，造成测量误差．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com考点一实验原理与操作【典例1】实验室购买了一捆标称长度为100m的铜导线，某同学想通过实验测定其实际长度．该同学首先测得导线横截面积为1.0mm2，查得铜的电阻率为1.7×10－8Ω·m，再利用图甲所示电路测出铜导线的电阻Rx，从而确定导线的实际长度．可供使用的器材有：电流表：量程0.6A，内阻约0.2Ω；电压表：量程3V，内阻约9kΩ；滑动变阻器R1：最大阻值5Ω；滑动变阻器R2：最大阻值20Ω；定值电阻：R0＝3Ω；电源：电动势6V，内阻可不计；开关、导线若干．回答下列问题：(1)实验中滑动变阻器应选________(填“R1”或“R2”)，闭合开关S前应将滑片移至________端(填“a”或“b”)．(2)在实物图中，已正确连接了部分导线，请根据图甲电路完成剩余部分的连接．(3)调节滑动变...
