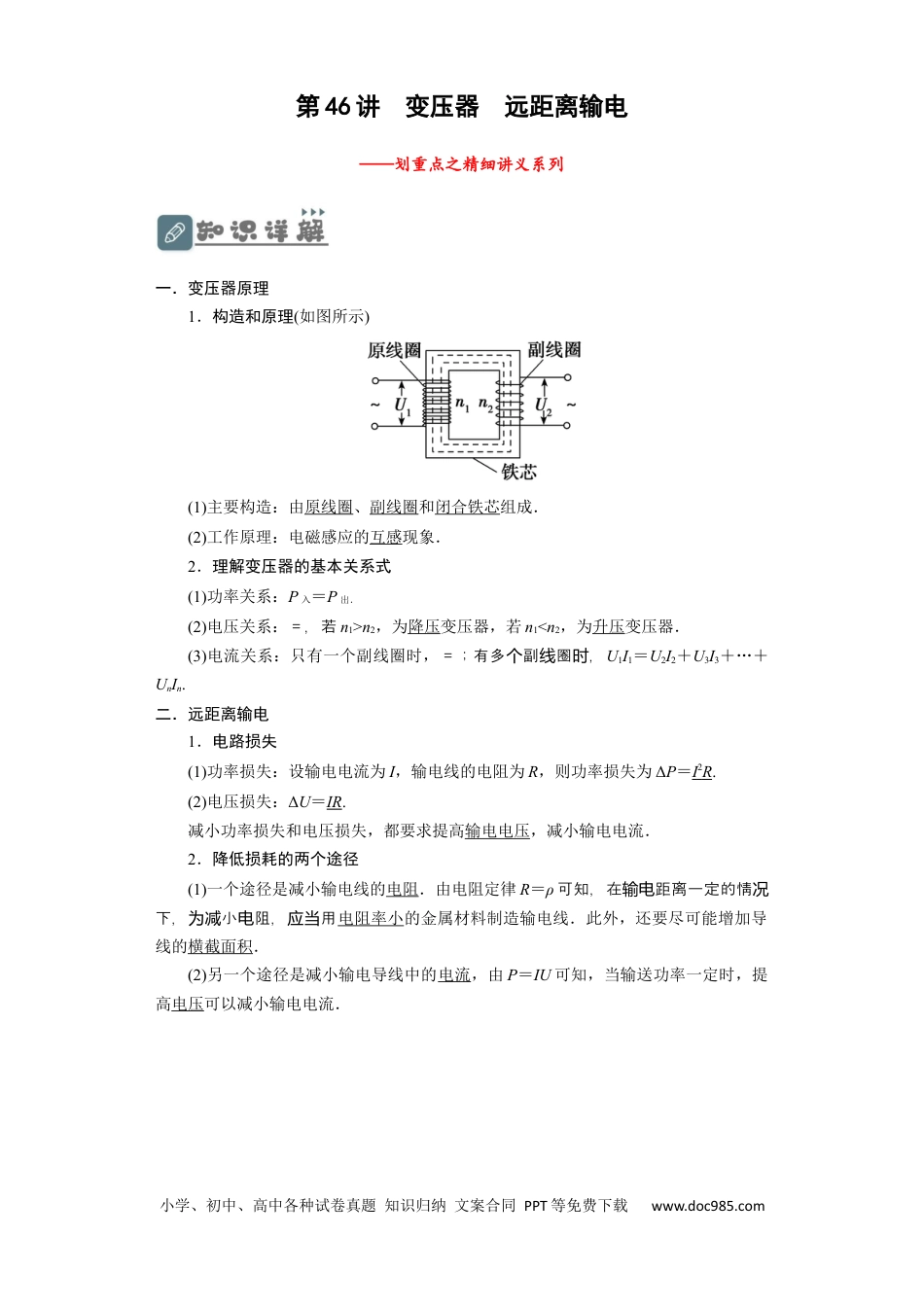

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第46讲变压器远距离输电——划重点之精细讲义系列一．变压器原理1．构造和原理(如图所示)(1)主要构造：由原线圈、副线圈和闭合铁芯组成．(2)工作原理：电磁感应的互感现象．2．理解变压器的基本关系式(1)功率关系：P入＝P出．(2)电压关系：＝，若n1>n2，为降压变压器，若n1<n2，为升压变压器．(3)电流关系：只有一个副线圈时，＝；有多副圈，个线时U1I1＝U2I2＋U3I3＋…＋UnIn.二．远距离输电1．电路损失(1)功率损失：设输电电流为I，输电线的电阻为R，则功率损失为ΔP＝I2R.(2)电压损失：ΔU＝IR.减小功率损失和电压损失，都要求提高输电电压，减小输电电流．2．降低损耗的两个途径(1)一个途径是减小输电线的电阻．由电阻定律R＝ρ可知，在距离一定的情输电况下，小阻，用为减电应当电阻率小的金属材料制造输电线．此外，还要尽可能增加导线的横截面积．(2)另一个途径是减小输电导线中的电流，由P＝IU可知，当输送功率一定时，提高电压可以减小输电电流．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com考点一理想变压器基本规律的应用1．理想变压器的基本特点(1)无漏磁，故原、副圈中的线Φ、相同．(2)圈无阻，因此无降，线电电压U＝E＝n.(3)根据＝得，套在同一芯上的圈，无是原圈，是副圈，比例都成铁线论线还线该立，有＝＝＝则…2．理想变压器的基本关系功率系关原圈的入功率等于副圈的出功率，即线输线输P入＝P出系电压关原、副圈的比等于比，即＝，副圈的线电压匝数与线个数无关流系电关①只有一副圈：＝个线时②有多副圈：由个线时P入＝P出得U1I1＝U2I2＋U3I3＋…＋UnIn或I1n1＝I2n2＋I3n3＋…＋Innn.率系频关f1＝f2，器不改交流的率变压变电频1.理想变压器的制约关系原线圈电压U1和匝数比决定副线圈电压U2，U2＝U1副线圈的输出功率P出决定原线圈的输入功率P入，P入＝P出副线圈电流I2和匝数比决定原线圈电流I1，I1＝I22.含有多个副线圈的变压器计算具有两个或两个以上副线圈的变压器问题时，需注意三个关系：电压关系：＝＝＝…＝功率关系：P1＝P2＋P3＋P4＋…＋Pn电流关系：n1I1＝n2I2＋n3I3＋n4I4＋…＋nnIn理想变压器问题三点应牢记(1)熟基本公式：记两个①＝，即同一器的任意圈，都有和对变压两个线电压匝数成正比．②P入＝P出，即无有几副圈在工作，器的入功率等于出功率之论个线变压输总输和．(2)原、副圈中通每圈磁通量的化率相等．线过匝线变(3)原、副圈中流化律一，流的周期、率一．线电变规样电频样小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com【典例1】(多选)如图，理想变压器原、副线圈分别接有额定电压相同的灯泡a和b.当输入电压U为灯泡额定电压的10倍时，两灯泡均能正常发光．下列说法正确的是()A．原、副线圈匝数比为9∶1B．原、副线圈匝数比为1∶9C．此时a和b的电功率之比为9∶1D．此时a和b的电功率之比为1∶9【典例2】自耦变压器铁芯上只绕有一个线圈，原、副线圈都只取该线圈的某部分．一升压式自耦调压变压器的电路如图所示，其副线圈匝数可调．已知变压器线圈总匝数为1900匝；原线圈为1100匝，接在有效值为220V的交流电源上．当变压器输出电压调至最大时，负载R上的功率为2.0kW.设此时原线圈中电流有效值为I1，负载两端电压的有效值为U2，且变压器是理想的，则U2和I1分别约为()A．380V和5.3AB．380V和9.1AC．240V和5.3AD．240V和9.1A【典例3】一理想变压器的原、副线圈的匝数比为3∶1，在原、副线圈的回路中分别接有阻值相同的电阻，原线圈一侧接在电压为220V的正弦交流电源上，如图所示，设副线圈回路中电阻两端的电压为U，原、副线圈回路中电阻消耗的功率的比值为k，则()A．U＝66V，k＝B．U＝22V，k＝C．U＝66V，k＝D．U＝22V，k＝【典例4】(多选)如图所示，将额定电压为60V的用电器，通过一理想变压器接在正弦交变电源上．闭合开关S后，用电器正常工作，交流电压表和交流电流表(均为理想电表)的示数分别为220V和2.2A．以下判断正确的是()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.co...
