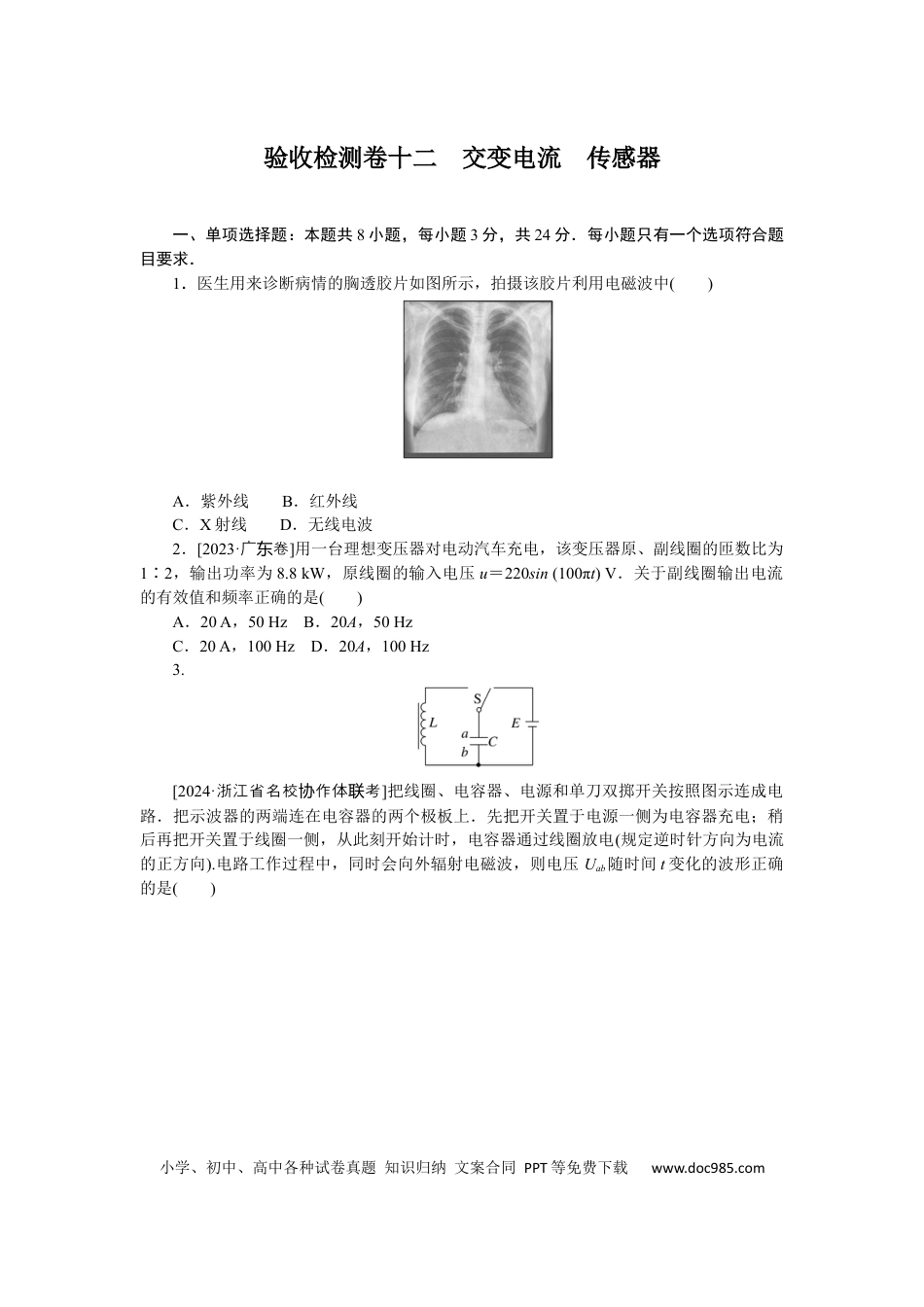

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com验收检测卷十二交变电流传感器一、单项选择题：本题共8小题，每小题3分，共24分．每小题只有一个选项符合题目要求．1．医生用来诊断病情的胸透胶片如图所示，拍摄该胶片利用电磁波中()A．紫外线B．红外线C．X射线D．无线电波2．[2023·广卷东]用一台理想变压器对电动汽车充电，该变压器原、副线圈的匝数比为1∶2，输出功率为8.8kW，原线圈的输入电压u＝220sin(100πt)V．关于副线圈输出电流的有效值和频率正确的是()A．20A，50HzB．20A，50HzC．20A，100HzD．20A，100Hz3.[2024·浙江省名校作体考协联]把线圈、电容器、电源和单刀双掷开关按照图示连成电路．把示波器的两端连在电容器的两个极板上．先把开关置于电源一侧为电容器充电；稍后再把开关置于线圈一侧，从此刻开始计时，电容器通过线圈放电(规定逆时针方向为电流的正方向).电路工作过程中，同时会向外辐射电磁波，则电压Uab随时间t变化的波形正确的是()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com4.一只低压教学电源输出的交变电压为u＝10sin314t(V)，以下说法正确的是()A．这只电源可以使“10V2W”的灯泡正常发光B．这只电源的交变电压的周期是314sC．这只电源在t＝0.01s时电压达到最大值D．“10V2μF”电容器可以接在这只电源上5.已知某电阻元件在正常工作时，通过它的电流按如图所示的规律变化，其中0～时间内为正弦交变电流的一部分，将一个理想多用电表(已调至交变电流挡)与这个电阻元件串联，则多用电表的读数为()A．4AB．4.12AC．4.36AD．7.07A6．钳形电流表是电机运行和维修工作中最常用的测量仪表之一，其工作部分主要由电流表和电流互感器组成．电流互感器铁芯制成活动开口，且呈钳形，用手柄来控制开合，图甲、乙为钳形电流表的实物图和内部结构图，已知次级线圈匝数n＝200匝，某次测量时电流表示数为5mA，电流互感器可看成理想变压器，电流表为理想电流表．则下列说法正确的是()A．钳形电流表既可以测量交变电流，又可以测量直流电流小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comB．通电导线中的被测电流为1AC．若只改变被测通电导线中交变电流的频率，电流表的示数也将改变D．若被测通电导线在钳形口绕2圈，电流表示数变为2.5mA7．[2024·云南大理一统检测]如图所示，有一原副线圈匝数比为n1∶n2＝1∶2的理想变压器，原线圈连接有一光滑且足够长的水平导轨，两轨道之间距离为d＝1m，轨道内有磁感应强度为B＝10T的磁场，磁场方向垂直轨道所在平面向下．一长为l＝2m，电阻为R＝10Ω的金属棒垂直导轨在水平方向上运动，且金属棒始终与导轨接触良好，金属棒的运动速度v＝20sin(10πt)m/s.变压器副线圈并联有两相同电阻，R1＝R2＝40Ω.不计导轨和连接导线的电阻，下列说法正确的是()A．金属棒感应电动势的最大值为200VB．原线圈的电流10AC．金属棒上产生的热功率2000WD．R1上产生的热功率2000W8．[2023·山卷东]某节能储能输电网络如图所示，发电机的输出电压U1＝250V，输出功率500kW.降压变压器的匝数比n3∶n4＝50∶1，输电线总电阻R＝62.5Ω.其余线路电阻不计，用户端电压U4＝220V，功率88kW，所有变压器均为理想变压器．下列说法正确的是()A．发电机的输出电流为368AB．输电线上损失的功率为4.8kWC．输送给储能站的功率为408kWD．升压变压器的匝数比n1∶n2＝1∶44二、多项选择题：本题共4小题，每小题4分，共16分．每小题有多个选项符合题目要求，全部选对得4分，选对但不全的得2分，有选错的得0分．9．[2024·四川省成都市三诊]如图甲所示，KLMN是一个电阻R＝0.4Ω的单匝竖直矩形闭合导线框，全部处于水平方向的匀强磁场中，MN边水平，线框绕某一竖直固定轴按俯视的逆时针方向匀速转动，产生的感应电流如图乙所示．下列说法正确的是()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．1s时间内电流方向改变5次B．若从图示时刻开始计时，并且规定MLKN的方向为电流的正方向，则电流表达式为i＝10sin(10πt＋π)AC．图示时刻感应电动势的瞬时值...
