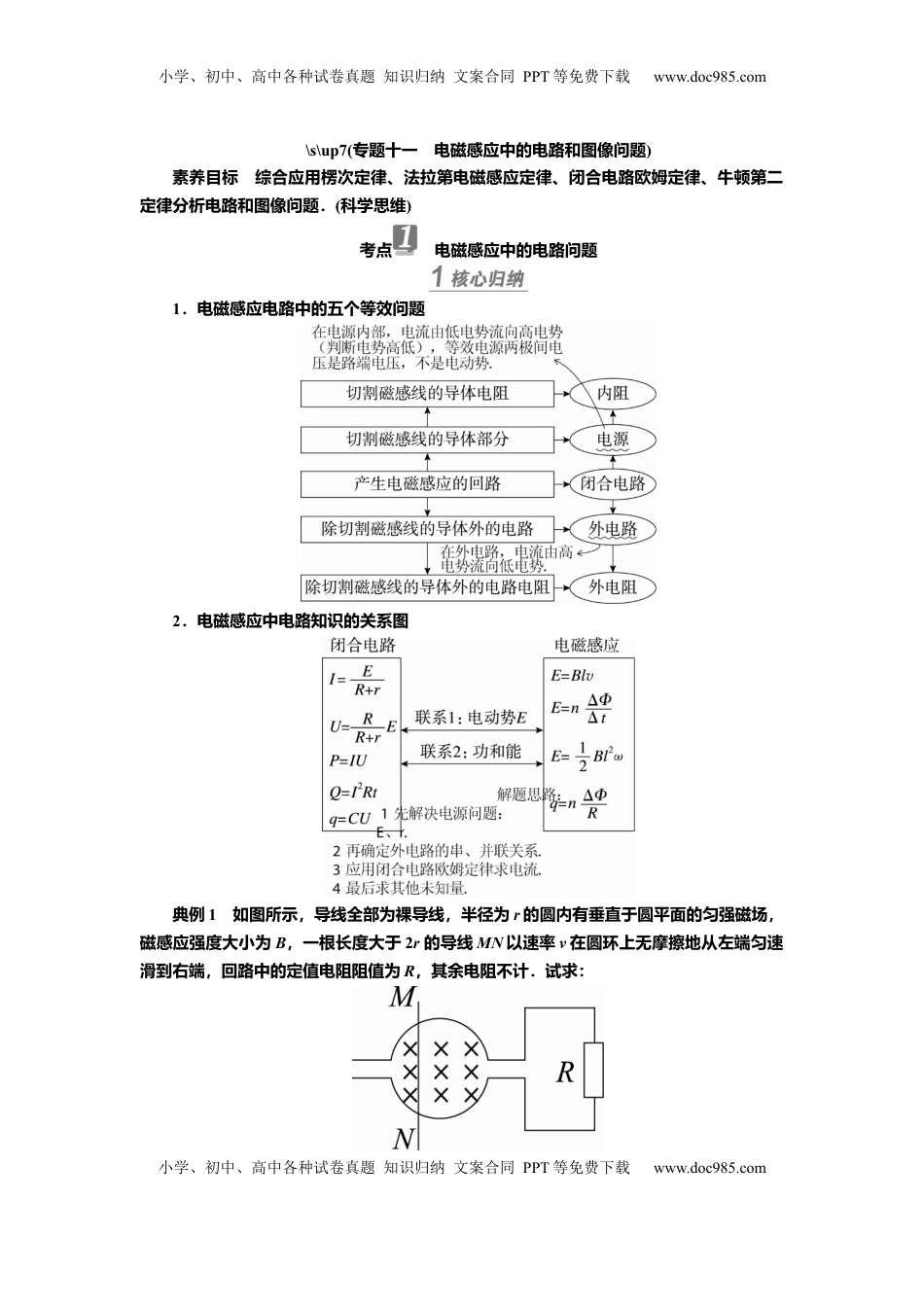

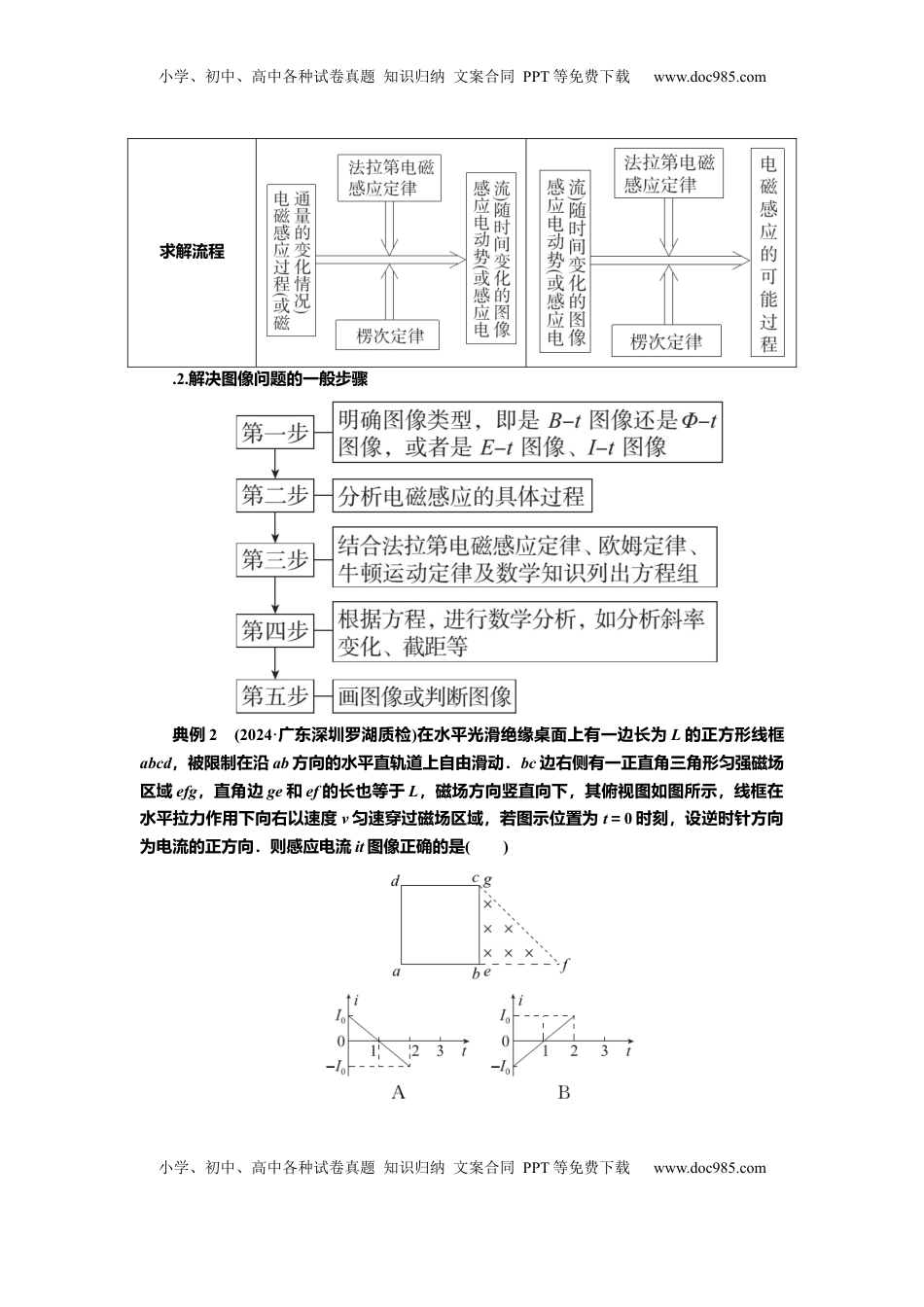

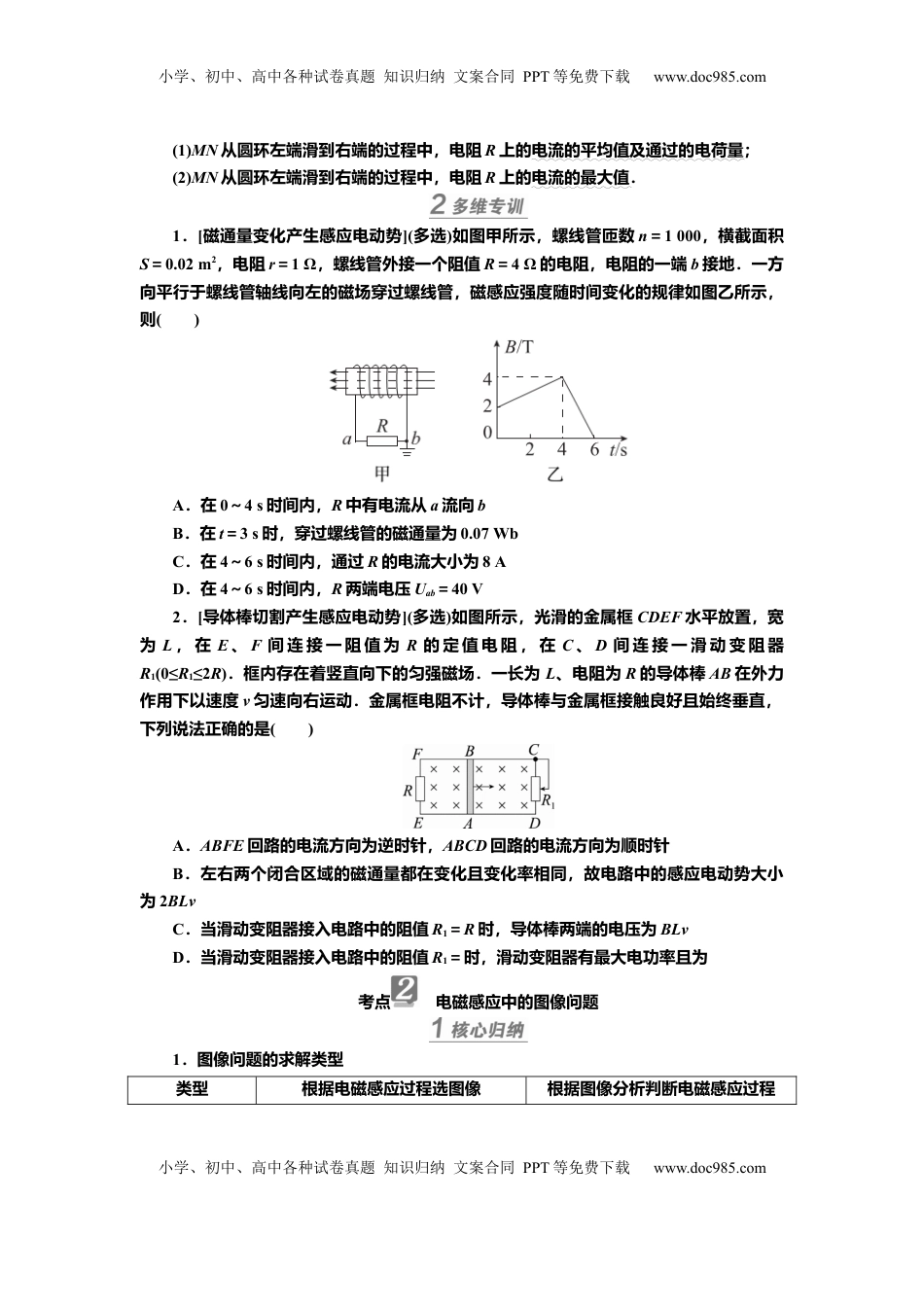

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com\s\up7(专题十一电磁感应中的电路和图像问题)素养目标综合应用楞次定律、法拉第电磁感应定律、闭合电路欧姆定律、牛顿第二定律分析电路和图像问题．(科学思维)考点电磁感应中的电路问题1．电磁感应电路中的五个等效问题2．电磁感应中电路知识的关系图典例1如图所示，导线全部为裸导线，半径为r的圆内有垂直于圆平面的匀强磁场，磁感应强度大小为B，一根长度大于2r的导线MN以速率v在圆环上无摩擦地从左端匀速滑到右端，回路中的定值电阻阻值为R，其余电阻不计．试求：小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(1)MN从圆环左端滑到右端的过程中，电阻R上的电流的平均值及通过的电荷量；(2)MN从圆环左端滑到右端的过程中，电阻R上的电流的最大值．1．[磁通量变化产生感应电动势](多选)如图甲所示，螺线管匝数n＝1000，横截面积S＝0.02m2，电阻r＝1Ω，螺线管外接一个阻值R＝4Ω的电阻，电阻的一端b接地．一方向平行于螺线管轴线向左的磁场穿过螺线管，磁感应强度随时间变化的规律如图乙所示，则()A．在0～4s时间内，R中有电流从a流向bB．在t＝3s时，穿过螺线管的磁通量为0.07WbC．在4～6s时间内，通过R的电流大小为8AD．在4～6s时间内，R两端电压Uab＝40V2．[导体棒切割产生感应电动势](多选)如图所示，光滑的金属框CDEF水平放置，宽为L，在E、F间连接一阻值为R的定值电阻，在C、D间连接一滑动变阻器R1(0≤R1≤2R)．框内存在着竖直向下的匀强磁场．一长为L、电阻为R的导体棒AB在外力作用下以速度v匀速向右运动．金属框电阻不计，导体棒与金属框接触良好且始终垂直，下列说法正确的是()A．ABFE回路的电流方向为逆时针，ABCD回路的电流方向为顺时针B．左右两个闭合区域的磁通量都在变化且变化率相同，故电路中的感应电动势大小为2BLvC．当滑动变阻器接入电路中的阻值R1＝R时，导体棒两端的电压为BLvD．当滑动变阻器接入电路中的阻值R1＝时，滑动变阻器有最大电功率且为考点电磁感应中的图像问题1．图像问题的求解类型类型根据电磁感应过程选图像根据图像分析判断电磁感应过程小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com求解流程.2.解决图像问题的一般步骤典例2(2024·广东深圳罗湖质检)在水平光滑绝缘桌面上有一边长为L的正方形线框abcd，被限制在沿ab方向的水平直轨道上自由滑动．bc边右侧有一正直角三角形匀强磁场区域efg，直角边ge和ef的长也等于L，磁场方向竖直向下，其俯视图如图所示，线框在水平拉力作用下向右以速度v匀速穿过磁场区域，若图示位置为t＝0时刻，设逆时针方向为电流的正方向．则感应电流it图像正确的是()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com1．[根据图像分析电磁感应过程]如图甲所示为处于匀强磁场中的面积为100cm2、匝数为100的圆形金属线圈，磁场方向垂直线圈平面，磁场的磁感应强度B随时间t变化的规律如图乙所示，若t＝0时刻磁场方向如图甲所示，线圈电阻为5Ω.下列说法正确的是()A．0～2s内，线圈中的感应电动势为0.04VB．第3s内，线圈中的感应电流为0.8AC．第5s内，线圈中的感应电流方向沿逆时针方向D．0～2s内和3～5s内，通过线圈某横截面的电荷量之比为1∶22．[根据电磁感应定律选择图像]如图所示，A是一边长为l的正方形闭合线框，其总电阻为R，以恒定的速度v沿x轴运动，并穿过一宽度为3l的匀强磁场区域，运动过程中线框平面与磁场方向保持垂直，且线框前后两边与磁场的左右边界始终平行．若以x轴正方向作为力的正方向，以顺时针的电流方向作为感应电流的正方向，从线框在图示位置的时刻开始计时，此时线框右侧与磁场左边界的距离为l，则磁场对线框的作用力F及线框中的...
