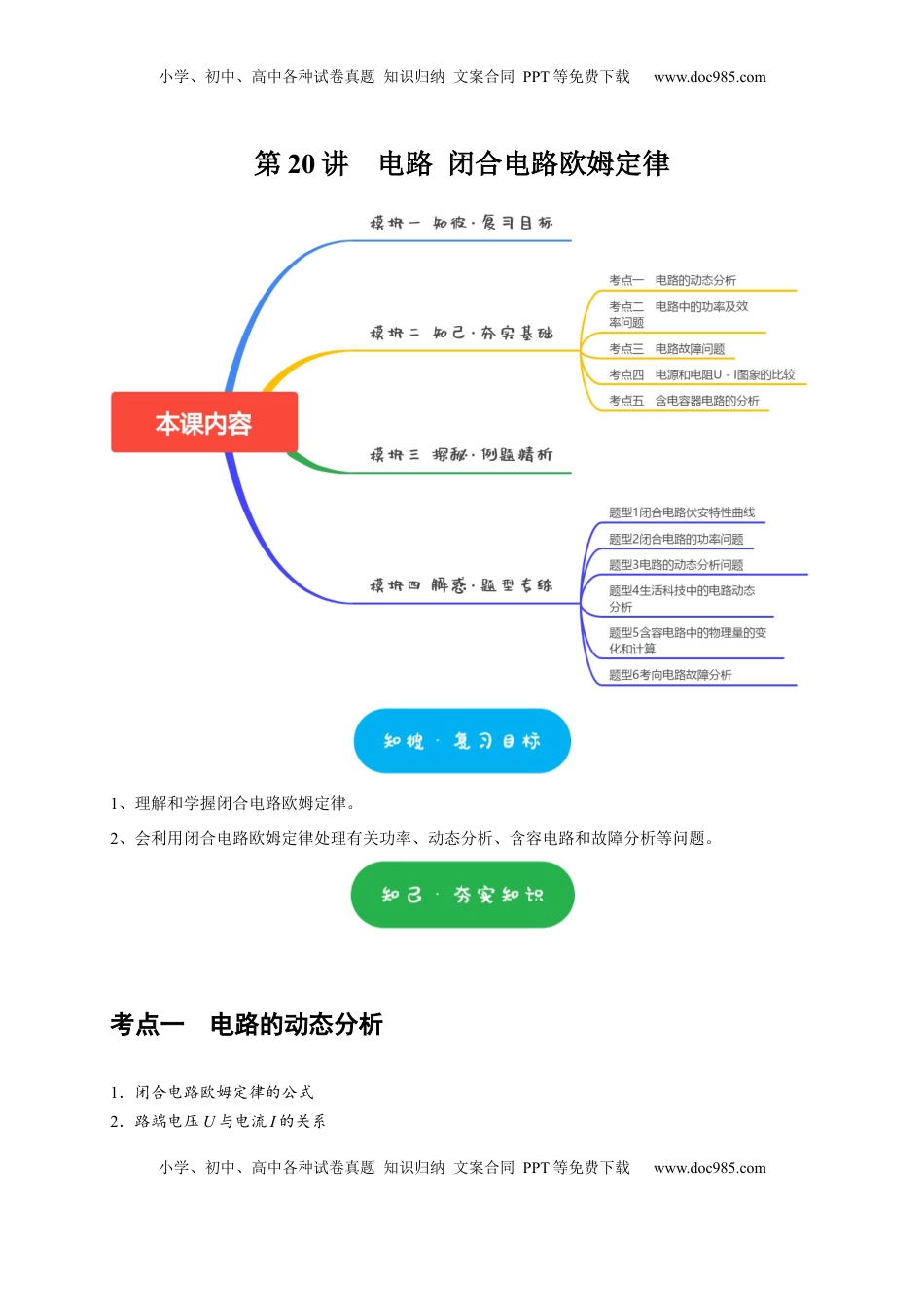

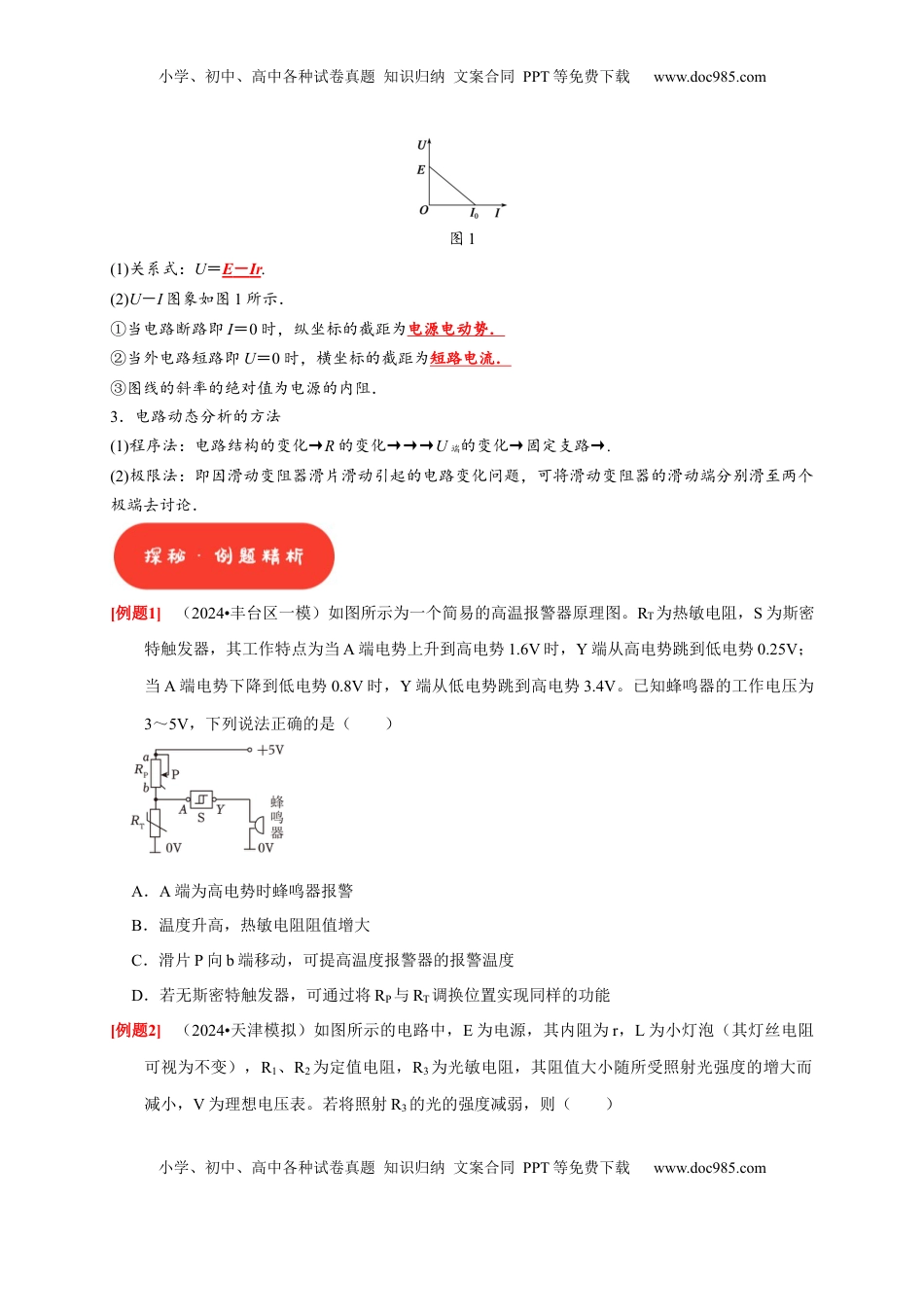

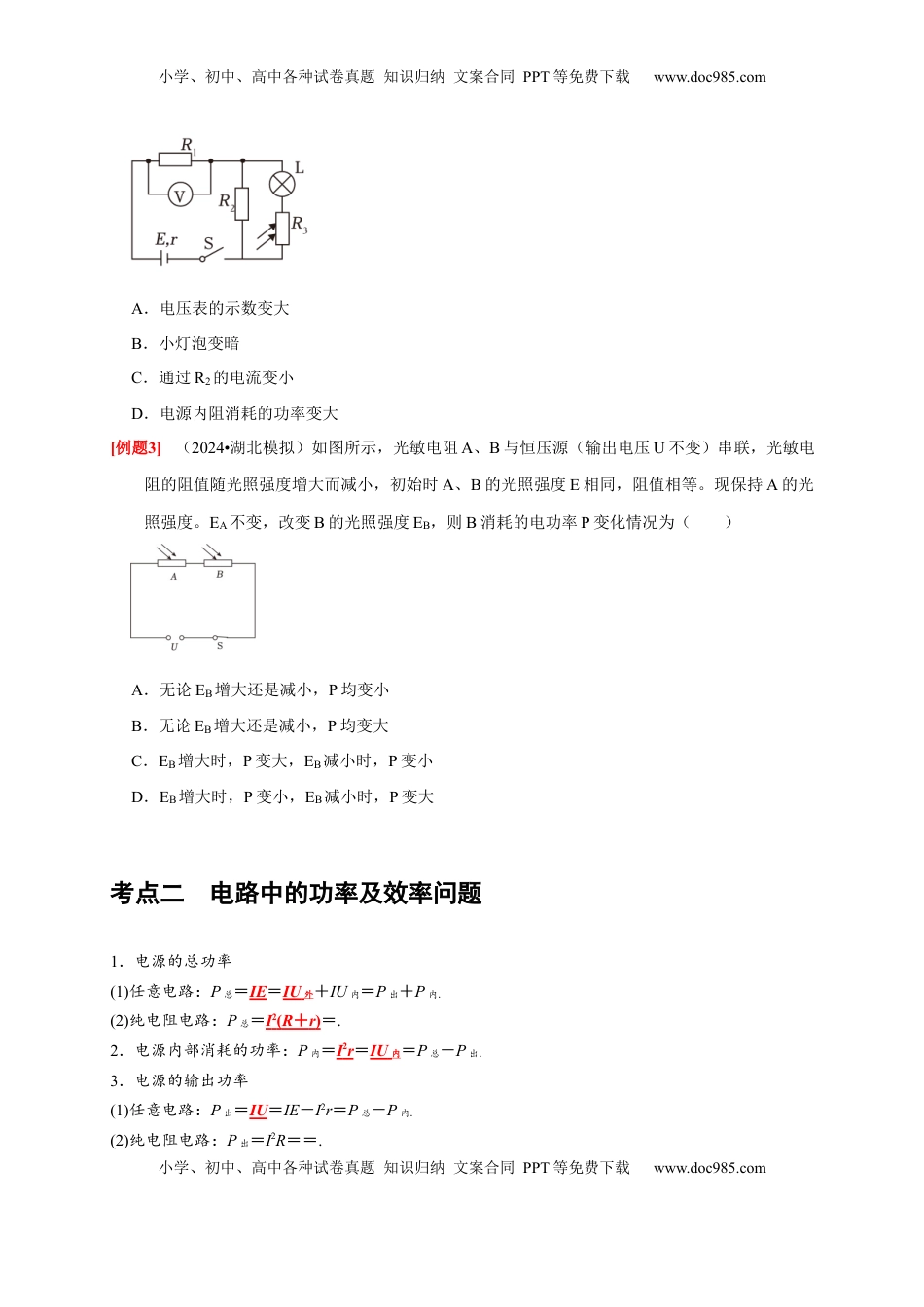

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第20讲电路闭合电路欧姆定律1、理解和学握闭合电路欧姆定律。2、会利用闭合电路欧姆定律处理有关功率、动态分析、含容电路和故障分析等问题。考点一电路的动态分析1．闭合电路欧姆定律的公式2．路端电压U与电流I的关系小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com图1(1)关系式：U＝E－Ir.(2)U－I图象如图1所示．①当电路断路即I＝0时，纵坐标的截距为电源电动势．②当外电路短路即U＝0时，横坐标的截距为短路电流．③图线的斜率的绝对值为电源的内阻．3．电路动态分析的方法(1)程序法：电路结构的变化→R的变化→→→U端的变化→固定支路→.(2)极限法：即因滑动变阻器滑片滑动引起的电路变化问题，可将滑动变阻器的滑动端分别滑至两个极端去讨论．[例题1]（2024•丰台区一模）如图所示为一个简易的高温报警器原理图。RT为热敏电阻，S为斯密特触发器，其工作特点为当A端电势上升到高电势1.6V时，Y端从高电势跳到低电势0.25V；当A端电势下降到低电势0.8V时，Y端从低电势跳到高电势3.4V。已知蜂鸣器的工作电压为3～5V，下列说法正确的是（）A．A端为高电势时蜂鸣器报警B．温度升高，热敏电阻阻值增大C．滑片P向b端移动，可提高温度报警器的报警温度D．若无斯密特触发器，可通过将RP与RT调换位置实现同样的功能[例题2]（2024•天津模拟）如图所示的电路中，E为电源，其内阻为r，L为小灯泡（其灯丝电阻可视为不变），R1、R2为定值电阻，R3为光敏电阻，其阻值大小随所受照射光强度的增大而减小，V为理想电压表。若将照射R3的光的强度减弱，则（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．电压表的示数变大B．小灯泡变暗C．通过R2的电流变小D．电源内阻消耗的功率变大[例题3]（2024•湖北模拟）如图所示，光敏电阻A、B与恒压源（输出电压U不变）串联，光敏电阻的阻值随光照强度增大而减小，初始时A、B的光照强度E相同，阻值相等。现保持A的光照强度。EA不变，改变B的光照强度EB，则B消耗的电功率P变化情况为（）A．无论EB增大还是减小，P均变小B．无论EB增大还是减小，P均变大C．EB增大时，P变大，EB减小时，P变小D．EB增大时，P变小，EB减小时，P变大考点二电路中的功率及效率问题1．电源的总功率(1)任意电路：P总＝IE＝IU外＋IU内＝P出＋P内．(2)纯电阻电路：P总＝I2(R＋r)＝.2．电源内部消耗的功率：P内＝I2r＝IU内＝P总－P出．3．电源的输出功率(1)任意电路：P出＝IU＝IE－I2r＝P总－P内．(2)纯电阻电路：P出＝I2R＝＝.小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(3)纯电阻电路中输出功率随R的变化关系①当R＝r时，电源的输出功率最大为Pm＝.②当R>r时，随着R的增大输出功率越来越小．③当R<r时，随着R的增大输出功率越来越大．④当P出<Pm时，每个输出功率对应两个外电阻R1和R2，且R1R2＝r2.⑤P出与R的关系如图所示．4．电源的效率(1)任意电路：η＝×100%＝×100%.(2)纯电阻电路：η＝×100%＝×100%因此在纯电阻电路中R越大，η越大；当R＝r时，电源有最大输出功率，效率仅为50%.[例题4]（2022秋•三门峡期末）如图所示，直线A是电源的路端电压和电流的关系图线，直线B、C分别是电阻R1、R2的两端电压与电流的关系图线，若将这两个电阻分别接到该电源上，则（）A．R2接在电源上时，电源的效率高B．R1接在电源上时，电源的输出功率大C．R1接在电源上时，电源的效率高D．电源的输出功率一样大[例题5]（2023秋•洛阳期中）某电源和某额定电压6V、额定功率12W的小灯泡UI﹣图像如图甲中①、②图线所示，现将该电源和小灯泡组成图乙所示电路，下列说法正确的是（）小学、初中、高中各种试卷真题知识归纳文案...
