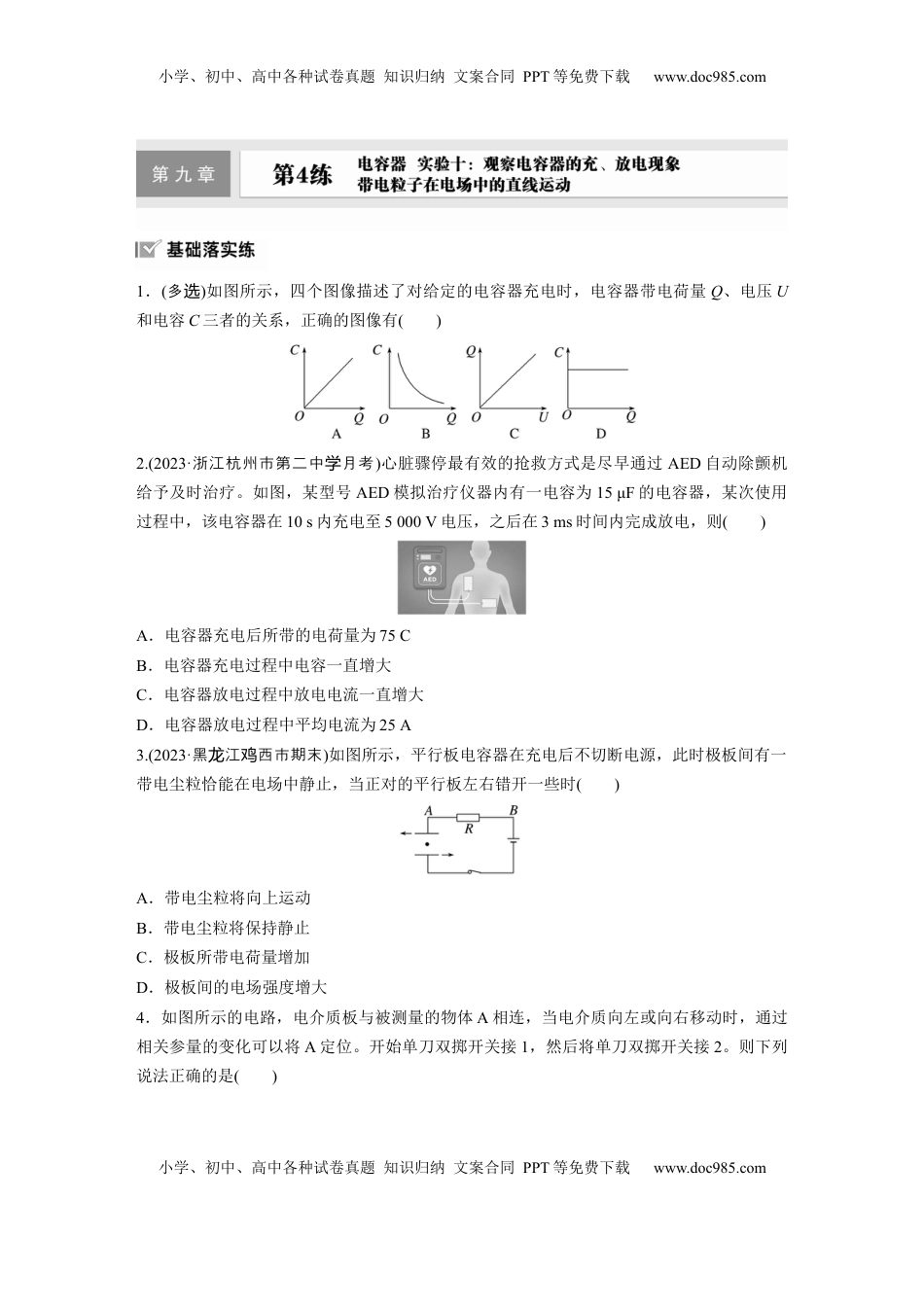

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com1．(多选)如图所示，四个图像描述了对给定的电容器充电时，电容器带电荷量Q、电压U和电容C三者的关系，正确的图像有()2.(2023·浙江杭州市第二中月考学)心脏骤停最有效的抢救方式是尽早通过AED自动除颤机给予及时治疗。如图，某型号AED模拟治疗仪器内有一电容为15μF的电容器，某次使用过程中，该电容器在10s内充电至5000V电压，之后在3ms时间内完成放电，则()A．电容器充电后所带的电荷量为75CB．电容器充电过程中电容一直增大C．电容器放电过程中放电电流一直增大D．电容器放电过程中平均电流为25A3.(2023·黑江西市期末龙鸡)如图所示，平行板电容器在充电后不切断电源，此时极板间有一带电尘粒恰能在电场中静止，当正对的平行板左右错开一些时()A．带电尘粒将向上运动B．带电尘粒将保持静止C．极板所带电荷量增加D．极板间的电场强度增大4．如图所示的电路，电介质板与被测量的物体A相连，当电介质向左或向右移动时，通过相关参量的变化可以将A定位。开始单刀双掷开关接1，然后将单刀双掷开关接2。则下列说法正确的是()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．开关接1时，x增大，平行板电容器的电荷量增大B．开关接1时，x增大，电路中的电流沿顺时针方向C．开关接2时，x减小，静电计的指针偏角减小D．开关接2时，x减小，平行板间的电场强度不变5.(2023·天津市期末)当今医学上对某些肿瘤采用质子疗法进行治疗，该疗法用一定能量的质子束照射肿瘤杀死癌细胞。现用一直线加速器来加速质子，使其从静止开始被加速到1.0×107m/s。已知加速电场的电场强度大小为1.3×105N/C，质子的质量为1.67×10－27kg，电荷量为1.6×10－19C，则下列说法正确的是()A．加速过程中质子电势能增加B．质子所受到的静电力约为2×10－15NC．质子加速需要的时间约为8×10－6sD．加速器加速的直线长度约为4m6．(2023·新卷课标·22)在“观察电容器的充、放电现象”实验中，所用器材如下：电池、电容器、电阻箱、定值电阻、小灯泡、多用电表、电流表、秒表、单刀双掷开关以及导线若干。(1)用多用电表的电压挡检测电池的电压。检测时，红表笔应该与电池的________(填“正极”或“负极”)接触。(2)某同学设计的实验电路如图(a)所示。先将电阻箱的阻值调为R1，将单刀双掷开关S与“1”端相接，记录电流随时间的变化。电容器充电完成后，开关S再与“2”端相接，相接后小灯泡亮度变化情况可能是________。(填正确答案标号)A．迅速变亮，然后亮度趋于稳定B．亮度逐渐增大，然后趋于稳定C．迅速变亮，然后亮度逐渐减小至熄灭小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(3)将电阻箱的阻值调为R2(R2>R1)，再次将开关S与“1”端相接，再次记录电流随时间的变化情况。两次得到的电流I随时间t变化如图(b)中曲线所示，其中实线是电阻箱阻值为________(填“R1”或“R2”)时的结果，曲线与横轴所围面积等于该次充电完成后电容器上的________(填“电压”或“电荷量”)。7.电子所带的电荷量最早是由密立根通过油滴实验测出的。油滴实验的原理如图所示，两块水平放置的平行金属板与电源连接，上、下板分别接电源正负极。油滴从喷雾器喷出后，由于相互碰撞而使部分油滴带负电，油滴进入上板中央小孔后落到匀强电场中通过显微镜可以观察到油滴的运动情况。两金属板间的距离为d，忽略空气对油滴的浮力和阻力及油滴间的相互作用，重力加速度为g。(1)调节两金属板间的电压，当电压为U时，某个质量为m的油滴恰好做匀速运动。求该油滴所带电荷量q；(2)保持电压U不变，观察到某个质量为2m的带负电油滴进入电场后由静止开始做匀加速直线运动，经过时间t运动到下金属板，求此过程油滴电势能的变化量。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载...
