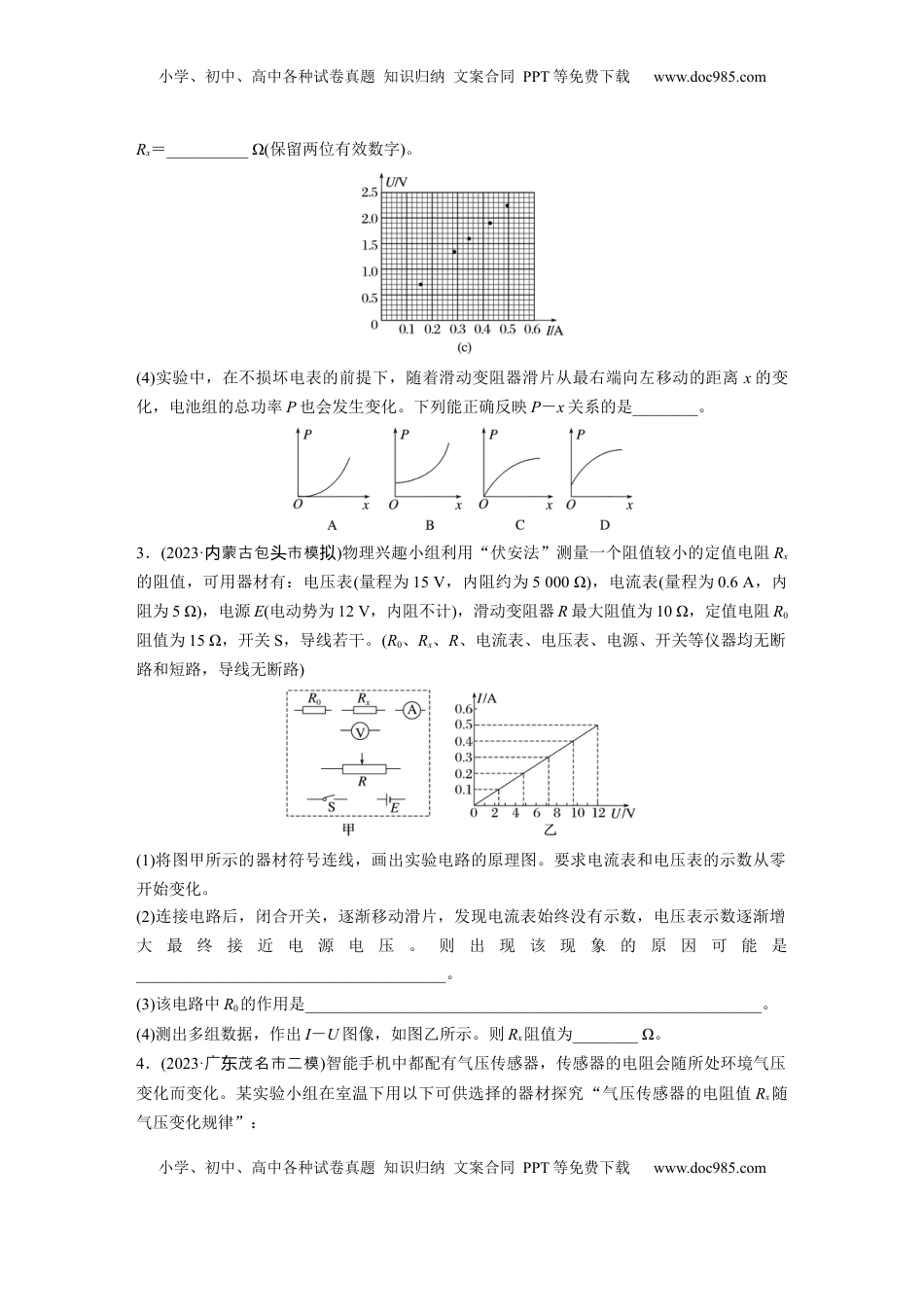

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com1．某同学用螺旋测微器测圆柱体的直径时，示数如图甲所示，此示数为________mm；用游标卡尺测量某物体的厚度时，示数如图乙所示，此示数为______cm。另一位学生用游标尺上标有50等分刻度的游标卡尺测一工件的长度，测得的结果如图丙所示，则该工件的长度L＝______cm。2．用伏安法测某金属丝的电阻Rx(约为5Ω)。现有电池组(电动势3V，内阻约1Ω)、滑动变阻器R0(0～20Ω，额定电流2A)、双量程电流表(0～0.6A，内阻约0.125Ω；0～3A，内阻约0.025Ω)、双量程电压表(0～3V，内阻约3kΩ；0～15V，内阻约15kΩ)、开关、导线若干。(1)为减小测量误差，该实验中，电流表量程应选用________(选填“0～0.6A”或“0～3A”)，电压表量程应选用________(选填“0～3V”或“0～15V”)。(2)在图(a)中选择测量Rx的电路原理图______(选填“甲”或“乙”)，并在图(b)中完成相应的实物连线图。(3)如图(c)所示，请利用图中的实验数据绘出电阻Rx的U－I图线。由图线可得金属丝的阻值小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comRx＝__________Ω(保留两位有效数字)。(4)实验中，在不损坏电表的前提下，随着滑动变阻器滑片从最右端向左移动的距离x的变化，电池组的总功率P也会发生变化。下列能正确反映P－x关系的是________。3．(2023·蒙古包市模内头拟)物理兴趣小组利用“伏安法”测量一个阻值较小的定值电阻Rx的阻值，可用器材有：电压表(量程为15V，内阻约为5000Ω)，电流表(量程为0.6A，内阻为5Ω)，电源E(电动势为12V，内阻不计)，滑动变阻器R最大阻值为10Ω，定值电阻R0阻值为15Ω，开关S，导线若干。(R0、Rx、R、电流表、电压表、电源、开关等仪器均无断路和短路，导线无断路)(1)将图甲所示的器材符号连线，画出实验电路的原理图。要求电流表和电压表的示数从零开始变化。(2)连接电路后，闭合开关，逐渐移动滑片，发现电流表始终没有示数，电压表示数逐渐增大最终接近电源电压。则出现该现象的原因可能是______________________________________。(3)该电路中R0的作用是________________________________________________________。(4)测出多组数据，作出I－U图像，如图乙所示。则Rx阻值为________Ω。4．(2023·广茂名市二模东)智能手机中都配有气压传感器，传感器的电阻会随所处环境气压变化而变化。某实验小组在室温下用以下可供选择的器材探究“气压传感器的电阻值Rx随气压变化规律”：小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．阻值随气压变化而变化的气压传感器一个(阻值变化范围从几十欧到几百欧)；B．直流电源，电动势6V，内阻不计；C．电压表V1，量程为0～3V，内阻为3kΩ；D．电压表V2，量程为0～15V，内阻为15kΩ；E．电流表A1，量程为0～0.6A，内阻忽略不计；F．电流表A2，量程为0～60mA，内阻忽略不计；G．定值电阻R1＝3kΩ；H．定值电阻R2＝12kΩ；I．滑动变阻器R，最大阻值约为50Ω；J．开关与导线若干。(1)小明设计了如图甲所示的实验电路原理图，其中电压表应选择______，电流表应选择______，定值电阻应选择________。(均选填实验器材前字母)(2)请在图乙中将实物图连线补充完整。(3)当气压传感器所处环境压强为p时，闭合开关S，测得两个电表的读数分别为U＝2.30V和I＝23.0mA，则气压传感器阻值Rx＝____Ω。(4)当环境压强p改变时，测得不同的Rx值，绘成图像如图丙所示，由图可得Rx和压强p的关系表达式为Rx＝________________Ω。5．某同学要测量一个未知电阻的阻值，实验室提供的器材有：A．电流表A1：量程为0～3mA，内阻r1约为15ΩB．电流表A2：量程为0～1.5mA，内阻r2为25Ω小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免...
