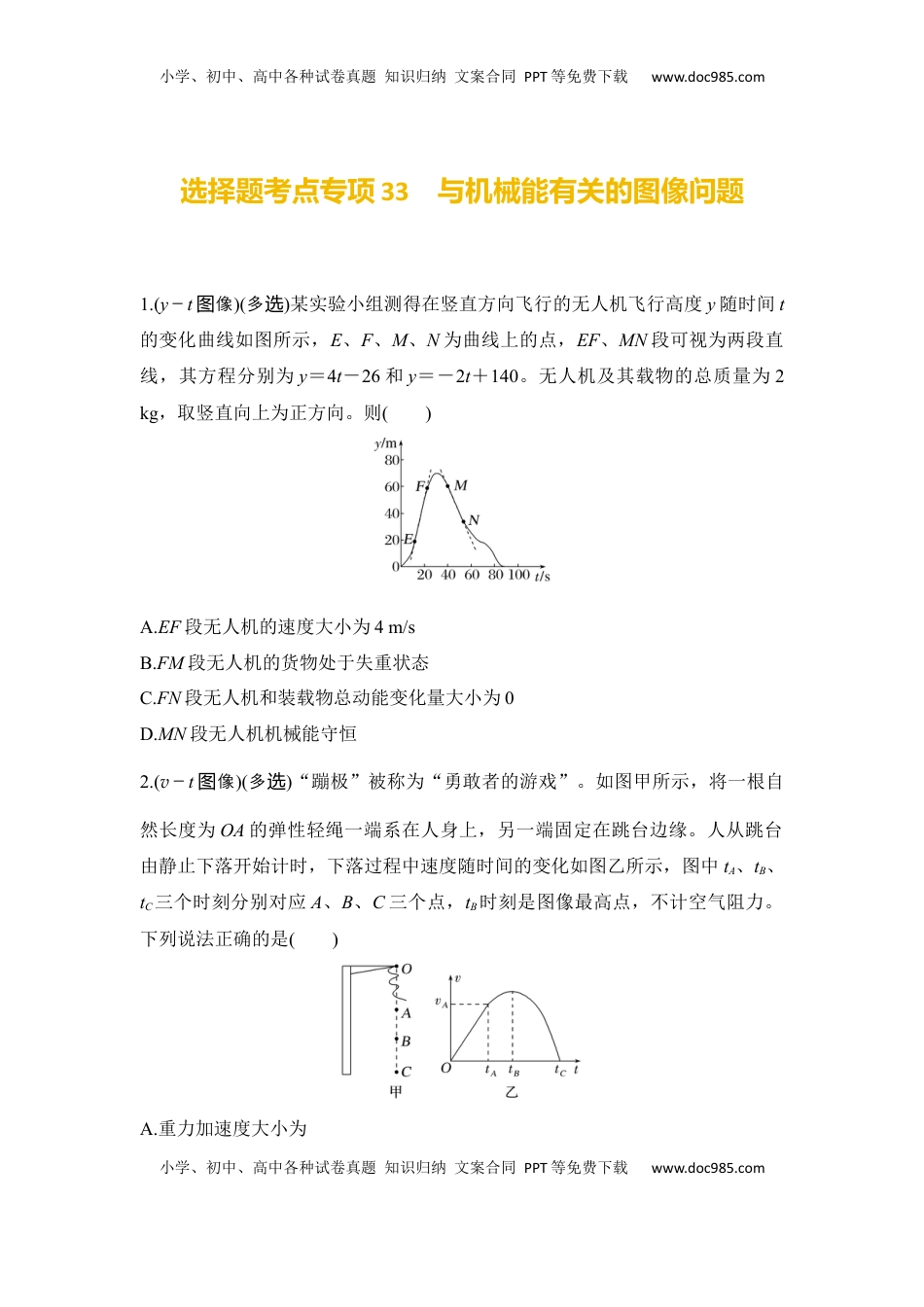

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com选择题考点专项33与机械能有关的图像问题1.(y－t像图)(多选)某实验小组测得在竖直方向飞行的无人机飞行高度y随时间t的变化曲线如图所示，E、F、M、N为曲线上的点，EF、MN段可视为两段直线，其方程分别为y＝4t－26和y＝－2t＋140。无人机及其载物的总质量为2kg，取竖直向上为正方向。则()A.EF段无人机的速度大小为4m/sB.FM段无人机的货物处于失重状态C.FN段无人机和装载物总动能变化量大小为0D.MN段无人机机械能守恒2.(v－t像图)(多选)“蹦极”被称为“勇敢者的游戏”。如图甲所示，将一根自然长度为OA的弹性轻绳一端系在人身上，另一端固定在跳台边缘。人从跳台由静止下落开始计时，下落过程中速度随时间的变化如图乙所示，图中tA、tB、tC三个时刻分别对应A、B、C三个点，tB时刻是图像最高点，不计空气阻力。下列说法正确的是()A.重力加速度大小为小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comB.人从A点运动到B点这一过程中，人的重力势能转化为动能C.人在下落过程中，弹性绳对人先做正功再做负功D.人从A点运动到C点这一过程中，人的机械能一直减少3.(F－t像图)(多选)如图甲所示，质量不计的弹簧竖直固定在水平面上，t＝0时刻，将一金属小球从弹簧正上方某一高度处由静止释放，小球接触弹簧并将弹簧压缩至最低点(形变在弹性限度内)，然后又被弹起离开弹簧，上升到一定高度后又下落，如此反复，通过安装在弹簧下端的压力传感器，测出该过程中弹簧弹力F随时间t变化的图像如图乙所示，则()A.运动过程中小球的机械能守恒B.t2时刻小球的速度为零C.t1～t2这段时间内，小球的动能在逐渐减少D.t2～t3这段时间内，小球的动能与重力势能之和在增加4.(v2－h像图)(多选)如图甲所示，水平地面上竖直固定一半径为0.5m的半圆形轨道，A为最低点，B为轨道中点，C为最高点。现有一质量为1kg的小球从A点以一定速度进入半圆轨道，恰好能到达最高点C。测得小球在轨道上速度的平方与其高度的关系如图乙所示。已知轨道粗糙程度处处相同，空气阻力不计，重力加速度g取10m/s2。则()A.图乙中x＝25B.小球在A点对轨道的压力大小为82NC.小球从A到C合力做的功为15.5J小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comD.小球从B到C损失机械能小于2.75J5.(F－x像图)(多选)如图甲所示，轻弹簧竖直放置，下端固定在水平地面上，一质量为m的小球，从离弹簧上端高h处由静止释放。某同学探究小球在接触弹簧后向下的运动过程，他以小球开始下落的位置为原点，沿竖直向下方向建立坐标轴Ox，作出小球所受弹力F大小随小球下落的位置坐标x的变化关系如图乙所示，不计空气阻力，重力加速度为g。以下判断正确的是()A.当x＝h＋x0时，重力势能与弹性势能之和最小B.最低点的坐标为x＝h＋2x0C.小球受到的弹力最大值等于2mgD.小球动能的最大值为mgh＋6.(a－x像图)(多选)如图甲所示，轻质弹簧的下端固定在倾角为θ的固定光滑斜面的底部，在弹簧的上端从静止开始释放0.5kg的小球，小球的加速度a与弹簧压缩量x间的关系如图乙所示。重力加速度g取10m/s2，则()A.斜面的倾角θ＝60°B.弹簧的劲度系数为12.5N/mC.小球最大的动能为0.25JD.弹簧最大弹性势能为10J7.(W－x像图)(多选)质量为1kg的物体在粗糙的水平地面上受到一水平外力F的作用由静止开始运动，如图甲所示，外力F和物体克服摩擦力Ff做的功W与小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com物体位移x的关系如图乙所示，重力加速度g取10m/s2。下列分析正确的是()A.物体与地面之间的动摩擦因数为0.2B.物体运动的位移为13mC.前3m运动过程中物体的加速度为3m/s2D.x＝9m时，物体的速度为3m/s8.(Ek－t像图)从地面竖直向上...
