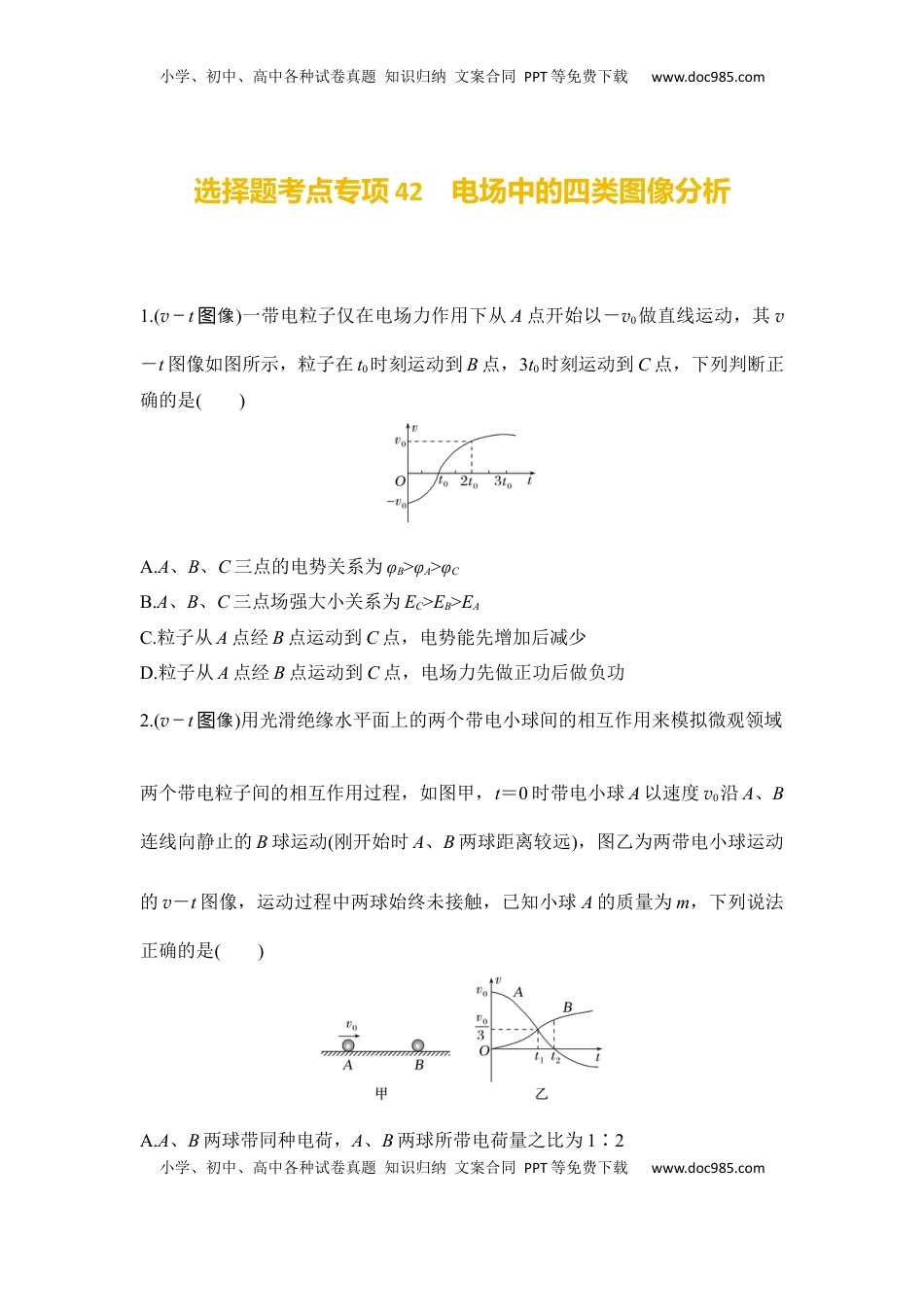

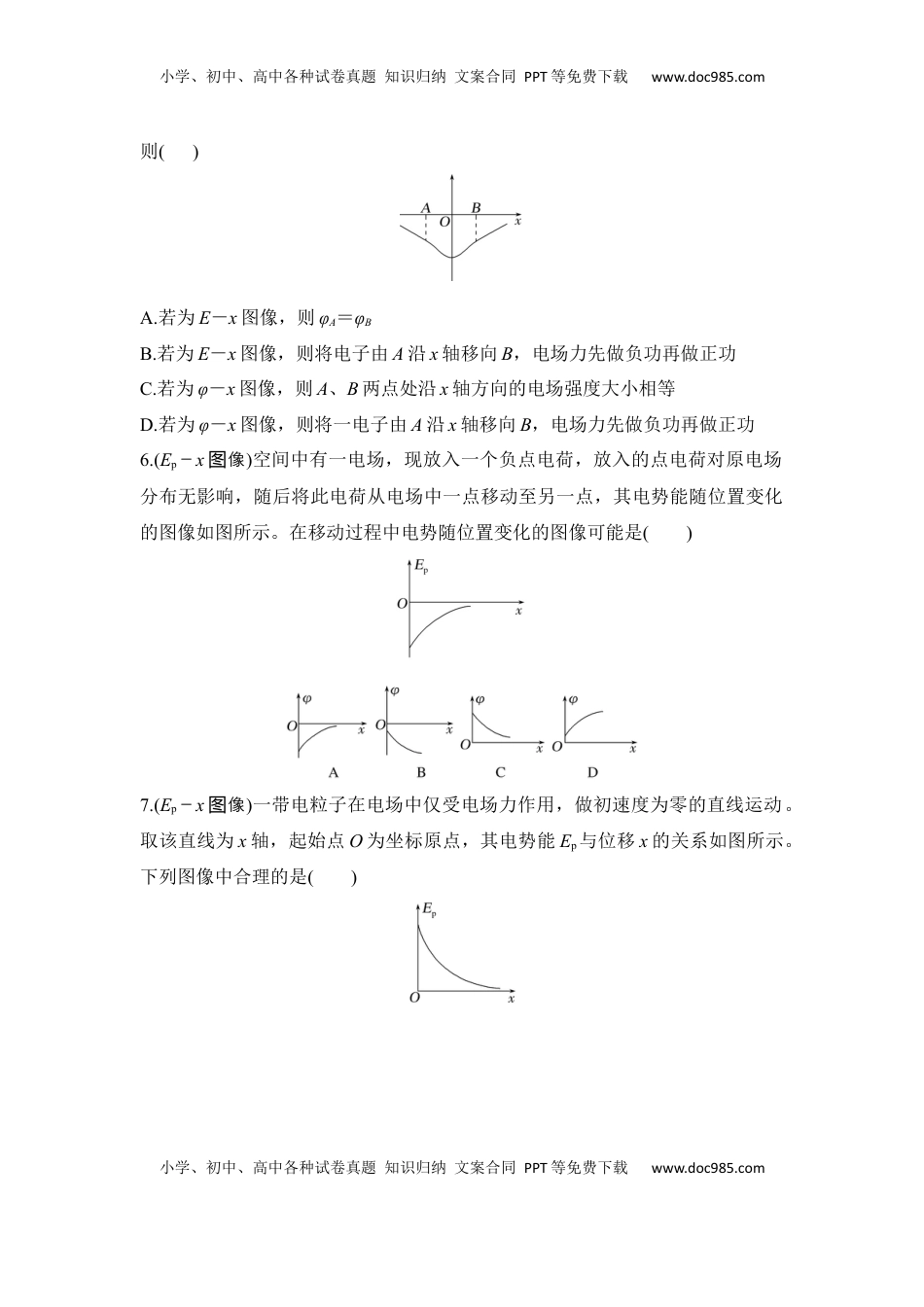

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com选择题考点专项42电场中的四类图像分析1.(v－t像图)一带电粒子仅在电场力作用下从A点开始以－v0做直线运动，其v－t图像如图所示，粒子在t0时刻运动到B点，3t0时刻运动到C点，下列判断正确的是()A.A、B、C三点的电势关系为φB>φA>φCB.A、B、C三点场强大小关系为EC>EB>EAC.粒子从A点经B点运动到C点，电势能先增加后减少D.粒子从A点经B点运动到C点，电场力先做正功后做负功2.(v－t像图)用光滑绝缘水平面上的两个带电小球间的相互作用来模拟微观领域两个带电粒子间的相互作用过程，如图甲，t＝0时带电小球A以速度v0沿A、B连线向静止的B球运动(刚开始时A、B两球距离较远)，图乙为两带电小球运动的v－t图像，运动过程中两球始终未接触，已知小球A的质量为m，下列说法正确的是()A.A、B两球带同种电荷，A、B两球所带电荷量之比为1∶2小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comB.B球的质量为3mC.t1、t2时刻系统的电势能之差Ep1－Ep2＝mvD.经过足够长时间后，小球B的速度趋近于v03.(E－x像图)空间有一沿x轴对称分布的电场，其电场强度E随x变化的图像如图所示。电场向右为正方向，下列说法正确的是()A.O点的电势最低B.x2点的电势最高C.x1和－x1两点的电势相等D.x1和x3两点的电势相等4.(φ－x像图)两个所带电荷量相等的点电荷固定在x轴上A、B两点，A、B与坐标原点O的距离相等，以无穷远处为电势零点，x轴上各点电势φ随坐标x分布的图像如图所示，M、N是x轴上两点，其中M点比N点距离O点远，将一带负电的试探电荷沿x轴从M点移动到N点的过程中，下列说法中正确的是()A.试探电荷在M点受到的电场力比在N点大B.试探电荷在M点具有的电势能比在N点大C.试探电荷在M、N两点受到的电场力方向相同D.电场力先做正功后做负功5.(E－x像和图φ－x像图)(多选)空间中一静电场的某物理量沿x轴的分布情况如图所示(规定x轴正方向为电场正方向)，其中OA＝OB，图线关于未知轴对称，小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com则()A.若为E－x图像，则φA＝φBB.若为E－x图像，则将电子由A沿x轴移向B，电场力先做负功再做正功C.若为φ－x图像，则A、B两点处沿x轴方向的电场强度大小相等D.若为φ－x图像，则将一电子由A沿x轴移向B，电场力先做负功再做正功6.(Ep－x像图)空间中有一电场，现放入一个负点电荷，放入的点电荷对原电场分布无影响，随后将此电荷从电场中一点移动至另一点，其电势能随位置变化的图像如图所示。在移动过程中电势随位置变化的图像可能是()7.(Ep－x像图)一带电粒子在电场中仅受电场力作用，做初速度为零的直线运动。取该直线为x轴，起始点O为坐标原点，其电势能Ep与位移x的关系如图所示。下列图像中合理的是()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com解析答案42电场中的四类图像分析1．C[因不知道粒子的性，所以无法判的系，故为带电电断电势关A；错误由速度像可知，加速度先增大后小，所以图减B点的加速度最大，强度最电场大，故B；由像可知：能先小后增大，根据能量守恒可知：能错误图动减电势先增大后小，故减C正确；因能先增大后小，所以力先做功后为电势减电场负做正功，故D。错误]2．C[根据意可知，题A、B球之斥力，故两间为库仑A、B球同荷，两带种电由于A、B球之的斥力相互作用力，大小是相等，两间库仑为总与A、B球所两荷量无，故无法确定带电关A、B球所荷量的大小系，故两带电关A；以错误A、B球系，足量守恒，根据乙可知球共速的速度两为统满动图两时...
