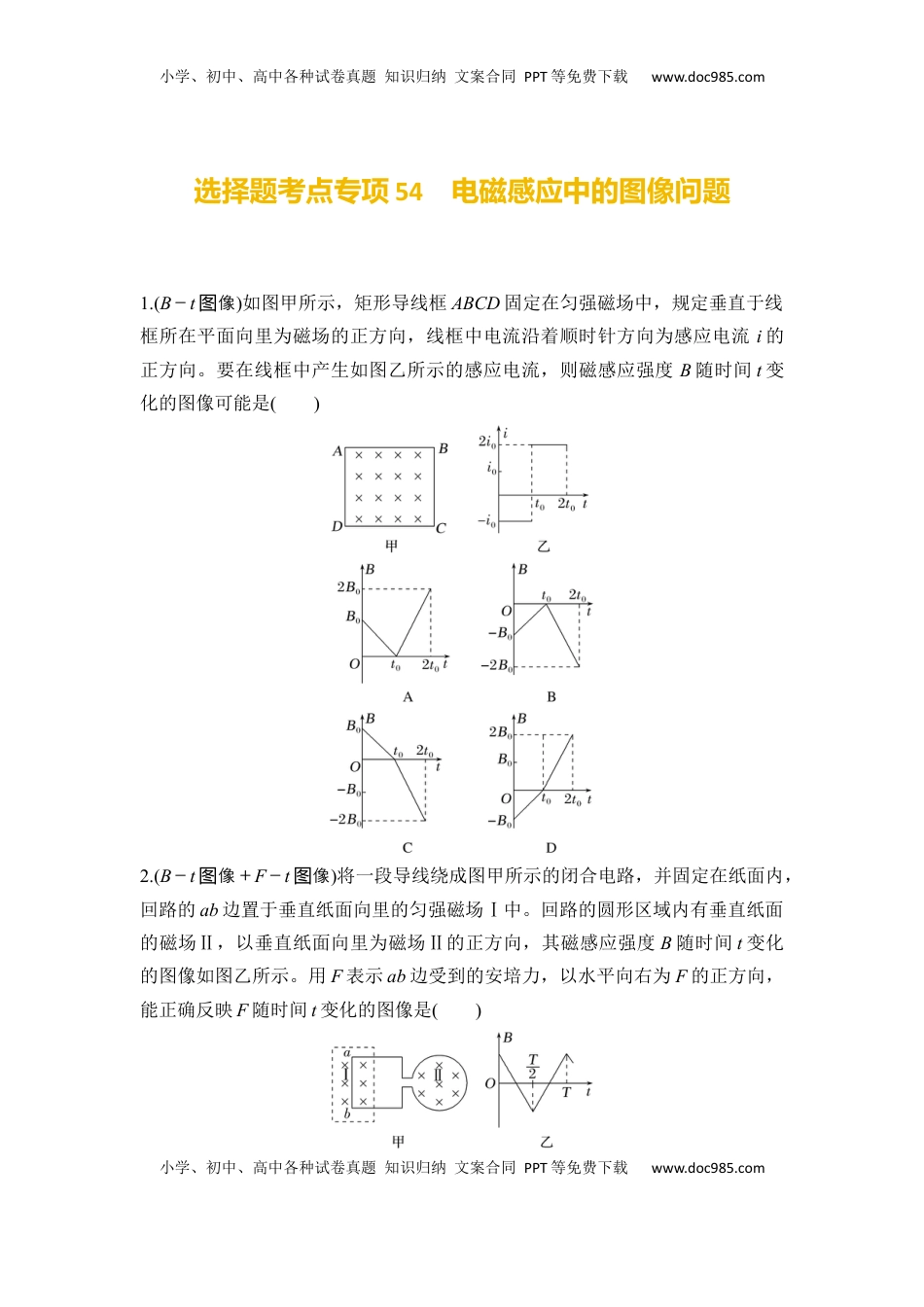

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com选择题考点专项54电磁感应中的图像问题1.(B－t像图)如图甲所示，矩形导线框ABCD固定在匀强磁场中，规定垂直于线框所在平面向里为磁场的正方向，线框中电流沿着顺时针方向为感应电流i的正方向。要在线框中产生如图乙所示的感应电流，则磁感应强度B随时间t变化的图像可能是()2.(B－t像＋图F－t像图)将一段导线绕成图甲所示的闭合电路，并固定在纸面内，回路的ab边置于垂直纸面向里的匀强磁场Ⅰ中。回路的圆形区域内有垂直纸面的磁场Ⅱ，以垂直纸面向里为磁场Ⅱ的正方向，其磁感应强度B随时间t变化的图像如图乙所示。用F表示ab边受到的安培力，以水平向右为F的正方向，能正确反映F随时间t变化的图像是()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com3.(合考综查)(多选)如图甲所示，由同种材料制成粗细均匀的矩形线方框abcd固定在匀强磁场中，磁场方向垂直方框所在平面，磁感应强度B随时间t变化的规律如图乙所示。以垂直于方框所在平面向里为磁感应强度B的正方向，则下列关于线框中的感应电动势的大小E、感应电流I(以顺时针方向为正)、ab边的热功率P、ab边受到的安培力F(以向右为正)随时间t变化的图像中正确的是()4.(B－t、I－t像图)如图甲所示，矩形线圈abcd固定于方向相反的两个磁场中，所在平面垂直于磁感线，两磁场的分界线恰好把线圈分成对称的左右两部分，两磁场的磁感应强度随时间的变化规律如图乙所示。若规定垂直于纸面向里的小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com磁场方向为正方向，线圈中感应电流方向沿逆时针方向为正方向，则线圈感应电流随时间的变化图像为()5.(F－x像图)如图所示，一等腰三角形闭合金属框架置于与匀强磁场方向垂直的平面内，其底边与磁场右边界平行，在把框架从磁场中水平向右匀速拉出磁场的过程中，下列关于拉力F随框架顶点离开磁场右边界距离x变化的图像中，正确的是()6.(合考综查)(多选)在水平光滑绝缘桌面上有一边长为L的正方形金属线框abcd，被限制在沿cd方向的水平长直轨道自由滑动。da边右侧有一等腰直角三角形匀强磁场区域efg，直角边长等于L，ef边与cd边在同一直线上，磁场方向竖直向下，其俯视图如图所示。线框在水平拉力F作用下向右匀速穿过磁场区域，若图示位置为t＝0时刻，设逆时针方向为电流的正方向，水平向右的拉力为正，磁场穿过线框向里时磁通量为正。则穿过线框的磁通量Φ、感应电流i、小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.combc间的电势差Ubc、外力F随位移x变化的图像正确的是()7.(I－t、F－t像图)(多选)如图所示，平面直角坐标系的第一和第二象限分别存在磁感应强度大小相等、方向相反且垂直于坐标平面的匀强磁场，图中虚线方格为等大正方形。一位于Oxy平面内的刚性导体框abcde在外力作用下以恒定速度沿y轴正方向运动(不发生转动)。从图示位置开始计时，4s末bc边刚好进入磁场。在此过程中，导体框内感应电流的大小I和ab边所受安培力的大小Fab随时间t变化的图像可能正确的是()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com解析答案54电磁感应中的图像问题1．B[图C中，根据楞次定律，在0～2t0，感流的方向一直是时间内应电顺，一直是正，时针值C；错误图D中，根据楞次定律，在0～2t0，感时间内应流的方向一直是逆，一直是，电时针负值D；错误图A中，根据楞次定律，在0～t0，感流的方向，是...
