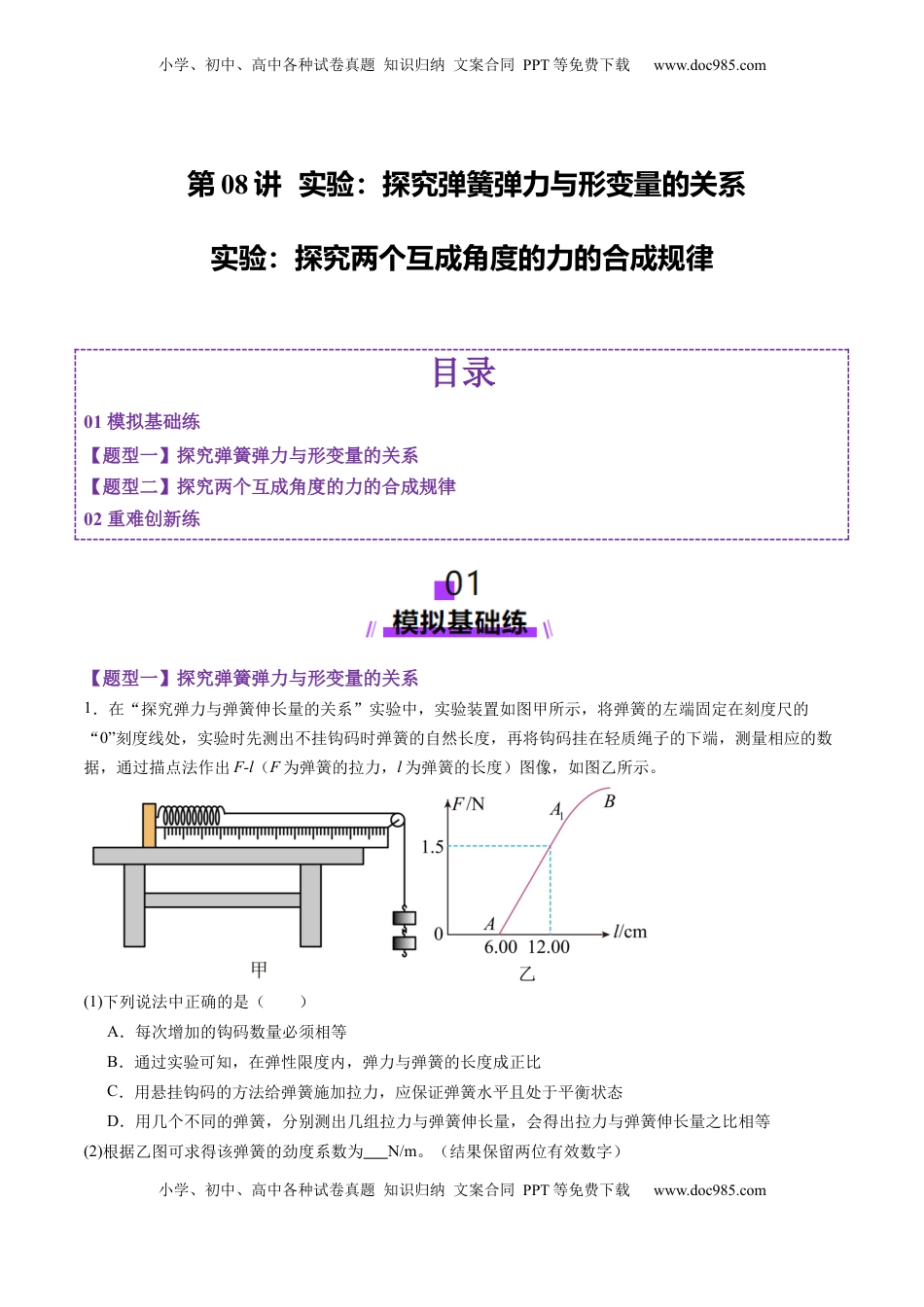

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第08讲实验：探究弹簧弹力与形变量的关系实验：探究两个互成角度的力的合成规律目录01模拟基础练【题型一】探究弹簧弹力与形变量的关系【题型二】探究两个互成角度的力的合成规律02重难创新练【题型一】探究弹簧弹力与形变量的关系1．在“探究弹力与弹簧伸长量的关系”实验中，实验装置如图甲所示，将弹簧的左端固定在刻度尺的“0”刻度线处，实验时先测出不挂钩码时弹簧的自然长度，再将钩码挂在轻质绳子的下端，测量相应的数据，通过描点法作出F-l（F为弹簧的拉力，l为弹簧的长度）图像，如图乙所示。(1)下列说法中正确的是（）A．每次增加的钩码数量必须相等B．通过实验可知，在弹性限度内，弹力与弹簧的长度成正比C．用悬挂钩码的方法给弹簧施加拉力，应保证弹簧水平且处于平衡状态D．用几个不同的弹簧，分别测出几组拉力与弹簧伸长量，会得出拉力与弹簧伸长量之比相等(2)根据乙图可求得该弹簧的劲度系数为N/m。（结果保留两位有效数字）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com2．某实验小组为测量自动笔里面被压缩弹簧的劲度系数，他们一开始设计如图甲所示的实验：将自动笔活动端竖直置于电子秤上，当竖直向下按下约0.80cm时（未触底且未超过弹簧弹性限度），稳定后电子秤上的读数增加了37.85g（重力加速度大小g取10m/s2）。(1)此笔里的弹簧劲度系数为N/m（结果保留3位有效数字），这支笔的重力对实验（填“有”或“无”）影响；(2)由于弹簧较短，施加适当外力时长度变化不太明显，于是他们将实验设计成图乙所示：将三根相同的弹簧串起来，竖直挂在图乙所示的装置中。小组成员通过测量，作出三根弹簧的总长度l与相应所挂重物重力即拉力大小F的关系图像如图丙，则一根弹簧的劲度系数为N/m（结果保留3位有效数字）。3．某实验小组要探究弹簧弹力的大小与伸长量之间的关系。用铁架台、毫米刻度尺以及若干个相同钩码组成如图甲所示的装置，一轻弹簧竖直悬挂在铁架台的水平横杆上，指针固定在弹簧下端，刻度尺竖直固定在弹簧一侧，刻度尺零刻度线与弹簧上端点对齐。重力加速度大小为。(1)在弹簧下依次挂上钩码，得到悬挂钩码的质量m与弹簧伸长量x的关系如图乙所示，则弹簧的劲度系数。(2)若实验中刻度尺的零刻度略高于弹簧上端，则由实验数据得到的劲度系数值将（选填“偏小”“偏大”或“不受影响”）；若再多挂几个钩码，发现作出的图像向下弯曲，其原因是。(3)若将原弹簧截去一半再做实验，将实验得到的多组悬挂钩码质量m及对应的弹簧伸长量x在图乙坐标系小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com中作图，则作出的图像斜率（选填“大于”“小于”或“等于”）原弹簧图像的斜率。4．如图甲所示，用铁架台、弹簧和多个质量相等且已知的钩码做“探究在弹性限度内弹簧弹力与弹簧伸长量的关系”实验，重力加速度g取。(1)实验中还需要的测量工具是。(2)根据实验数据绘图，如图乙所示，纵轴是钩码的质量m，横轴是弹簧的形变量x。由图乙可知，弹簧的劲度系数N/m；图线不通过坐标原点的原因是(3)实验中用两根不同的弹簧a和b得到的弹簧弹力F与弹簧长度L的关系图像，如图丙所示，下列说法正确的是___________。A．a的原长比b的长B．a的劲度系数比b的小C．a的劲度系数比b的大D．弹力与弹簧长度成正比5．（2024·湖北·一模）某同学利用图1装置测量轻弹簧的劲度系数。图中光滑的细杆和游标卡尺主尺水平固定在铁架台上，一轻弹簧穿在细杆上，其左端固定，右端与细绳连接；细绳跨过光滑定滑轮，其下端可以悬挂砝码（实验中，每个砝码的质量均为）弹簧右端连有一竖直指针，其位置可通过移动游标使其零刻度线对准指针读出。实验步骤如下：①在绳下端挂上一个砝码，调整滑轮，使弹簧与滑轮间的细线水平且弹簧与细杆没有...
