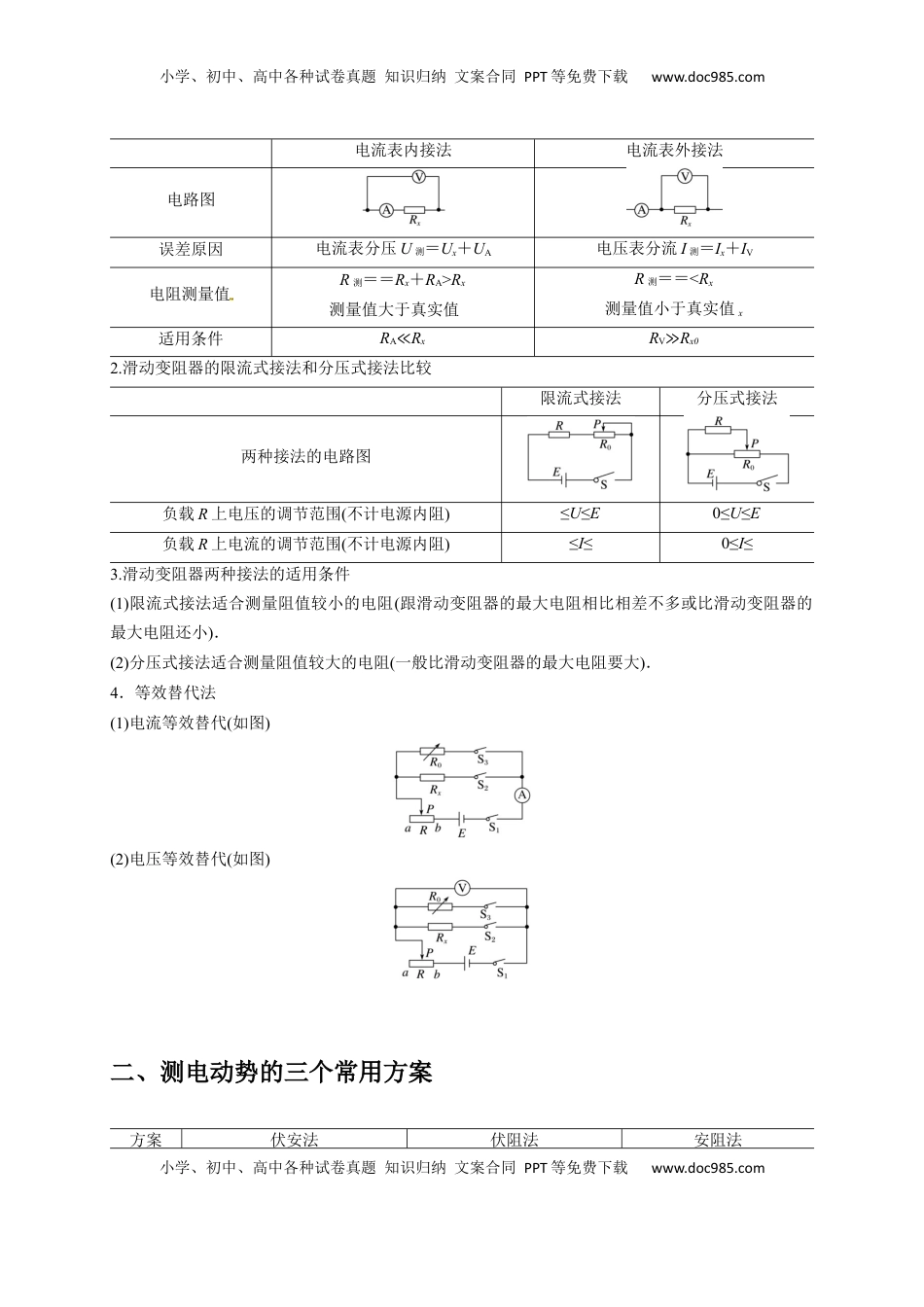

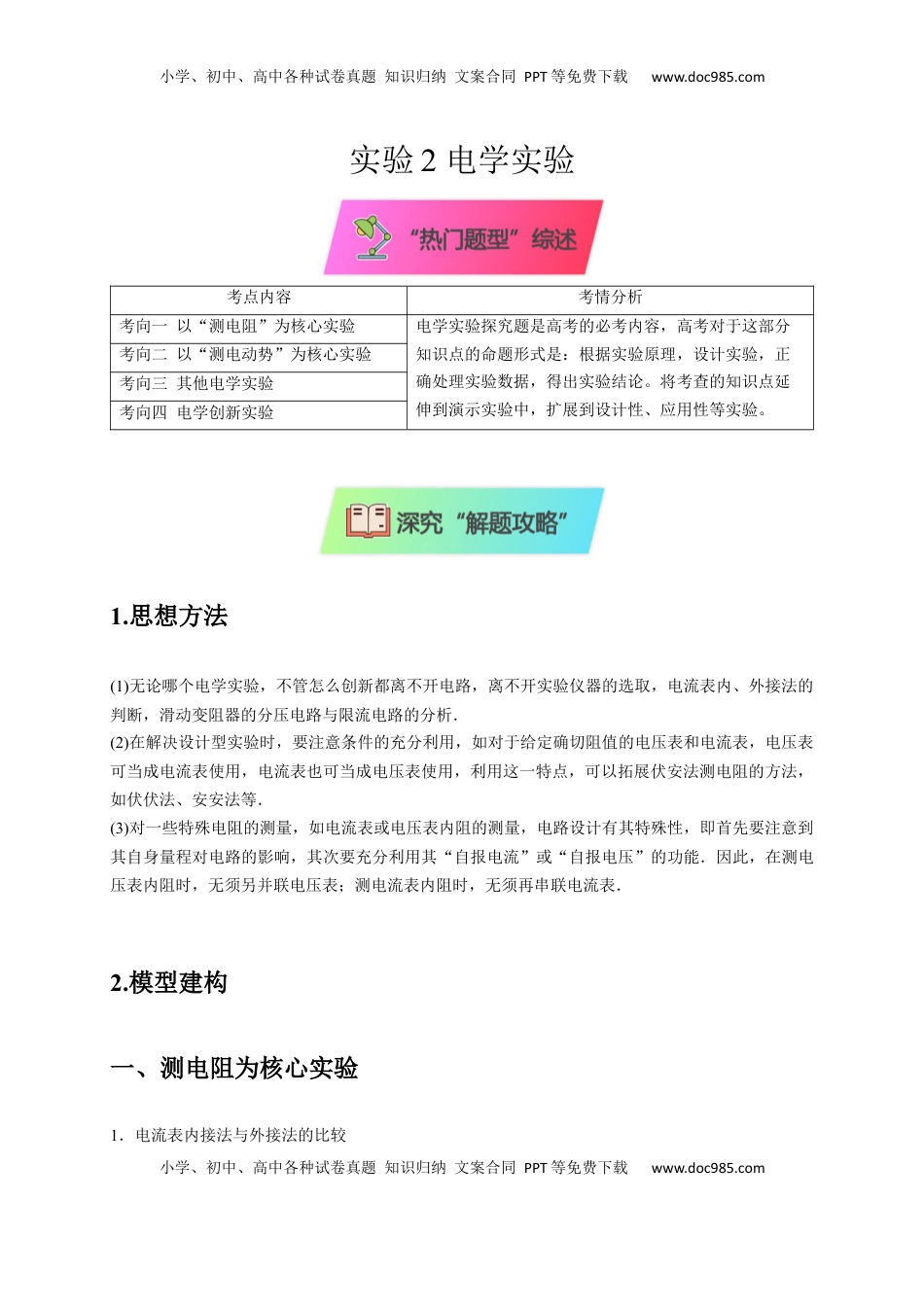

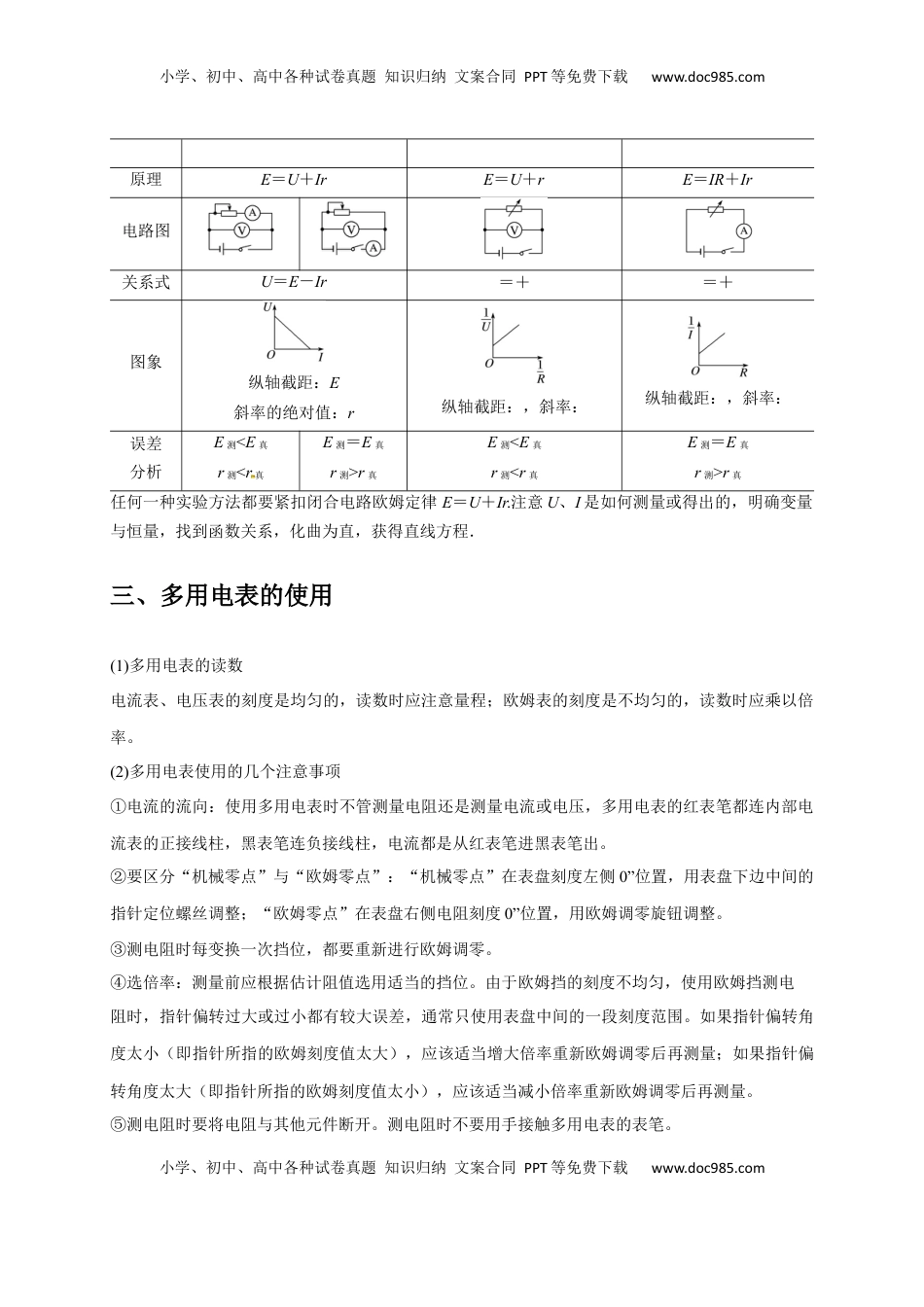

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com实验2电学实验考点内容考情分析考向一以“测电阻”为核心实验电学实验探究题是高考的必考内容，高考对于这部分知识点的命题形式是：根据实验原理，设计实验，正确处理实验数据，得出实验结论。将考查的知识点延伸到演示实验中，扩展到设计性、应用性等实验。考向二以“测电动势”为核心实验考向三其他电学实验考向四电学创新实验1.思想方法(1)无论哪个电学实验，不管怎么创新都离不开电路，离不开实验仪器的选取，电流表内、外接法的判断，滑动变阻器的分压电路与限流电路的分析．(2)在解决设计型实验时，要注意条件的充分利用，如对于给定确切阻值的电压表和电流表，电压表可当成电流表使用，电流表也可当成电压表使用，利用这一特点，可以拓展伏安法测电阻的方法，如伏伏法、安安法等．(3)对一些特殊电阻的测量，如电流表或电压表内阻的测量，电路设计有其特殊性，即首先要注意到其自身量程对电路的影响，其次要充分利用其“自报电流”或“自报电压”的功能．因此，在测电压表内阻时，无须另并联电压表；测电流表内阻时，无须再串联电流表．2.模型建构一、测电阻为核心实验1．电流表内接法与外接法的比较小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com电流表内接法电流表外接法电路图误差原因电流表分压U测＝Ux＋UA电压表分流I测＝Ix＋IV电阻测量值R测＝＝Rx＋RA>Rx测量值大于真实值[来源:学科网]R测＝＝<Rx测量值小于真实值x适用条件RA≪RxRV≫Rx02.滑动变阻器的限流式接法和分压式接法比较限流式接法分压式接法两种接法的电路图负载R上电压的调节范围(不计电源内阻)≤U≤E0≤U≤E负载R上电流的调节范围(不计电源内阻)≤I≤0≤I≤3.滑动变阻器两种接法的适用条件(1)限流式接法适合测量阻值较小的电阻(跟滑动变阻器的最大电阻相比相差不多或比滑动变阻器的最大电阻还小)．(2)分压式接法适合测量阻值较大的电阻(一般比滑动变阻器的最大电阻要大)．4．等效替代法(1)电流等效替代(如图)(2)电压等效替代(如图)二、测电动势的三个常用方案方案伏安法伏阻法安阻法小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com原理E＝U＋IrE＝U＋rE＝IR＋Ir电路图关系式U＝E－Ir＝＋＝＋图象纵轴截距：E斜率的绝对值：r纵轴截距：，斜率：纵轴截距：，斜率：误差分析E测<E真r测<r真E测＝E真r测>r真E测<E真r测<r真E测＝E真r测>r真任何一种实验方法都要紧扣闭合电路欧姆定律E＝U＋Ir.注意U、I是如何测量或得出的，明确变量与恒量，找到函数关系，化曲为直，获得直线方程．三、多用电表的使用(1)多用电表的读数电流表、电压表的刻度是均匀的，读数时应注意量程；欧姆表的刻度是不均匀的，读数时应乘以倍率。(2)多用电表使用的几个注意事项①电流的流向：使用多用电表时不管测量电阻还是测量电流或电压，多用电表的红表笔都连内部电流表的正接线柱，黑表笔连负接线柱，电流都是从红表笔进黑表笔出。②要区分“机械零点”与“欧姆零点”：“机械零点”在表盘刻度左侧0”位置，用表盘下边中间的指针定位螺丝调整；“欧姆零点”在表盘右侧电阻刻度0”位置，用欧姆调零旋钮调整。③测电阻时每变换一次挡位，都要重新进行欧姆调零。④选倍率：测量前应根据估计阻值选用适当的挡位。由于欧姆挡的刻度不均匀，使用欧姆挡测电阻时，指针偏转过大或过小都有较大误差，通常只使用表盘中间的一段刻度范围。如果指针偏转角度太小（即指针所指的欧姆刻度值太大），应该适当增大倍率重新欧姆调零后再测量；如果指针偏转角度太大（即指针所指的欧姆刻度值太小），应该适当减小倍率重新欧姆调零后再测量。⑤测电阻时要将电阻与其他元件断开。测电阻时不要用手接触多用电表的表笔。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小...
