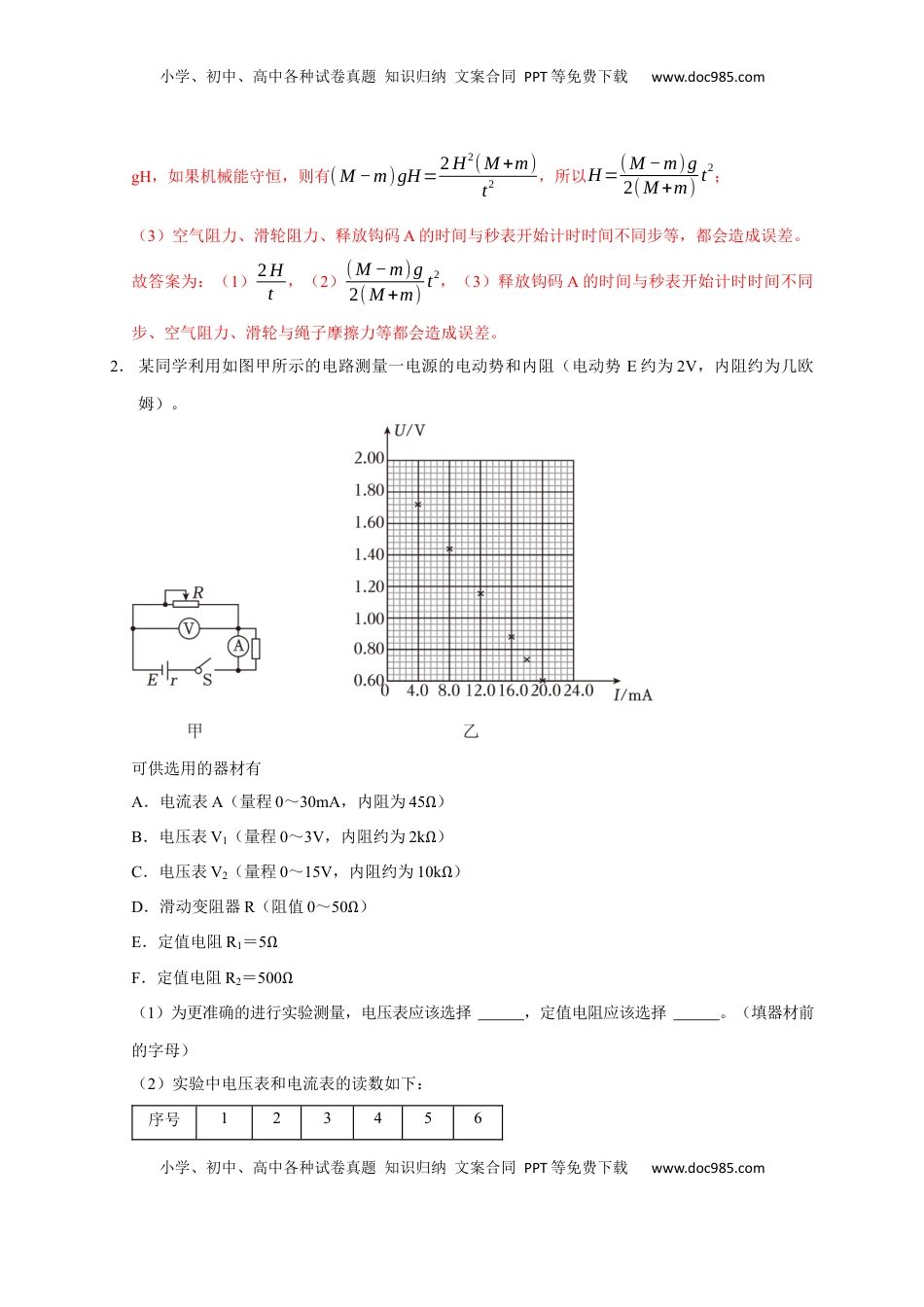

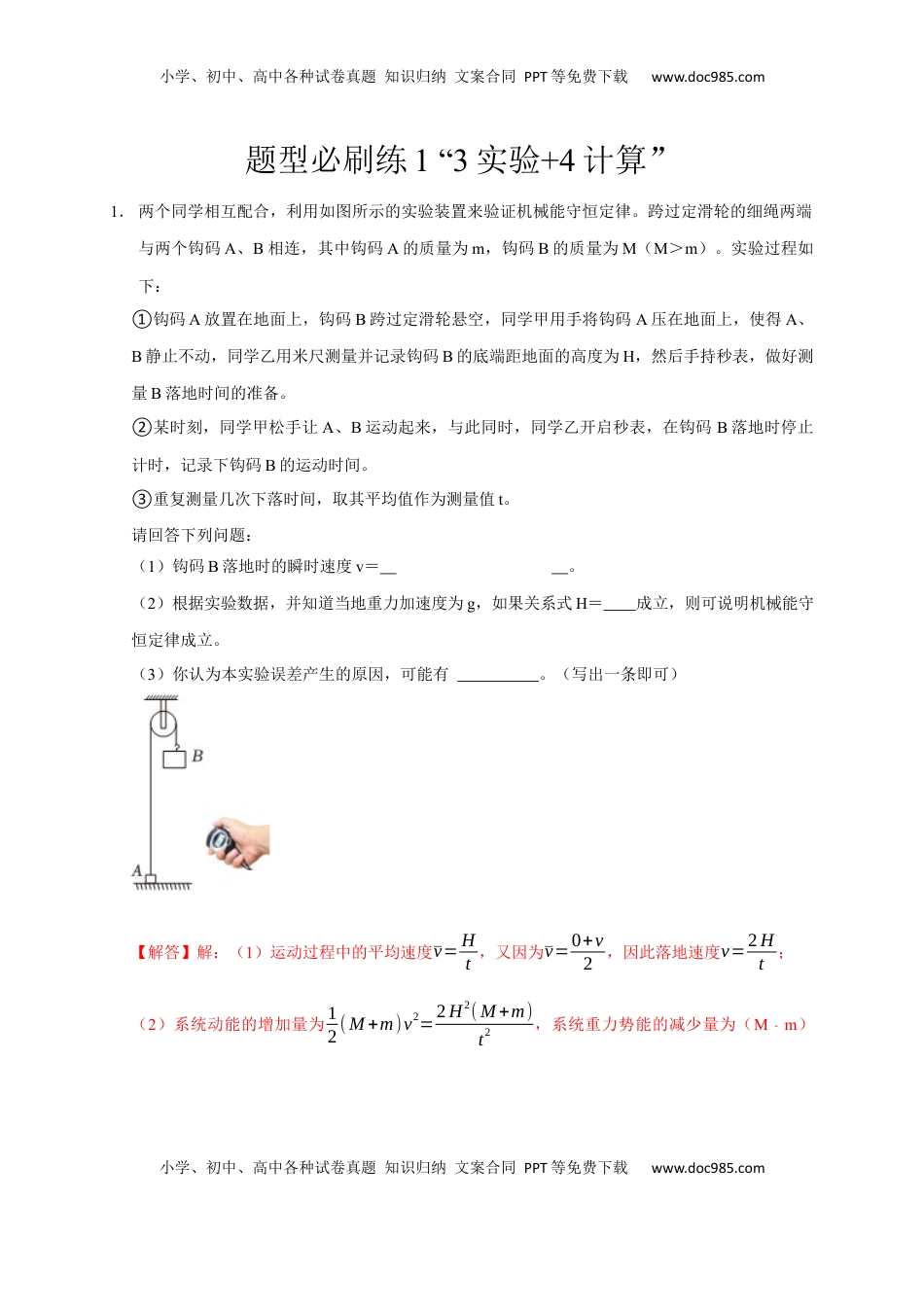

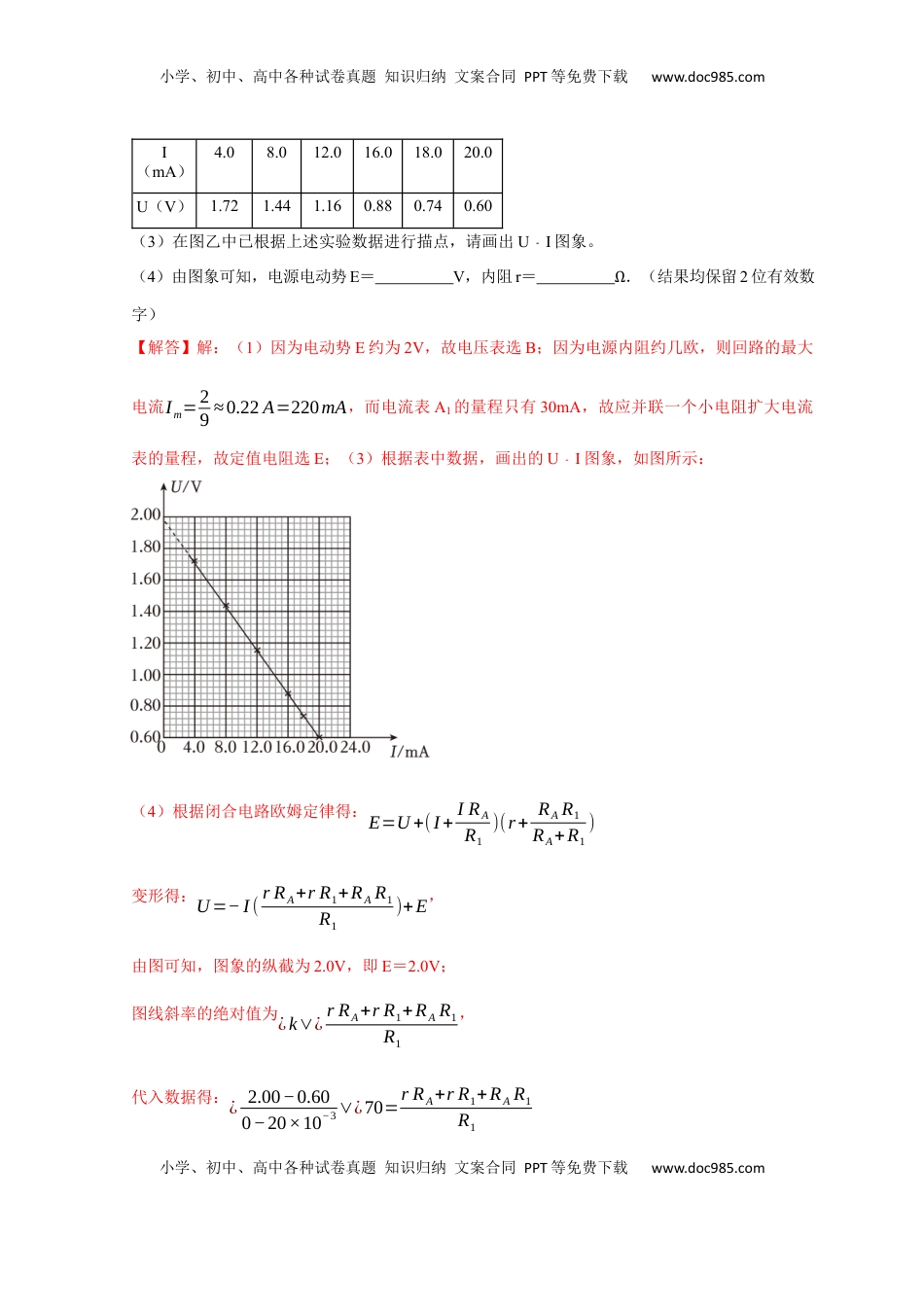

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com题型必刷练1“3实验+4计算”1．两个同学相互配合，利用如图所示的实验装置来验证机械能守恒定律。跨过定滑轮的细绳两端与两个钩码A、B相连，其中钩码A的质量为m，钩码B的质量为M（M＞m）。实验过程如下：①钩码A放置在地面上，钩码B跨过定滑轮悬空，同学甲用手将钩码A压在地面上，使得A、B静止不动，同学乙用米尺测量并记录钩码B的底端距地面的高度为H，然后手持秒表，做好测量B落地时间的准备。②某时刻，同学甲松手让A、B运动起来，与此同时，同学乙开启秒表，在钩码B落地时停止计时，记录下钩码B的运动时间。③重复测量几次下落时间，取其平均值作为测量值t。请回答下列问题：（1）钩码B落地时的瞬时速度v＝。（2）根据实验数据，并知道当地重力加速度为g，如果关系式H＝成立，则可说明机械能守恒定律成立。（3）你认为本实验误差产生的原因，可能有。（写出一条即可）【解答】解：（1）运动过程中的平均速度v=Ht，又因为v=0+v2，因此落地速度v=2Ht；（2）系统动能的增加量为12(M+m)v2=2H2(M+m)t2，系统重力势能的减少量为（Mm﹣）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comgH，如果机械能守恒，则有(M−m)gH=2H2(M+m)t2，所以H=(M−m)g2(M+m)t2；（3）空气阻力、滑轮阻力、释放钩码A的时间与秒表开始计时时间不同步等，都会造成误差。故答案为：（1）2Ht，（2）(M−m)g2(M+m)t2，（3）释放钩码A的时间与秒表开始计时时间不同步、空气阻力、滑轮与绳子摩擦力等都会造成误差。2．某同学利用如图甲所示的电路测量一电源的电动势和内阻（电动势E约为2V，内阻约为几欧姆）。可供选用的器材有A．电流表A（量程0～30mA，内阻为45Ω）B．电压表V1（量程0～3V，内阻约为2kΩ）C．电压表V2（量程0～15V，内阻约为10kΩ）D．滑动变阻器R（阻值0～50Ω）E．定值电阻R1＝5ΩF．定值电阻R2＝500Ω（1）为更准确的进行实验测量，电压表应该选择，定值电阻应该选择。（填器材前的字母）（2）实验中电压表和电流表的读数如下：序号123456小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comI（mA）4.08.012.016.018.020.0U（V）1.721.441.160.880.740.60（3）在图乙中已根据上述实验数据进行描点，请画出UI﹣图象。（4）由图象可知，电源电动势E＝V，内阻r＝Ω．（结果均保留2位有效数字）【解答】解：（1）因为电动势E约为2V，故电压表选B；因为电源内阻约几欧，则回路的最大电流Im=29≈0.22A=220mA，而电流表A1的量程只有30mA，故应并联一个小电阻扩大电流表的量程，故定值电阻选E；（3）根据表中数据，画出的UI﹣图象，如图所示：（4）根据闭合电路欧姆定律得：E=U+(I+IRAR1)(r+RAR1RA+R1)变形得：U=−I(rRA+rR1+RAR1R1)+E，由图可知，图象的纵截为2.0V，即E＝2.0V；图线斜率的绝对值为¿k∨¿rRA+rR1+RAR1R1，代入数据得：¿2.00−0.600−20×10−3∨¿70=rRA+rR1+RAR1R1小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com解得：r＝2.5Ω。故答案为：（1）B（2）E（3）（4）2.0；2.53．（1）在“探究变压器原、副线圈电压与匝数关系”的实验中，下列说法正确的是。A．若去掉铁芯，实验结果不会受到影响B．为保证实验安全，原线圈应接低压直流电源C．交变电流产生的磁场对铁芯有力的作用，可能使铁芯振动发出“嗡嗡”声（2）某同学在完成上述实验后，采用如图所示的电路测量变压器原线圈的电阻（阻值较小），为保证电路中各元件安全，实验结束时，首先进行的操作是。A．断开导线A小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985....
