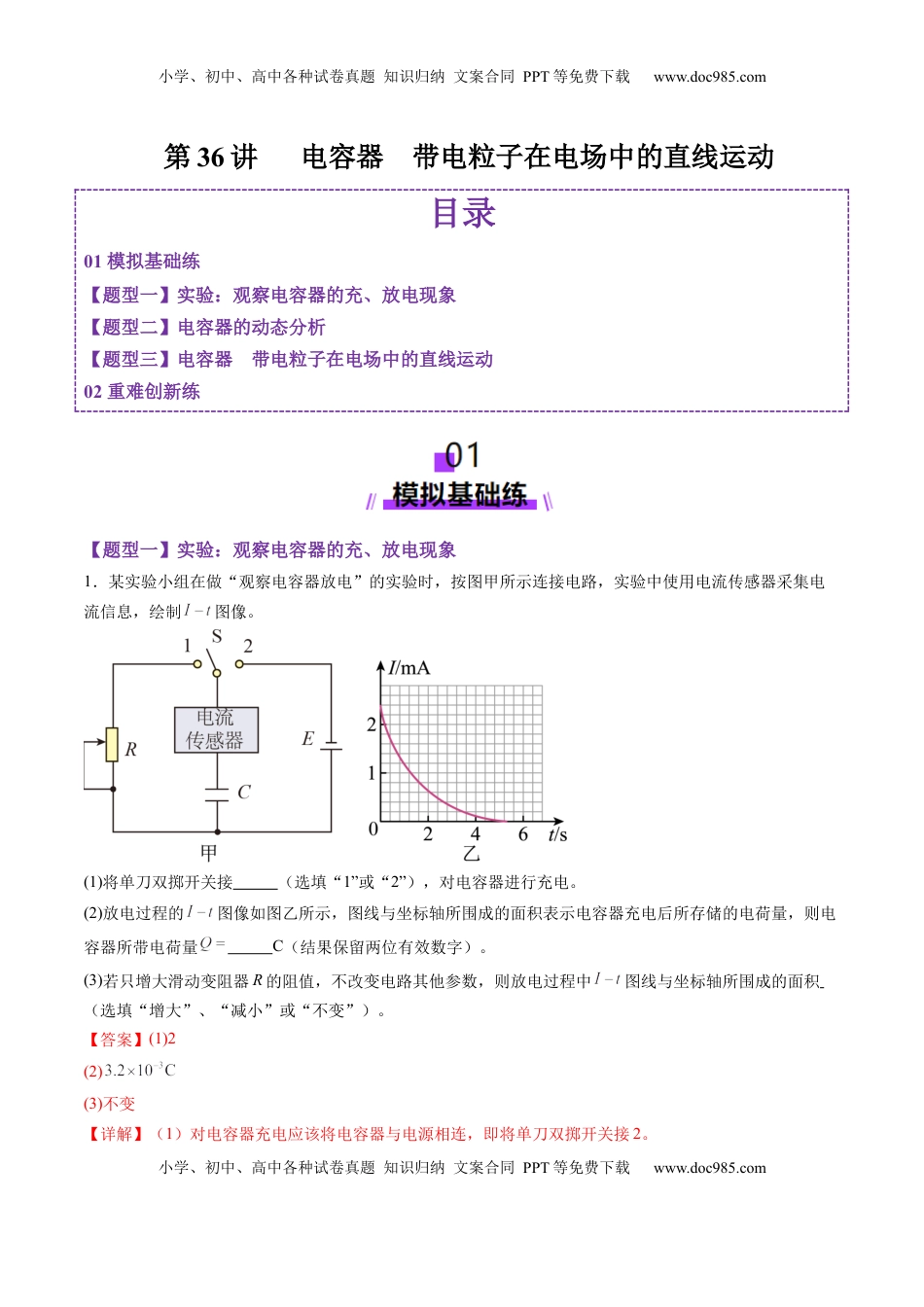

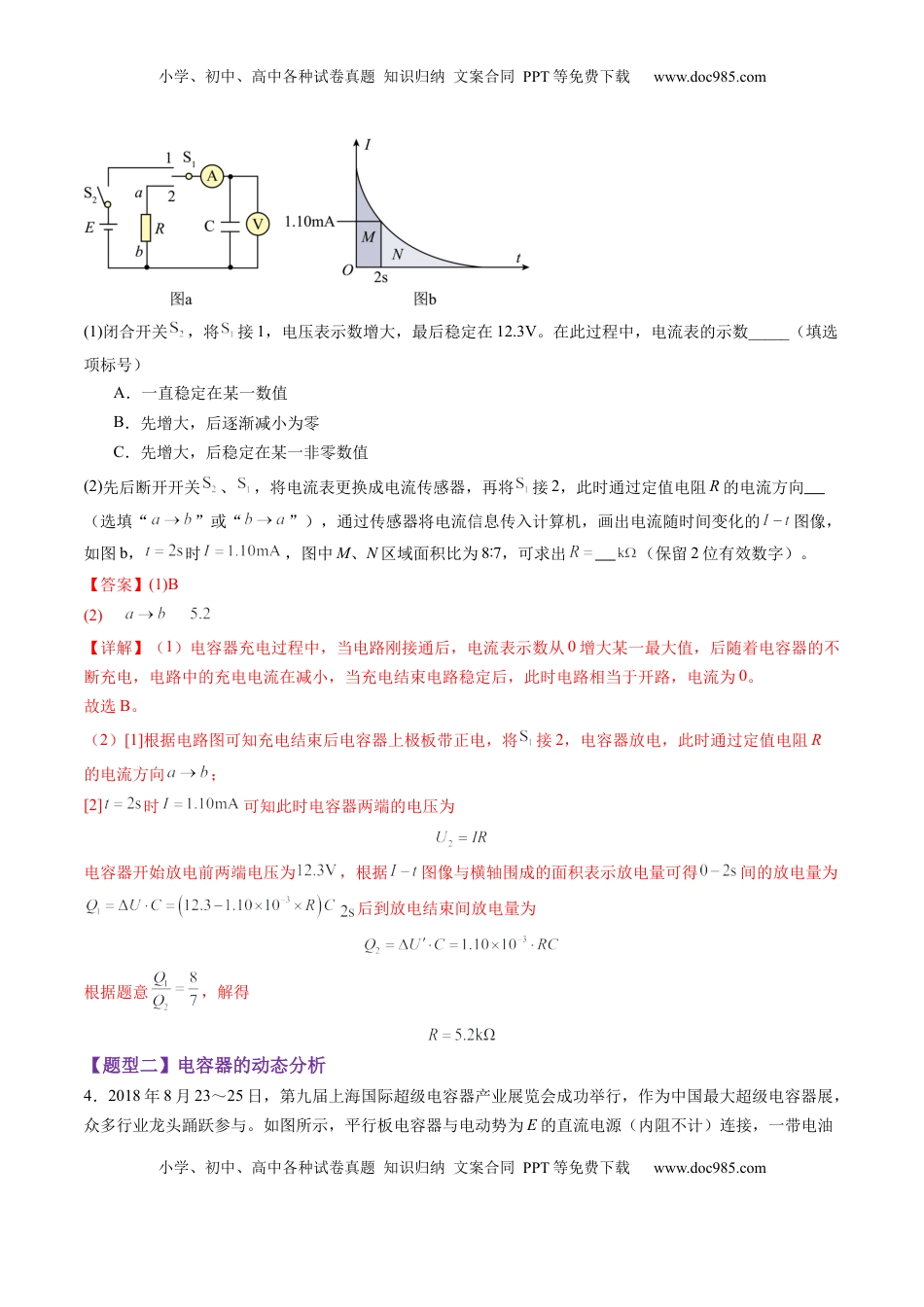

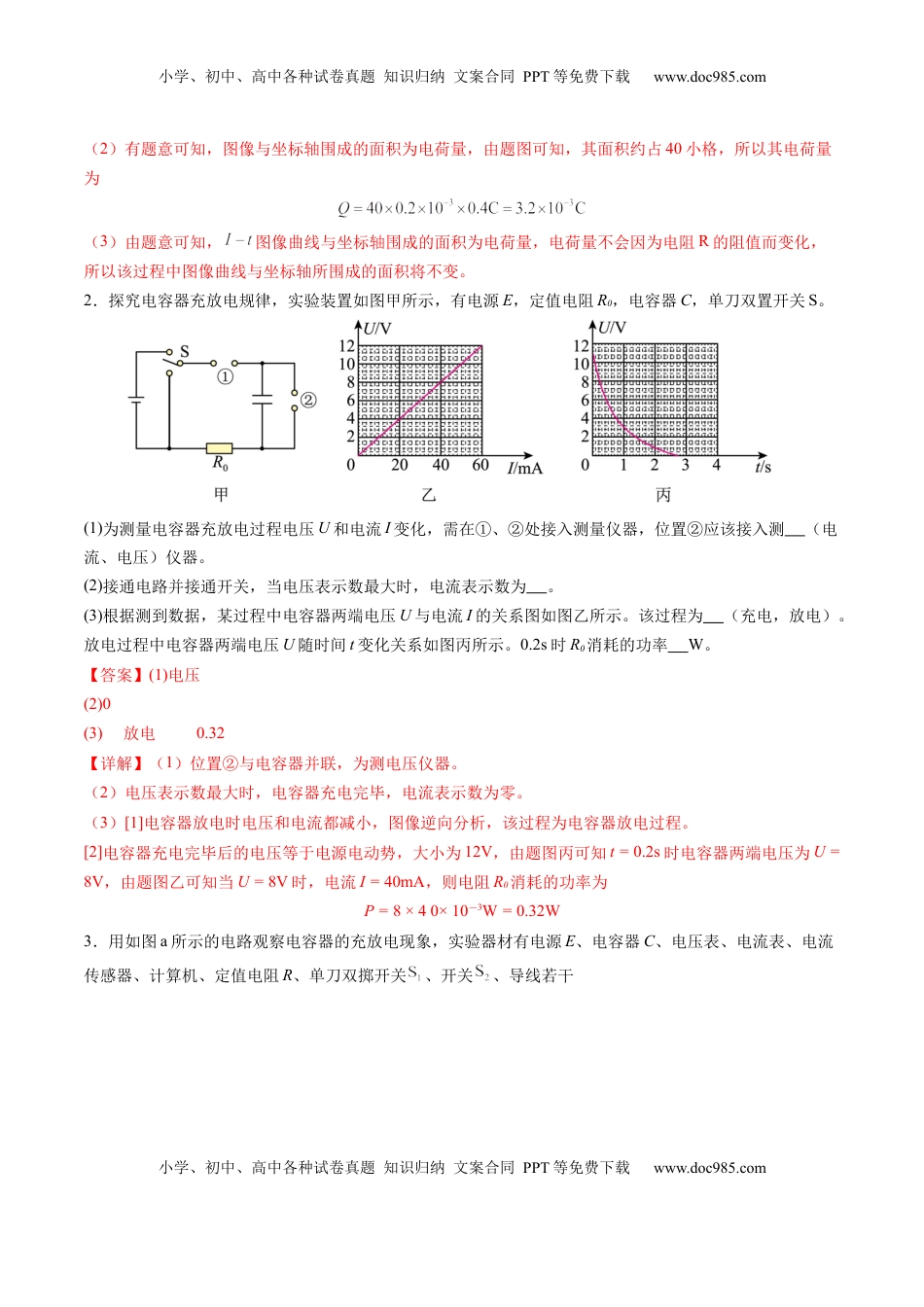

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第36讲电容器带电粒子在电场中的直线运动目录01模拟基础练【题型一】实验：观察电容器的充、放电现象【题型二】电容器的动态分析【题型三】电容器带电粒子在电场中的直线运动02重难创新练【题型一】实验：观察电容器的充、放电现象1．某实验小组在做“观察电容器放电”的实验时，按图甲所示连接电路，实验中使用电流传感器采集电流信息，绘制图像。(1)将单刀双掷开关接（选填“1”或“2”），对电容器进行充电。(2)放电过程的图像如图乙所示，图线与坐标轴所围成的面积表示电容器充电后所存储的电荷量，则电容器所带电荷量C（结果保留两位有效数字）。(3)若只增大滑动变阻器R的阻值，不改变电路其他参数，则放电过程中图线与坐标轴所围成的面积（选填“增大”、“减小”或“不变”）。【答案】(1)2(2)(3)不变【详解】（1）对电容器充电应该将电容器与电源相连，即将单刀双掷开关接2。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com（2）有题意可知，图像与坐标轴围成的面积为电荷量，由题图可知，其面积约占40小格，所以其电荷量为（3）由题意可知，图像曲线与坐标轴围成的面积为电荷量，电荷量不会因为电阻R的阻值而变化，所以该过程中图像曲线与坐标轴所围成的面积将不变。2．探究电容器充放电规律，实验装置如图甲所示，有电源E，定值电阻R0，电容器C，单刀双置开关S。(1)为测量电容器充放电过程电压U和电流I变化，需在①、②处接入测量仪器，位置②应该接入测（电流、电压）仪器。(2)接通电路并接通开关，当电压表示数最大时，电流表示数为。(3)根据测到数据，某过程中电容器两端电压U与电流I的关系图如图乙所示。该过程为（充电，放电）。放电过程中电容器两端电压U随时间t变化关系如图丙所示。0.2s时R0消耗的功率W。【答案】(1)电压(2)0(3)放电0.32【详解】（1）位置②与电容器并联，为测电压仪器。（2）电压表示数最大时，电容器充电完毕，电流表示数为零。（3）[1]电容器放电时电压和电流都减小，图像逆向分析，该过程为电容器放电过程。[2]电容器充电完毕后的电压等于电源电动势，大小为12V，由题图丙可知t=0.2s时电容器两端电压为U=8V，由题图乙可知当U=8V时，电流I=40mA，则电阻R0消耗的功率为P=8×40×10－3W=0.32W3．用如图a所示的电路观察电容器的充放电现象，实验器材有电源E、电容器C、电压表、电流表、电流传感器、计算机、定值电阻R、单刀双掷开关、开关、导线若干小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(1)闭合开关，将接1，电压表示数增大，最后稳定在12.3V。在此过程中，电流表的示数_____（填选项标号）A．一直稳定在某一数值B．先增大，后逐渐减小为零C．先增大，后稳定在某一非零数值(2)先后断开开关、，将电流表更换成电流传感器，再将接2，此时通过定值电阻R的电流方向（选填“”或“”），通过传感器将电流信息传入计算机，画出电流随时间变化的图像，如图b，时，图中M、N区域面积比为87∶，可求出（保留2位有效数字）。【答案】(1)B(2)【详解】（1）电容器充电过程中，当电路刚接通后，电流表示数从0增大某一最大值，后随着电容器的不断充电，电路中的充电电流在减小，当充电结束电路稳定后，此时电路相当于开路，电流为0。故选B。（2）[1]根据电路图可知充电结束后电容器上极板带正电，将接2，电容器放电，此时通过定值电阻R的电流方向；[2]时可知此时电容器两端的电压为电容器开始放电前两端电压为，根据图像与横轴围成的面积表示放电量可得间的放电量为后到放电结束间放电量为根据题意，解得【题型二】电容器的动态分析4．2018年8月23～25日，第九届上海国际超级电容器产业展览会成功举行，作为中国最大超级电容器展，众多行业龙头踊跃参与。如图所示，平行板电容器与电动势为E...
