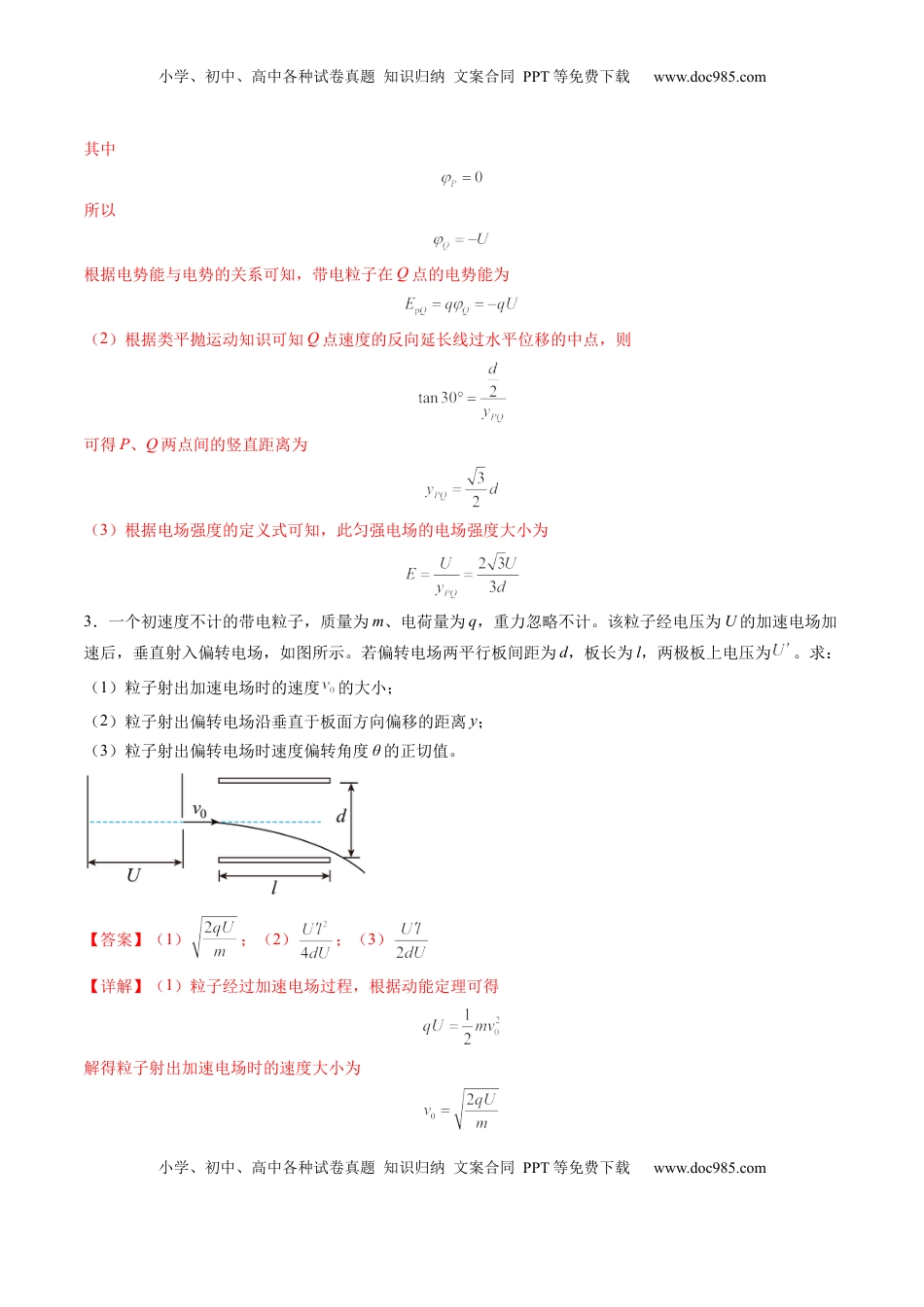

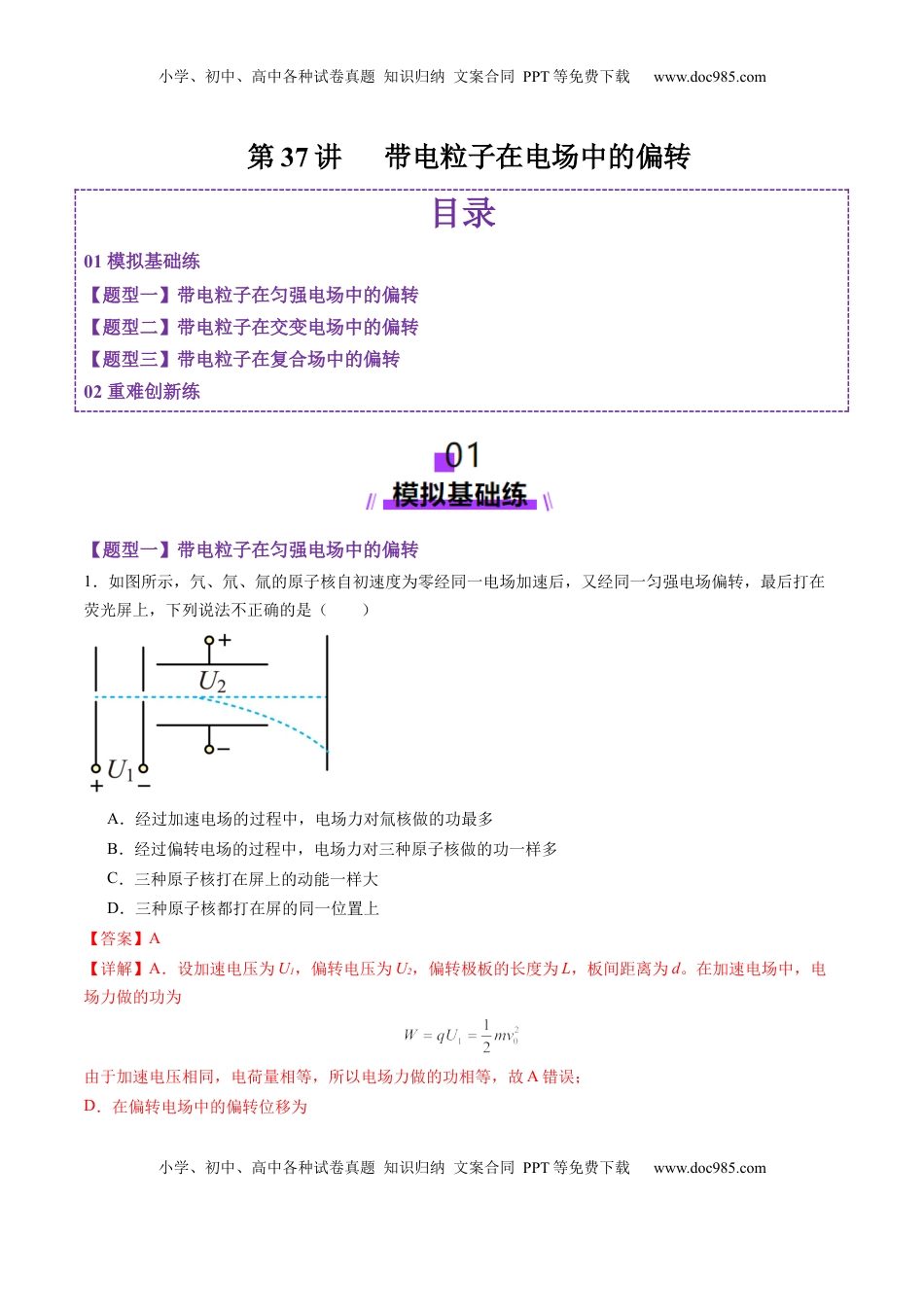

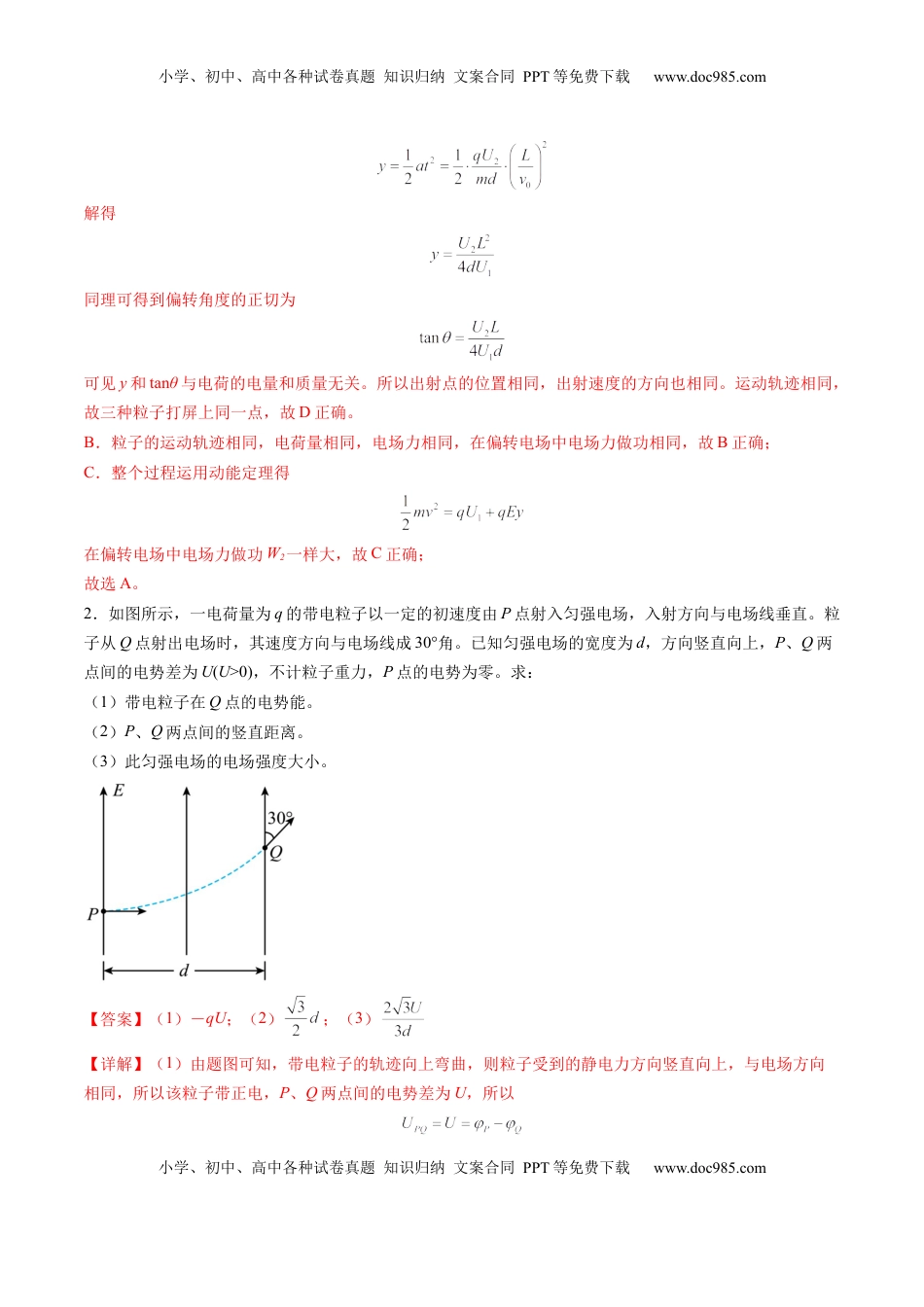

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第37讲带电粒子在电场中的偏转目录01模拟基础练【题型一】带电粒子在匀强电场中的偏转【题型二】带电粒子在交变电场中的偏转【题型三】带电粒子在复合场中的偏转02重难创新练【题型一】带电粒子在匀强电场中的偏转1．如图所示，氕、氘、氚的原子核自初速度为零经同一电场加速后，又经同一匀强电场偏转，最后打在荧光屏上，下列说法不正确的是（）A．经过加速电场的过程中，电场力对氚核做的功最多B．经过偏转电场的过程中，电场力对三种原子核做的功一样多C．三种原子核打在屏上的动能一样大D．三种原子核都打在屏的同一位置上【答案】A【详解】A．设加速电压为U1，偏转电压为U2，偏转极板的长度为L，板间距离为d。在加速电场中，电场力做的功为由于加速电压相同，电荷量相等，所以电场力做的功相等，故A错误；D．在偏转电场中的偏转位移为小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com解得同理可得到偏转角度的正切为可见y和tanθ与电荷的电量和质量无关。所以出射点的位置相同，出射速度的方向也相同。运动轨迹相同，故三种粒子打屏上同一点，故D正确。B．粒子的运动轨迹相同，电荷量相同，电场力相同，在偏转电场中电场力做功相同，故B正确；C．整个过程运用动能定理得在偏转电场中电场力做功W2一样大，故C正确；故选A。2．如图所示，一电荷量为q的带电粒子以一定的初速度由P点射入匀强电场，入射方向与电场线垂直。粒子从Q点射出电场时，其速度方向与电场线成30°角。已知匀强电场的宽度为d，方向竖直向上，P、Q两点间的电势差为U(U>0)，不计粒子重力，P点的电势为零。求：（1）带电粒子在Q点的电势能。（2）P、Q两点间的竖直距离。（3）此匀强电场的电场强度大小。【答案】（1）－qU；（2）；（3）【详解】（1）由题图可知，带电粒子的轨迹向上弯曲，则粒子受到的静电力方向竖直向上，与电场方向相同，所以该粒子带正电，P、Q两点间的电势差为U，所以小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com其中所以根据电势能与电势的关系可知，带电粒子在Q点的电势能为（2）根据类平抛运动知识可知Q点速度的反向延长线过水平位移的中点，则可得P、Q两点间的竖直距离为（3）根据电场强度的定义式可知，此匀强电场的电场强度大小为3．一个初速度不计的带电粒子，质量为m、电荷量为q，重力忽略不计。该粒子经电压为U的加速电场加速后，垂直射入偏转电场，如图所示。若偏转电场两平行板间距为d，板长为l，两极板上电压为。求：（1）粒子射出加速电场时的速度的大小；（2）粒子射出偏转电场沿垂直于板面方向偏移的距离y；（3）粒子射出偏转电场时速度偏转角度θ的正切值。【答案】（1）；（2）；（3）【详解】（1）粒子经过加速电场过程，根据动能定理可得解得粒子射出加速电场时的速度大小为小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com（2）粒子在偏转电场中做类平抛运动，则有，联立解得粒子射出偏转电场沿垂直于板面方向偏移的距离为（3）粒子射出偏转电场时，沿电场方向的分速度大小为则速度偏转角度θ的正切值为【题型二】带电粒子在交变电场中的偏转4.如图甲所示，两平行金属板水平放置，间距为d，金属板长为2d，两金属板间加如图乙所示的电压（时上金属板带正电），其中。一粒子源连续均匀发射质量为m、电荷量为的带电粒子（初速度，重力忽略不计），该粒子源射出的带电粒子恰好从上板左端的下边缘水平进入两金属板间，若粒子碰到两金属板即被吸收不再反弹且对极板的电量几乎无影响，则（）A．能从板间飞出的粒子在板间运动的时间为TB．时刻进入两极板间的粒子能够从极板右侧飞出C．能从极板右侧飞出的粒子电...
