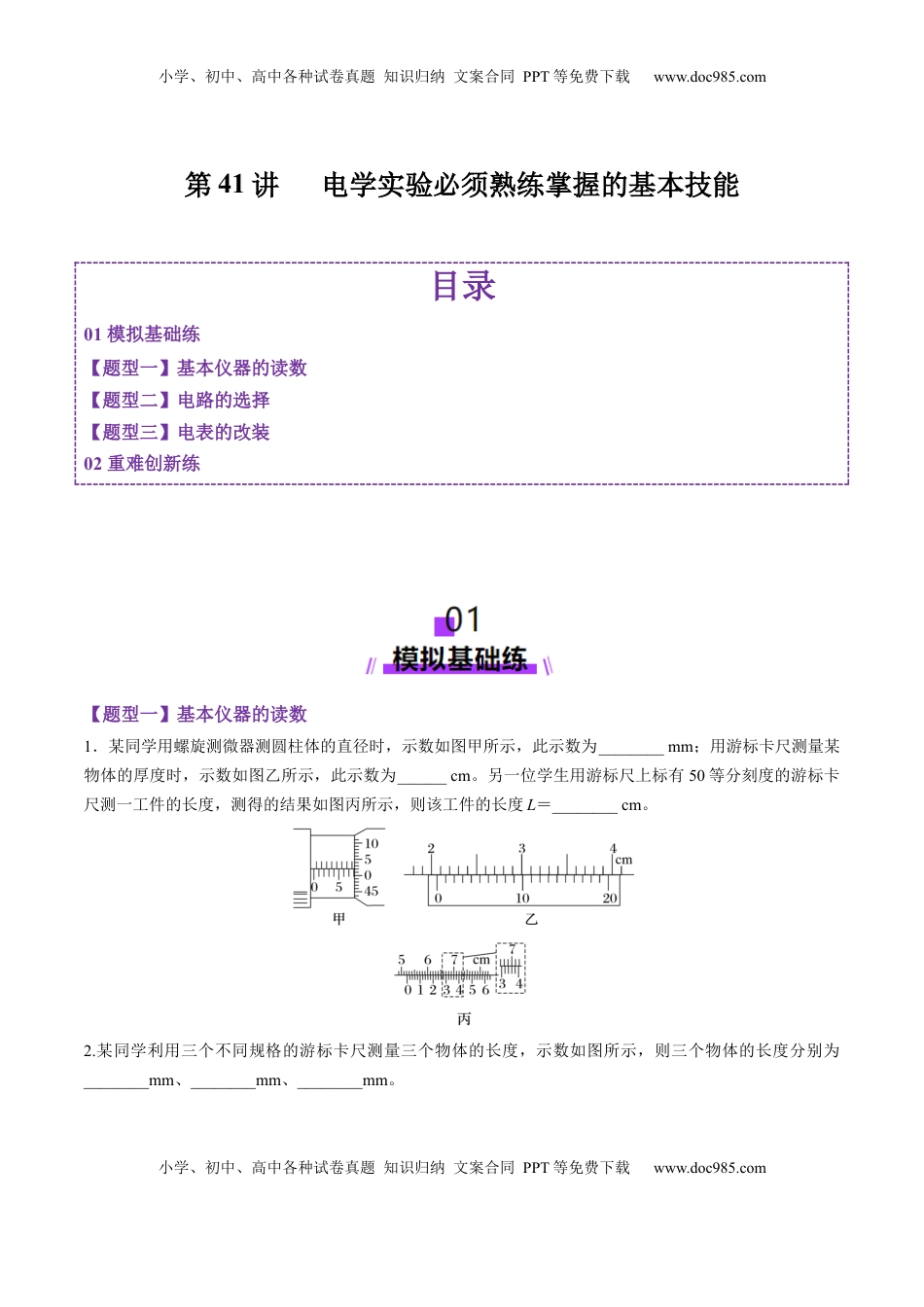

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第41讲电学实验必须熟练掌握的基本技能目录01模拟基础练【题型一】基本仪器的读数【题型二】电路的选择【题型三】电表的改装02重难创新练【题型一】基本仪器的读数1．某同学用螺旋测微器测圆柱体的直径时，示数如图甲所示，此示数为________mm；用游标卡尺测量某物体的厚度时，示数如图乙所示，此示数为______cm。另一位学生用游标尺上标有50等分刻度的游标卡尺测一工件的长度，测得的结果如图丙所示，则该工件的长度L＝________cm。2.某同学利用三个不同规格的游标卡尺测量三个物体的长度，示数如图所示，则三个物体的长度分别为________mm、________mm、________mm。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com3.图甲读数为________mm，图乙读数为________mm。4.(1)如图甲所示，当电流表使用的量程为0～0.6A时，对应刻度盘上每一小格代表________A，图中表针所指位置的示数为________A；当电流表使用的量程为0～3A时，对应刻度盘上每一小格代表________A，图中表针所指位置的示数为______A。(2)如图乙所示，当电压表使用的量程为0～3V时，每一小格代表______V，图中表针所指位置的示数为______V；当电压表使用的量程为0～15V时，表盘刻度每一小格代表________V，图中表针所指位置的示数为______V。5.某同学测量一个圆柱体的电阻率，需要测量圆柱体的尺寸和电阻。分别使用游标卡尺和螺旋测微器测量圆柱体的长度和直径，某次测量的示数如图甲和乙所示，长度为________mm，直径为________mm；正确连接电路后，测得电压表、电流表示数如图所示，接3V量程时读数为________V，接0.6A量程时读数为________A。【题型二】电路的选择6．某同学用伏安法测绘一额定电压为6V、额定功率为3W的小灯泡的伏安特性曲线，实验所用电压表内小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com阻约为6kΩ，电流表内阻约为1.5Ω。实验中有图(a)和(b)两个电路图供选择。(1)实验中得到的电流I和电压U的关系曲线如图(c)所示，该同学选择的电路图是图(____)(填“a”或“b”)。(2)若选择另一个电路图进行实验，在图(c)上用实线画出实验中应得到的I-U关系曲线的示意图。7．物理实验一般都涉及实验目的、实验原理、实验仪器、实验方法、实验操作、数据分析等。(1)用电压表（内阻约为）和电流表（内阻约为）测量一个电阻的阻值（约为）。要求尽量减小实验误差，应该选择的测量电路是图1中的（选填“甲”或“乙”）。(2)一多用电表表盘上的电阻刻度线正中间标有“15”字样。用它测量约电阻的阻值，下列实验步骤正确的操作顺序为________（填各实验步骤前的字母）。A．将选择开关置于“”位置B．将选择开关置于“OFF”位置C．将两表笔分别接触待测电阻两端，读出其阻值后随即断开D．将两表笔直接接触，调节欧姆调零旋钮，使指针指向“0”(3)图2是“测量电源的电动势和内电阻”实验的电路图。某同学在实验中，闭合开关后，发现无论怎么移动滑动变阻器的滑片，电压表有示数且不变，电流表始终没有示数。为查找故障，在其他连接不变的情况下，他将电压表连接位置的导线端分别试触、、d三个位置，发现试触、、d时，电压表均没有示数。若电路中仅有一处故障，则________（选填选项前的字母）。A．导线断路B．导线断路小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comC．滑动变阻器断路D．滑动变阻器短路【题型三】电表的改装9．某实验小组把一只满偏电流Ig=3mA，内阻Rg=100Ω的灵敏电流计，改装成双量程电压表（0~3V和0~15V）。该小组根据电表改装原理设计电路图如图，请结合电路图完成下列问题：(1)选0~3V量程时应该使用两个接线柱；选0~15V量程时应该使...
