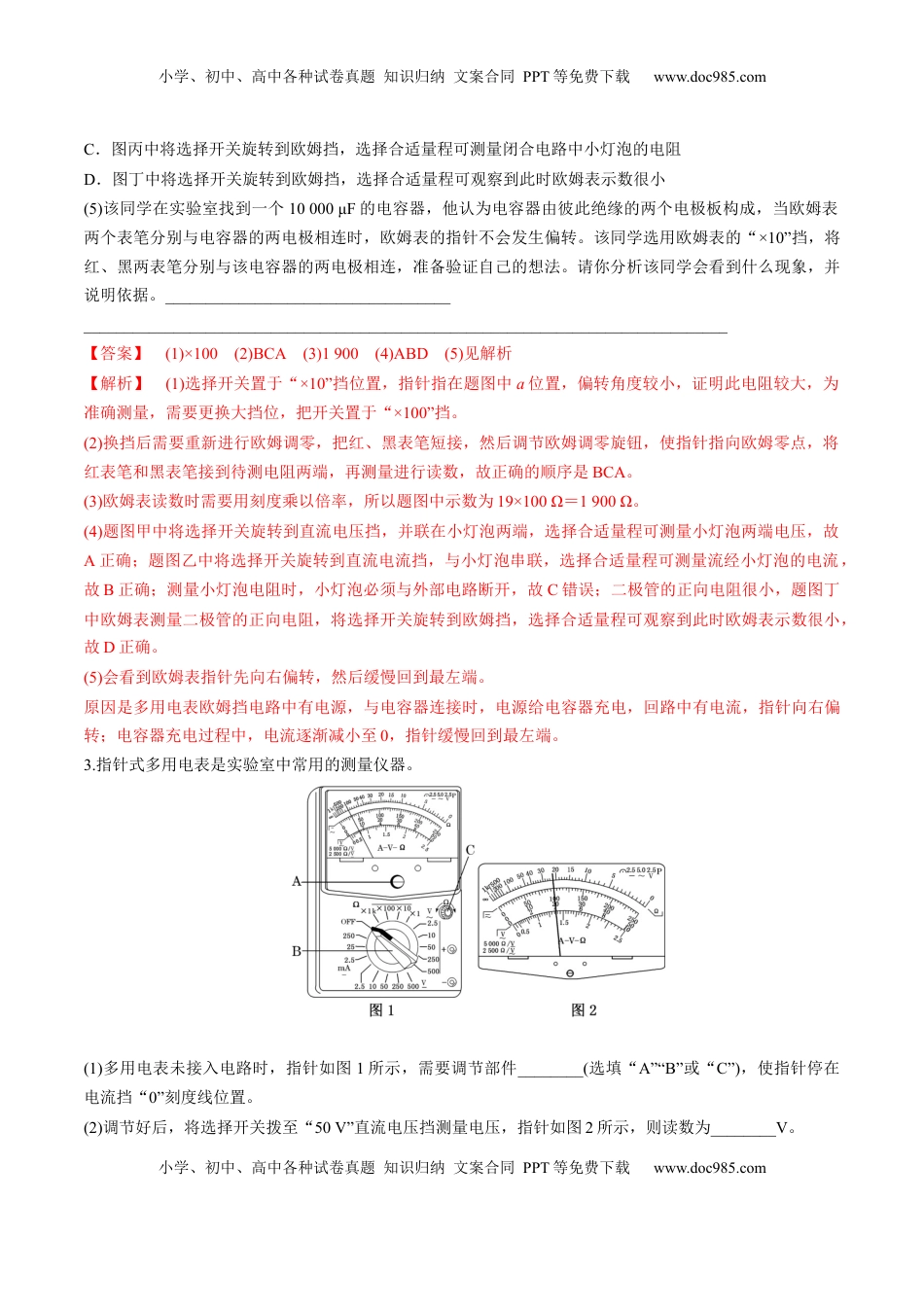

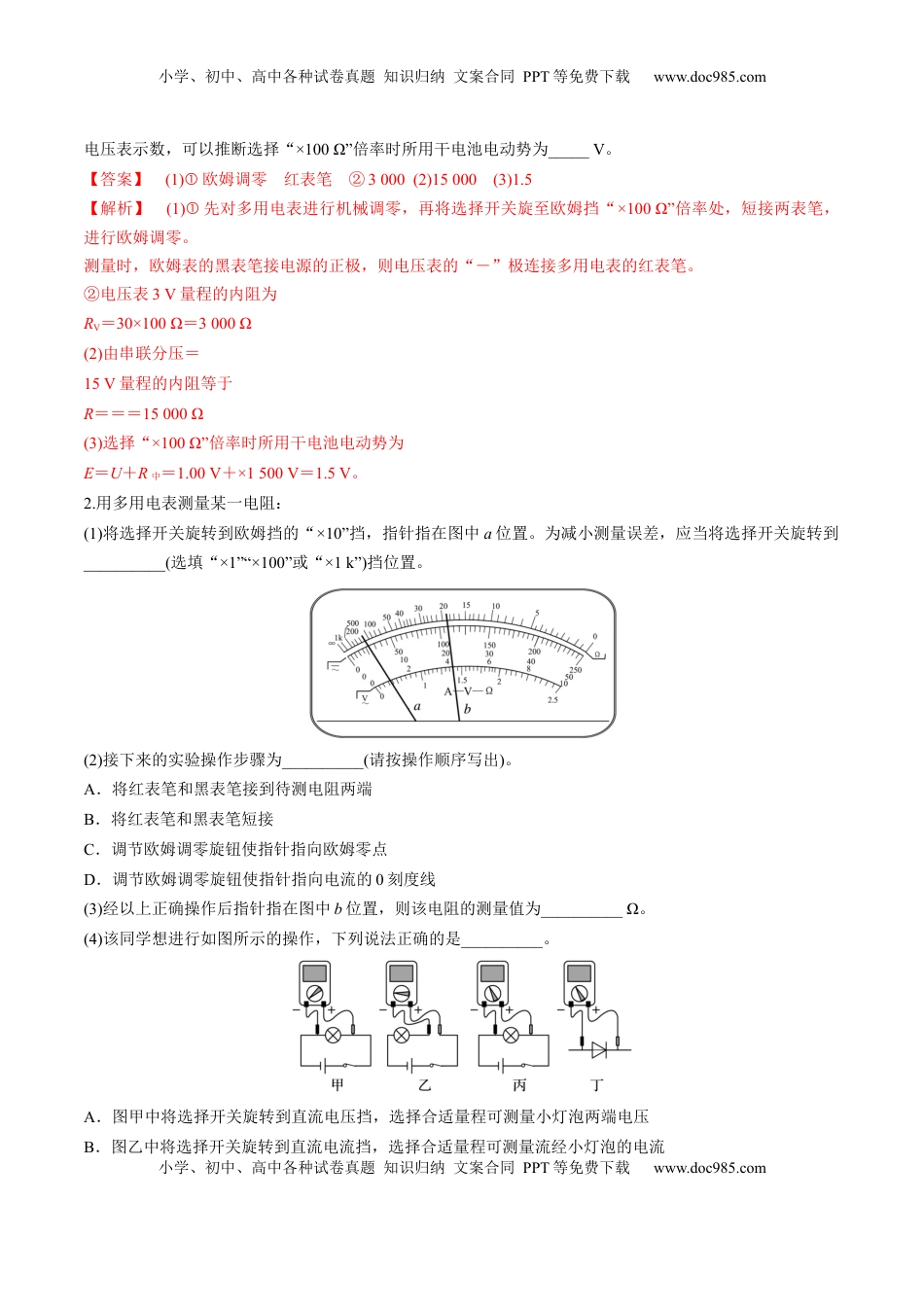

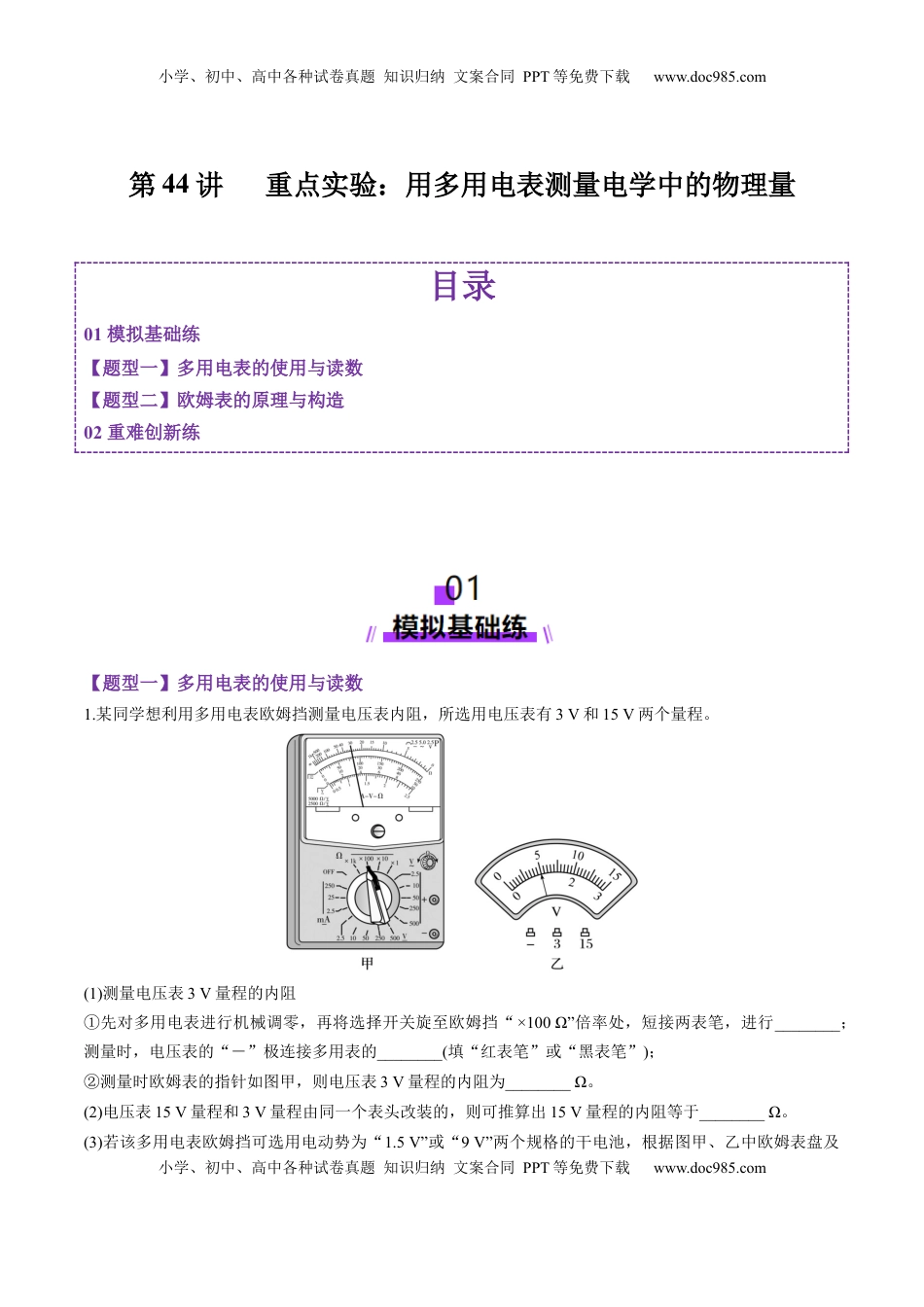

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第44讲重点实验：用多用电表测量电学中的物理量目录01模拟基础练【题型一】多用电表的使用与读数【题型二】欧姆表的原理与构造02重难创新练【题型一】多用电表的使用与读数1.某同学想利用多用电表欧姆挡测量电压表内阻，所选用电压表有3V和15V两个量程。(1)测量电压表3V量程的内阻①先对多用电表进行机械调零，再将选择开关旋至欧姆挡“×100Ω”倍率处，短接两表笔，进行________；测量时，电压表的“―”极连接多用表的________(填“红表笔”或“黑表笔”)；②测量时欧姆表的指针如图甲，则电压表3V量程的内阻为________Ω。(2)电压表15V量程和3V量程由同一个表头改装的，则可推算出15V量程的内阻等于________Ω。(3)若该多用电表欧姆挡可选用电动势为“1.5V”或“9V”两个规格的干电池，根据图甲、乙中欧姆表盘及小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com电压表示数，可以推断选择“×100Ω”倍率时所用干电池电动势为_____V。【答案】(1)①欧姆调零红表笔②3000(2)15000(3)1.5【解析】(1)①先对多用电表进行机械调零，再将选择开关旋至欧姆挡“×100Ω”倍率处，短接两表笔，进行欧姆调零。测量时，欧姆表的黑表笔接电源的正极，则电压表的“―”极连接多用电表的红表笔。②电压表3V量程的内阻为RV＝30×100Ω＝3000Ω(2)由串联分压＝15V量程的内阻等于R＝＝＝15000Ω(3)选择“×100Ω”倍率时所用干电池电动势为E＝U＋R中＝1.00V＋×1500V＝1.5V。2.用多用电表测量某一电阻：(1)将选择开关旋转到欧姆挡的“×10”挡，指针指在图中a位置。为减小测量误差，应当将选择开关旋转到__________(选填“×1”“×100”或“×1k”)挡位置。(2)接下来的实验操作步骤为__________(请按操作顺序写出)。A．将红表笔和黑表笔接到待测电阻两端B．将红表笔和黑表笔短接C．调节欧姆调零旋钮使指针指向欧姆零点D．调节欧姆调零旋钮使指针指向电流的0刻度线(3)经以上正确操作后指针指在图中b位置，则该电阻的测量值为__________Ω。(4)该同学想进行如图所示的操作，下列说法正确的是__________。A．图甲中将选择开关旋转到直流电压挡，选择合适量程可测量小灯泡两端电压B．图乙中将选择开关旋转到直流电流挡，选择合适量程可测量流经小灯泡的电流小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comC．图丙中将选择开关旋转到欧姆挡，选择合适量程可测量闭合电路中小灯泡的电阻D．图丁中将选择开关旋转到欧姆挡，选择合适量程可观察到此时欧姆表示数很小(5)该同学在实验室找到一个10000μF的电容器，他认为电容器由彼此绝缘的两个电极板构成，当欧姆表两个表笔分别与电容器的两电极相连时，欧姆表的指针不会发生偏转。该同学选用欧姆表的“×10”挡，将红、黑两表笔分别与该电容器的两电极相连，准备验证自己的想法。请你分析该同学会看到什么现象，并说明依据。__________________________________________________________________________________________________________________【答案】(1)×100(2)BCA(3)1900(4)ABD(5)见解析【解析】(1)选择开关置于“×10”挡位置，指针指在题图中a位置，偏转角度较小，证明此电阻较大，为准确测量，需要更换大挡位，把开关置于“×100”挡。(2)换挡后需要重新进行欧姆调零，把红、黑表笔短接，然后调节欧姆调零旋钮，使指针指向欧姆零点，将红表笔和黑表笔接到待测电阻两端，再测量进行读数，故正确的顺序是BCA。(3)欧姆表读数时需要用刻度乘以倍率，所以题图中示数为19×100Ω＝1900Ω。(4)题图甲中将选择开关旋转到直流电压挡，并联在小灯泡两端，选择合适量程可测量小灯泡两端电压，故A正确；题图乙中将选择开关旋转到直流电流挡，与小灯泡串联，选择合适量程可测量流经小灯泡的电流，故...
