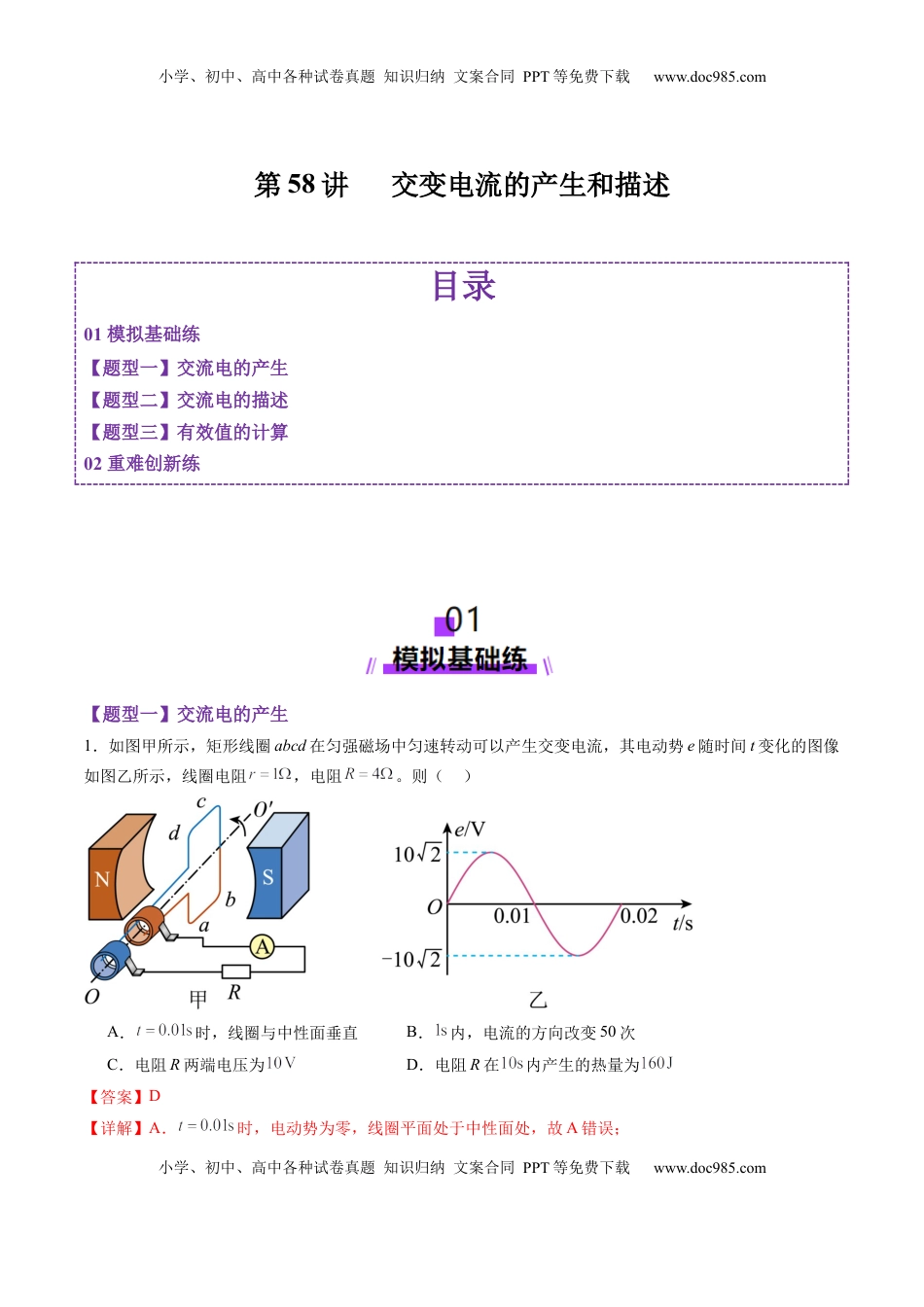

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第58讲交变电流的产生和描述目录01模拟基础练【题型一】交流电的产生【题型二】交流电的描述【题型三】有效值的计算02重难创新练【题型一】交流电的产生1．如图甲所示，矩形线圈abcd在匀强磁场中匀速转动可以产生交变电流，其电动势e随时间t变化的图像如图乙所示，线圈电阻，电阻。则（）A．时，线圈与中性面垂直B．内，电流的方向改变50次C．电阻R两端电压为D．电阻R在内产生的热量为【答案】D【详解】A．时，电动势为零，线圈平面处于中性面处，故A错误；小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comB．根据图乙可知周期为，一个周期内电流的方向改变两次，则对应个周期，电流方向变化100次，故B错误；C．交流电电动势的有效值根据串联电路分压原理可知电阻R两端电压故C错误；D．电阻R在内产生的热量故D正确。故选D。2．如图所示，交流发电机的矩形线框共有匝，总电阻，。绕垂直于磁场方向的对称轴以的转速匀速转动，给的电阻供电。线框所在匀强磁场的磁感应强度，其处于中性面时开始计时，则（）A．电阻R两端的最大电压为40VB．通过R的电流方向在内改变1次C．在内外力至少对系统做功πJD．在内通过线框导线横截面的电荷量为【答案】D【详解】A．线圈产生感应电动势的最大值为小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com根据闭合电路欧姆定律可知电阻R两端的最大电压为故A错误；B．交变电流的周期为可知通过R的电流方向在内改变2次。故B错误；C．线圈产生感应电动势的有效值为在内外力对系统做功的最小值为整个电路消耗的电能，即故C错误；D．依题意，可得此时线圈平面与中性面夹角为60°，则在内通过线框导线横截面的电荷量为故D正确。故选D。3．某矩形闭合金属线圈在匀强磁场中匀速转动，穿过该线圈的磁通量随时间t按如图所示正弦规律变化。则时刻（）A．穿过该线圈的磁通量最小B．穿过该线圈的磁通量最大C．该线圈中的电流最大D．该线圈中的电流不为零小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com【答案】B【详解】AB．由图像易知，时刻穿过该线圈的磁通量最大，A错误B正确；CD．由图像易知，时刻穿过线圈的磁通量变化率为零，产生的感应电动势为零，线圈中的电流为零，CD均错误。故选B。4．图甲为交流发电机的示意图，磁场可视为水平方向的匀强磁场，线圈绕垂直于磁场的水平轴沿逆时针方向匀速转动，电阻，线圈电阻，电流表内阻不计。从图示位置开始计时，P、Q间输出的电压u随时间t变化的关系图像如图乙所示，下列说法正确的是（）A．电阻R中的电流方向每分钟变化3000次B．线圈转动的角速度为C．图示位置为感应电动势最大的位置D．电流表示数为2❑√2A【答案】C【详解】A．交流电的周期为T=0.02s，一个周期内电流方向改变2次，则每秒钟电流方向变化100次，则电阻R中的电流方向每分钟变化6000次，选项A错误；B．线圈转动的角速度为选项B错误；C．图示位置线圈平面与中性面垂直，此时磁通量为零，磁通量的变化率最大，感应电动势最大，选项C正确；D．电流表示数为选项D错误。故选C。5．如图是一款高空风车及其发电模块原理简图，该装置利用充气球将发电机带上高空，通过电电能传输到地面，可为救灾场所临时供电。在发电明间。发电机线圈ab在某一时刻转至图示位置。则下列说法正确的是（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．高空风车发电的工作原理是电流的磁效应B．无论风力多大，线圈ab的发电频率不变C．该时刻线圈磁通量为零，感应电动势也为零D．该时刻线圈b端电势高于a端电势...
