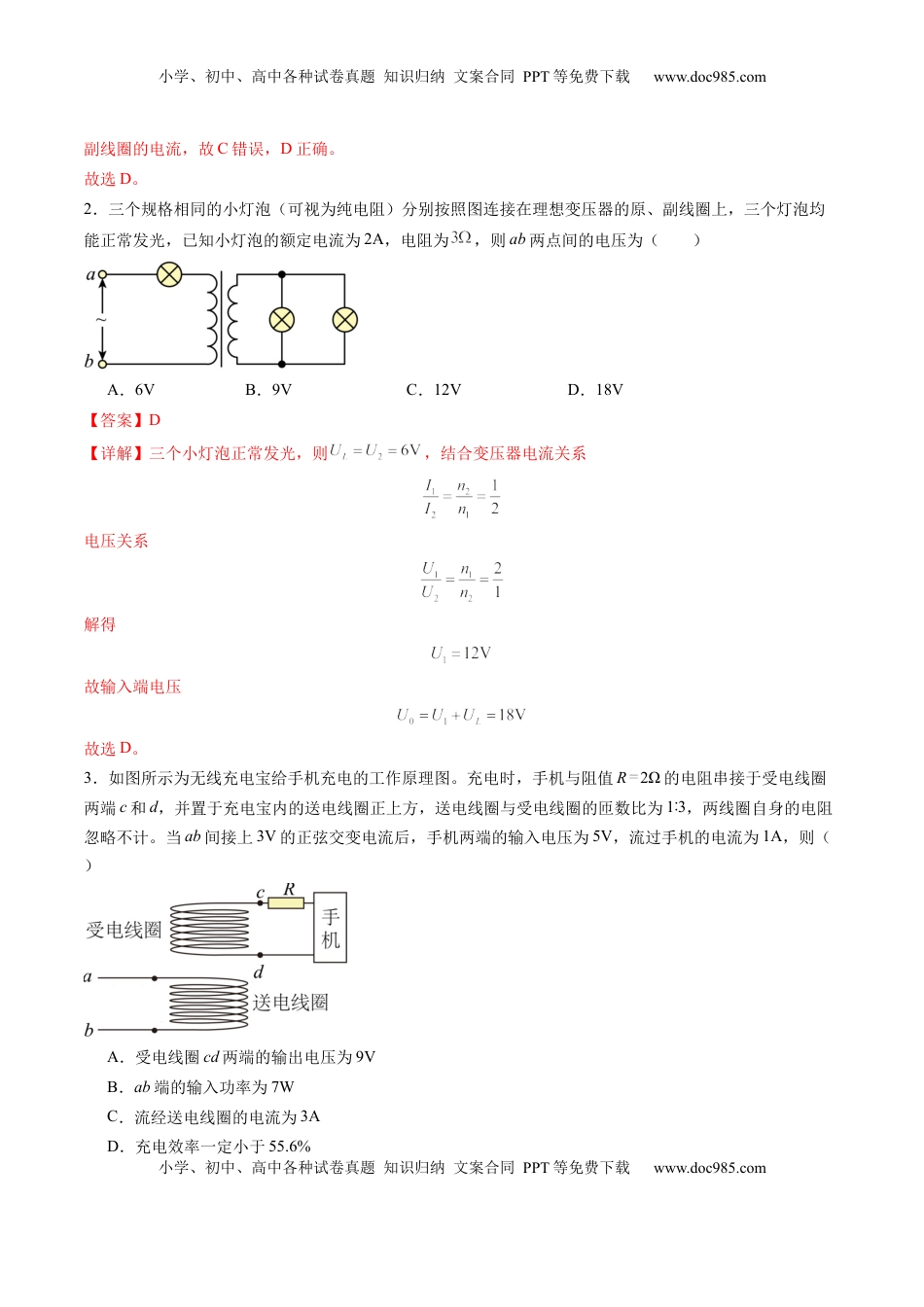

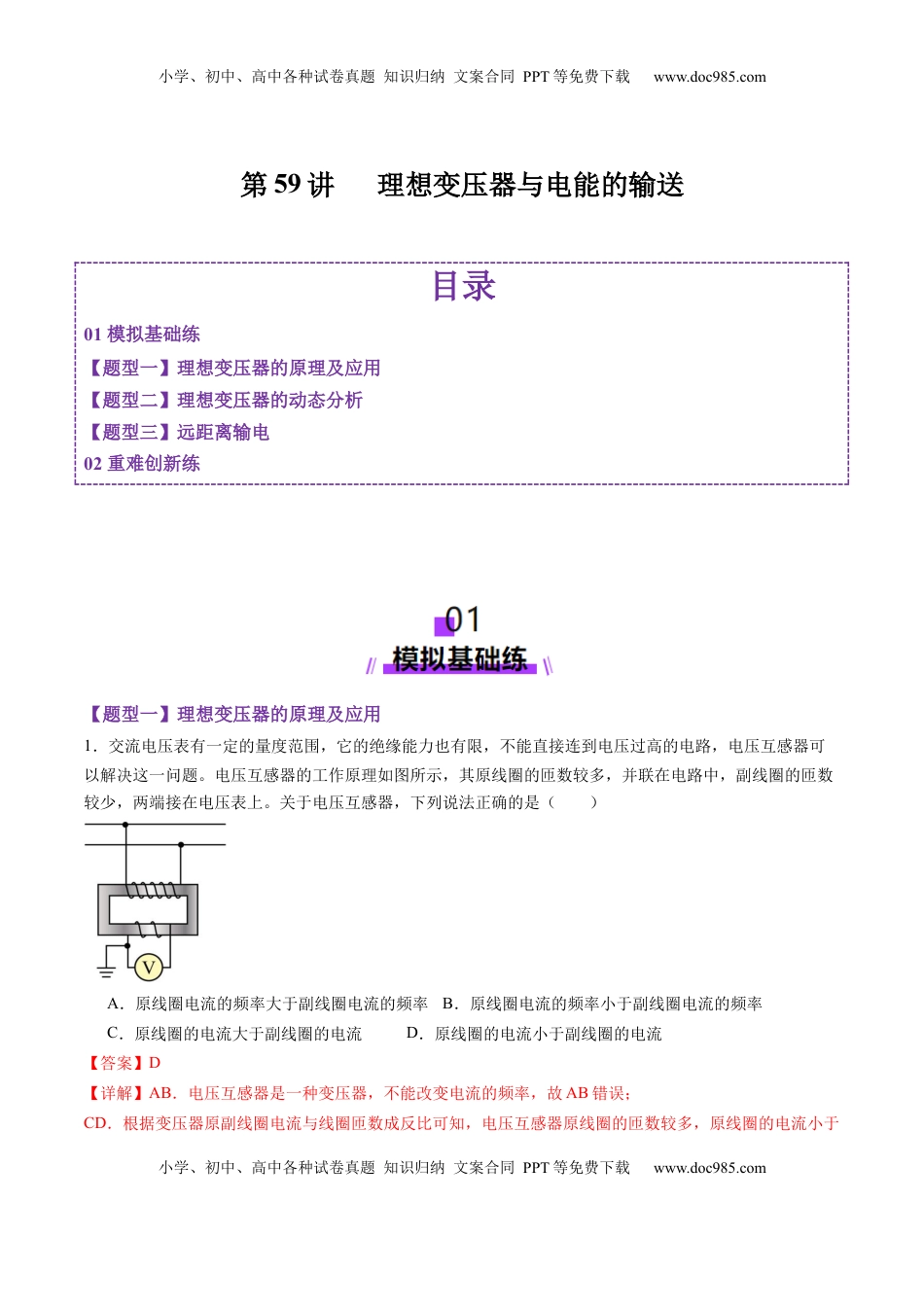

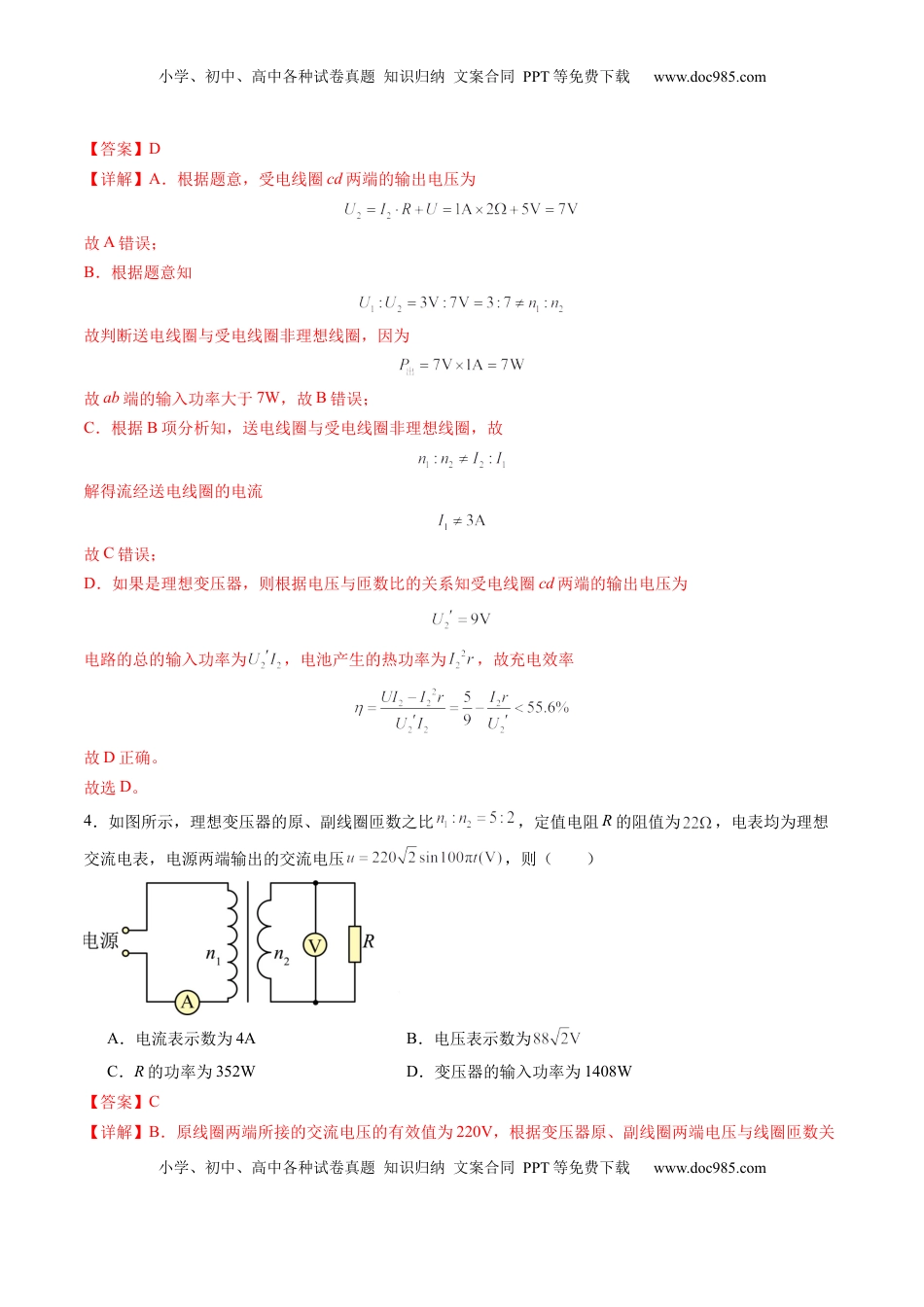

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第59讲理想变压器与电能的输送目录01模拟基础练【题型一】理想变压器的原理及应用【题型二】理想变压器的动态分析【题型三】远距离输电02重难创新练【题型一】理想变压器的原理及应用1．交流电压表有一定的量度范围，它的绝缘能力也有限，不能直接连到电压过高的电路，电压互感器可以解决这一问题。电压互感器的工作原理如图所示，其原线圈的匝数较多，并联在电路中，副线圈的匝数较少，两端接在电压表上。关于电压互感器，下列说法正确的是（）A．原线圈电流的频率大于副线圈电流的频率B．原线圈电流的频率小于副线圈电流的频率C．原线圈的电流大于副线圈的电流D．原线圈的电流小于副线圈的电流【答案】D【详解】AB．电压互感器是一种变压器，不能改变电流的频率，故AB错误；CD．根据变压器原副线圈电流与线圈匝数成反比可知，电压互感器原线圈的匝数较多，原线圈的电流小于小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com副线圈的电流，故C错误，D正确。故选D。2．三个规格相同的小灯泡（可视为纯电阻）分别按照图连接在理想变压器的原、副线圈上，三个灯泡均能正常发光，已知小灯泡的额定电流为2A，电阻为，则ab两点间的电压为（）A．6VB．9VC．12VD．18V【答案】D【详解】三个小灯泡正常发光，则，结合变压器电流关系电压关系解得故输入端电压故选D。3．如图所示为无线充电宝给手机充电的工作原理图。充电时，手机与阻值R2Ω的电阻串接于受电线圈两端c和d，并置于充电宝内的送电线圈正上方，送电线圈与受电线圈的匝数比为13∶，两线圈自身的电阻忽略不计。当ab间接上3V的正弦交变电流后，手机两端的输入电压为5V，流过手机的电流为1A，则（）A．受电线圈cd两端的输出电压为9VB．ab端的输入功率为7WC．流经送电线圈的电流为3AD．充电效率一定小于55.6%小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com【答案】D【详解】A．根据题意，受电线圈cd两端的输出电压为故A错误；B．根据题意知故判断送电线圈与受电线圈非理想线圈，因为故ab端的输入功率大于7W，故B错误；C．根据B项分析知，送电线圈与受电线圈非理想线圈，故解得流经送电线圈的电流故C错误；D．如果是理想变压器，则根据电压与匝数比的关系知受电线圈cd两端的输出电压为电路的总的输入功率为，电池产生的热功率为，故充电效率故D正确。故选D。4．如图所示，理想变压器的原、副线圈匝数之比，定值电阻R的阻值为，电表均为理想交流电表，电源两端输出的交流电压，则（）A．电流表示数为4AB．电压表示数为C．R的功率为352WD．变压器的输入功率为1408W【答案】C【详解】B．原线圈两端所接的交流电压的有效值为220V，根据变压器原、副线圈两端电压与线圈匝数关小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com系可知可得即电压表示数，故B错误；A．由欧姆定律可知副线圈中的电流又解得故A错误；CD．R的功率由变压器的输入功率等于输出功率知故C正确，D错误。故选C。5．如图所示，为理想自耦变压器，其中P为变压器上的滑动触头，Q为滑动变阻器上的滑片，则以下说法正确的是（）A．适当调节变压器上的滑动触头P，该自耦变压器既可升压也可降压B．滑片Q不动，滑动触头P逆时针转动，电流表读数变大C．图示位置，D．滑动触头P不动，滑片Q缓慢向下滑动时，一直在减小【答案】B【详解】A．适当调节变压器上的滑动触头P，可改变副线圈的匝数，但副线圈匝数一直小于原线圈匝数，故该自耦变压器只能降压不能升压，A错误；小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.c...
