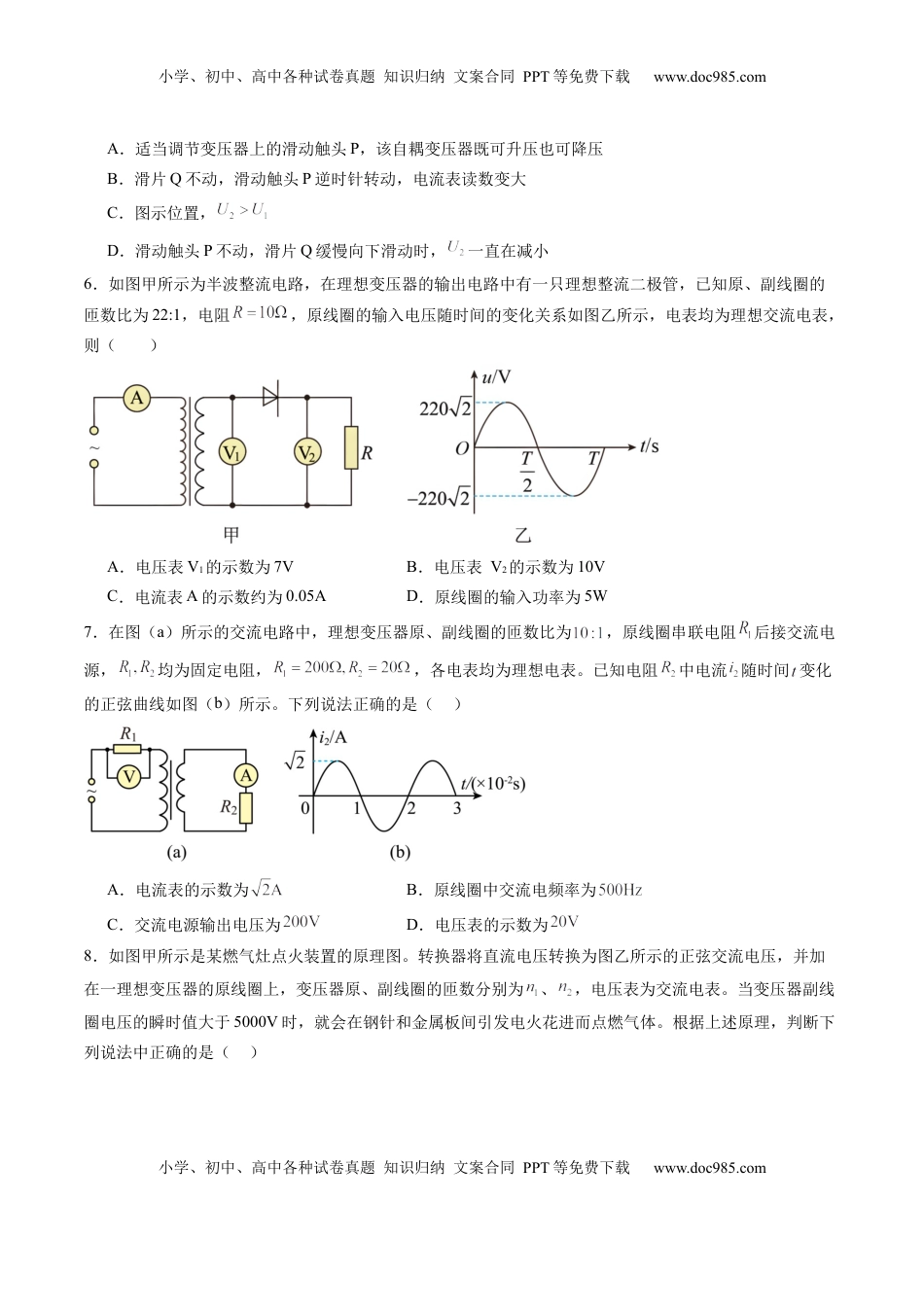

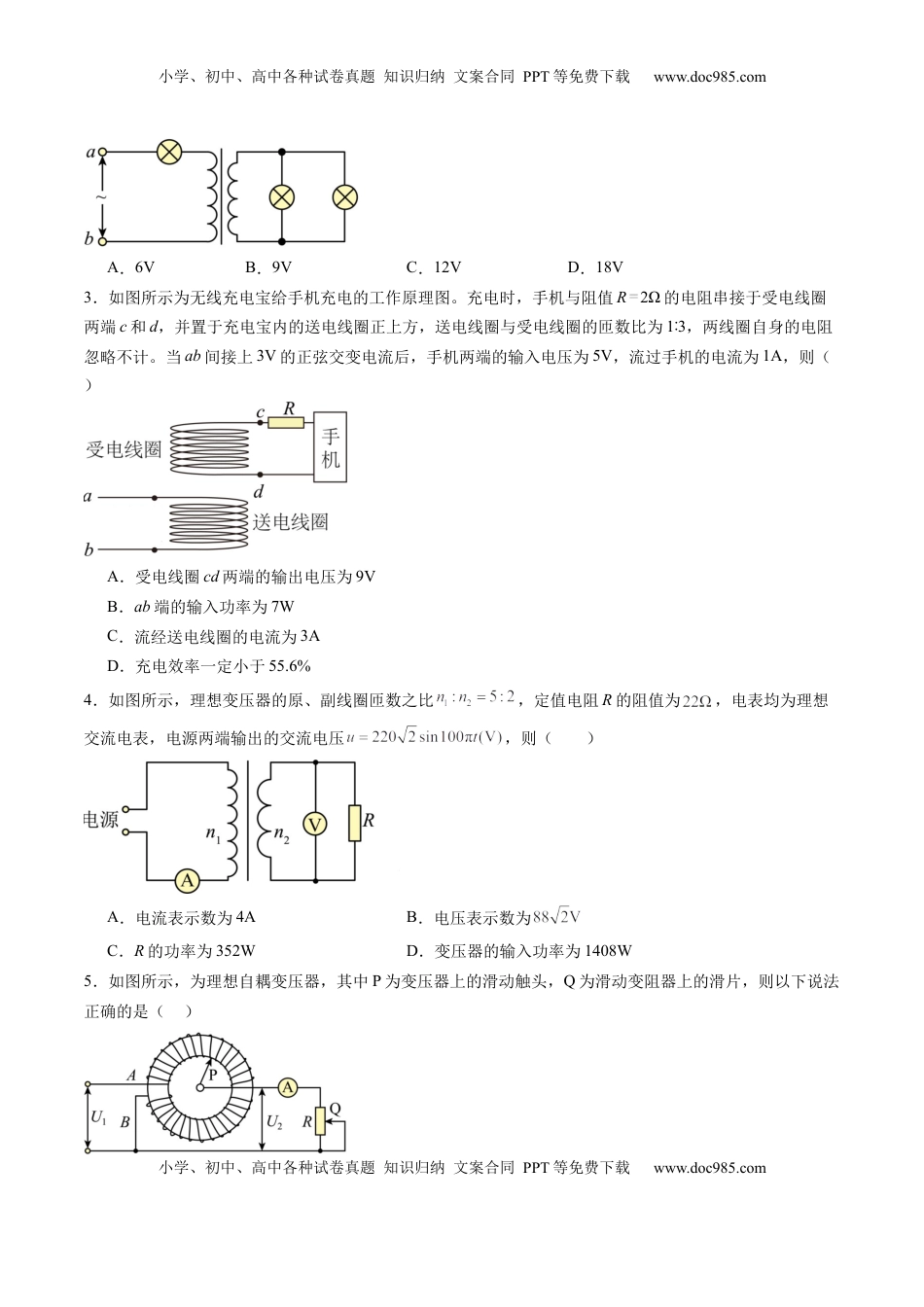

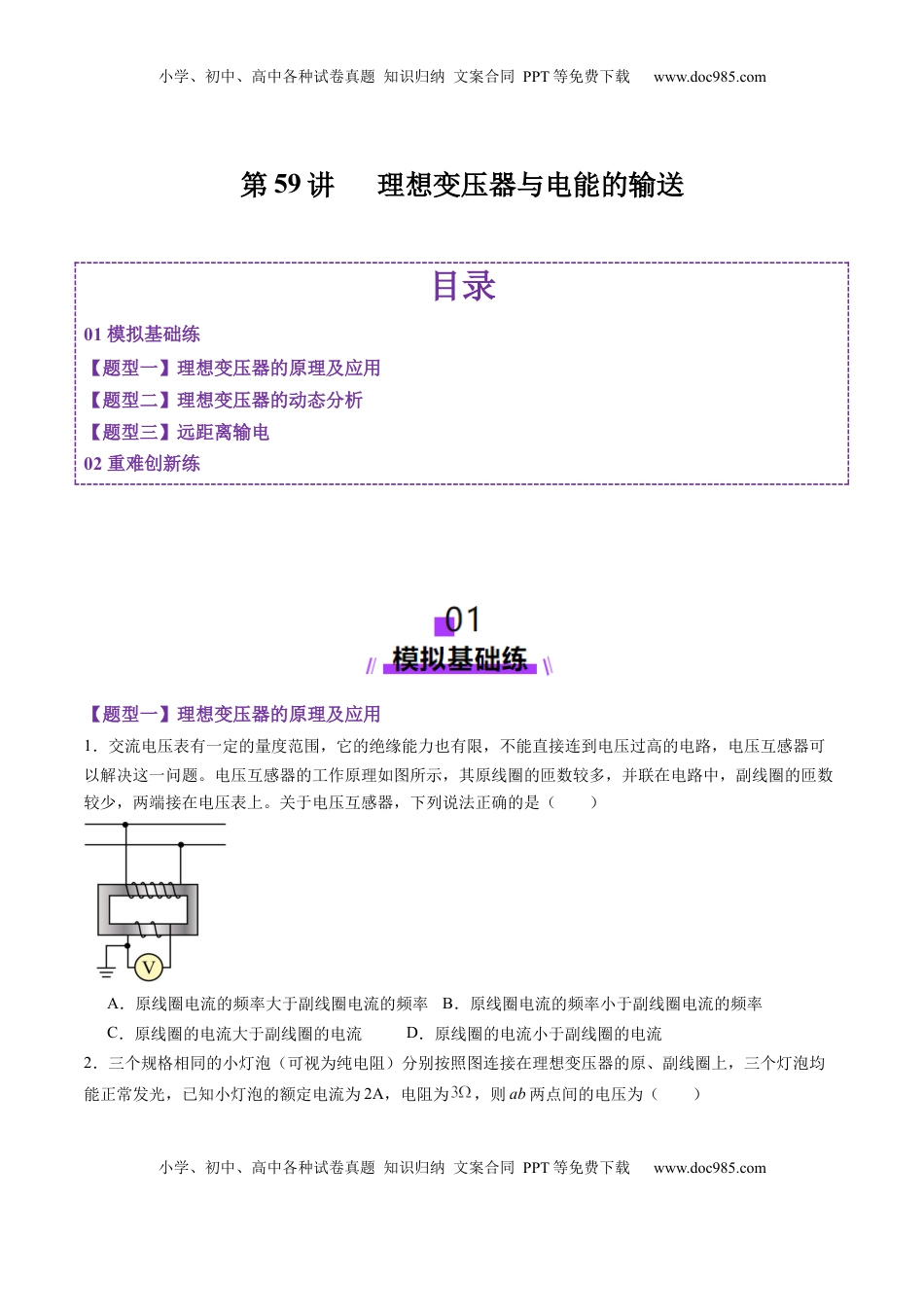

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第59讲理想变压器与电能的输送目录01模拟基础练【题型一】理想变压器的原理及应用【题型二】理想变压器的动态分析【题型三】远距离输电02重难创新练【题型一】理想变压器的原理及应用1．交流电压表有一定的量度范围，它的绝缘能力也有限，不能直接连到电压过高的电路，电压互感器可以解决这一问题。电压互感器的工作原理如图所示，其原线圈的匝数较多，并联在电路中，副线圈的匝数较少，两端接在电压表上。关于电压互感器，下列说法正确的是（）A．原线圈电流的频率大于副线圈电流的频率B．原线圈电流的频率小于副线圈电流的频率C．原线圈的电流大于副线圈的电流D．原线圈的电流小于副线圈的电流2．三个规格相同的小灯泡（可视为纯电阻）分别按照图连接在理想变压器的原、副线圈上，三个灯泡均能正常发光，已知小灯泡的额定电流为2A，电阻为，则ab两点间的电压为（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．6VB．9VC．12VD．18V3．如图所示为无线充电宝给手机充电的工作原理图。充电时，手机与阻值R2Ω的电阻串接于受电线圈两端c和d，并置于充电宝内的送电线圈正上方，送电线圈与受电线圈的匝数比为13∶，两线圈自身的电阻忽略不计。当ab间接上3V的正弦交变电流后，手机两端的输入电压为5V，流过手机的电流为1A，则（）A．受电线圈cd两端的输出电压为9VB．ab端的输入功率为7WC．流经送电线圈的电流为3AD．充电效率一定小于55.6%4．如图所示，理想变压器的原、副线圈匝数之比，定值电阻R的阻值为，电表均为理想交流电表，电源两端输出的交流电压，则（）A．电流表示数为4AB．电压表示数为C．R的功率为352WD．变压器的输入功率为1408W5．如图所示，为理想自耦变压器，其中P为变压器上的滑动触头，Q为滑动变阻器上的滑片，则以下说法正确的是（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．适当调节变压器上的滑动触头P，该自耦变压器既可升压也可降压B．滑片Q不动，滑动触头P逆时针转动，电流表读数变大C．图示位置，D．滑动触头P不动，滑片Q缓慢向下滑动时，一直在减小6．如图甲所示为半波整流电路，在理想变压器的输出电路中有一只理想整流二极管，已知原、副线圈的匝数比为22:1，电阻，原线圈的输入电压随时间的变化关系如图乙所示，电表均为理想交流电表，则（）A．电压表V1的示数为7VB．电压表V2的示数为10VC．电流表A的示数约为0.05AD．原线圈的输入功率为5W7．在图（a）所示的交流电路中，理想变压器原、副线圈的匝数比为，原线圈串联电阻后接交流电源，均为固定电阻，，各电表均为理想电表。已知电阻中电流随时间变化的正弦曲线如图（b）所示。下列说法正确的是（）A．电流表的示数为B．原线圈中交流电频率为C．交流电源输出电压为D．电压表的示数为8．如图甲所示是某燃气灶点火装置的原理图。转换器将直流电压转换为图乙所示的正弦交流电压，并加在一理想变压器的原线圈上，变压器原、副线圈的匝数分别为、，电压表为交流电表。当变压器副线圈电压的瞬时值大于5000V时，就会在钢针和金属板间引发电火花进而点燃气体。根据上述原理，判断下列说法中正确的是（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．开关闭合后电压表的示数为5VB．开关闭合后电压表的示数为2.5VC．变压器原、副线圈的匝数满足才能实现点火D．变压器原、副线圈的匝数满足才能实现点火9．我国的特高压输电技术居世界第一，如图所示，发电站输出稳定的电压，经升压变压器升至特高压进行远距离输送，再经过降压变压器降压后供用户端使用，用户端电阻可分为持续用电用户电阻（设为定值电阻）和灵活用电用户电阻（设为...
