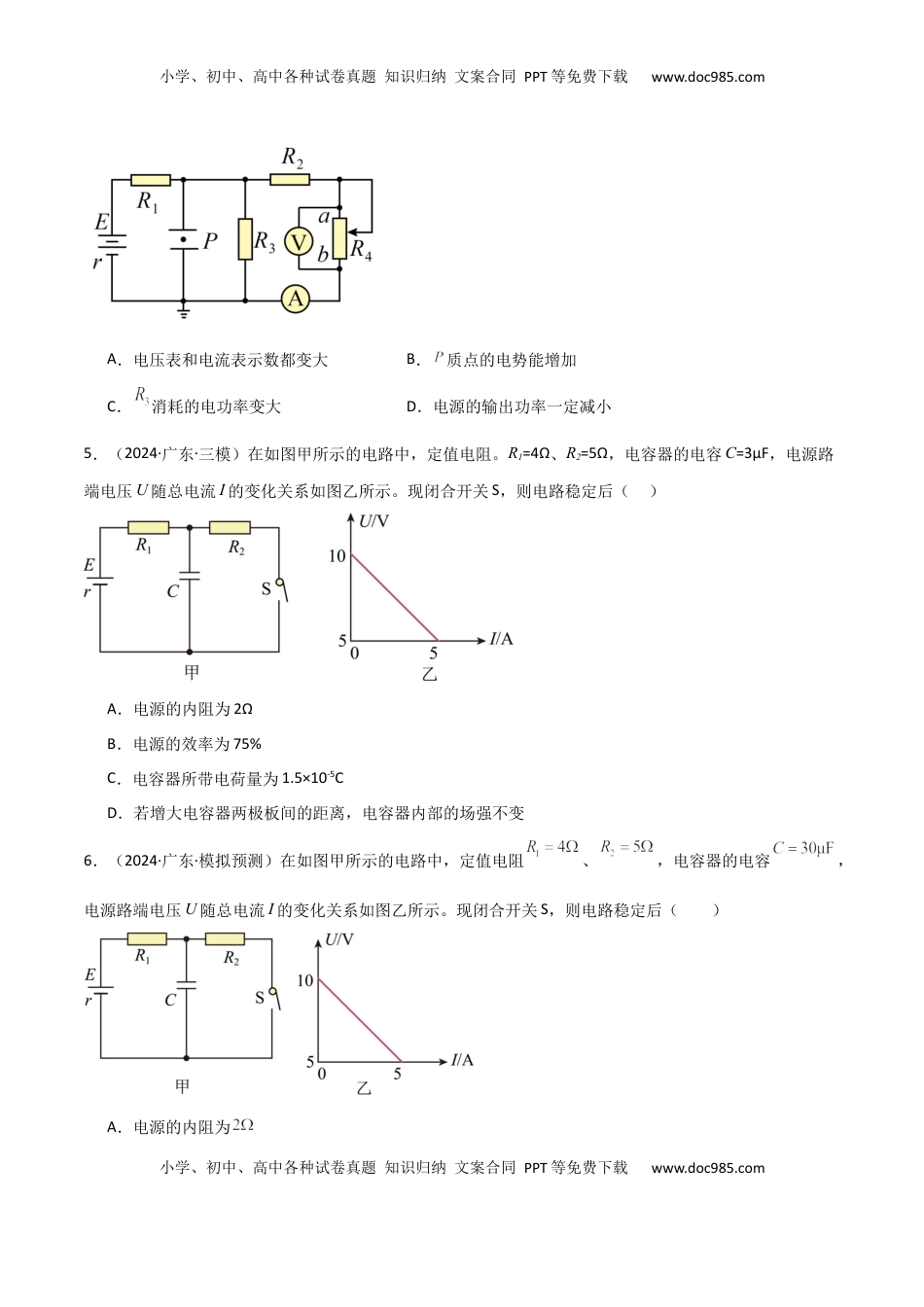

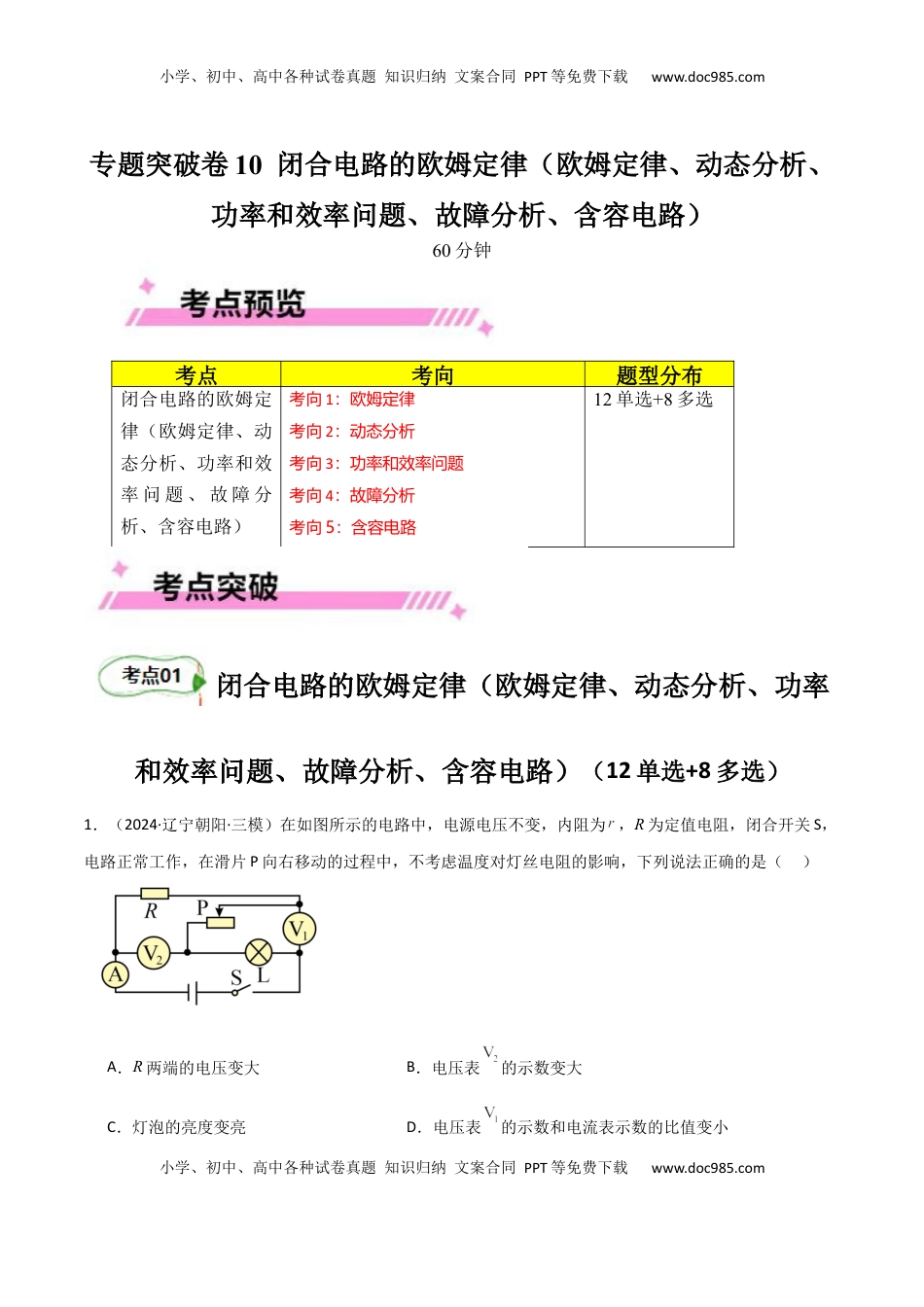

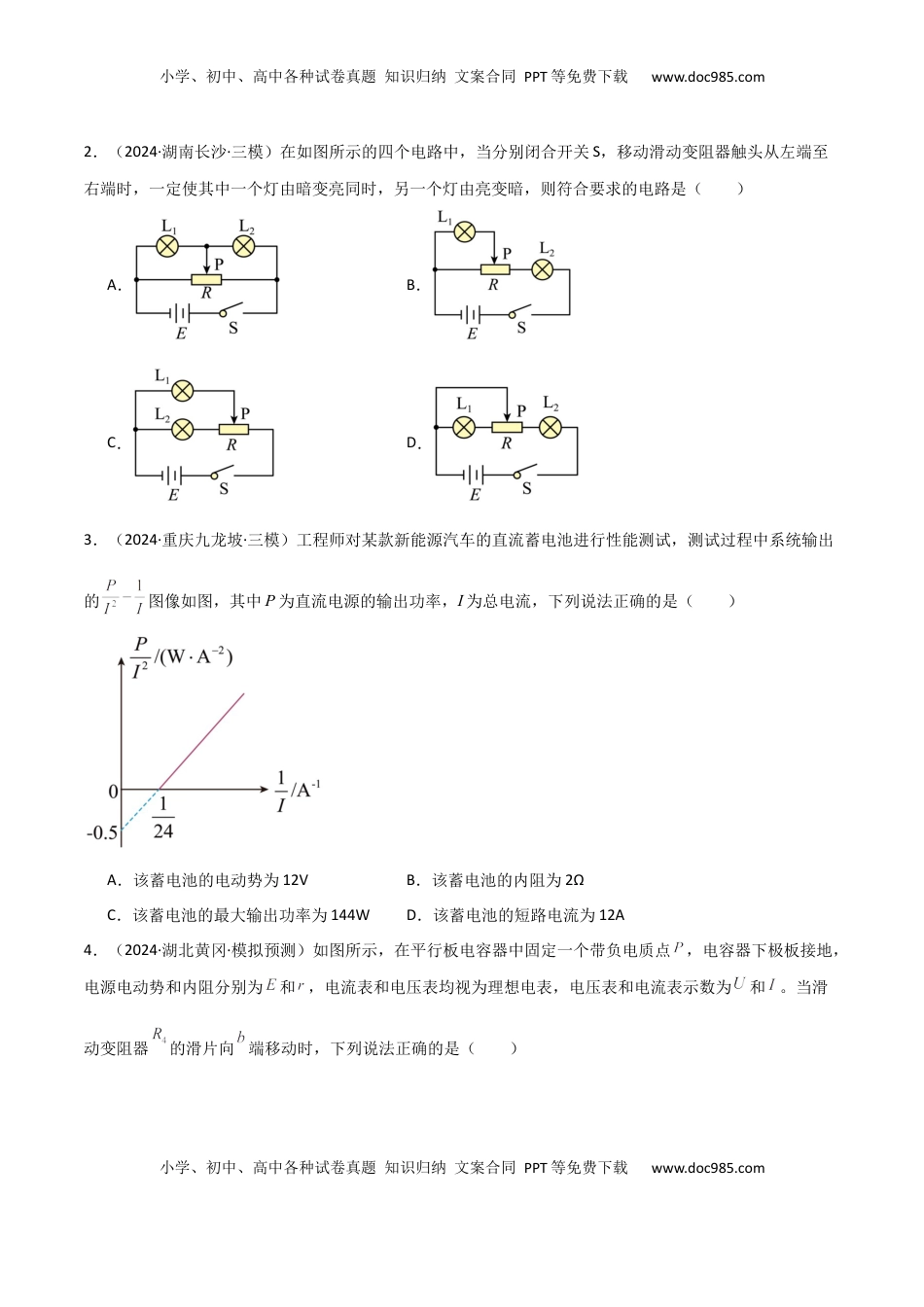

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com专题突破卷10闭合电路的欧姆定律（欧姆定律、动态分析、功率和效率问题、故障分析、含容电路）60分钟考点考向题型分布闭合电路的欧姆定律（欧姆定律、动态分析、功率和效率问题、故障分析、含容电路）考向1：欧姆定律考向2：动态分析考向3：功率和效率问题考向4：故障分析考向5：含容电路12单选+8多选闭合电路的欧姆定律（欧姆定律、动态分析、功率和效率问题、故障分析、含容电路）（12单选+8多选）1．（2024·辽宁朝阳·三模）在如图所示的电路中，电源电压不变，内阻为，R为定值电阻，闭合开关S，电路正常工作，在滑片P向右移动的过程中，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A．R两端的电压变大B．电压表的示数变大C．灯泡的亮度变亮D．电压表的示数和电流表示数的比值变小小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com2．（2024·湖南长沙·三模）在如图所示的四个电路中，当分别闭合开关S，移动滑动变阻器触头从左端至右端时，一定使其中一个灯由暗变亮同时，另一个灯由亮变暗，则符合要求的电路是（）A．B．C．D．3．（2024·重庆九龙坡·三模）工程师对某款新能源汽车的直流蓄电池进行性能测试，测试过程中系统输出的图像如图，其中P为直流电源的输出功率，I为总电流，下列说法正确的是（）A．该蓄电池的电动势为12VB．该蓄电池的内阻为2ΩC．该蓄电池的最大输出功率为144WD．该蓄电池的短路电流为12A4．（2024·湖北黄冈·模拟预测）如图所示，在平行板电容器中固定一个带负电质点，电容器下极板接地，电源电动势和内阻分别为和，电流表和电压表均视为理想电表，电压表和电流表示数为和。当滑动变阻器的滑片向端移动时，下列说法正确的是（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．电压表和电流表示数都变大B．质点的电势能增加C．消耗的电功率变大D．电源的输出功率一定减小5．（2024·广东·三模）在如图甲所示的电路中，定值电阻。R1=4Ω、R2=5Ω，电容器的电容C=3μF，电源路端电压U随总电流I的变化关系如图乙所示。现闭合开关S，则电路稳定后（）A．电源的内阻为2ΩB．电源的效率为75%C．电容器所带电荷量为1.5×10-5CD．若增大电容器两极板间的距离，电容器内部的场强不变6．（2024·广东·模拟预测）在如图甲所示的电路中，定值电阻、，电容器的电容，电源路端电压U随总电流I的变化关系如图乙所示。现闭合开关S，则电路稳定后（）A．电源的内阻为小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comB．电源的效率为75%C．电容器所带电荷量为D．若增大电容器两极板间的距离，电容器内部的场强不变7．（2024·全国·模拟预测）在如图甲所示的电路中，电源电动势保持不变，不计内阻，为定值电阻，移动滑动变阻器的滑片P，电压表和电流表均为理想电表，两者示数的关系图线如图乙所示，则（）A．电源电动势为B．定值电阻的阻值为C．的电功率最大为D．的电功率最大为8．（2024·北京丰台·二模）如图所示，电源电动势为，电路中有AB、CD、EF、GH四根连接电路的导线，其中一根导线内部的铜丝是断的，电路其余部分完好。为了查出故障导线，某同学选用多用电表直流挡，闭合开关后，将多用电表红表笔接在A接线柱上，黑表笔依次接在B、D、F所示的接线柱上，多用电表的示数分别为、、。可判断出故障导线是（）A．ABB．CDC．EFD．GH小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com9．（2024·河北石家庄·三模）如图所示，电源电动势，内阻不计，滑动变阻器的最大阻值为，两定值电阻、...
