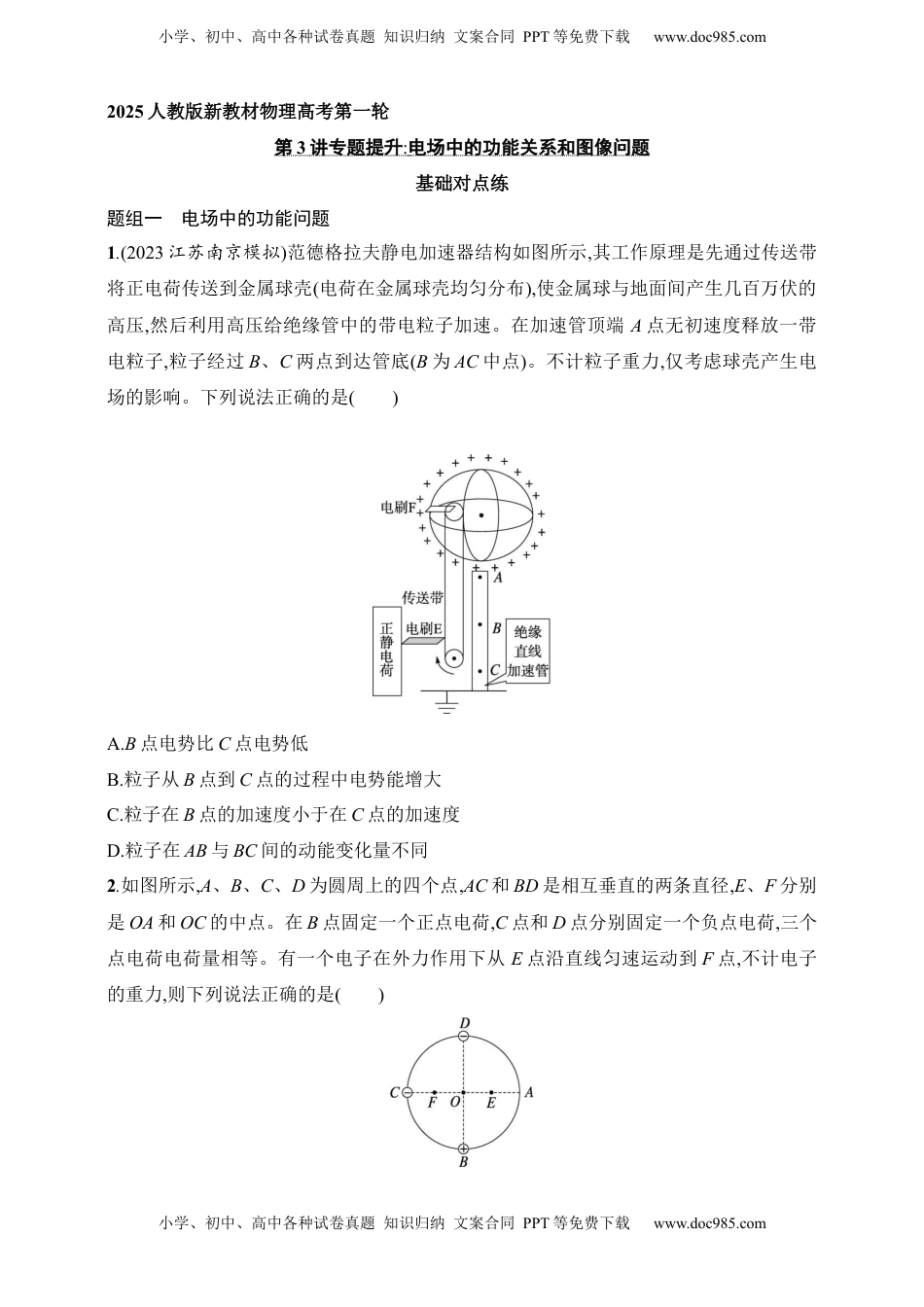

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com2025人教版新教材物理高考第一轮第3讲专题提升:电场中的功能关系和图像问题基础对点练题组一电场中的功能问题1.(2023江苏南京模拟)范德格拉夫静电加速器结构如图所示,其工作原理是先通过传送带将正电荷传送到金属球壳(电荷在金属球壳均匀分布),使金属球与地面间产生几百万伏的高压,然后利用高压给绝缘管中的带电粒子加速。在加速管顶端A点无初速度释放一带电粒子,粒子经过B、C两点到达管底(B为AC中点)。不计粒子重力,仅考虑球壳产生电场的影响。下列说法正确的是()A.B点电势比C点电势低B.粒子从B点到C点的过程中电势能增大C.粒子在B点的加速度小于在C点的加速度D.粒子在AB与BC间的动能变化量不同2.如图所示,A、B、C、D为圆周上的四个点,AC和BD是相互垂直的两条直径,E、F分别是OA和OC的中点。在B点固定一个正点电荷,C点和D点分别固定一个负点电荷,三个点电荷电荷量相等。有一个电子在外力作用下从E点沿直线匀速运动到F点,不计电子的重力,则下列说法正确的是()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA.电子在运动过程中,所受的外力大小不变,电势能不变且等于零B.E点处的电场强度方向与F点处的电场强度方向相同C.电子在运动过程中,静电力先做负功后做正功D.电子在运动过程中,外力始终做正功3.(2024河南开封模拟)如图所示,半径为R的光滑绝缘圆环固定在竖直面内,圆环上直径AB、CD之间的夹角为60°,OE与OB之间的夹角也为60°。在A、C两点分别固定电荷量均为Q的正点电荷,电荷量为q的带正电小环套在圆环上,小环在B点由静止释放。已知点电荷周围某点的电势φ=kQr,式中Q为点电荷的电荷量,r为该点到点电荷的距离,k为静电力常量,不计带电小环的重力,则带电小环运动到E点时的动能为()A.\(9-4❑√3\)kqQ6RB.\(9+4❑√3\)kqQ6RC.\(3-2❑√3\)kqQ3RD.\(9-2❑√3\)kqQ6R题组二电场中的图像问题4.(2023上海模拟)空间中有一电场,电势分布如图所示,现放入一个负点电荷,随后向右移动此电荷,下列点电荷电势能随位置变化的图像正确的是()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com5.(多选)如图甲所示,a、b是点电荷电场中同一电场线上的两点,一个带电粒子在a点由静止释放,仅在静电力作用下从a点向b点运动,粒子的动能与位移之间的关系如图乙所示,则下列说法正确的是()A.带电粒子与场源电荷带异种电荷B.a点电势比b点电势高C.a点电场强度比b点电场强度大D.带电粒子在a点的电势能比在b点的电势能大6.(2024浙江温州一模)两个电荷量分别为q1和q2的点电荷固定在x轴上的a、b两点,两点电荷连线上各点电势φ随x变化的关系如图所示,其中c为ab连线上电势最低的点。取无穷远处电势为0,则下列说法正确的是()A.两点电荷均带正电,且q1<q2B.a、c两点间电场方向沿x轴负方向C.负电荷从a移到b的过程中,电势能先增大后减小D.a、c两点间沿x轴正方向的电场强度先增大后减小7.如图甲所示,以两等量正点电荷连线的中点作为原点,沿中垂线建立x轴,x轴上各点的电场强度E随x变化的图像如图乙所示。下列说法正确的是()A.x=-1m处电场强度的大小小于x=2m处电场强度的大小B.x=1m处的电势低于x=2m处的电势C.将电子沿x轴从x=1m处移动到x=-1m处的过程中,电子的电势能先减小后增大D.将电子沿x轴从x=1m处移动到x=-1m处的过程中,电子所受静电力先减小后增大小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com8.如图甲所示,O、P为光滑绝缘水平面上一条电场线上的两点,两点相距0.3m,电场线上各点的电势φ随距O点的距离x变化的关系如图乙所示。图中斜虚线为图线在点P(0.3m,200V)的切线,切线与x轴交于0.5m处。将一质量为1×10-3kg、电荷量绝对值为2×10-6C的小物块从O点由静止释...
