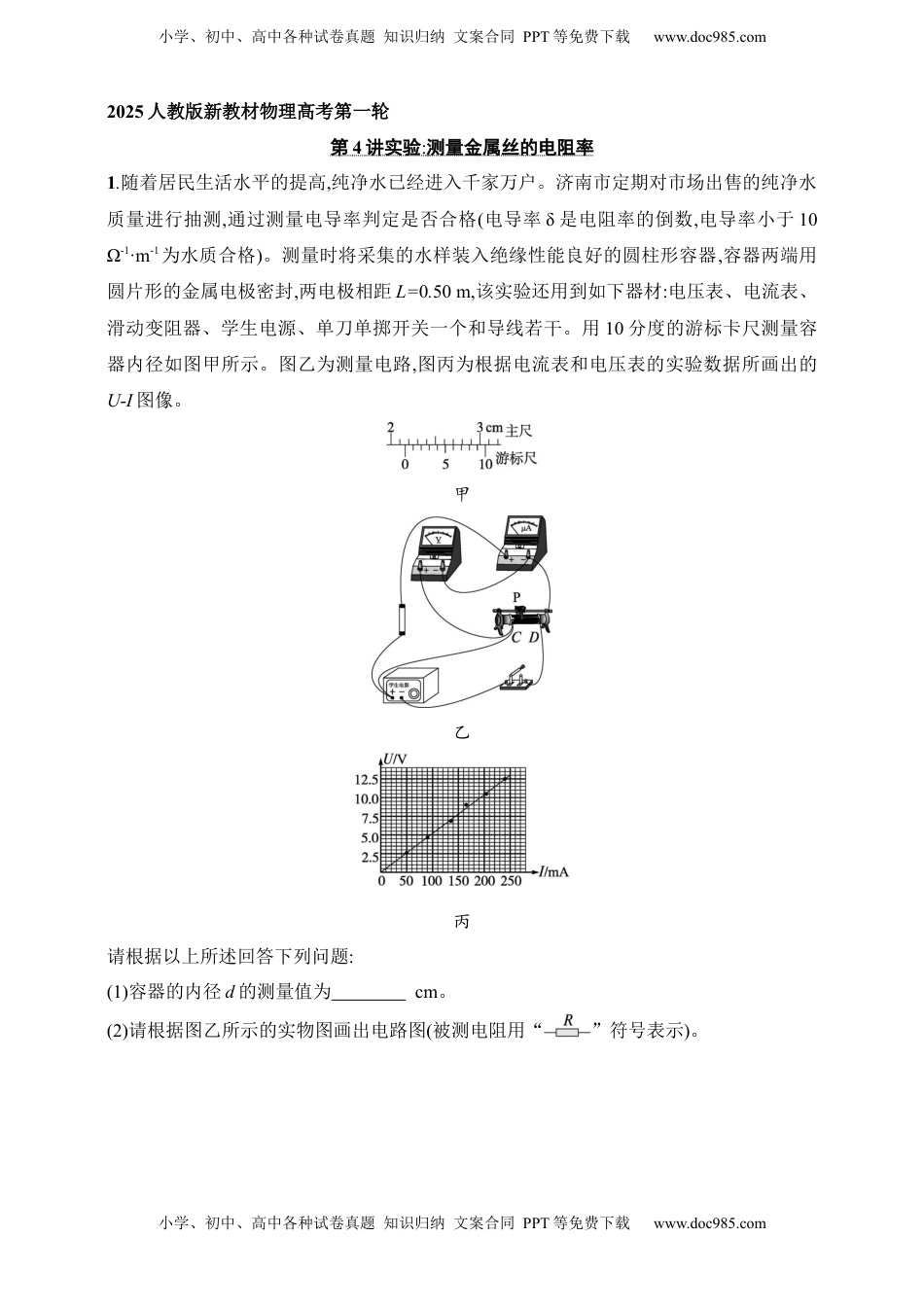

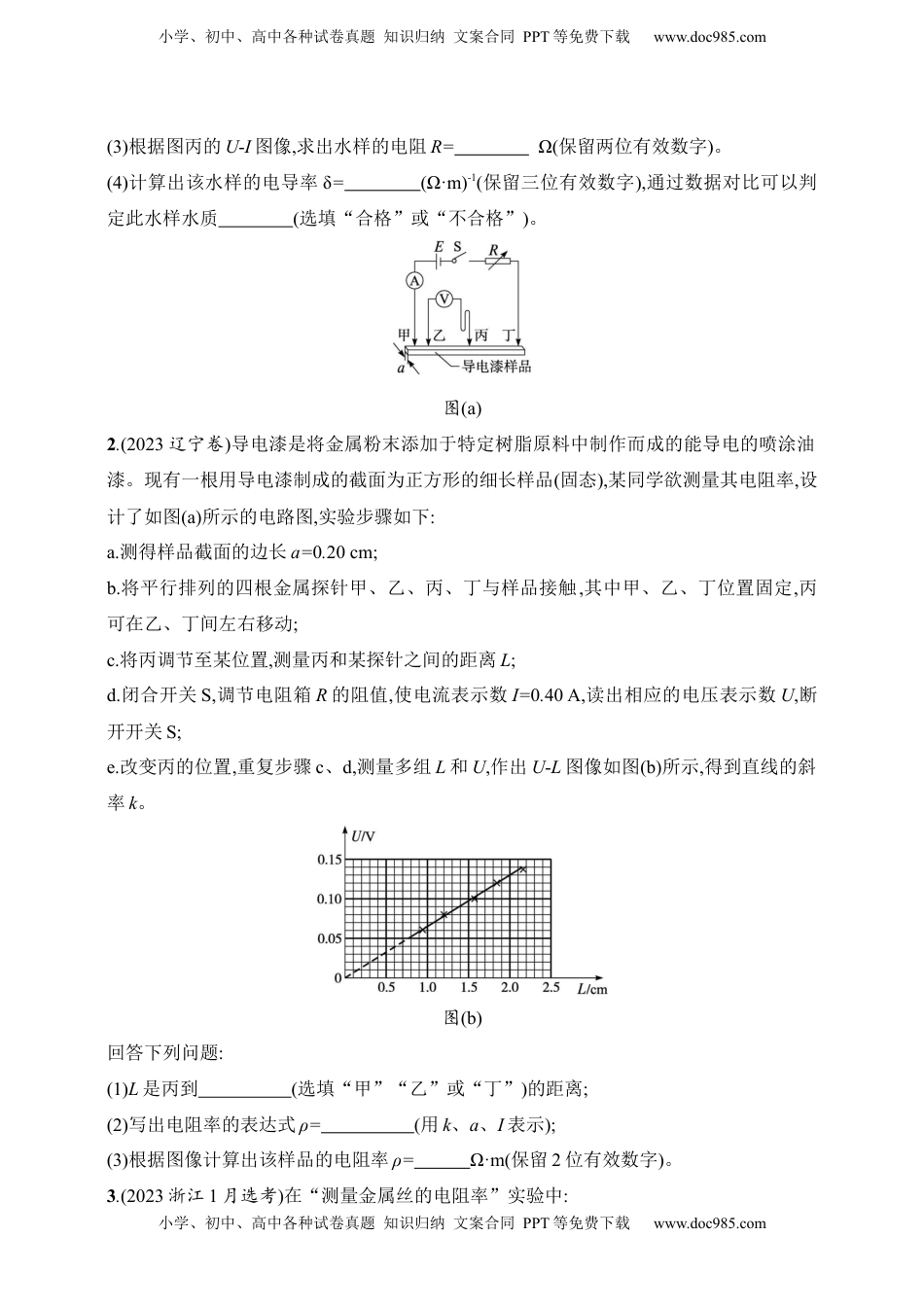

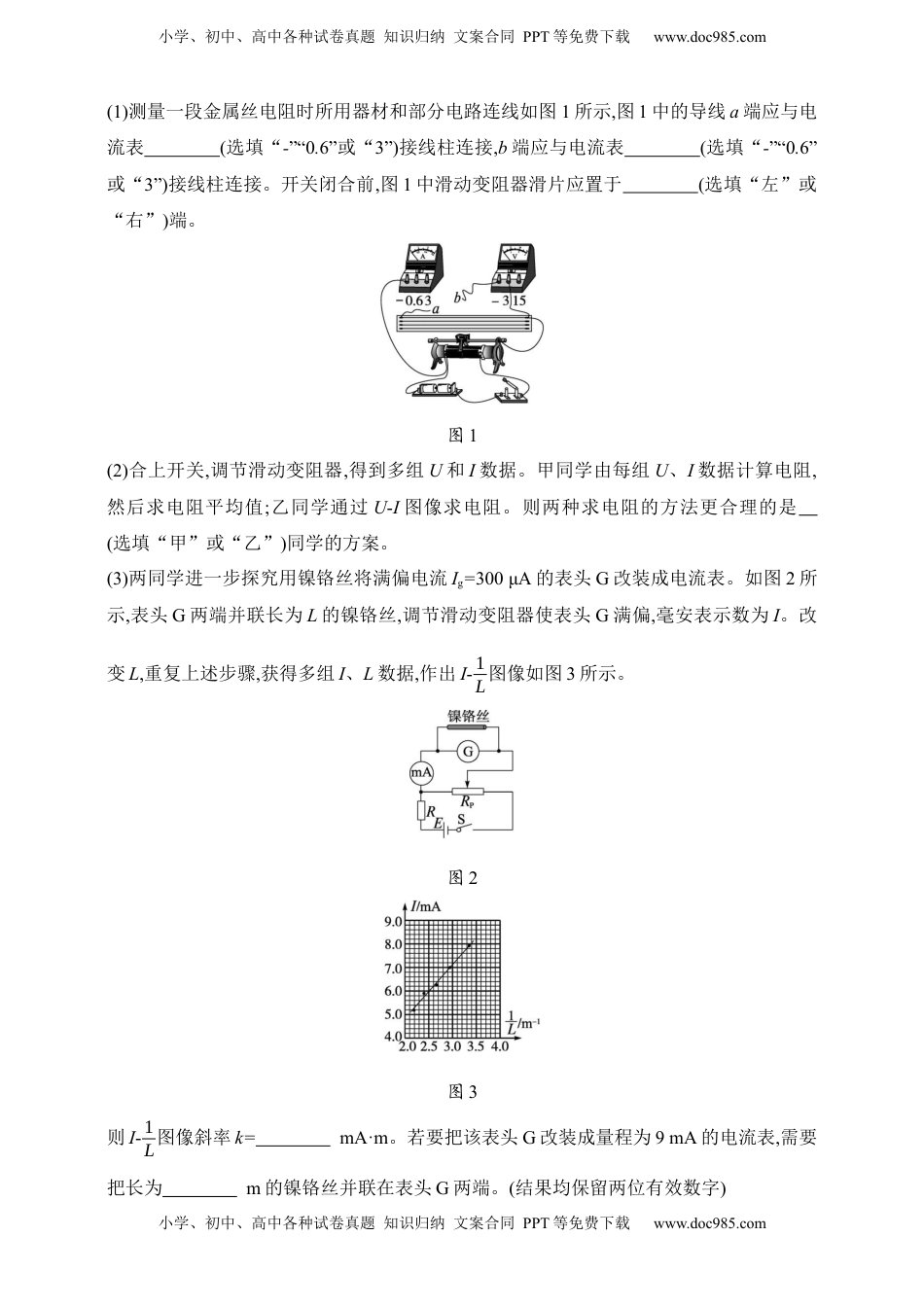

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com2025人教版新教材物理高考第一轮第4讲实验:测量金属丝的电阻率1.随着居民生活水平的提高,纯净水已经进入千家万户。济南市定期对市场出售的纯净水质量进行抽测,通过测量电导率判定是否合格(电导率δ是电阻率的倒数,电导率小于10Ω-1·m-1为水质合格)。测量时将采集的水样装入绝缘性能良好的圆柱形容器,容器两端用圆片形的金属电极密封,两电极相距L=0.50m,该实验还用到如下器材:电压表、电流表、滑动变阻器、学生电源、单刀单掷开关一个和导线若干。用10分度的游标卡尺测量容器内径如图甲所示。图乙为测量电路,图丙为根据电流表和电压表的实验数据所画出的U-I图像。甲乙丙请根据以上所述回答下列问题:(1)容器的内径d的测量值为cm。(2)请根据图乙所示的实物图画出电路图(被测电阻用“”符号表示)。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(3)根据图丙的U-I图像,求出水样的电阻R=Ω(保留两位有效数字)。(4)计算出该水样的电导率δ=(Ω·m)-1(保留三位有效数字),通过数据对比可以判定此水样水质(选填“合格”或“不合格”)。图(a)2.(2023辽宁卷)导电漆是将金属粉末添加于特定树脂原料中制作而成的能导电的喷涂油漆。现有一根用导电漆制成的截面为正方形的细长样品(固态),某同学欲测量其电阻率,设计了如图(a)所示的电路图,实验步骤如下:a.测得样品截面的边长a=0.20cm;b.将平行排列的四根金属探针甲、乙、丙、丁与样品接触,其中甲、乙、丁位置固定,丙可在乙、丁间左右移动;c.将丙调节至某位置,测量丙和某探针之间的距离L;d.闭合开关S,调节电阻箱R的阻值,使电流表示数I=0.40A,读出相应的电压表示数U,断开开关S;e.改变丙的位置,重复步骤c、d,测量多组L和U,作出U-L图像如图(b)所示,得到直线的斜率k。图(b)回答下列问题:(1)L是丙到(选填“甲”“乙”或“丁”)的距离;(2)写出电阻率的表达式ρ=(用k、a、I表示);(3)根据图像计算出该样品的电阻率ρ=Ω·m(保留2位有效数字)。3.(2023浙江1月选考)在“测量金属丝的电阻率”实验中:小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(1)测量一段金属丝电阻时所用器材和部分电路连线如图1所示,图1中的导线a端应与电流表(选填“-”“0.6”或“3”)接线柱连接,b端应与电流表(选填“-”“0.6”或“3”)接线柱连接。开关闭合前,图1中滑动变阻器滑片应置于(选填“左”或“右”)端。图1(2)合上开关,调节滑动变阻器,得到多组U和I数据。甲同学由每组U、I数据计算电阻,然后求电阻平均值;乙同学通过U-I图像求电阻。则两种求电阻的方法更合理的是(选填“甲”或“乙”)同学的方案。(3)两同学进一步探究用镍铬丝将满偏电流Ig=300μA的表头G改装成电流表。如图2所示,表头G两端并联长为L的镍铬丝,调节滑动变阻器使表头G满偏,毫安表示数为I。改变L,重复上述步骤,获得多组I、L数据,作出I-1L图像如图3所示。图2图3则I-1L图像斜率k=mA·m。若要把该表头G改装成量程为9mA的电流表,需要把长为m的镍铬丝并联在表头G两端。(结果均保留两位有效数字)小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com4.在“测量金属丝的电阻率”的实验中,某同学选择一根粗细均匀、阻值约为5Ω的电阻丝进行测量。甲(1)先测量电阻丝的长度,再用螺旋测微器测量其直径,结果如图甲所示为mm。(2)现有电源(电动势E为3.0V,内阻不计)、开关和导线若干,以及下列器材:A.电流表(量程0~0.6A,内阻约0.2Ω)B.电压表(量程0~3V,内阻约3kΩ)C.滑动变阻器(0~5Ω,额定电流2A)D.滑动变阻器(0~200Ω,额定电流1A)为减小误差,且电压调节范围尽量大,滑动变阻器应选(填器材前的字母)。(3)补充完成图乙中实物间的连接。乙(4)上述实验,下列说法正确的是。A...
