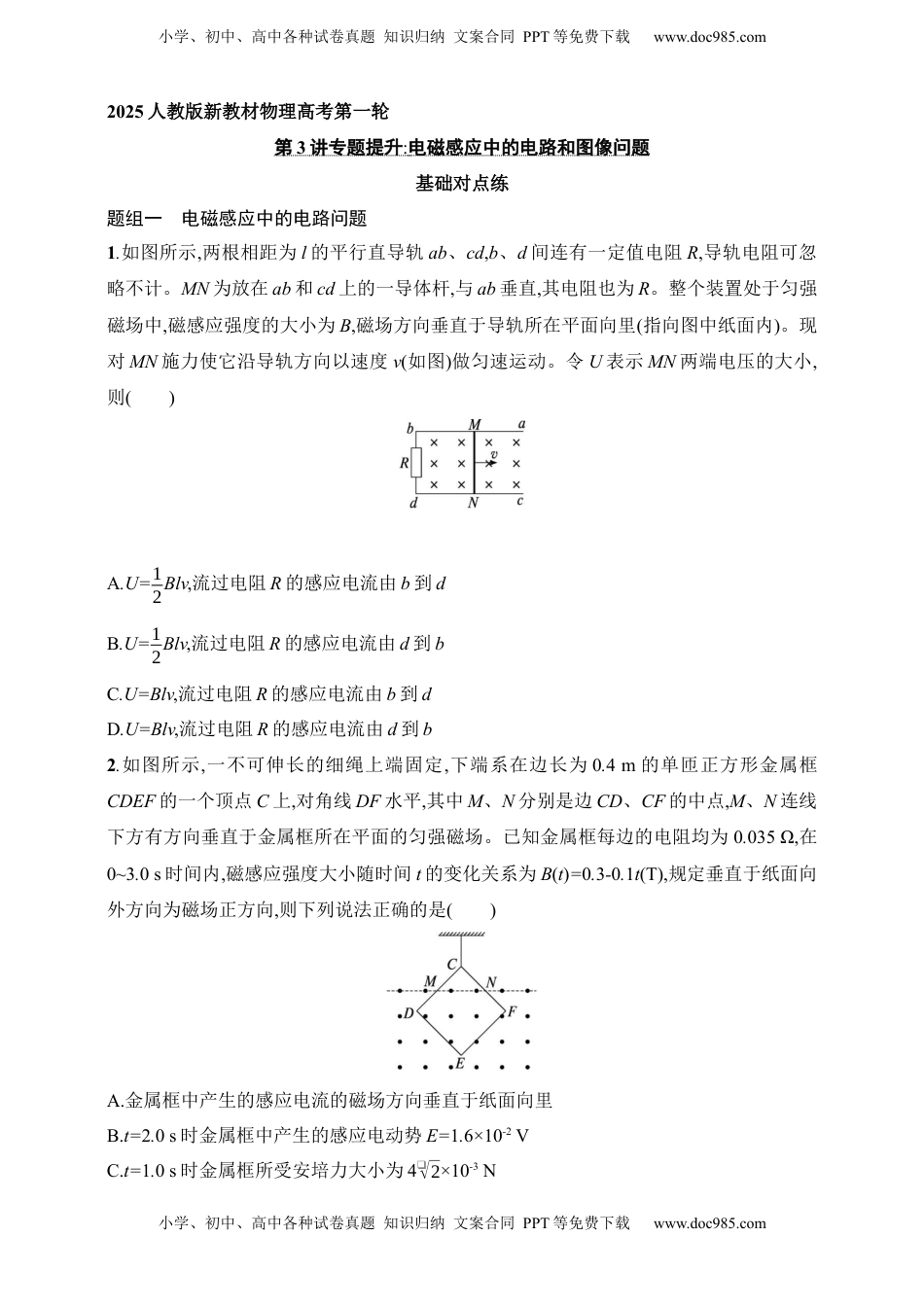

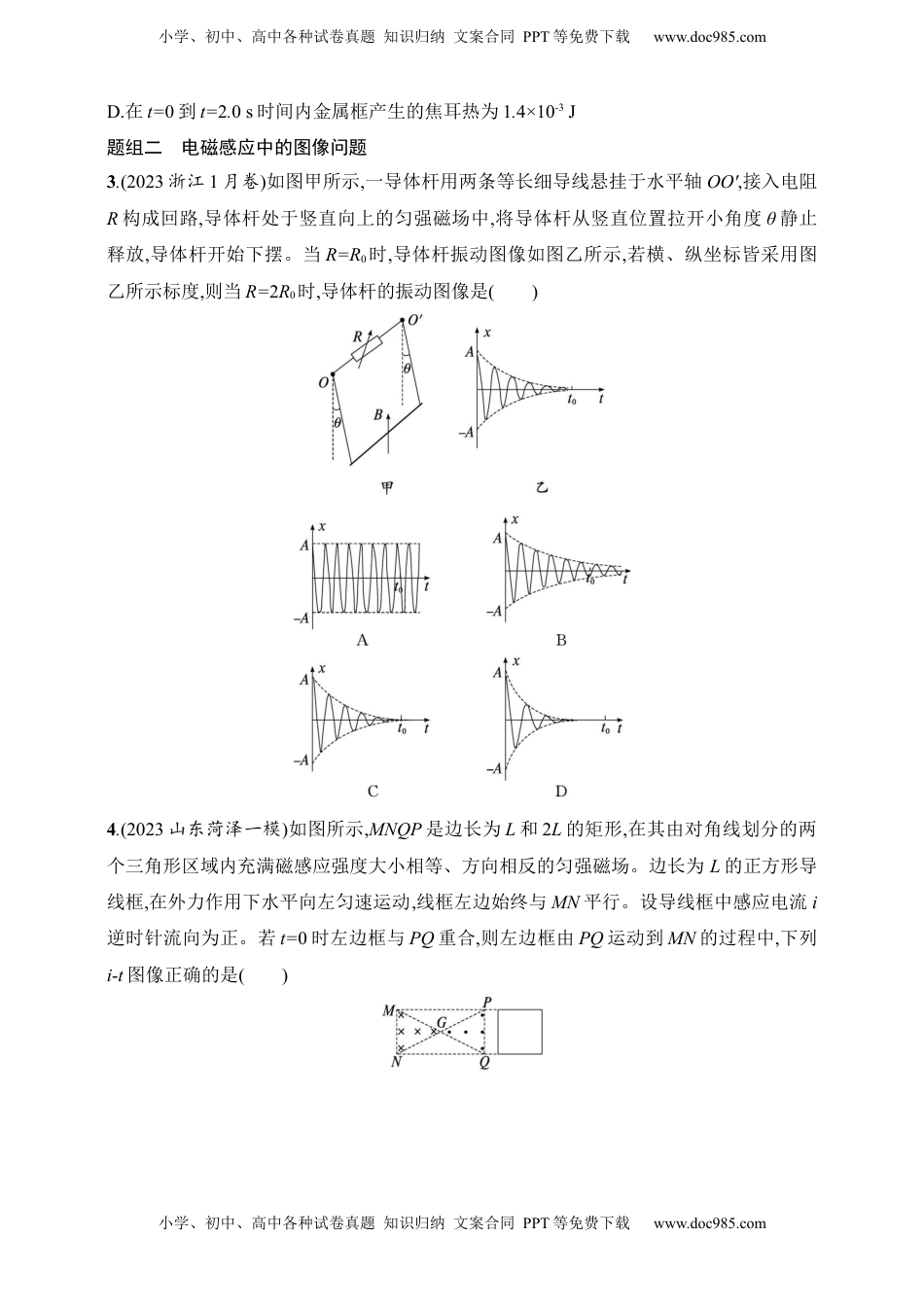

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com2025人教版新教材物理高考第一轮第3讲专题提升:电磁感应中的电路和图像问题基础对点练题组一电磁感应中的电路问题1.如图所示,两根相距为l的平行直导轨ab、cd,b、d间连有一定值电阻R,导轨电阻可忽略不计。MN为放在ab和cd上的一导体杆,与ab垂直,其电阻也为R。整个装置处于匀强磁场中,磁感应强度的大小为B,磁场方向垂直于导轨所在平面向里(指向图中纸面内)。现对MN施力使它沿导轨方向以速度v(如图)做匀速运动。令U表示MN两端电压的大小,则()A.U=12Blv,流过电阻R的感应电流由b到dB.U=12Blv,流过电阻R的感应电流由d到bC.U=Blv,流过电阻R的感应电流由b到dD.U=Blv,流过电阻R的感应电流由d到b2.如图所示,一不可伸长的细绳上端固定,下端系在边长为0.4m的单匝正方形金属框CDEF的一个顶点C上,对角线DF水平,其中M、N分别是边CD、CF的中点,M、N连线下方有方向垂直于金属框所在平面的匀强磁场。已知金属框每边的电阻均为0.035Ω,在0~3.0s时间内,磁感应强度大小随时间t的变化关系为B(t)=0.3-0.1t(T),规定垂直于纸面向外方向为磁场正方向,则下列说法正确的是()A.金属框中产生的感应电流的磁场方向垂直于纸面向里B.t=2.0s时金属框中产生的感应电动势E=1.6×10-2VC.t=1.0s时金属框所受安培力大小为4❑√2×10-3N小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comD.在t=0到t=2.0s时间内金属框产生的焦耳热为1.4×10-3J题组二电磁感应中的图像问题3.(2023浙江1月卷)如图甲所示,一导体杆用两条等长细导线悬挂于水平轴OO',接入电阻R构成回路,导体杆处于竖直向上的匀强磁场中,将导体杆从竖直位置拉开小角度θ静止释放,导体杆开始下摆。当R=R0时,导体杆振动图像如图乙所示,若横、纵坐标皆采用图乙所示标度,则当R=2R0时,导体杆的振动图像是()4.(2023山东菏泽一模)如图所示,MNQP是边长为L和2L的矩形,在其由对角线划分的两个三角形区域内充满磁感应强度大小相等、方向相反的匀强磁场。边长为L的正方形导线框,在外力作用下水平向左匀速运动,线框左边始终与MN平行。设导线框中感应电流i逆时针流向为正。若t=0时左边框与PQ重合,则左边框由PQ运动到MN的过程中,下列i-t图像正确的是()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com5.(多选)轻质细线吊着一质量为m=1kg、边长为0.2m、电阻R=1Ω、匝数n=10的正方形闭合线圈abcd,bd下方区域分布着磁场,如图甲所示。磁场方向垂直纸面向里,磁感应强度大小随时间变化的关系如图乙所示。不考虑线圈的形变和电阻的变化,整个过程细线未断且线圈始终处于静止状态,g取10m/s2。则下列判断正确的是()A.线圈中感应电流的方向为adcbaB.线圈中的感应电流大小为0.2AC.0~2s时间内线圈中产生的热量为0.02JD.6s时线圈受安培力的大小为0.8❑√2N综合提升练6.(多选)(2024山东临沂一模)如图所示,两电阻不计的光滑平行导轨水平放置,MN部分的宽度为2l,PQ部分的宽度为l,金属棒a和b的质量分别为2m和m,其电阻大小分别为2R和R,金属棒a和b分别静止在MN和PQ上,垂直于导轨且相距足够远,整个装置处于方向竖直向下的匀强磁场中,磁感应强度大小为B。现对金属棒a施加水平向右的恒力F,两棒运动时始终保持平行且金属棒a总在MN上运动,金属棒b总在PQ上运动,经过足够长时间后,下列说法正确的是()A.金属棒a与b均做匀速直线运动且距离逐渐减小B.金属棒a与b均做匀变速运动且加速度之比为1∶2C.流过金属棒a的电流大小为2F5Bl小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comD.回路中的感应电动势保持不变,大小为FRBl7.(多选)如图所示,竖直固定的光滑圆弧形金属导轨PQ半径为r,O为圆心,P、O之间用导线连接阻值为R的电阻。粗细均匀的轻质金属棒的一端通过...
