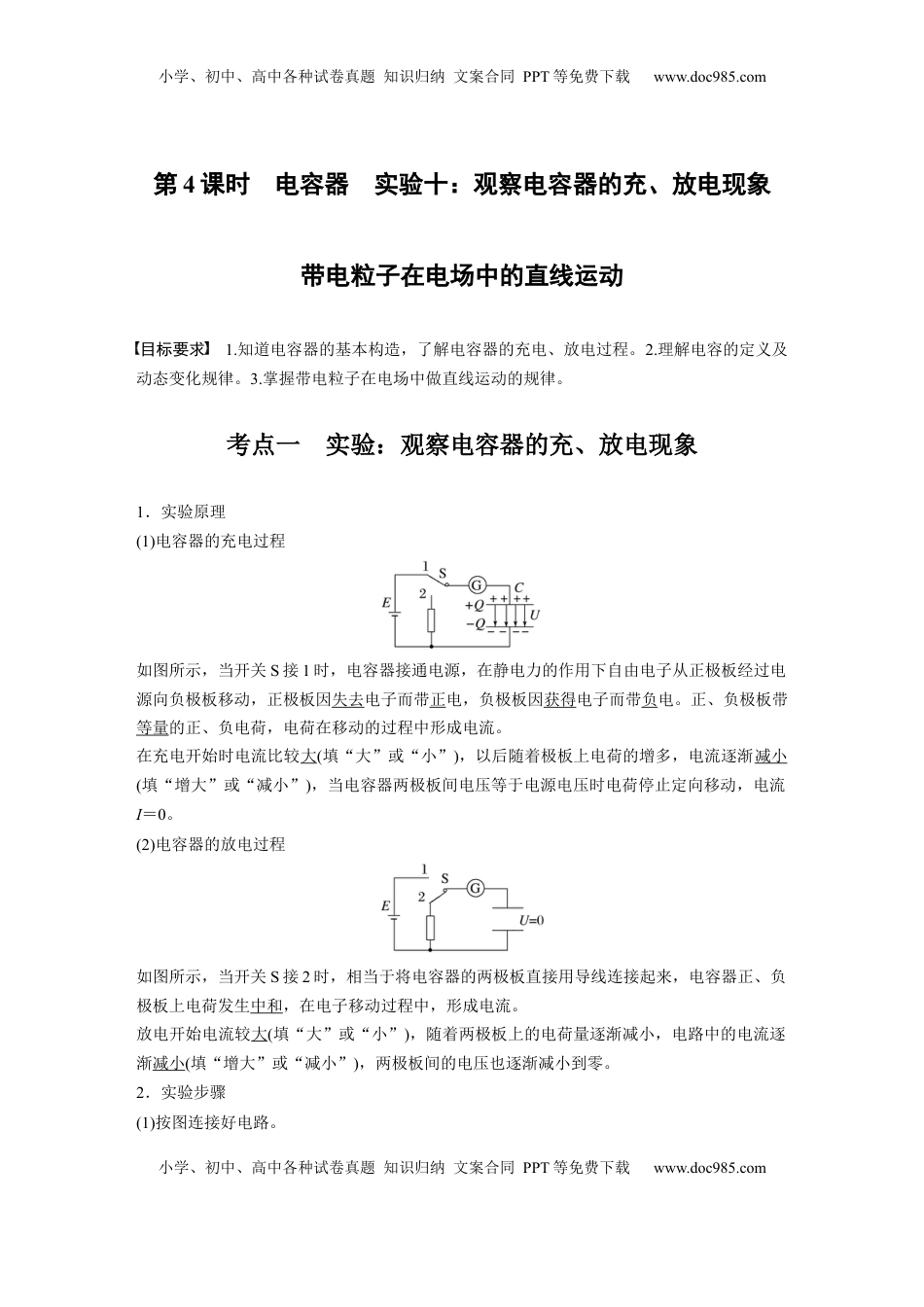

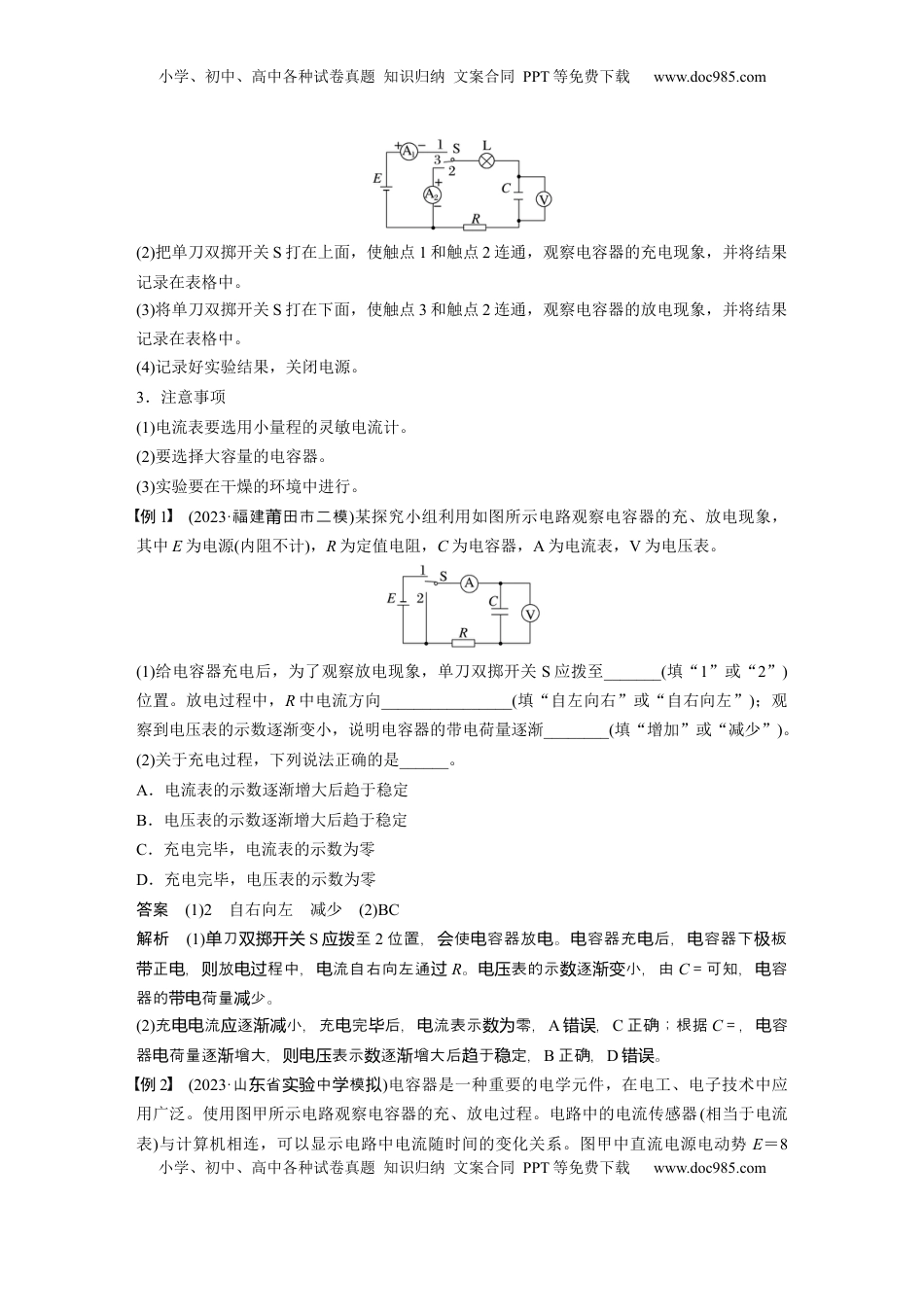

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第4课时电容器实验十：观察电容器的充、放电现象带电粒子在电场中的直线运动目标要求1.知道电容器的基本构造，了解电容器的充电、放电过程。2.理解电容的定义及动态变化规律。3.掌握带电粒子在电场中做直线运动的规律。考点一实验：观察电容器的充、放电现象1．实验原理(1)电容器的充电过程如图所示，当开关S接1时，电容器接通电源，在静电力的作用下自由电子从正极板经过电源向负极板移动，正极板因失去电子而带正电，负极板因获得电子而带负电。正、负极板带等量的正、负电荷，电荷在移动的过程中形成电流。在充电开始时电流比较大(填“大”或“小”)，以后随着极板上电荷的增多，电流逐渐减小(填“增大”或“减小”)，当电容器两极板间电压等于电源电压时电荷停止定向移动，电流I＝0。(2)电容器的放电过程如图所示，当开关S接2时，相当于将电容器的两极板直接用导线连接起来，电容器正、负极板上电荷发生中和，在电子移动过程中，形成电流。放电开始电流较大(填“大”或“小”)，随着两极板上的电荷量逐渐减小，电路中的电流逐渐减小(填“增大”或“减小”)，两极板间的电压也逐渐减小到零。2．实验步骤(1)按图连接好电路。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(2)把单刀双掷开关S打在上面，使触点1和触点2连通，观察电容器的充电现象，并将结果记录在表格中。(3)将单刀双掷开关S打在下面，使触点3和触点2连通，观察电容器的放电现象，并将结果记录在表格中。(4)记录好实验结果，关闭电源。3．注意事项(1)电流表要选用小量程的灵敏电流计。(2)要选择大容量的电容器。(3)实验要在干燥的环境中进行。例1(2023·福建田市二模莆)某探究小组利用如图所示电路观察电容器的充、放电现象，其中E为电源(内阻不计)，R为定值电阻，C为电容器，A为电流表，V为电压表。(1)给电容器充电后，为了观察放电现象，单刀双掷开关S应拨至_______(填“1”或“2”)位置。放电过程中，R中电流方向________________(填“自左向右”或“自右向左”)；观察到电压表的示数逐渐变小，说明电容器的带电荷量逐渐________(填“增加”或“减少”)。(2)关于充电过程，下列说法正确的是______。A．电流表的示数逐渐增大后趋于稳定B．电压表的示数逐渐增大后趋于稳定C．充电完毕，电流表的示数为零D．充电完毕，电压表的示数为零答案(1)2自右向左减少(2)BC解析(1)刀单双掷开关S至应拨2位置，使容器放。容器充后，容器下板会电电电电电极正，放程中，流自右向左通带电则电过电过R。表的示逐小，由电压数渐变C＝可知，容电器的荷量少。带电减(2)充流逐小，充完后，流表示零，电电应渐减电毕电数为A，错误C正确；根据C＝，容电器荷量逐增大，表示逐增大后于定，电渐则电压数渐趋稳B正确，D。错误例2(2023·山省中模东实验学拟)电容器是一种重要的电学元件，在电工、电子技术中应用广泛。使用图甲所示电路观察电容器的充、放电过程。电路中的电流传感器(相当于电流表)与计算机相连，可以显示电路中电流随时间的变化关系。图甲中直流电源电动势E＝8小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comV，实验前电容器不带电。先使S与“1”端相连给电容器充电，充电结束后，使S与“2”端相连，直至放电完毕。计算机记录的电流随时间变化的i－t曲线如图乙所示。(1)乙图中阴影部分的面积S1________S2；(填“>”“<”或“＝”)(2)计算机测得S1＝1203mA·s，则该电容器的电容为________F；(保留两位有效数字)(3)由甲、乙两图可判断阻值R1________R2。(填“>”“<”或“＝”)答案(1)＝(2)0.15(3)<解析(1)乙中影面题图阴积S1和S2分表示充和放中容器上的荷量，所以者别电电电总电两相等。(2)由影面代表容器上的荷量得阴积电电q＝S1＝1.203C，U＝E＝8V，则C＝＝F≈...
