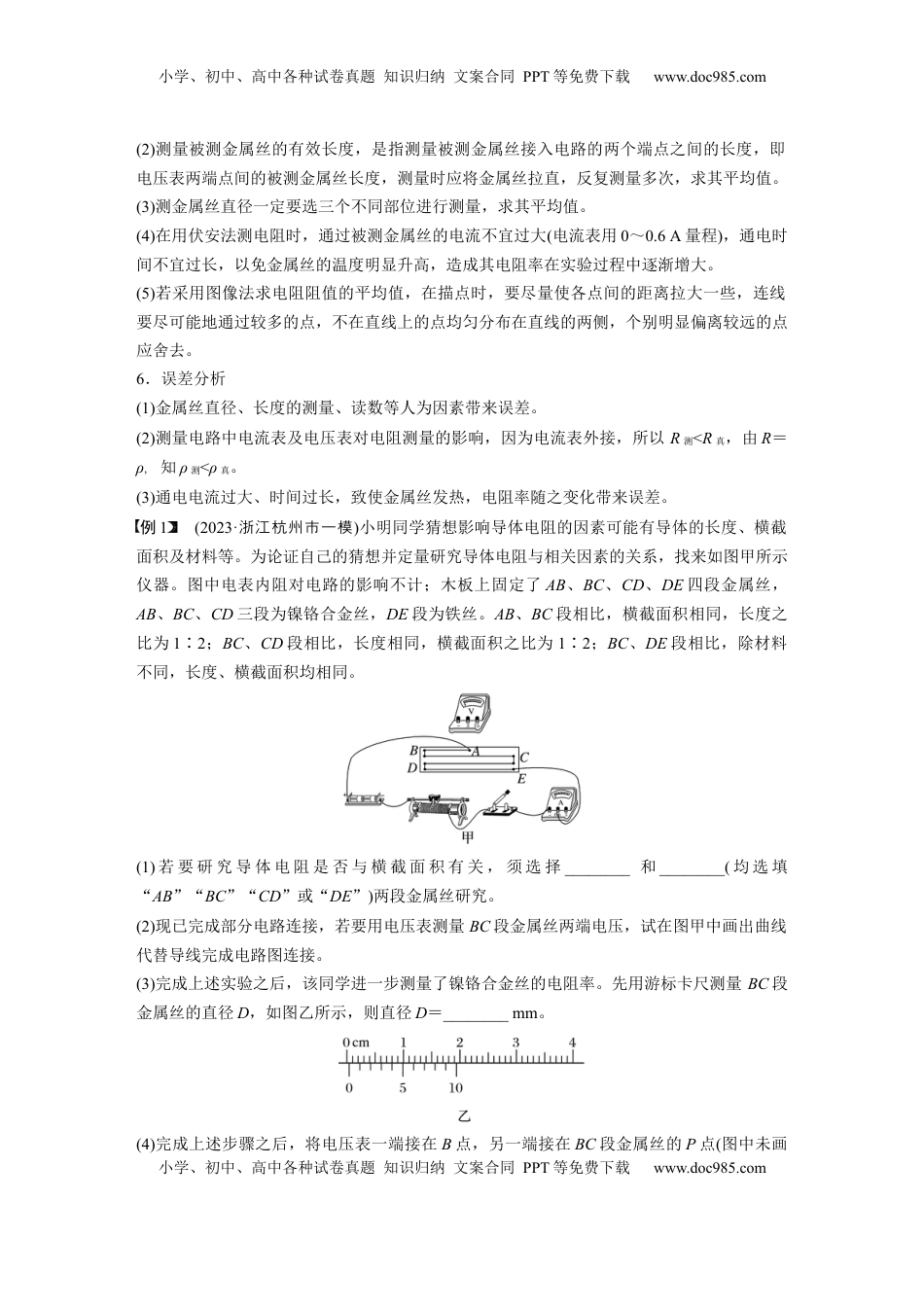

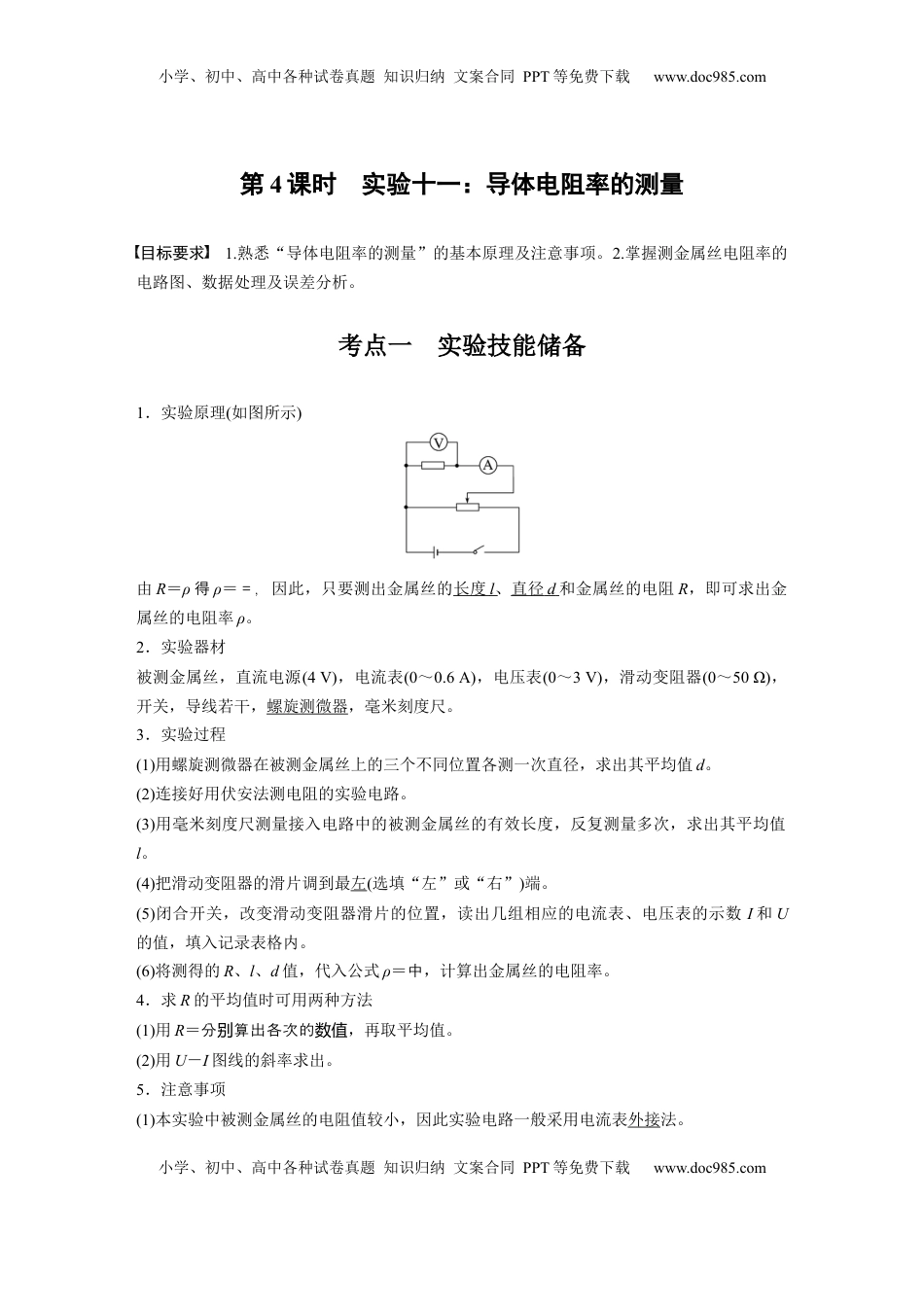

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第4课时实验十一：导体电阻率的测量目标要求1.熟悉“导体电阻率的测量”的基本原理及注意事项。2.掌握测金属丝电阻率的电路图、数据处理及误差分析。考点一实验技能储备1．实验原理(如图所示)由R＝ρ得ρ＝＝，因此，只要测出金属丝的长度l、直径d和金属丝的电阻R，即可求出金属丝的电阻率ρ。2．实验器材被测金属丝，直流电源(4V)，电流表(0～0.6A)，电压表(0～3V)，滑动变阻器(0～50Ω)，开关，导线若干，螺旋测微器，毫米刻度尺。3．实验过程(1)用螺旋测微器在被测金属丝上的三个不同位置各测一次直径，求出其平均值d。(2)连接好用伏安法测电阻的实验电路。(3)用毫米刻度尺测量接入电路中的被测金属丝的有效长度，反复测量多次，求出其平均值l。(4)把滑动变阻器的滑片调到最左(选填“左”或“右”)端。(5)闭合开关，改变滑动变阻器滑片的位置，读出几组相应的电流表、电压表的示数I和U的值，填入记录表格内。(6)将测得的R、l、d值，代入公式ρ＝中，计算出金属丝的电阻率。4．求R的平均值时可用两种方法(1)用R＝分算出各次的别数值，再取平均值。(2)用U－I图线的斜率求出。5．注意事项(1)本实验中被测金属丝的电阻值较小，因此实验电路一般采用电流表外接法。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(2)测量被测金属丝的有效长度，是指测量被测金属丝接入电路的两个端点之间的长度，即电压表两端点间的被测金属丝长度，测量时应将金属丝拉直，反复测量多次，求其平均值。(3)测金属丝直径一定要选三个不同部位进行测量，求其平均值。(4)在用伏安法测电阻时，通过被测金属丝的电流不宜过大(电流表用0～0.6A量程)，通电时间不宜过长，以免金属丝的温度明显升高，造成其电阻率在实验过程中逐渐增大。(5)若采用图像法求电阻阻值的平均值，在描点时，要尽量使各点间的距离拉大一些，连线要尽可能地通过较多的点，不在直线上的点均匀分布在直线的两侧，个别明显偏离较远的点应舍去。6．误差分析(1)金属丝直径、长度的测量、读数等人为因素带来误差。(2)测量电路中电流表及电压表对电阻测量的影响，因为电流表外接，所以R测<R真，由R＝ρ，知ρ测<ρ真。(3)通电电流过大、时间过长，致使金属丝发热，电阻率随之变化带来误差。例1(2023·浙江杭州市一模)小明同学猜想影响导体电阻的因素可能有导体的长度、横截面积及材料等。为论证自己的猜想并定量研究导体电阻与相关因素的关系，找来如图甲所示仪器。图中电表内阻对电路的影响不计；木板上固定了AB、BC、CD、DE四段金属丝，AB、BC、CD三段为镍铬合金丝，DE段为铁丝。AB、BC段相比，横截面积相同，长度之比为1∶2；BC、CD段相比，长度相同，横截面积之比为1∶2；BC、DE段相比，除材料不同，长度、横截面积均相同。(1)若要研究导体电阻是否与横截面积有关，须选择________和________(均选填“AB”“BC”“CD”或“DE”)两段金属丝研究。(2)现已完成部分电路连接，若要用电压表测量BC段金属丝两端电压，试在图甲中画出曲线代替导线完成电路图连接。(3)完成上述实验之后，该同学进一步测量了镍铬合金丝的电阻率。先用游标卡尺测量BC段金属丝的直径D，如图乙所示，则直径D＝________mm。(4)完成上述步骤之后，将电压表一端接在B点，另一端接在BC段金属丝的P点(图中未画小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com出)，测出电压U，同时测出PB之间的距离d，改变P点位置多次测量，获得一系列U、d数据并画出U－d图像，测算出图像的斜率为k。为测出镍铬合金丝的电阻率，你觉得还要测量的物理量是_______，计算电阻率的表达式为_______(用题中涉及的物理量和测量的物理量表示)。答案(1)BCCD(2)见解析图(3)0.4(4)电流I解析(1)若要究体阻是否截面有，保所的金的截面不同研导电...
