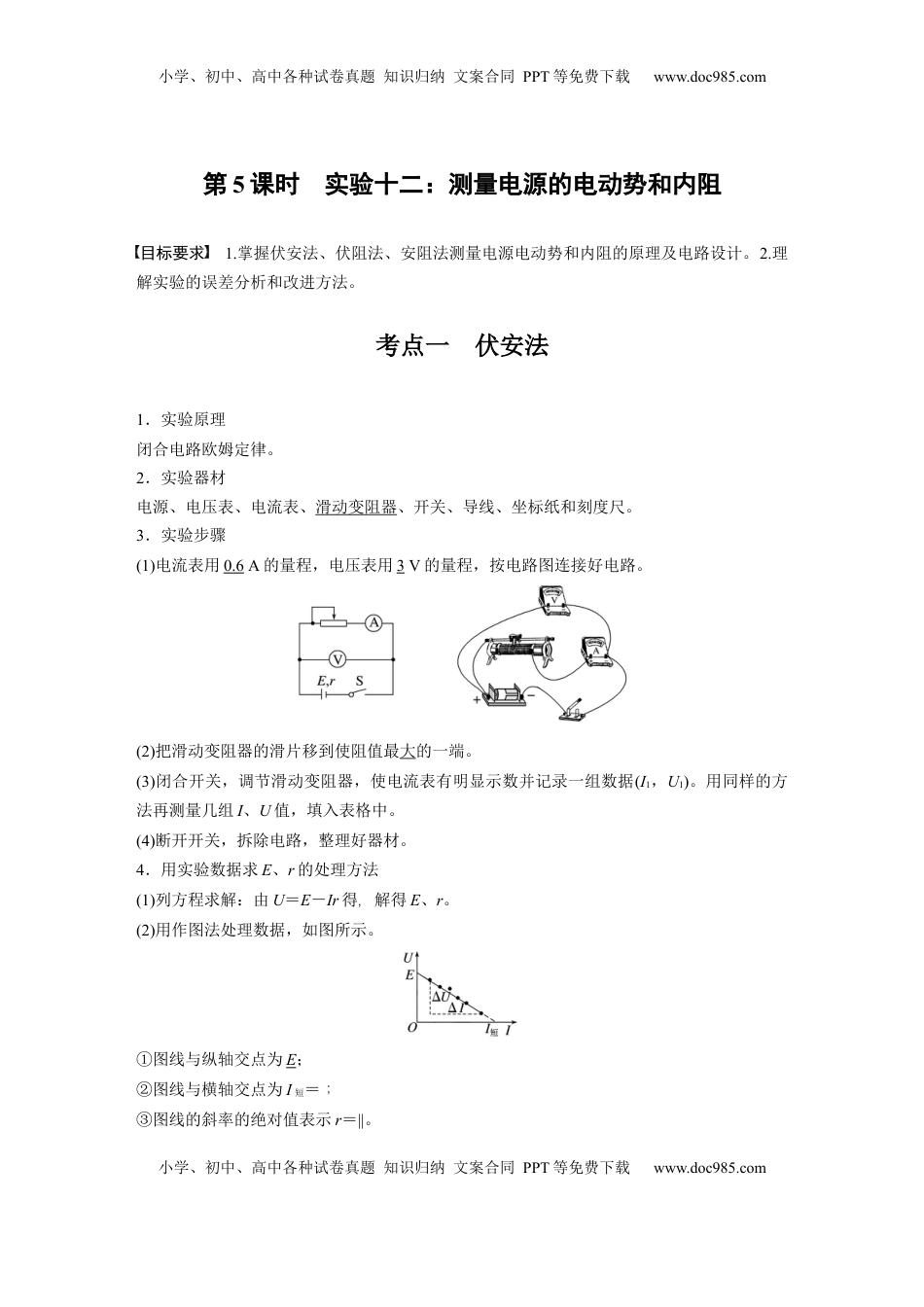

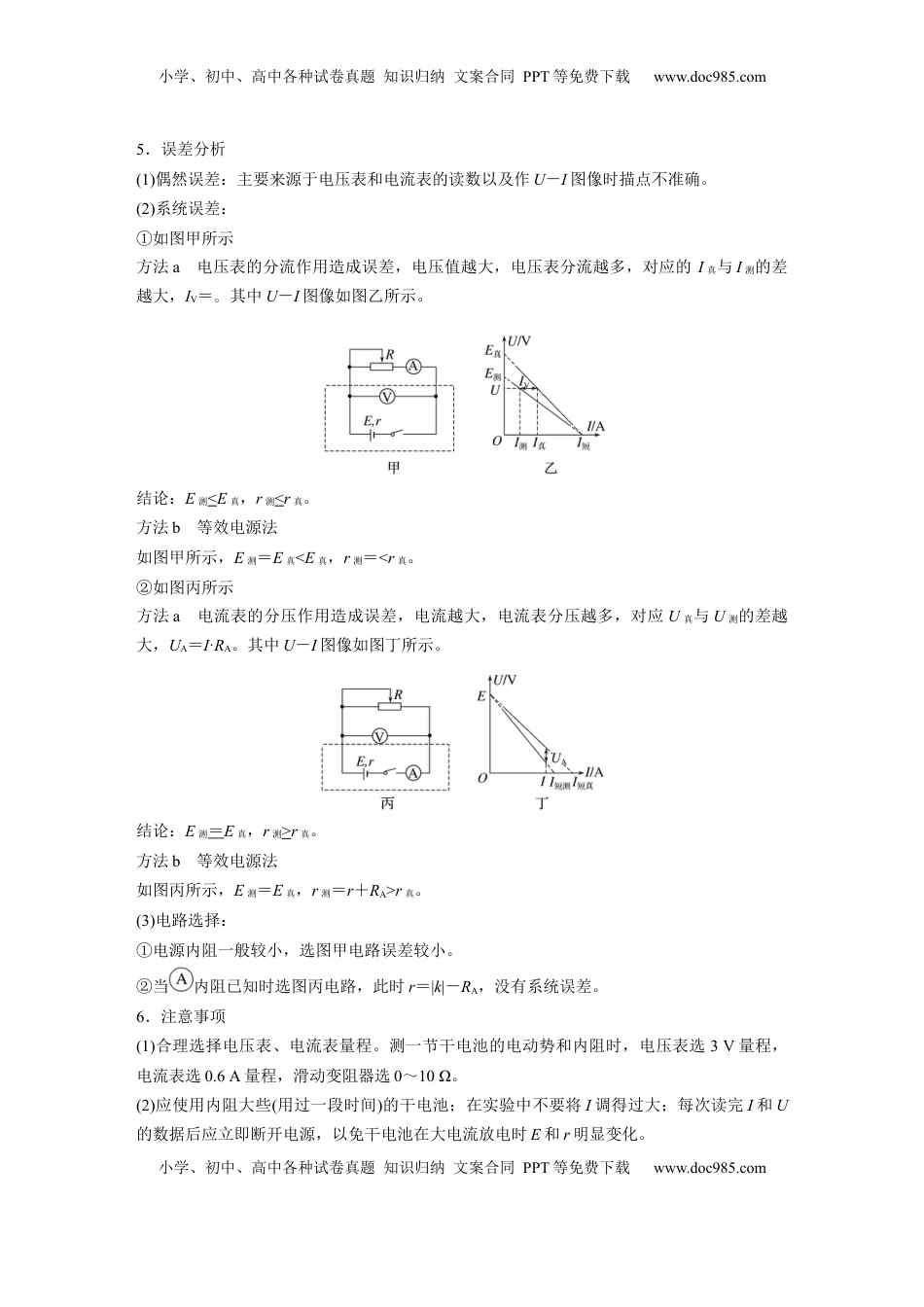

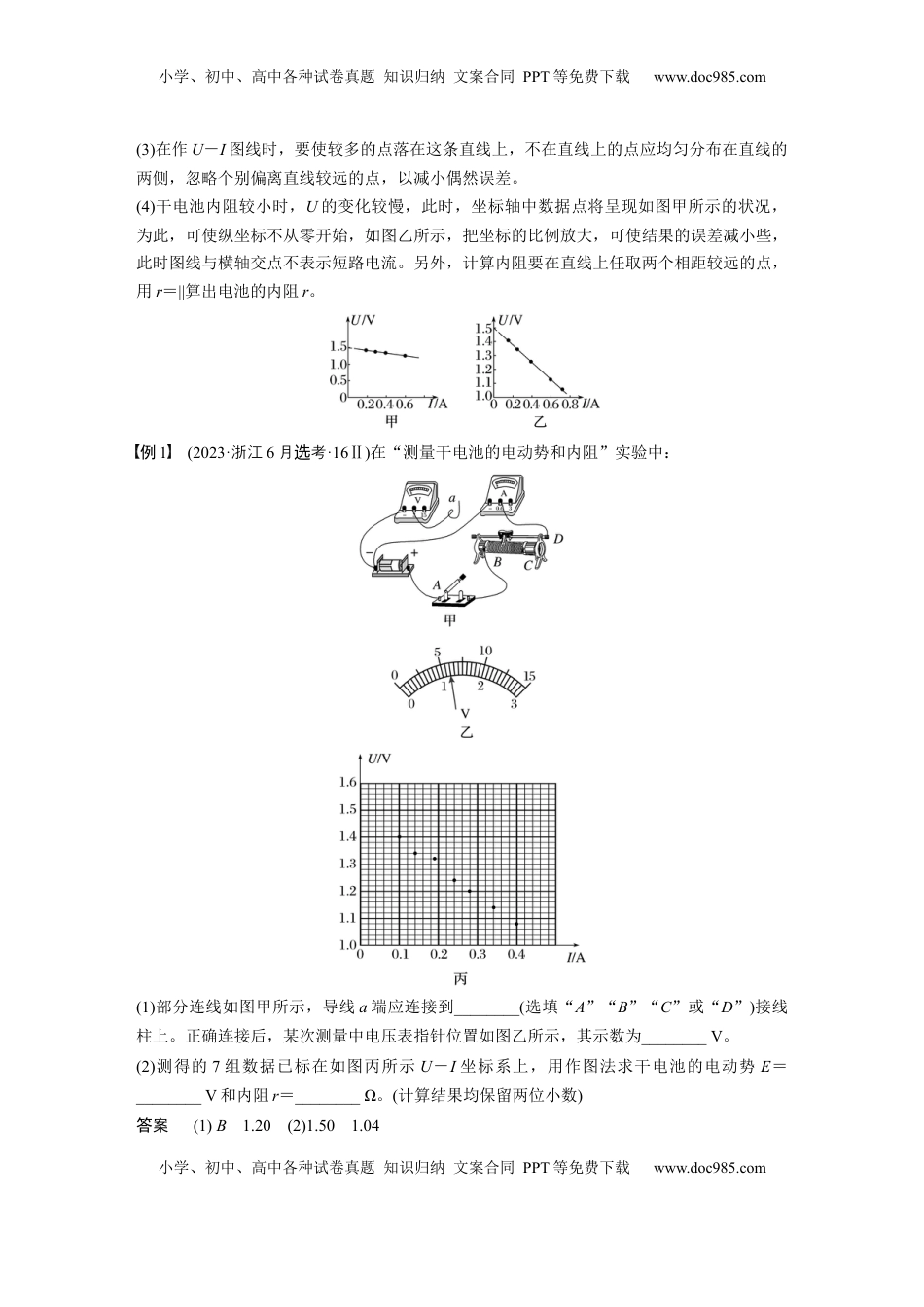

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第5课时实验十二：测量电源的电动势和内阻目标要求1.掌握伏安法、伏阻法、安阻法测量电源电动势和内阻的原理及电路设计。2.理解实验的误差分析和改进方法。考点一伏安法1．实验原理闭合电路欧姆定律。2．实验器材电源、电压表、电流表、滑动变阻器、开关、导线、坐标纸和刻度尺。3．实验步骤(1)电流表用0.6A的量程，电压表用3V的量程，按电路图连接好电路。(2)把滑动变阻器的滑片移到使阻值最大的一端。(3)闭合开关，调节滑动变阻器，使电流表有明显示数并记录一组数据(I1，U1)。用同样的方法再测量几组I、U值，填入表格中。(4)断开开关，拆除电路，整理好器材。4．用实验数据求E、r的处理方法(1)列方程求解：由U＝E－Ir得，解得E、r。(2)用作图法处理数据，如图所示。①图线与纵轴交点为E；②图线与横轴交点为I短＝；③图线的斜率的绝对值表示r＝||。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com5．误差分析(1)偶然误差：主要来源于电压表和电流表的读数以及作U－I图像时描点不准确。(2)系统误差：①如图甲所示方法a电压表的分流作用造成误差，电压值越大，电压表分流越多，对应的I真与I测的差越大，IV＝。其中U－I图像如图乙所示。结论：E测<E真，r测<r真。方法b等效电源法如图甲所示，E测＝E真<E真，r测＝<r真。②如图丙所示方法a电流表的分压作用造成误差，电流越大，电流表分压越多，对应U真与U测的差越大，UA＝I·RA。其中U－I图像如图丁所示。结论：E测＝E真，r测>r真。方法b等效电源法如图丙所示，E测＝E真，r测＝r＋RA>r真。(3)电路选择：①电源内阻一般较小，选图甲电路误差较小。②当内阻已知时选图丙电路，此时r＝|k|－RA，没有系统误差。6．注意事项(1)合理选择电压表、电流表量程。测一节干电池的电动势和内阻时，电压表选3V量程，电流表选0.6A量程，滑动变阻器选0～10Ω。(2)应使用内阻大些(用过一段时间)的干电池；在实验中不要将I调得过大；每次读完I和U的数据后应立即断开电源，以免干电池在大电流放电时E和r明显变化。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(3)在作U－I图线时，要使较多的点落在这条直线上，不在直线上的点应均匀分布在直线的两侧，忽略个别偏离直线较远的点，以减小偶然误差。(4)干电池内阻较小时，U的变化较慢，此时，坐标轴中数据点将呈现如图甲所示的状况，为此，可使纵坐标不从零开始，如图乙所示，把坐标的比例放大，可使结果的误差减小些，此时图线与横轴交点不表示短路电流。另外，计算内阻要在直线上任取两个相距较远的点，用r＝||算出电池的内阻r。例1(2023·浙江6月考选·16Ⅱ)在“测量干电池的电动势和内阻”实验中：(1)部分连线如图甲所示，导线a端应连接到________(选填“A”“B”“C”或“D”)接线柱上。正确连接后，某次测量中电压表指针位置如图乙所示，其示数为________V。(2)测得的7组数据已标在如图丙所示U－I坐标系上，用作图法求干电池的电动势E＝________V和内阻r＝________Ω。(计算结果均保留两位小数)答案(1)B1.20(2)1.501.04小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com解析(1)表量的滑阻器接入路中阻端的，能控制电压测电压应为动变电电丝两电压开关应路，所以电导线a端接到应连B；干池处电电动势约为1.5V，表电压选择0～3V量程，分度值为0.1V，乙中表题图电压读数为1.20V；(2)作出U－I像如所示图图根据合路姆定律闭电欧U＝E－Ir可知U－I像截距干池的，图纵轴为电电动势可得E＝1.50VU－I像斜率的等于干池的阻图绝对值电内r＝Ω≈1.04Ω。例2某同学要测量“水果电池”的电动势和内阻，提供下列仪器：A．待测“水果电池”(电动势E约为4...
