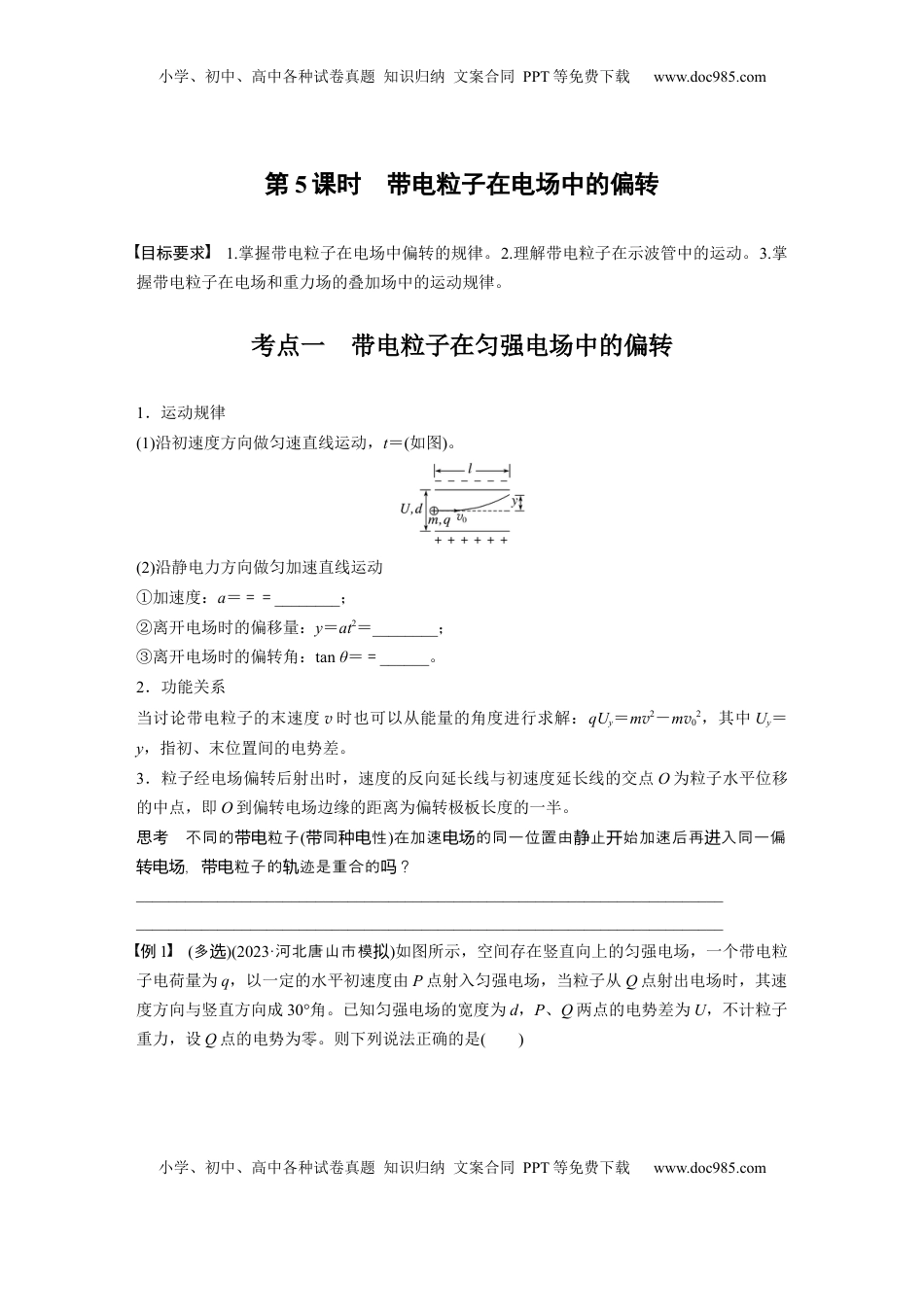

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第5课时带电粒子在电场中的偏转目标要求1.掌握带电粒子在电场中偏转的规律。2.理解带电粒子在示波管中的运动。3.掌握带电粒子在电场和重力场的叠加场中的运动规律。考点一带电粒子在匀强电场中的偏转1．运动规律(1)沿初速度方向做匀速直线运动，t＝(如图)。(2)沿静电力方向做匀加速直线运动①加速度：a＝＝＝________；②离开电场时的偏移量：y＝at2＝________；③离开电场时的偏转角：tanθ＝＝______。2．功能关系当讨论带电粒子的末速度v时也可以从能量的角度进行求解：qUy＝mv2－mv02，其中Uy＝y，指初、末位置间的电势差。3．粒子经电场偏转后射出时，速度的反向延长线与初速度延长线的交点O为粒子水平位移的中点，即O到偏转电场边缘的距离为偏转极板长度的一半。思考不同的粒子带电(同性带种电)在加速的同一位置由止始加速后再入同一偏电场静开进，粒子的迹是重合的？转电场带电轨吗________________________________________________________________________________________________________________________________________________例1(多选)(2023·河北唐山市模拟)如图所示，空间存在竖直向上的匀强电场，一个带电粒子电荷量为q，以一定的水平初速度由P点射入匀强电场，当粒子从Q点射出电场时，其速度方向与竖直方向成30°角。已知匀强电场的宽度为d，P、Q两点的电势差为U，不计粒子重力，设Q点的电势为零。则下列说法正确的是()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．带电粒子在P点的电势能为UqB．带电粒子带负电C．匀强电场电场强度大小为E＝D．匀强电场电场强度大小为E＝例2(2024·江江市期中苏镇)如图，静止于A处的质子(质量为m、电荷量为e)，经电压为U的加速电场加速后，沿图中虚线垂直MP进入方向竖直向下的矩形有界匀强偏转电场区域MNQP，区域边界MN＝3L、MP＝2L，质子经加速偏转后恰好能从PQ边距P点为2L处射出，质子重力不计。(结果均用e、U、m表示)(1)求质子离开加速电场时的速度大小；(2)求质子离开偏转电场时的速度大小；(3)若偏转电场的电场强度大小变为原来的三分之一、方向不变，求质子离开该区域时的速度大小。________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________考点二示波管的工作原理在示波管模型中，带电粒子经加速电场U1加速，再经偏转电场U2偏转后，需要经历一段匀速直线运动才会打到荧光屏上并显示亮点P，如图所示。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com1．确定最终偏移距离思路一思路二2．确定偏转后的动能(或速度)思路一思路二例3(2023·河南安市一中模阳拟)示波管原理图如图甲所示。它由电子枪、偏转电极和荧光屏组成，管内抽成真空。如果在偏转电极XX′和YY′之间都没有加电压，电子束从电子枪射出后沿直线运动，打在荧光屏中心，产生一个亮斑如图乙所示。若板间电势差UXX′和UYY′随时间变化关系图像如丙、丁所示，则荧光屏上的图像可能为()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985...
