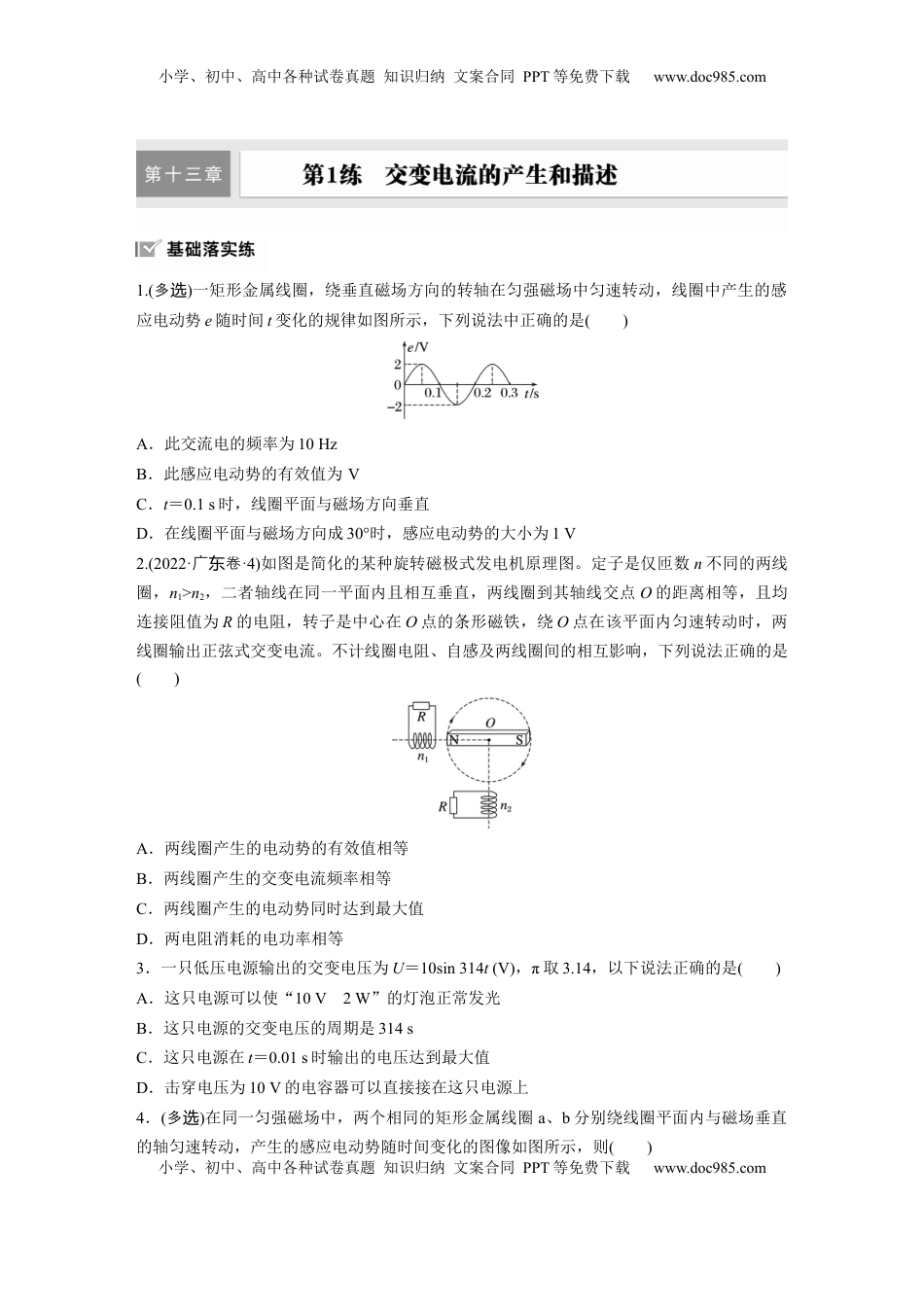

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com1.(多选)一矩形金属线圈，绕垂直磁场方向的转轴在匀强磁场中匀速转动，线圈中产生的感应电动势e随时间t变化的规律如图所示，下列说法中正确的是()A．此交流电的频率为10HzB．此感应电动势的有效值为VC．t＝0.1s时，线圈平面与磁场方向垂直D．在线圈平面与磁场方向成30°时，感应电动势的大小为1V2.(2022·广卷东·4)如图是简化的某种旋转磁极式发电机原理图。定子是仅匝数n不同的两线圈，n1>n2，二者轴线在同一平面内且相互垂直，两线圈到其轴线交点O的距离相等，且均连接阻值为R的电阻，转子是中心在O点的条形磁铁，绕O点在该平面内匀速转动时，两线圈输出正弦式交变电流。不计线圈电阻、自感及两线圈间的相互影响，下列说法正确的是()A．两线圈产生的电动势的有效值相等B．两线圈产生的交变电流频率相等C．两线圈产生的电动势同时达到最大值D．两电阻消耗的电功率相等3．一只低压电源输出的交变电压为U＝10sin314t(V)，π取3.14，以下说法正确的是()A．这只电源可以使“10V2W”的灯泡正常发光B．这只电源的交变电压的周期是314sC．这只电源在t＝0.01s时输出的电压达到最大值D．击穿电压为10V的电容器可以直接接在这只电源上4．(多选)在同一匀强磁场中，两个相同的矩形金属线圈a、b分别绕线圈平面内与磁场垂直的轴匀速转动，产生的感应电动势随时间变化的图像如图所示，则()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．线圈a的转速是b的3倍B．线圈b产生的感应电动势最大值为10VC．t＝0.01s时，线圈a恰好经过中性面D．t＝0.03s时，线圈b恰好经过中性面5.(多选)某音响电路的简化电路图如图所示，输入信号既有高频成分，也有低频成分，则()A．电感线圈L1的作用是通高频B．电容器C2的作用是通高频C．扬声器甲用于输出高频成分D．扬声器乙用于输出高频成分6.某研究小组成员设计了一个如图所示的电路，已知纯电阻R的阻值不随温度变化。与R并联的是一个理想的交流电压表，D是理想二极管(它的导电特点是正向电阻为零，反向电阻为无穷大)。在A、B间加一交流电压，其瞬时值的表达式为u＝20sin100πt(V)，则交流电压表的示数为()A．10VB．20VC．15VD．14.1V7．在图乙的电路中，通入如图甲所示的交变电流，此交变电流的每个周期内，前三分之一周期电压按正弦规律变化，后三分之二周期电压恒定。电阻R的阻值为12Ω，电表均为理想电表，下列说法正确的是()A．电压表的示数为6VB．该交变电流的电压有效值为4V小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comC．电阻R一个周期内产生的热量为12JD．电流表的示数为0.5A8.(2023·江淮安市二模苏)如图所示，KLMN是一个竖直的单匝矩形导线框，全部处于磁感应强度为B的水平方向的匀强磁场中，线框面积为S，电阻为R，MN边水平，线框绕某竖直固定轴以角速度ω匀速转动，转动方向为俯视时顺时针。在t＝0时刻，MN边与磁场方向的夹角为30°。则下列判断正确的是()A．从图示位置开始，转动30°的过程中，穿过线框的磁通量的变化率逐渐减小B．从图示位置开始，转动60°的过程中，导线框中电流方向由KLMNK变为KNMLKC．在t＝0时刻，导线框中感应电动势的瞬时值为BSωD．从图示位置开始，转动180°的过程中导线框中产生的焦耳热为9.(多选)(2024·浙江省模拟)如图甲所示为一台小型发电机构造示意图，两磁极N、S间的磁场可视为水平方向的匀强磁场，单匝线圈绕垂直于磁场的水平轴OO′沿逆时针方向匀速转动，产生的电动势随时间按正弦规律变化，其e－t图像如图乙所示。发电机线圈内阻为1Ω，外接灯泡的电阻为9Ω。电压表为理想电压表，则()A．线圈的转速n＝240r/minB．电压表的示数为10VC．t＝0.125s时，穿过线圈的磁通量最大D．0～0.125s的时间内，通过灯泡的电荷量为C10.(多选)(2023·广省肇中模东庆...
