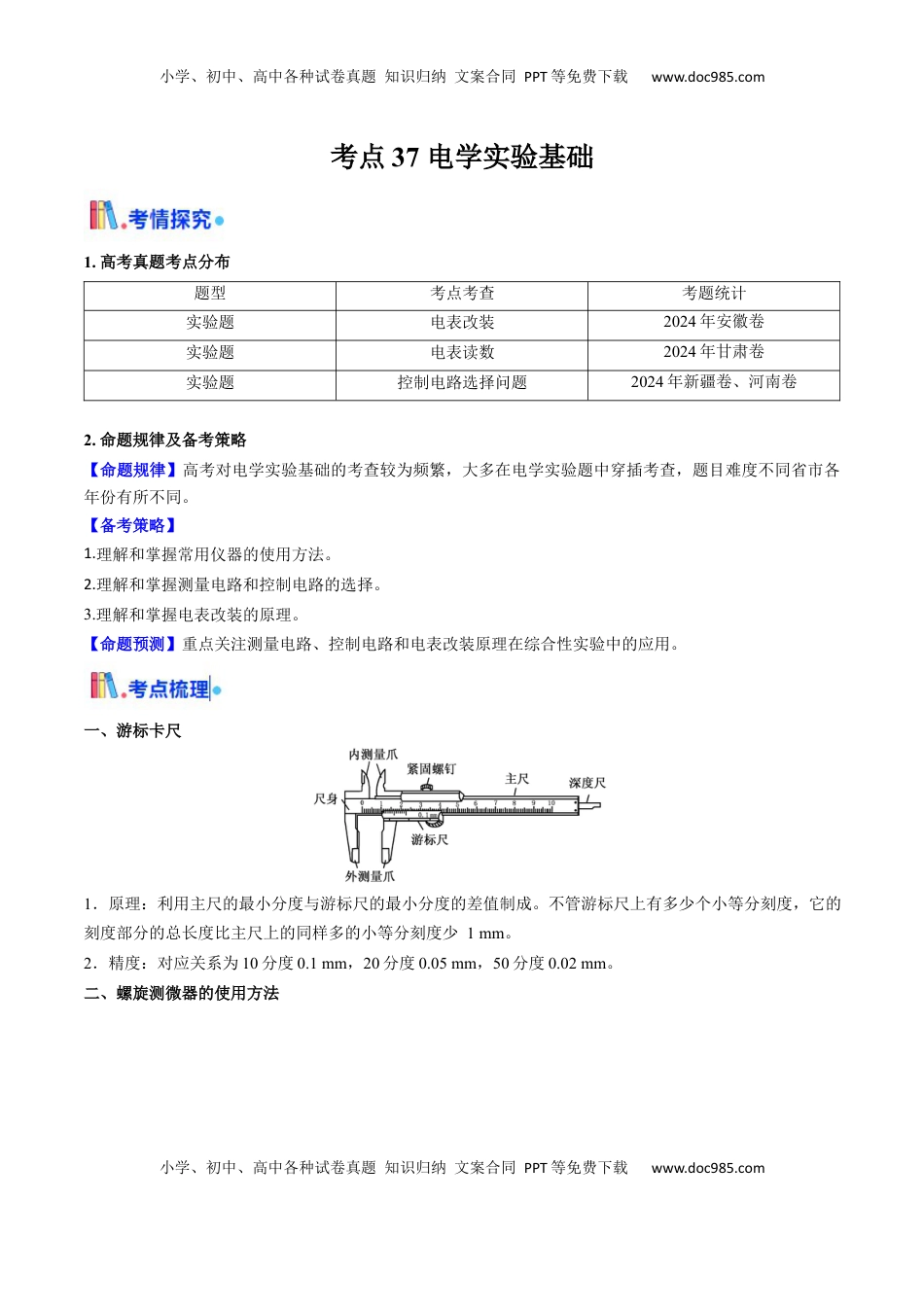

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com考点37电学实验基础1.高考真题考点分布题型考点考查考题统计实验题电表改装2024年安徽卷实验题电表读数2024年甘肃卷实验题控制电路选择问题2024年新疆卷、河南卷2.命题规律及备考策略【命题规律】高考对电学实验基础的考查较为频繁，大多在电学实验题中穿插考查，题目难度不同省市各年份有所不同。【备考策略】1.理解和掌握常用仪器的使用方法。2.理解和掌握测量电路和控制电路的选择。3.理解和掌握电表改装的原理。【命题预测】重点关注测量电路、控制电路和电表改装原理在综合性实验中的应用。一、游标卡尺1．原理：利用主尺的最小分度与游标尺的最小分度的差值制成。不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少1mm。2．精度：对应关系为10分度0.1mm，20分度0.05mm，50分度0.02mm。二、螺旋测微器的使用方法小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com1．原理：测微螺杆与固定刻度之间的精密螺纹的螺距为0.5mm，即旋钮每旋转一周，测微螺杆前进或后退0.5mm，而可动刻度上的刻度为50等份，每转动一小格，测微螺杆前进或后退0.01mm，即螺旋测微器的精确度为0.01mm。读数时估读到毫米的千分位上，因此，螺旋测微器又叫千分尺。三、内外两种接法的比较内接法外接法电路图误差原因电流表分压U测＝Ux＋UA电压表分流I测＝Ix＋IV电阻测量值R测＝＝Rx＋RA>Rx，测量值大于真实值R测＝＝<Rx，测量值小于真实值四、滑动变阻器两种接法的比较限流接法分压接法两种接法电路图负载R上电压调节范围≤U≤E0≤U≤E负载R上电流调节范围≤I≤0≤I≤闭合S前触头位置b端a端五、电表改装改装成电压表改装成电流表小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com内部电路改装原理串联大电阻分压并联小电阻分流考点一基本仪器的使用及读数考向1游标卡尺的使用读数：若用x表示由主尺上读出的整毫米数，K表示从游标尺上读出与主尺上某一刻线对齐的游标刻线的格数，则记录结果表达为(x＋K×精度)mm。1．在用游标卡尺测量某金属小球的直径时，示数如图所示，读数为cm。【答案】0.675【详解】[1]游标卡尺的精确度为0.05mm，主尺读数为0.6cm，游标尺上第15格刻度线与主尺刻度线对齐，所以游标尺读数为0.05×15mm=0.75mm所以最终读数为6mm＋0.75mm=6.75mm=0.675cm。2．如图所示，游标卡尺的读数为mm。【答案】20.60【详解】[1]游标卡尺游标为20分度，总长度为19mm，故每一小格为，由图可知，主尺上32mm与游标尺的第12个格对齐，故测量长度为考向2螺旋测微器的使用小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com读数：测量值(mm)＝固定刻度数(mm)(注意半毫米刻度线是否露出)＋可动刻度数(估读一位)×0.01(mm)。3．某学生用螺旋测微器测量不同金属导线的直径，其示数如图a、b、c所示，该金属导线的直径读数为：a．mm；b．mm；c．mm【答案】4.5921.8808.600【详解】[1]a.读数[2]b．读数[3]c．读数4．该同学用螺旋测微器又测得一小球直径如图所示，正确读数后得小球直径为1.731mm，则，。【答案】200【详解】[1][2]因由螺旋测微器读数规则知a应为20，b应为0；考向3常用电表的读数量程选择使用事项电表估读选择合适量程：使得测量时指针偏转角度要尽可能大，一般要求超过量程的，但又不能超过量程(1)使用前应先进行零点调整(机械调零)；(2)红表笔插“＋”插孔，黑表笔插“－”插孔；(3)红表笔接电势高处，黑表笔接电势低处，即电流从红表笔进表，从黑表(1)最小分度是“1、0.1、0.01、…”时，估读到最小分度的(即估读到最小分度的下一位)；(2)最小分度是“2、0.2、小学、初中、高中各种试卷真题知识归纳...
