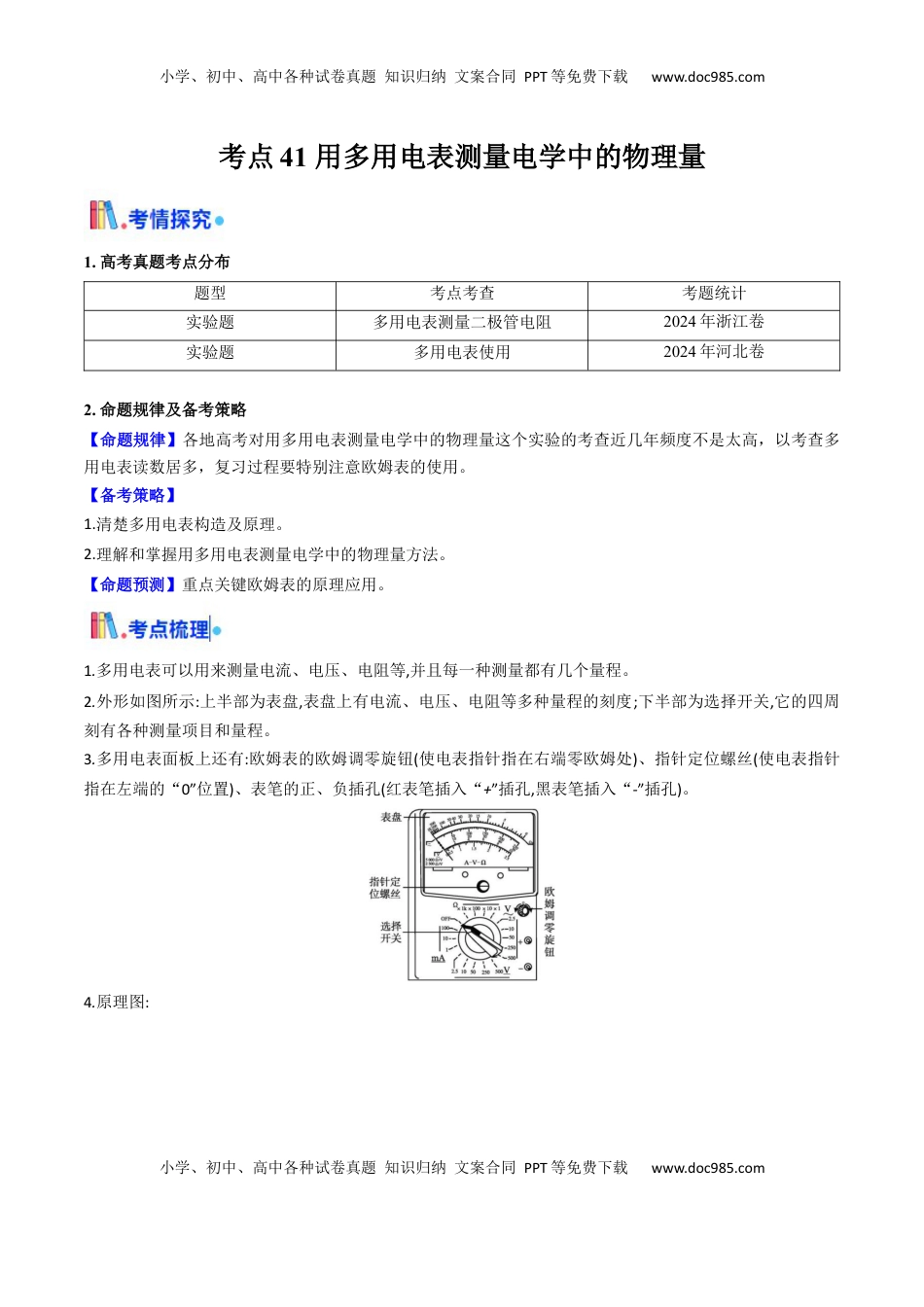

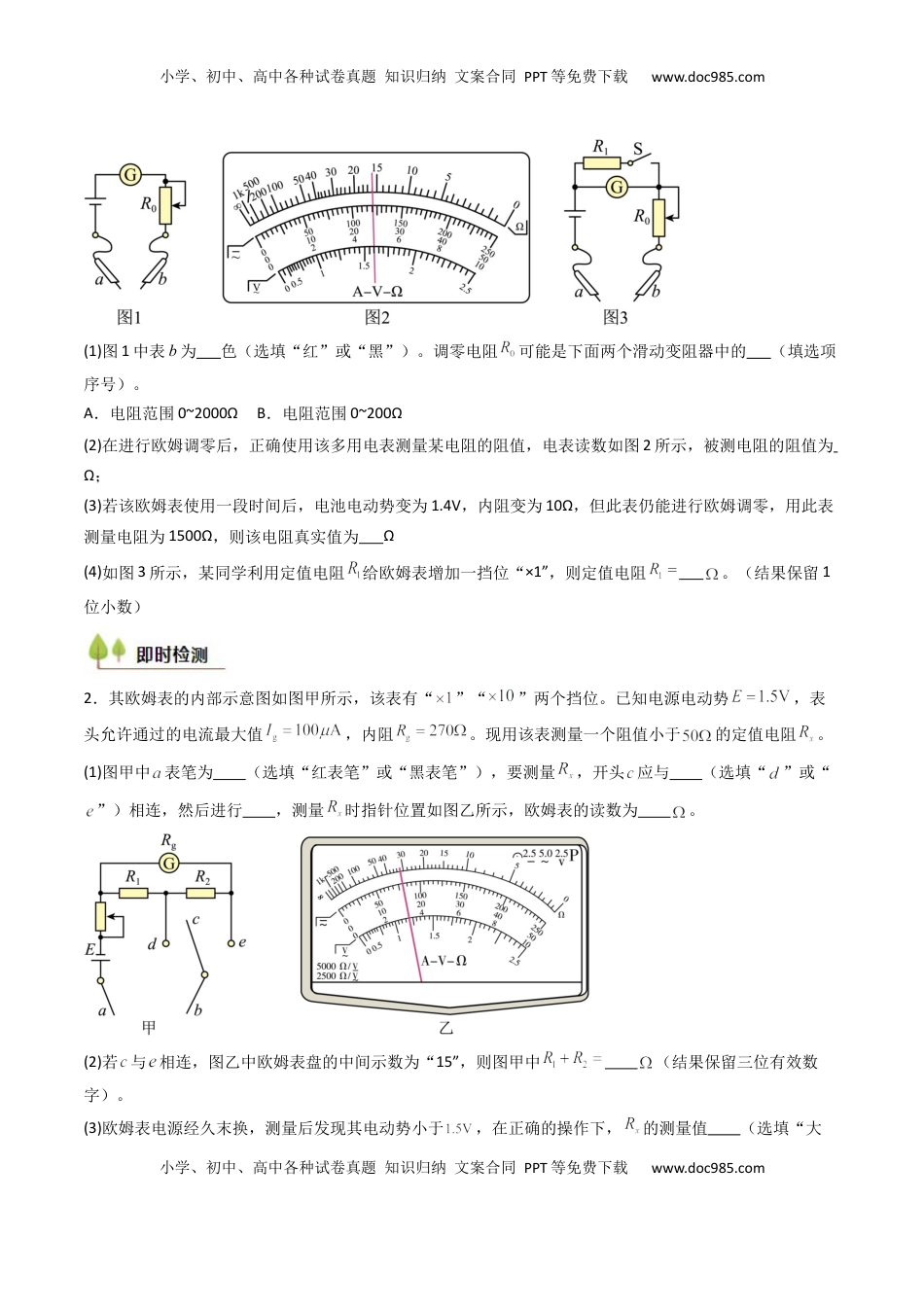

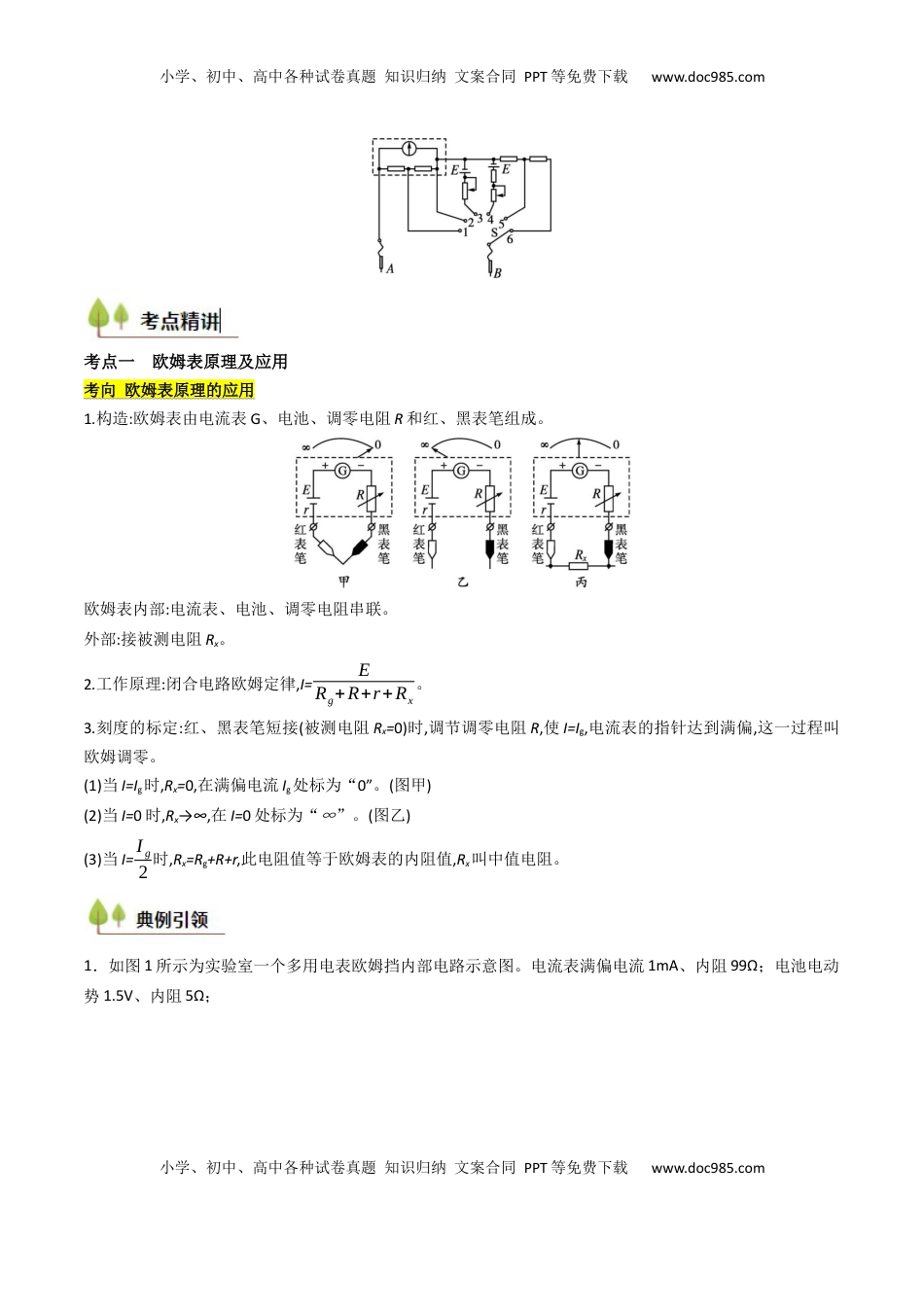

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com考点41用多用电表测量电学中的物理量1.高考真题考点分布题型考点考查考题统计实验题多用电表测量二极管电阻2024年浙江卷实验题多用电表使用2024年河北卷2.命题规律及备考策略【命题规律】各地高考对用多用电表测量电学中的物理量这个实验的考查近几年频度不是太高，以考查多用电表读数居多，复习过程要特别注意欧姆表的使用。【备考策略】1.清楚多用电表构造及原理。2.理解和掌握用多用电表测量电学中的物理量方法。【命题预测】重点关键欧姆表的原理应用。1.多用电表可以用来测量电流、电压、电阻等,并且每一种测量都有几个量程。2.外形如图所示:上半部为表盘,表盘上有电流、电压、电阻等多种量程的刻度;下半部为选择开关,它的四周刻有各种测量项目和量程。3.多用电表面板上还有:欧姆表的欧姆调零旋钮(使电表指针指在右端零欧姆处)、指针定位螺丝(使电表指针指在左端的“0”位置)、表笔的正、负插孔(红表笔插入“+”插孔,黑表笔插入“-”插孔)。4.原理图:小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com考点一欧姆表原理及应用考向欧姆表原理的应用1.构造:欧姆表由电流表G、电池、调零电阻R和红、黑表笔组成。欧姆表内部:电流表、电池、调零电阻串联。外部:接被测电阻Rx。2.工作原理:闭合电路欧姆定律,I=ERg+R+r+Rx。3.刻度的标定:红、黑表笔短接(被测电阻Rx=0)时,调节调零电阻R,使I=Ig,电流表的指针达到满偏,这一过程叫欧姆调零。(1)当I=Ig时,Rx=0,在满偏电流Ig处标为“0”。(图甲)(2)当I=0时,Rx→∞,在I=0处标为“∞”。(图乙)(3)当I=Ig2时,Rx=Rg+R+r,此电阻值等于欧姆表的内阻值,Rx叫中值电阻。1．如图1所示为实验室一个多用电表欧姆挡内部电路示意图。电流表满偏电流1mA、内阻99Ω；电池电动势1.5V、内阻5Ω；小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(1)图1中表b为色（选填“红”或“黑”）。调零电阻可能是下面两个滑动变阻器中的（填选项序号）。A．电阻范围0~2000ΩB．电阻范围0~200Ω(2)在进行欧姆调零后，正确使用该多用电表测量某电阻的阻值，电表读数如图2所示，被测电阻的阻值为Ω；(3)若该欧姆表使用一段时间后，电池电动势变为1.4V，内阻变为10Ω，但此表仍能进行欧姆调零，用此表测量电阻为1500Ω，则该电阻真实值为Ω(4)如图3所示，某同学利用定值电阻给欧姆表增加一挡位“×1”，则定值电阻。（结果保留1位小数）2．其欧姆表的内部示意图如图甲所示，该表有“”“”两个挡位。已知电源电动势，表头允许通过的电流最大值，内阻。现用该表测量一个阻值小于的定值电阻。(1)图甲中表笔为（选填“红表笔”或“黑表笔”），要测量，开头应与（选填“”或“”）相连，然后进行，测量时指针位置如图乙所示，欧姆表的读数为。(2)若与相连，图乙中欧姆表盘的中间示数为“15”，则图甲中（结果保留三位有效数字）。(3)欧姆表电源经久末换，测量后发现其电动势小于，在正确的操作下，的测量值（选填“大小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com于”、“小于”或“等于”）真实值。考点二多用电表的使用考向多用电表的使用1.机械调零:多用电表的指针若不指零,则可用小螺丝刀进行机械调零。2.将红、黑表笔分别插入“+”“-”插孔。3.测量小电珠的电压和电流。(1)按如图甲所示连好电路,将多用电表选择开关置于直流电压挡,测小电珠两端的电压。(2)按如图乙所示连好电路,将选择开关置于直流电流挡,测量通过小电珠的电流。4.用多用电表测电阻(1)调整定位螺丝,使指针指向电流的零刻度,插入表笔。(2)选择开关置于“Ω”挡的×1挡,短接红、黑表笔,调节欧姆调零旋钮,使指针指到“0”欧姆位置,然后断开表笔...
