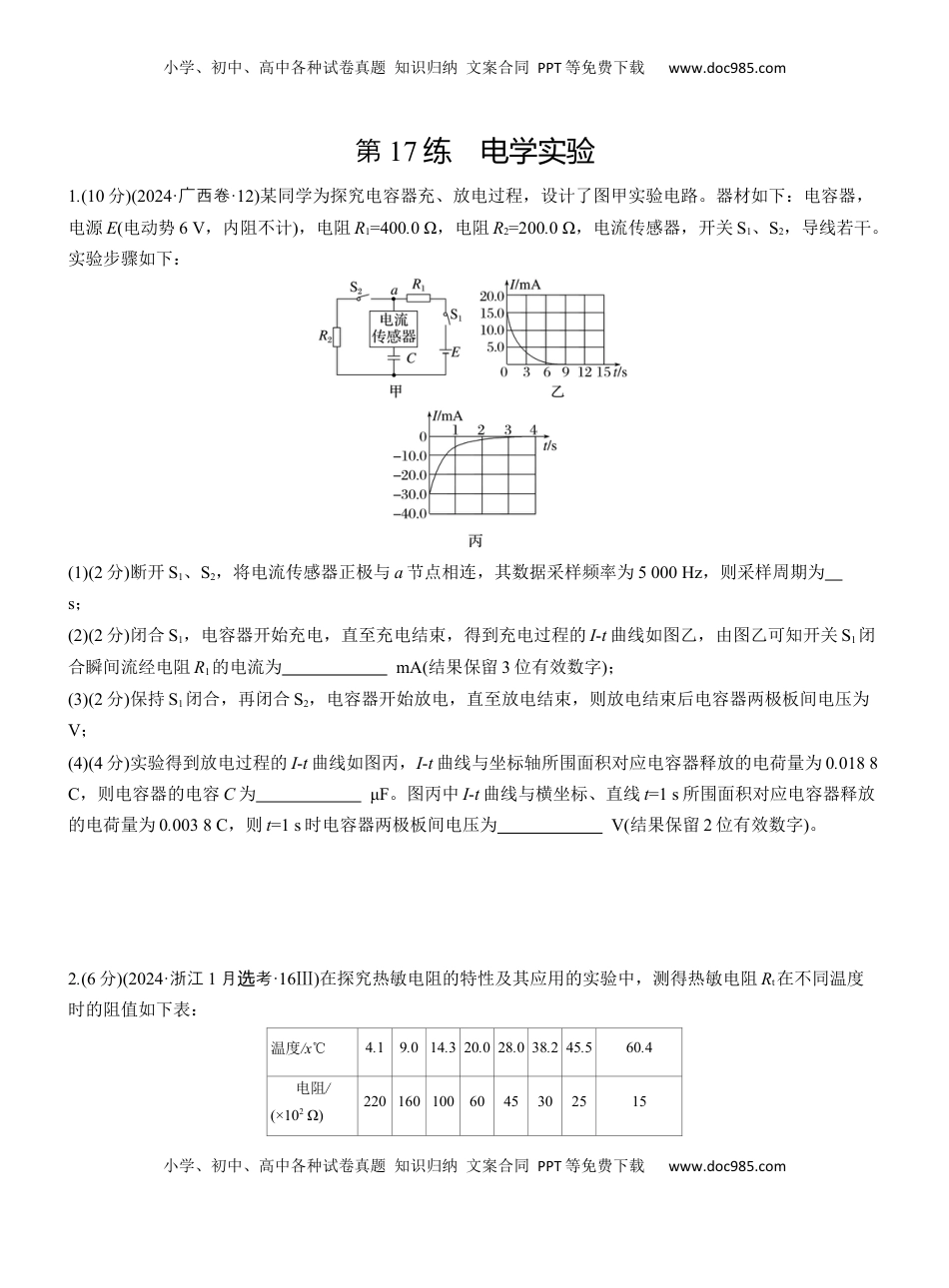

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第17练电学实验1.(10分)(2024·广西卷·12)某同学为探究电容器充、放电过程，设计了图甲实验电路。器材如下：电容器，电源E(电动势6V，内阻不计)，电阻R1=400.0Ω，电阻R2=200.0Ω，电流传感器，开关S1、S2，导线若干。实验步骤如下：(1)(2分)断开S1、S2，将电流传感器正极与a节点相连，其数据采样频率为5000Hz，则采样周期为s；(2)(2分)闭合S1，电容器开始充电，直至充电结束，得到充电过程的I-t曲线如图乙，由图乙可知开关S1闭合瞬间流经电阻R1的电流为mA(结果保留3位有效数字)；(3)(2分)保持S1闭合，再闭合S2，电容器开始放电，直至放电结束，则放电结束后电容器两极板间电压为V；(4)(4分)实验得到放电过程的I-t曲线如图丙，I-t曲线与坐标轴所围面积对应电容器释放的电荷量为0.0188C，则电容器的电容C为μF。图丙中I-t曲线与横坐标、直线t=1s所围面积对应电容器释放的电荷量为0.0038C，则t=1s时电容器两极板间电压为V(结果保留2位有效数字)。2.(6分)(2024·浙江1月考选·16Ⅲ)在探究热敏电阻的特性及其应用的实验中，测得热敏电阻Rt在不同温度时的阻值如下表：温度/x℃4.19.014.320.028.038.245.560.4电阻/(×102Ω)2201601006045302515小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com某同学利用上述热敏电阻Rt、电动势E=3V(内阻不计)的电源、定值电阻R(阻值有3kΩ、5kΩ、12kΩ三种可供选择)、控制开关和加热系统，设计了A、B、C三种电路。因环境温度低于20℃，现要求将室内温度控制在20~28℃范围，且1、2两端电压大于2V，控制开关开启加热系统加热，则应选择的电路是，定值电阻R的阻值应选kΩ，1、2两端的电压小于V时，自动关闭加热系统(不考虑控制开关对电路的影响)。3.(8分)(2023·全乙卷国·23)一学生小组测量某金属丝(阻值约十几欧姆)的电阻率。现有实验器材：螺旋测微器、米尺、电源E、电压表(内阻非常大)、定值电阻R0(阻值10.0Ω)、滑动变阻器R、待测金属丝、单刀双掷开关K、开关S、导线若干。图(a)是学生设计的实验电路原理图。完成下列填空：(1)实验时，先将滑动变阻器R接入电路的电阻调至最大，闭合S。(2)(4分)将K与1端相连，适当减小滑动变阻器R接入电路的电阻，此时电压表读数记为U1，然后将K与2端相连，此时电压表读数记为U2。由此得到流过待测金属丝的电流I=，金属丝的电阻r=。(结果均用R0、U1、U2表示)(3)继续微调R，重复(2)的测量过程，得到多组测量数据，如下表所示：U1(mV)0.570.710.851.141.43U2(mV)0.971.211.451.942.43(4)利用上述数据，得到金属丝的电阻r=14.2Ω。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(5)(2分)用米尺测得金属丝长度L=50.00cm。用螺旋测微器测量金属丝不同位置的直径，某次测量的示数如图(b)所示，该读数为d=mm。多次测量后，得到直径的平均值恰好与d相等。(6)(2分)由以上数据可得，待测金属丝所用材料的电阻率ρ=×10-7Ω·m。(保留2位有效数字)4.(8分)(2024·新卷课标·23)学生实验小组要测量量程为3V的电压表V的内阻RV。可选用的器材有：多用电表，电源E(电动势5V)，电压表V1(量程5V，内阻约3kΩ)，定值电阻R0(阻值为800Ω)，滑动变阻器R1(最大阻值50Ω)，滑动变阻器R2(最大阻值5kΩ)，开关S，导线若干。完成下列填空：(1)(4分)利用多用电表粗测待测电压表的内阻。首先应(把下列实验步骤前的字母按正确操作顺序排列)；A.将红、黑表笔短接B.调节欧姆调零旋钮，使指针指向零欧姆C.将多用电表选择开关置于欧姆挡“×10”位置再将多用电表的红、黑表笔分别与待测电压表的(填“正极、负极”或“负极、正极”)相连，欧姆表的指针位置如图(a)中虚线Ⅰ所示。为了减少测量误差，应将选择开关旋转到欧姆挡(填“×1”“×100”或“×1k”)位置，重新调节后，测量得到指针位...
