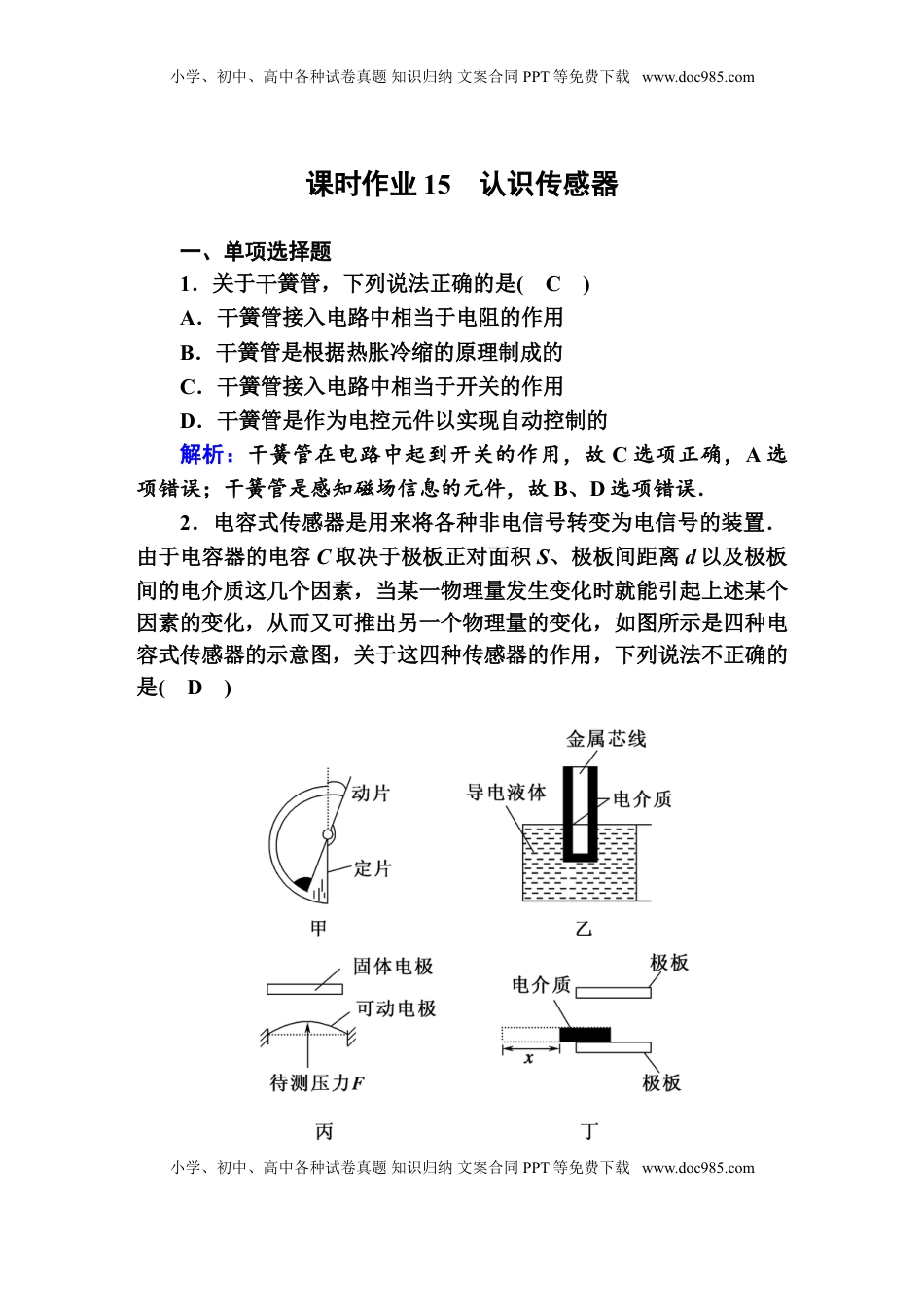

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com课时作业15认识传感器一、单项选择题1．关于干簧管，下列说法正确的是(C)A．干簧管接入电路中相当于电阻的作用B．干簧管是根据热胀冷缩的原理制成的C．干簧管接入电路中相当于开关的作用D．干簧管是作为电控元件以实现自动控制的解析：干簧管在电路中起到开关的作用，故C选项正确，A选项错误；干簧管是感知磁场信息的元件，故B、D选项错误．2．电容式传感器是用来将各种非电信号转变为电信号的装置．由于电容器的电容C取决于极板正对面积S、极板间距离d以及极板间的电介质这几个因素，当某一物理量发生变化时就能引起上述某个因素的变化，从而又可推出另一个物理量的变化，如图所示是四种电容式传感器的示意图，关于这四种传感器的作用，下列说法不正确的是(D)小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．甲图的传感器可以用来测量角度B．乙图的传感器可以用来测量液面的高度C．丙图的传感器可以用来测量压力D．丁图的传感器可以用来测量速度解析：甲图角度变化能导致极板正对面积变化；乙图高度变化能导致极板正对面积变化；丙图F变化能导致极板间距变化；丁图物体位置变化导致电介质变化．所以，甲、乙、丙、丁分别是测角度、高度、压力、位移的物理量．3．在一些星级宾馆的洗手间经常装有自动干手机，洗手后将湿手靠近，机内的传感器就开通电热器加热，有热空气从机内喷出，将湿手烘干，手靠近干手机能使传感器工作，是因为(D)A．改变温度B．改变湿度C．改变磁场D．改变电容解析：干手机是一个电容器，当手靠近时，手本身是导体，电容器中放入导体后，改变了电容器的电容，从而传感器感知到这个变化，干手机开始工作，故选项D正确．4．如图所示为电阻R随温度T变化的图线．下列说法中错误的是(A)A．图线1是热敏电阻的图线，它是用金属材料制成的B．图线2是热敏电阻的图线，它是用半导体材料制成的C．图线1对应的电阻材料化学稳定性好、测温范围大，但灵敏度低D．图线2对应的电阻材料化学稳定性差、测温范围小、灵敏度高解析：金属电阻的阻值随温度升高而增大，半导体材料的热敏电小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com阻的阻值随温度的升高而减小，其变化规律均不成比例，所以A选项说法错误；选项B说法正确；由图可以看出，图线1对应的材料化学稳定性好，但灵敏度低，图线2对应的材料化学稳定性差，但灵敏度较高，故C、D选项说法正确．5．有一种自动恒温的电烤箱，其温度控制电路如图所示，控制的核心是一密封智能开关，内部结构不明，它有四个接线柱．a、b之间接的是两个相同的加热电阻R与220V电源，c、d之间接有一个叫作“水银接点温度计”的温控元件，它比普通水银温度计多出了两个电极，温度升高时，水银膨胀，将两个电极接通；温度降低时，水银收缩，将两个电极断开．该智能开关会根据“水银接点温度计”的通断自动控制R的发热功率，稳定烤箱内的温度．用Uab表示a、b两点间的电压，UAb表示A、b两点间的电压，以下说法可能正确的是(B)A．当水银接点温度计接点接通时，Uab＝220V，UAb＝110VB．当水银接点温度计接点接通时，Uab＝220V，UAb＝220VC．当水银接点温度计接点断开时，Uab＝0，UAb＝220VD．当水银接点温度计接点断开时，Uab＝0，UAb＝0解析：由题意知，当温度升高使温度计接点接通时，电路应断开，停止加热，故电路中电流为零，Uab＝220V，UAb＝220V，选项A错误，选项B正确；当温度降低使温度计接点断开时，电路应接通，开始加热，由于两电阻相同且串联，故每个电阻两端的电压均为110V，Uab＝0，UAb＝110V，选项C、D错误．二、多项选择题小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com6．如图所示电路中，电源电动势为E，内阻为r，Rt为负温度系数热敏电阻，R为...
