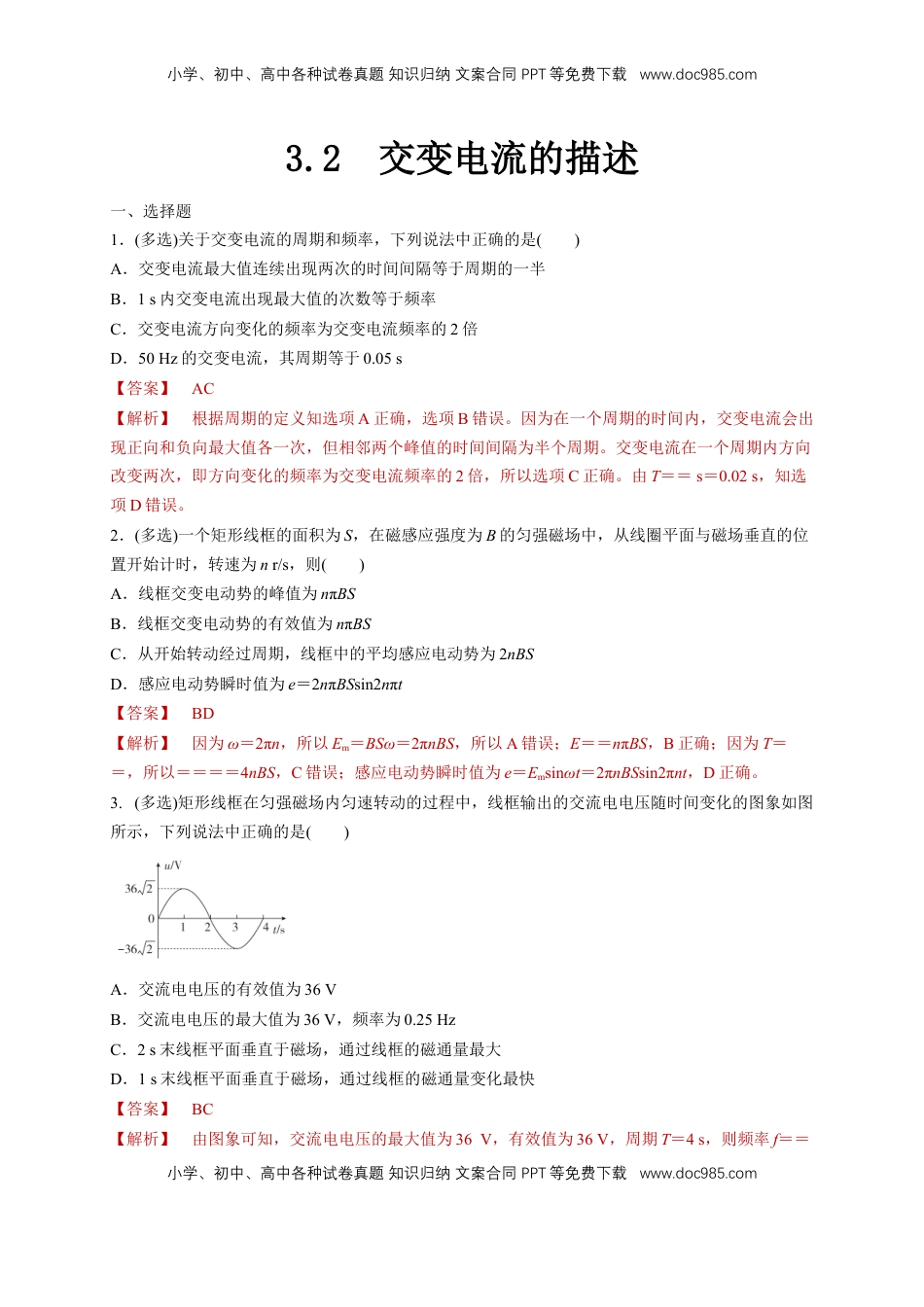

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com3.2交变电流的描述一、选择题1．(多选)关于交变电流的周期和频率，下列说法中正确的是()A．交变电流最大值连续出现两次的时间间隔等于周期的一半B．1s内交变电流出现最大值的次数等于频率C．交变电流方向变化的频率为交变电流频率的2倍D．50Hz的交变电流，其周期等于0.05s【答案】AC【解析】根据周期的定义知选项A正确，选项B错误。因为在一个周期的时间内，交变电流会出现正向和负向最大值各一次，但相邻两个峰值的时间间隔为半个周期。交变电流在一个周期内方向改变两次，即方向变化的频率为交变电流频率的2倍，所以选项C正确。由T＝＝s＝0.02s，知选项D错误。2．(多选)一个矩形线框的面积为S，在磁感应强度为B的匀强磁场中，从线圈平面与磁场垂直的位置开始计时，转速为nr/s，则()A．线框交变电动势的峰值为nπBSB．线框交变电动势的有效值为nπBSC．从开始转动经过周期，线框中的平均感应电动势为2nBSD．感应电动势瞬时值为e＝2nπBSsin2nπt【答案】BD【解析】因为ω＝2πn，所以Em＝BSω＝2πnBS，所以A错误；E＝＝nπBS，B正确；因为T＝＝，所以＝＝＝＝4nBS，C错误；感应电动势瞬时值为e＝Emsinωt＝2πnBSsin2πnt，D正确。3.(多选)矩形线框在匀强磁场内匀速转动的过程中，线框输出的交流电电压随时间变化的图象如图所示，下列说法中正确的是()A．交流电电压的有效值为36VB．交流电电压的最大值为36V，频率为0.25HzC．2s末线框平面垂直于磁场，通过线框的磁通量最大D．1s末线框平面垂直于磁场，通过线框的磁通量变化最快【答案】BC【解析】由图象可知，交流电电压的最大值为36V，有效值为36V，周期T＝4s，则频率f＝＝小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com0.25Hz，故A错误，B正确；1s末交流电电压达到最大值，线框平面应与磁场平行，故D错误；2s末交流电电压为零，线框平面与磁场垂直，磁通量最大，故C正确。4.（单选）交流发电机线圈电阻r＝1Ω，用电器电阻R＝9Ω，电压表示数为9V，如图所示，那么该交流发电机()A．电动势的峰值为10VB．电动势的有效值为9VC．交流发电机线圈通过中性面时电动势的瞬时值为10VD．交流发电机线圈自中性面转过90°的过程中的平均感应电动势为V【答案】D【解析】电压表示数等于路端电压，电路中的电流为I＝＝A＝1A，电动势的有效值为：E＝I(R＋r)＝1×(1＋9)V＝10V，所以电动势的最大值为Em＝E＝10V，故A、B错误；线圈通过中性面时Φ最大，但＝0，故e＝0，C错误；线圈从中性面转过90°过程中，ΔΦ＝BS，Δt＝＝，则＝n＝，由于Em＝nBSω，所以＝＝V，D正确。5．（单选）家用电子调光灯的调光原理是用电子线路将输入的正弦交流电压的波形截去一部分来实现的，由截去部分的多少来调节电压，从而实现灯光的可调，比过去用变压器调压方便且体积较小，某电子调光灯经调整后的电压波形如图所示，若用多用电表测灯泡两端的电压，多用电表的示数为()A.UmB.UmC.UmD.Um【答案】C【解析】多用电表测得的电压值为有效值，根据电流的热效应Q＝×＝T得U有效＝Um，所以C正确。6．（单选）如图所示为一交变电流随时间变化的图象，则此交变电流的有效值是()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．5AB．2.5AC.AD．3.5A【答案】B【解析】根据有效值的定义，在任意一个周期内，有I2RT＝IR·＋IR·，解得I＝2.5A，选项B正确。7.(多选)如图所示，A、B两输电线间的电压表达式为u＝200sin100πt(V)，输电线电阻不计，把电阻R＝50Ω的用电器接在A、B两输电线上，对此，下列说法正确的是()A．电流表示数为4AB．电压表示数为200VC．通过R的电流方向每秒钟改变50次D．用电器消耗的电功率为1.6kW【答案】AB【解析】由u＝200sin100πt(V)可知，电压最大值Um＝200V，角速度ω＝100πrad/s，所以电压的有效值U＝＝200V，周期T＝＝0.02s，频率f＝＝50Hz。由欧姆定律得I...
