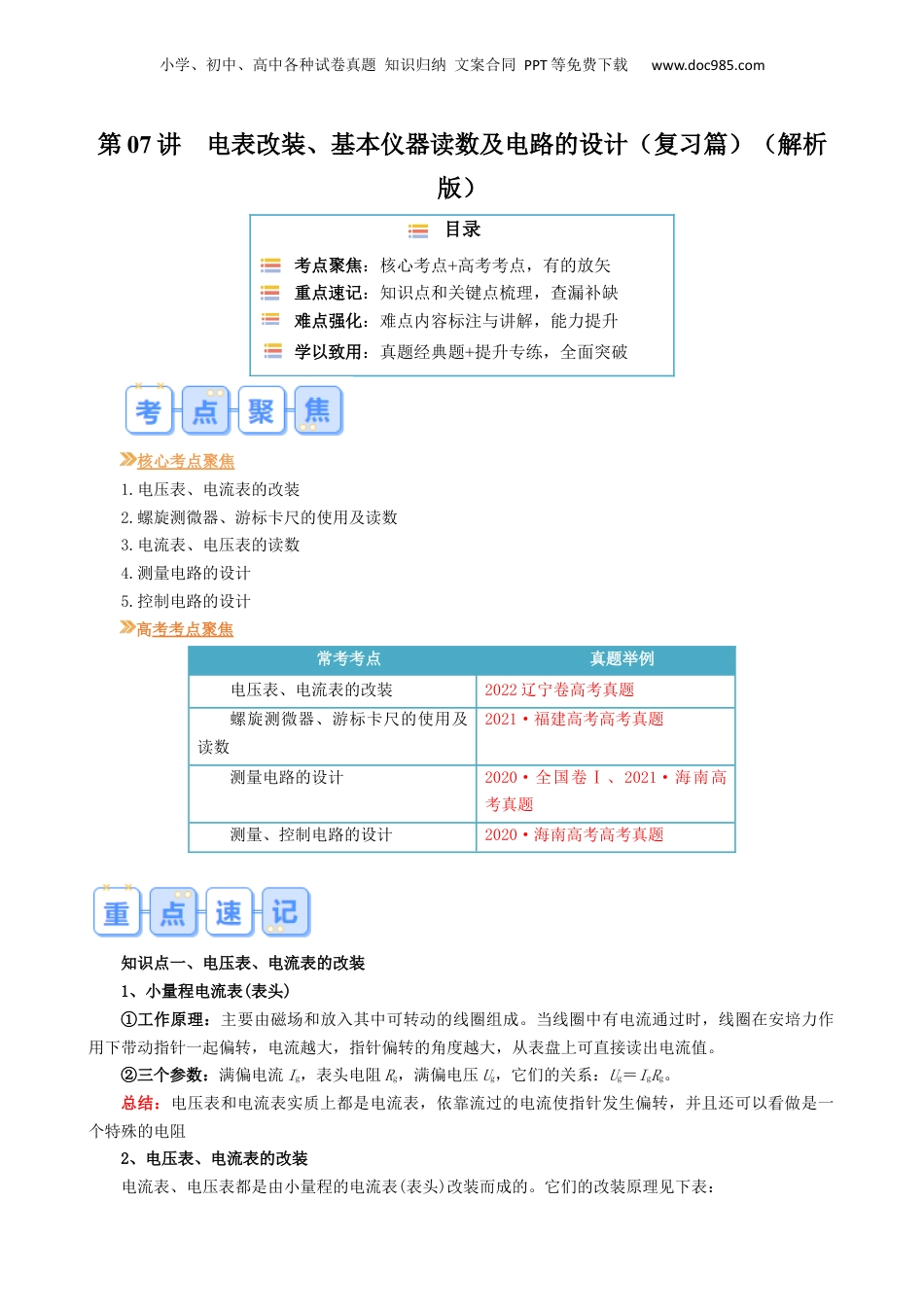

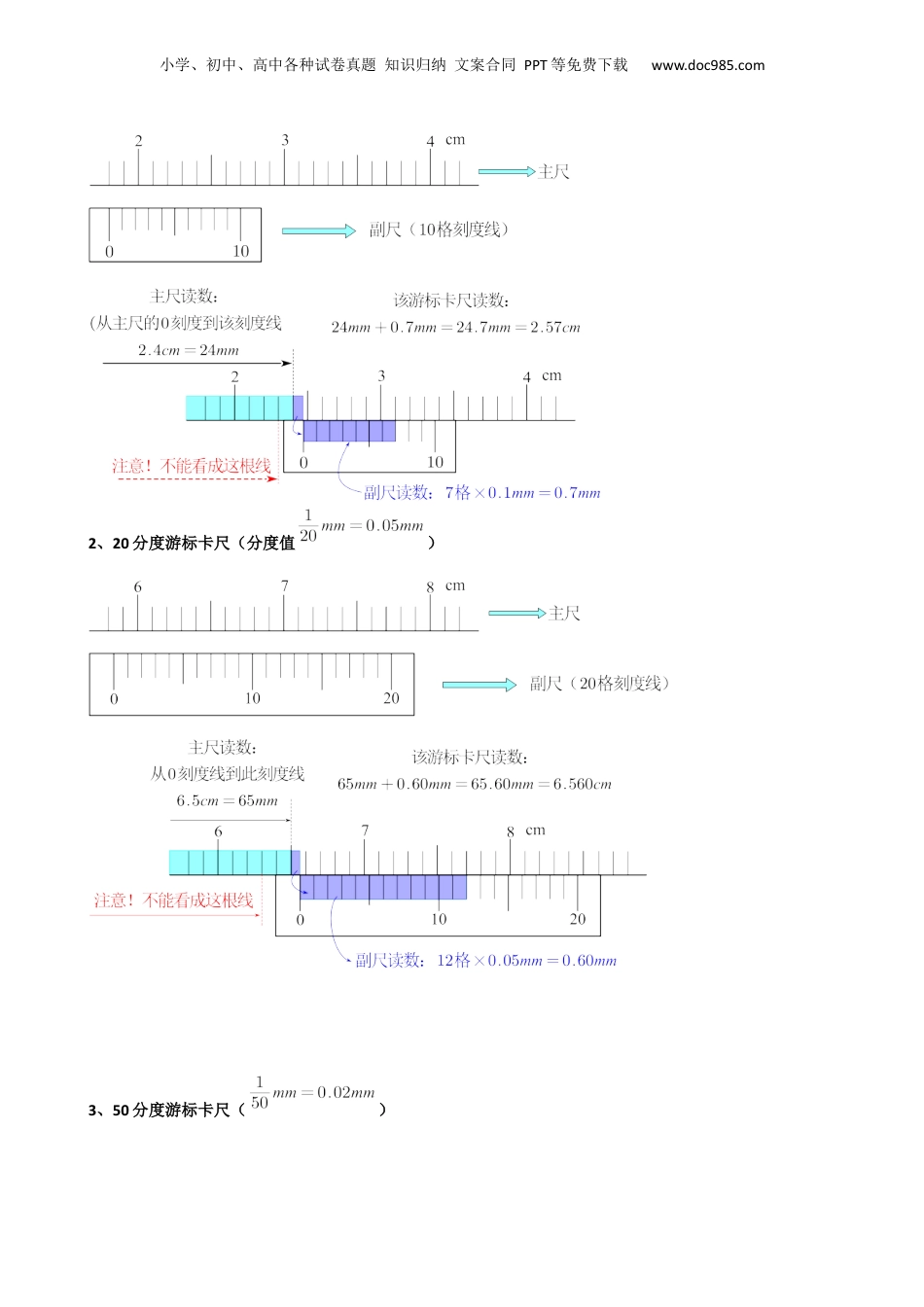

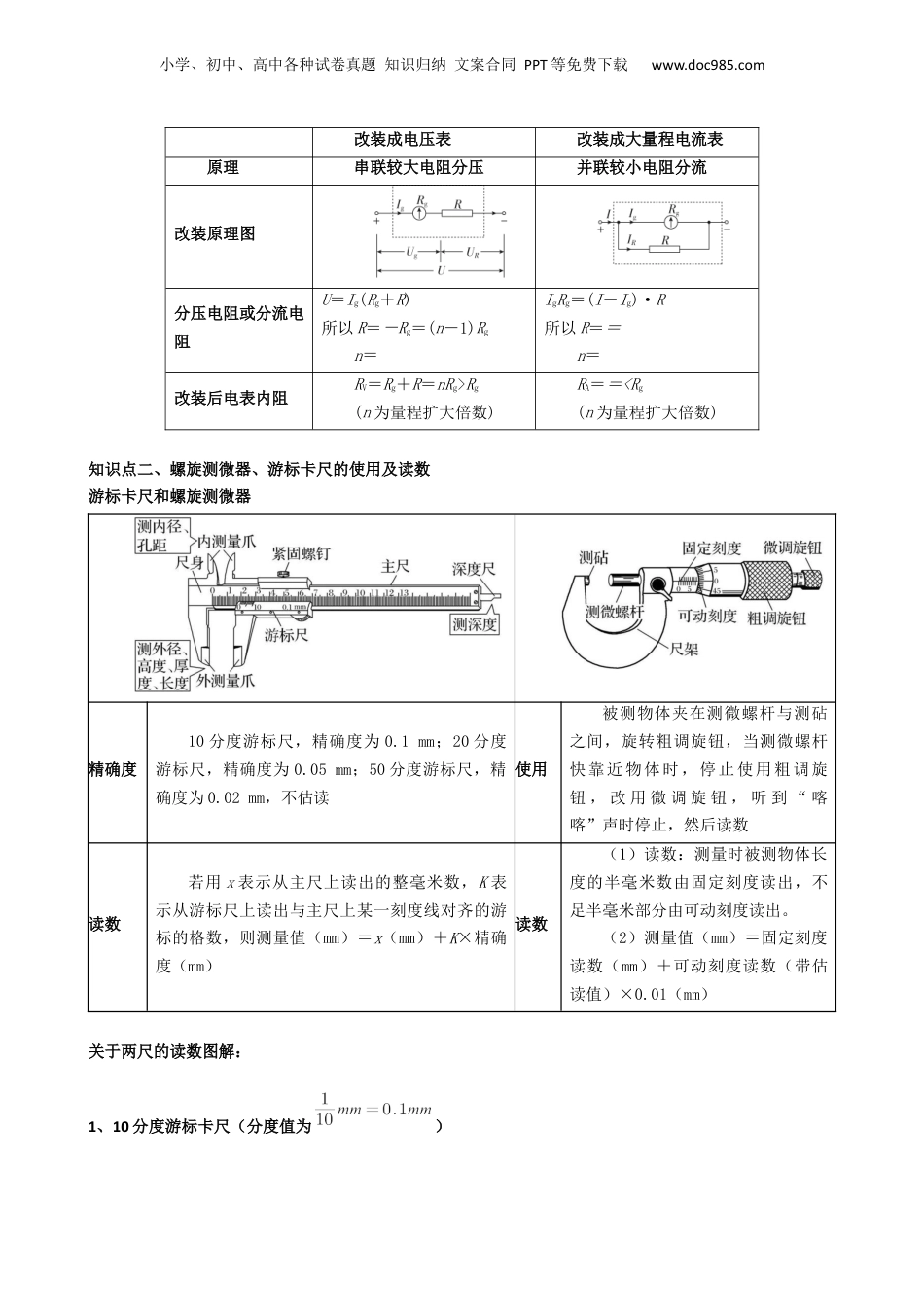

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第07讲电表改装、基本仪器读数及电路的设计（复习篇）（解析版）目录考点聚焦：核心考点+高考考点，有的放矢重点速记：知识点和关键点梳理，查漏补缺难点强化：难点内容标注与讲解，能力提升学以致用：真题经典题+提升专练，全面突破核心考点聚焦1.电压表、电流表的改装2.螺旋测微器、游标卡尺的使用及读数3.电流表、电压表的读数4.测量电路的设计5.控制电路的设计高考考点聚焦常考考点真题举例电压表、电流表的改装2022辽宁卷高考真题螺旋测微器、游标卡尺的使用及读数2021·福建高考高考真题测量电路的设计2020·全国卷Ⅰ、2021·海南高考真题测量、控制电路的设计2020·海南高考高考真题知识点一、电压表、电流表的改装1、小量程电流表(表头)①工作原理：主要由磁场和放入其中可转动的线圈组成。当线圈中有电流通过时，线圈在安培力作用下带动指针一起偏转，电流越大，指针偏转的角度越大，从表盘上可直接读出电流值。②三个参数：满偏电流Ig，表头电阻Rg，满偏电压Ug，它们的关系：Ug＝IgRg。总结：电压表和电流表实质上都是电流表，依靠流过的电流使指针发生偏转，并且还可以看做是一个特殊的电阻2、电压表、电流表的改装电流表、电压表都是由小量程的电流表(表头)改装而成的。它们的改装原理见下表：小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com改装成电压表改装成大量程电流表原理串联较大电阻分压并联较小电阻分流改装原理图分压电阻或分流电阻U＝Ig(Rg＋R)所以R＝－Rg＝(n－1)Rgn＝IgRg＝(I－Ig)·R所以R＝＝n＝改装后电表内阻RV＝Rg＋R＝nRg>Rg(n为量程扩大倍数)RA＝＝<Rg(n为量程扩大倍数)知识点二、螺旋测微器、游标卡尺的使用及读数游标卡尺和螺旋测微器精确度10分度游标尺，精确度为0.1mm；20分度游标尺，精确度为0.05mm；50分度游标尺，精确度为0.02mm，不估读使用被测物体夹在测微螺杆与测砧之间，旋转粗调旋钮，当测微螺杆快靠近物体时，停止使用粗调旋钮，改用微调旋钮，听到“喀喀”声时停止，然后读数读数若用x表示从主尺上读出的整毫米数，K表示从游标尺上读出与主尺上某一刻度线对齐的游标的格数，则测量值（mm）＝x（mm）＋K×精确度（mm）读数（1）读数：测量时被测物体长度的半毫米数由固定刻度读出，不足半毫米部分由可动刻度读出。（2）测量值（mm）＝固定刻度读数（mm）＋可动刻度读数（带估读值）×0.01（mm）关于两尺的读数图解：1、10分度游标卡尺（分度值为）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com2、20分度游标卡尺（分度值）3、50分度游标卡尺（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com4、螺旋测微器（分度值）知识点三、电流表、电压表的使用及读数量程选择使用事项电表估读选择合适量程：使得测量时指针偏转角度要尽可能大，一般要求超过量程的13（1）使用前应先进行零点调整（机械调零）；（2）红表笔插“＋”插孔，黑表笔插“－”插孔；（1）最小分度是“1，0.1，0.01，…”时，估读到最小分度的110（即估读到最小分度的下一位）；（2）最小分度是“2，0.2，0.02，…”时，估小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com，但又不能超过量程（3）红表笔接电势高处，黑表笔接电势低处，即电流从红表笔进表，从黑表笔出表读到最小分度的12（即估读到最小分度的那一位）；（3）最小分度是“5，0.5，0.05，…”时，估读到最小分度的15（即估读到最小分度的那一位）知识点、电路的设计测量电路的设计：1、电流表内、外接法的比较内接法外接法电路图误差原因电流表分压U测＝Ux＋UA电压表分流I测＝Ix＋IV电阻测量值R测＝U测I测＝Rx＋RA＞Rx测量值大于真实值R测＝U测I测＝RxRVRx+RV＜Rx测量值小于真实值适用条件RA≪RxRV≫Rx适用于测量大电阻小电阻2.电流表的内、外接法的选择定性法先将待测电阻的估计值（或大约值）与电压表、电流表内阻进行比较：（1）若Rx较小，宜采用电流表外接法；（2）若Rx较大，宜采用电流表内接法比较法当已知R...
