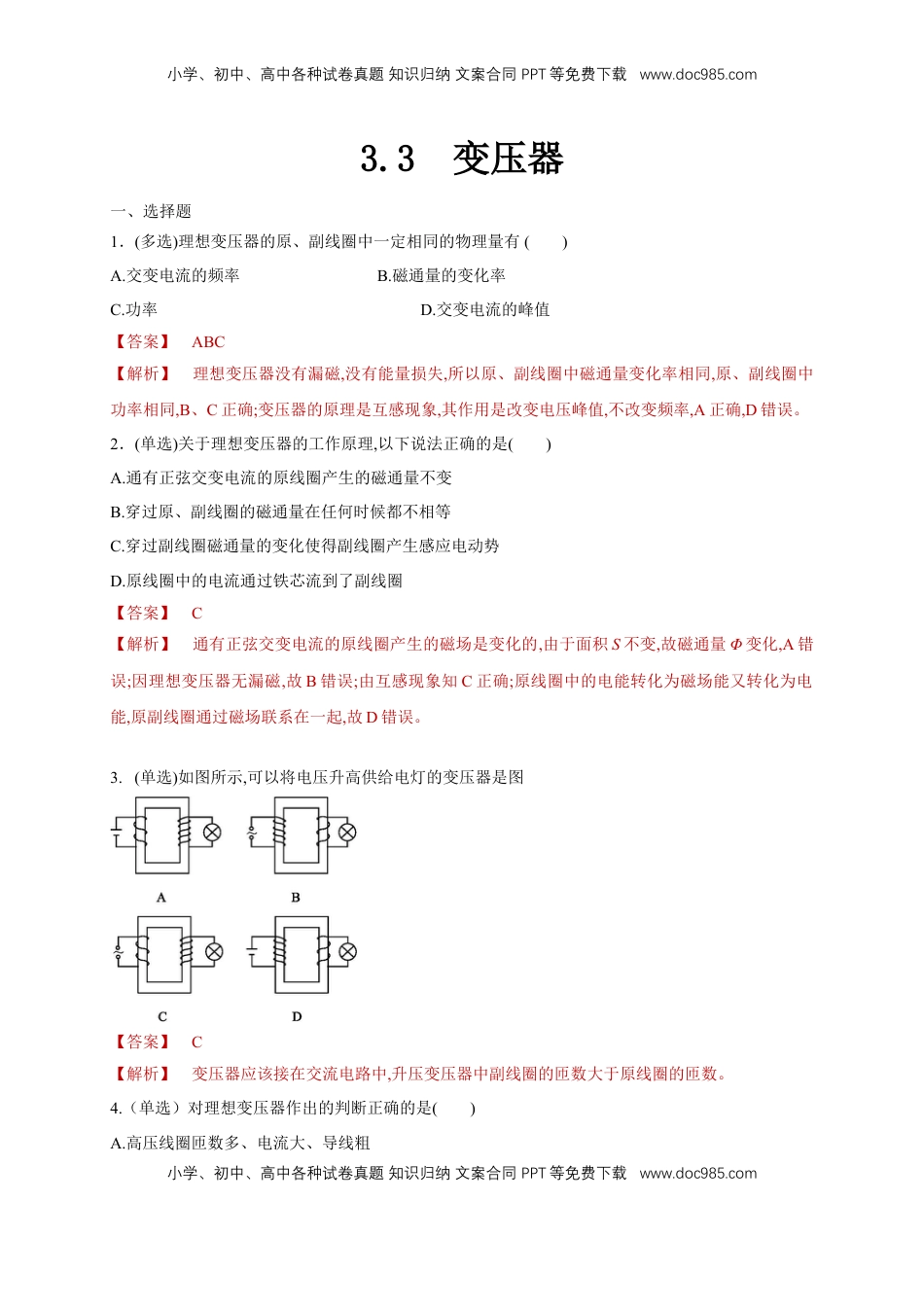

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com3.3变压器一、选择题1．(多选)理想变压器的原、副线圈中一定相同的物理量有()A.交变电流的频率B.磁通量的变化率C.功率D.交变电流的峰值【答案】ABC【解析】理想变压器没有漏磁,没有能量损失,所以原、副线圈中磁通量变化率相同,原、副线圈中功率相同,B、C正确;变压器的原理是互感现象,其作用是改变电压峰值,不改变频率,A正确,D错误。2．(单选)关于理想变压器的工作原理,以下说法正确的是()A.通有正弦交变电流的原线圈产生的磁通量不变B.穿过原、副线圈的磁通量在任何时候都不相等C.穿过副线圈磁通量的变化使得副线圈产生感应电动势D.原线圈中的电流通过铁芯流到了副线圈【答案】C【解析】通有正弦交变电流的原线圈产生的磁场是变化的,由于面积S不变,故磁通量Φ变化,A错误;因理想变压器无漏磁,故B错误;由互感现象知C正确;原线圈中的电能转化为磁场能又转化为电能,原副线圈通过磁场联系在一起,故D错误。3.(单选)如图所示,可以将电压升高供给电灯的变压器是图【答案】C【解析】变压器应该接在交流电路中,升压变压器中副线圈的匝数大于原线圈的匝数。4.（单选）对理想变压器作出的判断正确的是()A.高压线圈匝数多、电流大、导线粗小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comB.低压线圈匝数少、电流小、导线细C.高压线圈匝数多、电流大、导线细D.低压线圈匝数少、电流大、导线粗【答案】D【解析】根据,电压高的匝数多,电流小,用细线。电压低的,匝数少,电流大,用粗线。5．（单选）一含有理想变压器的电路如图所示,图中电阻R1、R2和R3的阻值分别为3Ω、1Ω和4Ω,A为理想交流电流表,U为正弦式交流电压,输出电压的有效值恒定。当开关S断开时,电流表的示数为I;当S闭合时,电流表的示数为4I。该变压器原、副线圈匝数比为()A.2B.3C.4D.5【答案】B【解析】理想变压器的输入功率和输出功率相等,当开关断开时,有(U-IR1)I(U-3Ω×I)IΩ①;当开关闭合时,有(U-4IR1)·4I(U-12Ω×I)·4IΩ②。①÷②得U=48Ω×I,代入①可解B正确。6．（多选）(多选)一个正常工作的理想变压器的原、副线圈中,下列哪些物理量一定相等()A.交变电流的频率B.电流的有效值C.电功率D.磁通量的变化率【答案】ACD【解析】由变压器的工作原理可知输入、输出交变电流的频率相同,穿过原、副线圈的磁通量变化率相等,所以A、D正确;理想变压器没有能量损失,即输入、输出功率相等,所以C正确;对于升、降压变压器中原、副线圈中电流的最大值、有效值不相同,所以B错误。7.(多选)如图甲所示,理想变压器原、副线圈的匝数比为4∶1,b是原线圈的中心抽头,图中电表均为理想的交流电表,定值电阻R=10Ω,其余电阻均不计,从某时刻开始在原线圈c、d两端加上如图乙所示的交流电压,则下列说法正确的是()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA.当单刀双掷开关与a连接时,电压表的示数为55VB.当单刀双掷开关与a连接且t=0.01s时,电流表示数为零C.单刀双掷开关由a拨向b后,原线圈的输入功率增大D.单刀双掷开关由a拨向b后,副线圈输出电压的频率为25Hz【答案】AC【解析】由题图乙可知,交流电压的最大值为311V,交变电流的周期为2×10-2s,所以交变电流的频率为50Hz,交流电压的有效值为220V,根据原、副线圈电压与匝数成正比可知,当单刀双掷开关与a连接时,副线圈电压为55V,所以副线圈电流为5.5A,电流表示数为电流的有效值,不随时间变化,所以当t=0.01s时,电流表的示数为5.5A,选项A正确,选项B错误;单刀双掷开关由a拨向b后,原线圈的匝数变少,所以副线圈的电压变大,电阻R上消耗的功率变大,原线圈的输入功率也要变大,选项C正确;变压器不会改变交变电流的频率,所以副线圈输出电压的频率为50Hz,选项D错误。8．(单选)如图所示,一理想变压器原线圈两端所加的电压U1=1100V时,副线圈两端的电压U2=220V。若此变压器副线圈的匝数n2=200,则原线圈的匝数n1为()A.2000B.1000C.200D.100...
