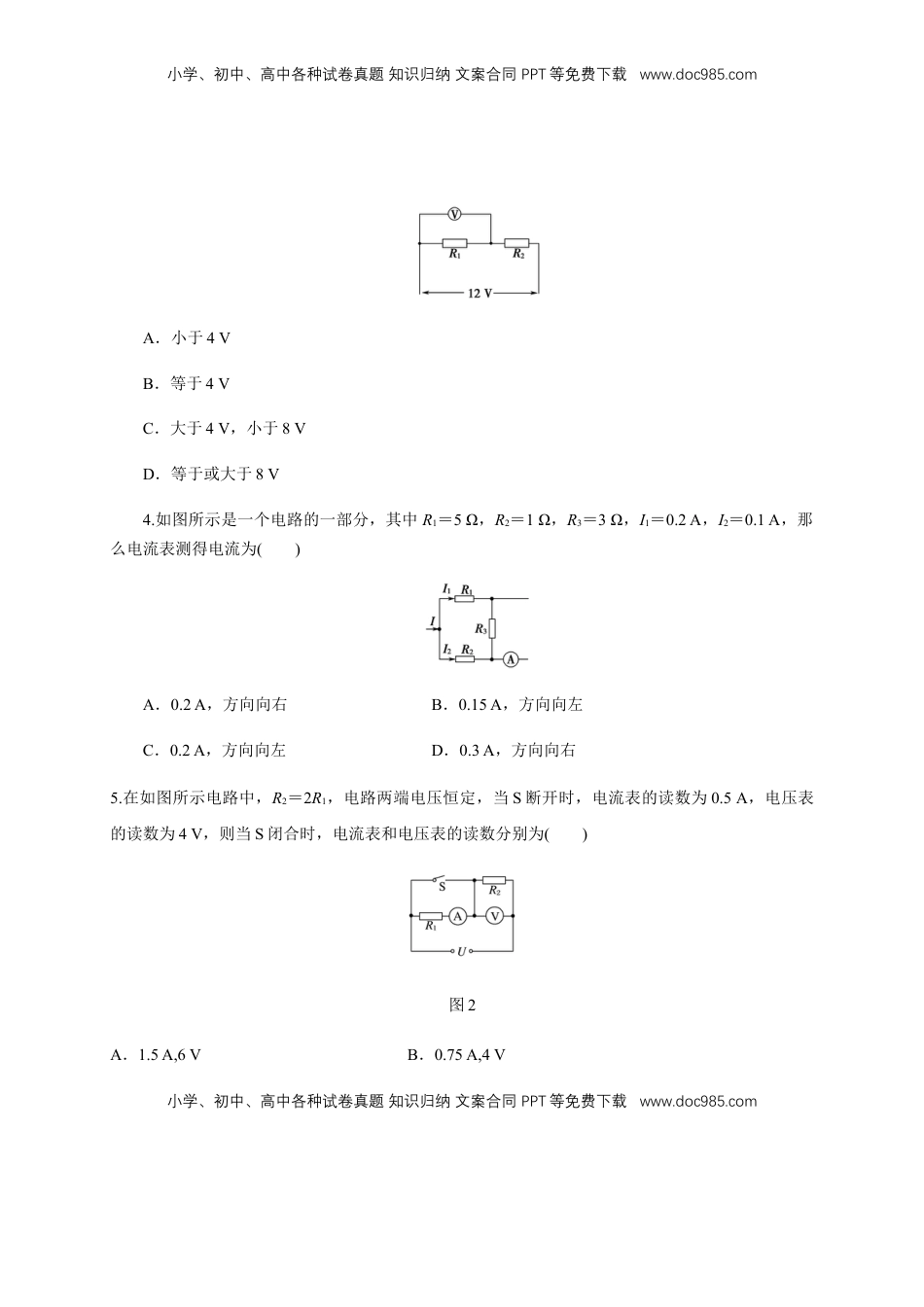

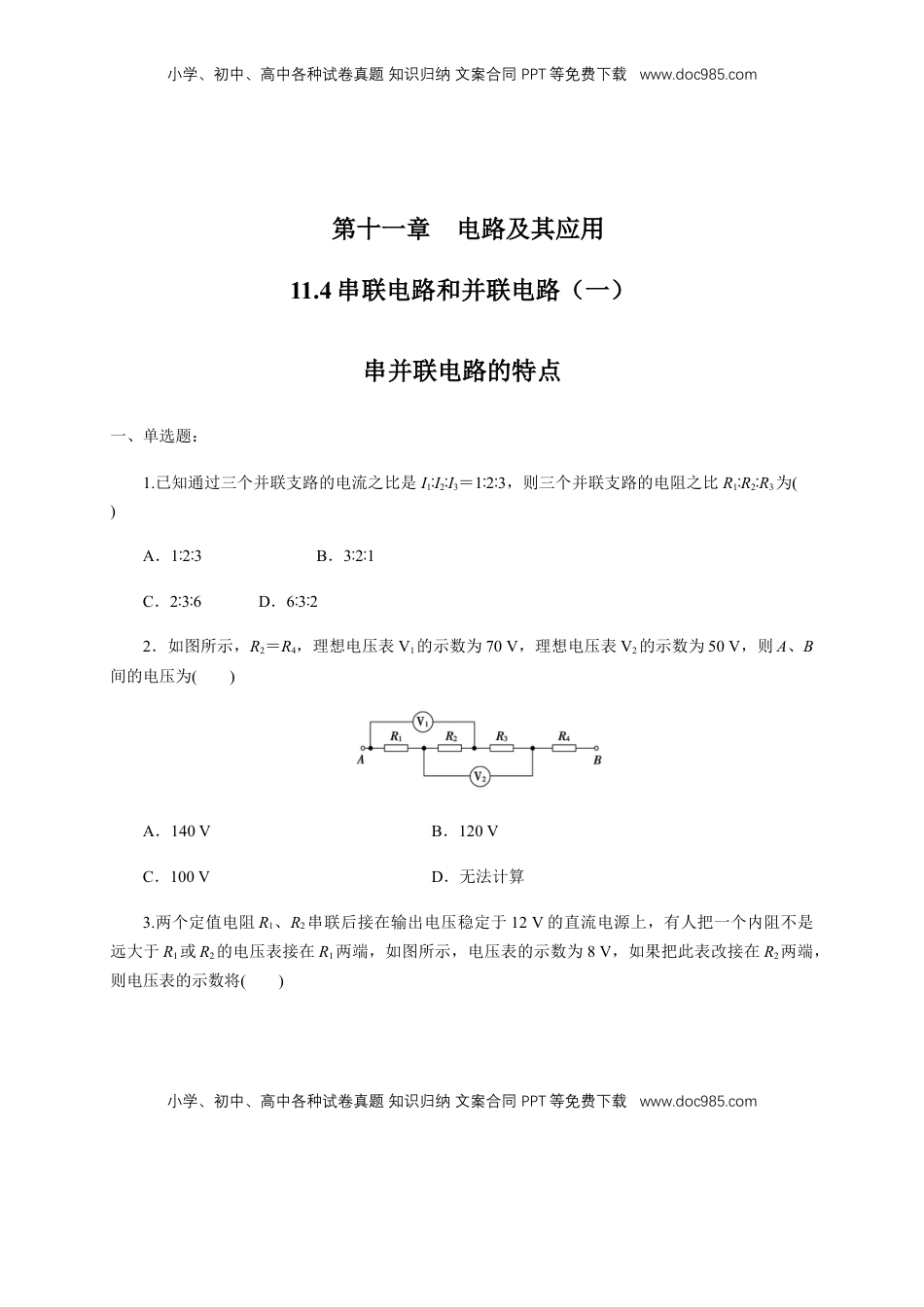

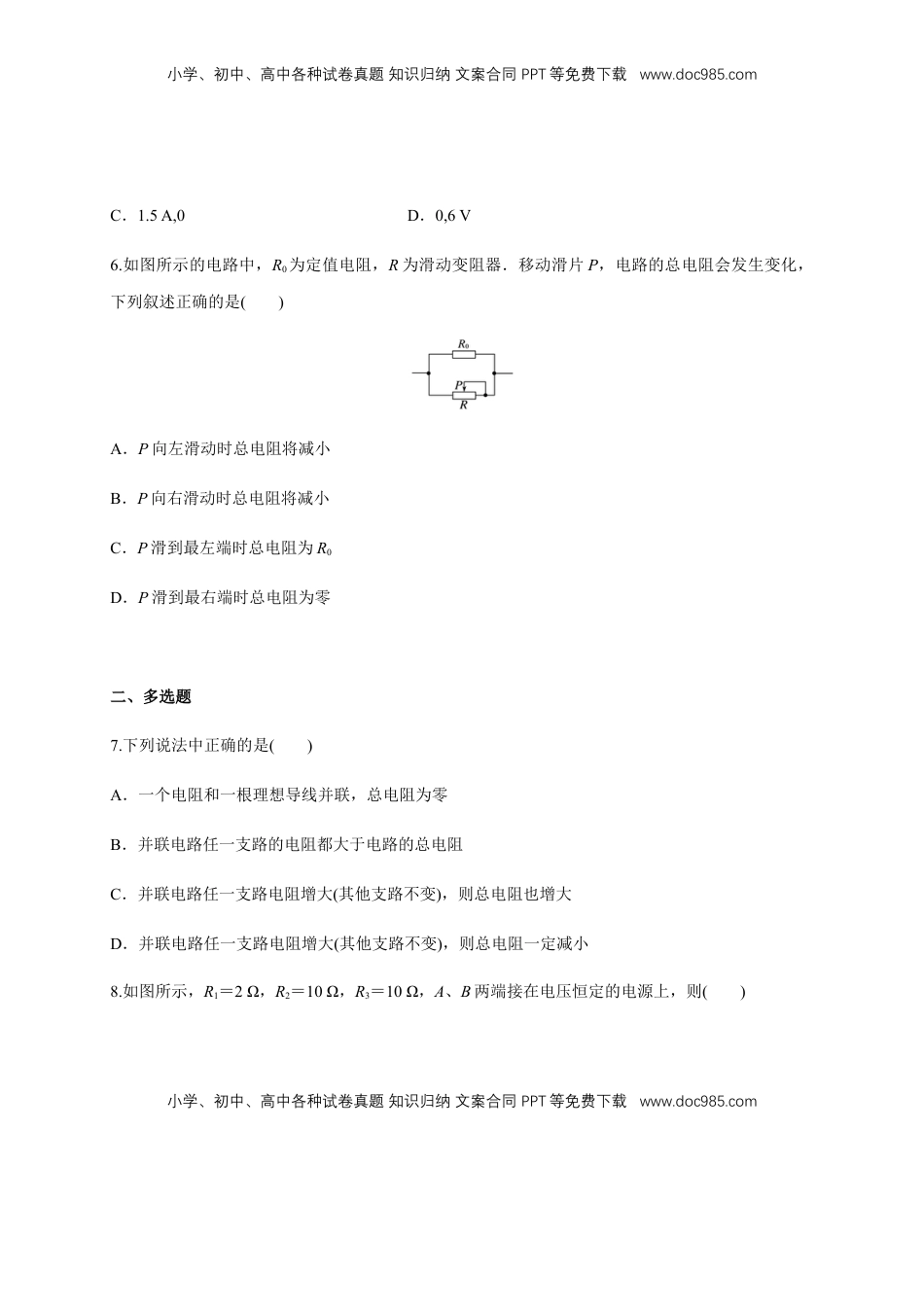

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第十一章电路及其应用11.4串联电路和并联电路（一）串并联电路的特点一、单选题：1.已知通过三个并联支路的电流之比是I1∶I2∶I3＝123∶∶，则三个并联支路的电阻之比R1∶R2∶R3为()A．123∶∶B．321∶∶C．236D∶∶．632∶∶2．如图所示，R2＝R4，理想电压表V1的示数为70V，理想电压表V2的示数为50V，则A、B间的电压为()A．140VB．120VC．100VD．无法计算3.两个定值电阻R1、R2串联后接在输出电压稳定于12V的直流电源上，有人把一个内阻不是远大于R1或R2的电压表接在R1两端，如图所示，电压表的示数为8V，如果把此表改接在R2两端，则电压表的示数将()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．小于4VB．等于4VC．大于4V，小于8VD．等于或大于8V4.如图所示是一个电路的一部分，其中R1＝5Ω，R2＝1Ω，R3＝3Ω，I1＝0.2A，I2＝0.1A，那么电流表测得电流为()A．0.2A，方向向右B．0.15A，方向向左C．0.2A，方向向左D．0.3A，方向向右5.在如图所示电路中，R2＝2R1，电路两端电压恒定，当S断开时，电流表的读数为0.5A，电压表的读数为4V，则当S闭合时，电流表和电压表的读数分别为()图2A．1.5A,6VB．0.75A,4V小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comC．1.5A,0D．0,6V6.如图所示的电路中，R0为定值电阻，R为滑动变阻器．移动滑片P，电路的总电阻会发生变化，下列叙述正确的是()A．P向左滑动时总电阻将减小B．P向右滑动时总电阻将减小C．P滑到最左端时总电阻为R0D．P滑到最右端时总电阻为零二、多选题7.下列说法中正确的是()A．一个电阻和一根理想导线并联，总电阻为零B．并联电路任一支路的电阻都大于电路的总电阻C．并联电路任一支路电阻增大(其他支路不变)，则总电阻也增大D．并联电路任一支路电阻增大(其他支路不变)，则总电阻一定减小8.如图所示，R1＝2Ω，R2＝10Ω，R3＝10Ω，A、B两端接在电压恒定的电源上，则()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．S断开时，R1与R2的电压之比为15∶B．S闭合时，通过R1与R2的电流之比为21∶C．S闭合时，R1与R2两端的电压之比为15∶D．S断开与闭合两种情况下，电阻R1两端的电压之比为21∶9.滑动变阻器的原理如图所示，则下列说法中正确的是()A．若将a、c两端连在电路中，则当滑片OP向右滑动时，变阻器接入电路中的阻值增大B．若将a、d两端连在电路中，则当滑片OP向右滑动时，变阻器接入电路中的阻值减小C．将滑动变阻器以限流式接法接入电路时，必须连入三个接线柱D．将滑动变阻器以分压式接法接入电路时，必须连入三个接线柱10.如图所示的电路中，若ab为输入端，AB为输出端，现把滑动变阻器的滑片置于变阻器的中央，则()A．空载时输出电压UAB＝UabB．当AB间接上负载R时，输出电压UAB<小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comC．AB间的负载R越大，UAB越接近D．AB间的负载R越小，UAB越接近三、非选择题11..如图所示电路，R1＝2Ω，R2＝3Ω，R3＝4Ω.(1)如果已知流过电阻R1的电流I1＝3A，则干路电流多大？(2)如果已知干路电流I＝3A，则流过每个电阻的电流多大？12.图中E＝10V，R1＝4Ω，R2＝6Ω，C＝30μF，电池内阻可忽略．(1)闭合开关S，求稳定后通过R1的电流；(2)然后将开关S断开，求这以后流过R1的总电荷量．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com13.如图所示，滑动变阻器的总电阻R＝1000Ω，A、B两端电压U＝100V，调节滑片P...
