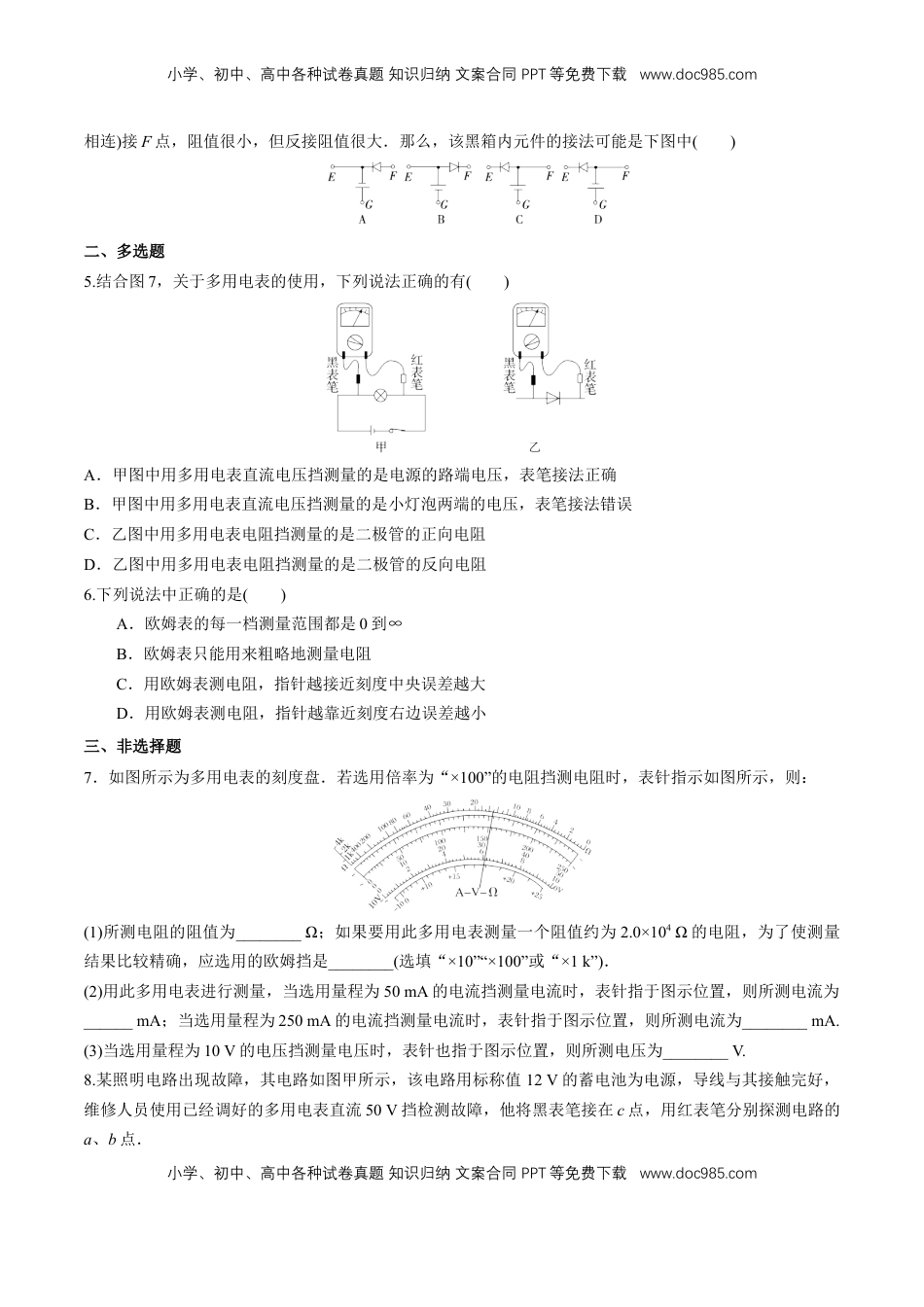

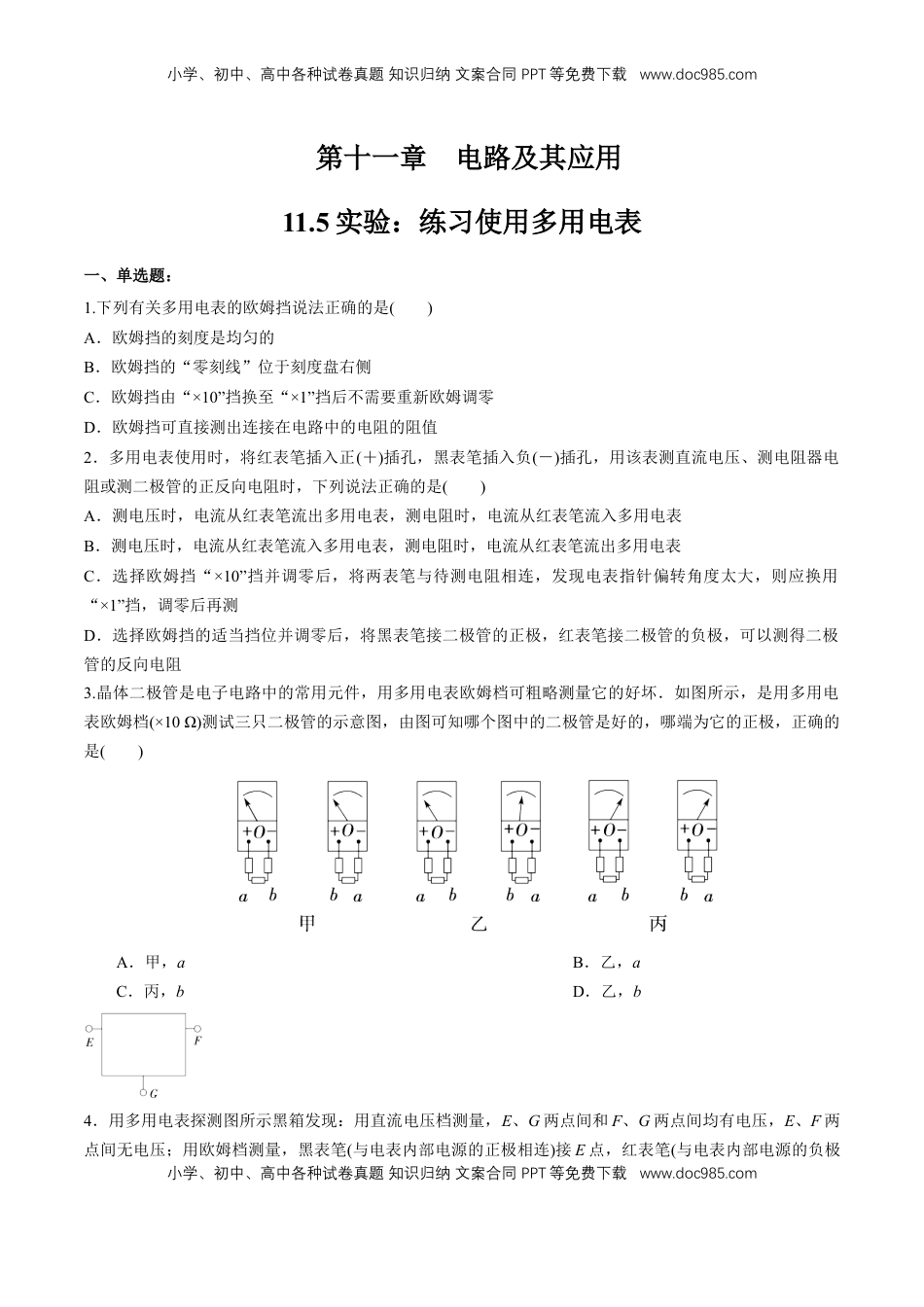

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第十一章电路及其应用11.5实验：练习使用多用电表一、单选题：1.下列有关多用电表的欧姆挡说法正确的是()A．欧姆挡的刻度是均匀的B．欧姆挡的“零刻线”位于刻度盘右侧C．欧姆挡由“×10”挡换至“×1”挡后不需要重新欧姆调零D．欧姆挡可直接测出连接在电路中的电阻的阻值2．多用电表使用时，将红表笔插入正(＋)插孔，黑表笔插入负(－)插孔，用该表测直流电压、测电阻器电阻或测二极管的正反向电阻时，下列说法正确的是()A．测电压时，电流从红表笔流出多用电表，测电阻时，电流从红表笔流入多用电表B．测电压时，电流从红表笔流入多用电表，测电阻时，电流从红表笔流出多用电表C．选择欧姆挡“×10”挡并调零后，将两表笔与待测电阻相连，发现电表指针偏转角度太大，则应换用“×1”挡，调零后再测D．选择欧姆挡的适当挡位并调零后，将黑表笔接二极管的正极，红表笔接二极管的负极，可以测得二极管的反向电阻3.晶体二极管是电子电路中的常用元件，用多用电表欧姆档可粗略测量它的好坏．如图所示，是用多用电表欧姆档(×10Ω)测试三只二极管的示意图，由图可知哪个图中的二极管是好的，哪端为它的正极，正确的是()A．甲，aB．乙，aC．丙，bD．乙，b4．用多用电表探测图所示黑箱发现：用直流电压档测量，E、G两点间和F、G两点间均有电压，E、F两点间无电压；用欧姆档测量，黑表笔(与电表内部电源的正极相连)接E点，红表笔(与电表内部电源的负极小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com相连)接F点，阻值很小，但反接阻值很大．那么，该黑箱内元件的接法可能是下图中()二、多选题5.结合图7，关于多用电表的使用，下列说法正确的有()A．甲图中用多用电表直流电压挡测量的是电源的路端电压，表笔接法正确B．甲图中用多用电表直流电压挡测量的是小灯泡两端的电压，表笔接法错误C．乙图中用多用电表电阻挡测量的是二极管的正向电阻D．乙图中用多用电表电阻挡测量的是二极管的反向电阻6.下列说法中正确的是()A．欧姆表的每一档测量范围都是0到∞B．欧姆表只能用来粗略地测量电阻C．用欧姆表测电阻，指针越接近刻度中央误差越大D．用欧姆表测电阻，指针越靠近刻度右边误差越小三、非选择题7．如图所示为多用电表的刻度盘．若选用倍率为“×100”的电阻挡测电阻时，表针指示如图所示，则：(1)所测电阻的阻值为________Ω；如果要用此多用电表测量一个阻值约为2.0×104Ω的电阻，为了使测量结果比较精确，应选用的欧姆挡是________(选填“×10”“×100”或“×1k”)．(2)用此多用电表进行测量，当选用量程为50mA的电流挡测量电流时，表针指于图示位置，则所测电流为______mA；当选用量程为250mA的电流挡测量电流时，表针指于图示位置，则所测电流为________mA.(3)当选用量程为10V的电压挡测量电压时，表针也指于图示位置，则所测电压为________V.8.某照明电路出现故障，其电路如图甲所示，该电路用标称值12V的蓄电池为电源，导线与其接触完好，维修人员使用已经调好的多用电表直流50V挡检测故障，他将黑表笔接在c点，用红表笔分别探测电路的a、b点．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(1)断开开关，红表笔接a点时多用电表指示如图乙所示，读数为________V，说明________正常(选填“蓄电池”“保险丝”“开关”或“小灯”)．(2)红表笔接b点，断开开关时，表针不偏转，闭合开关后，多用电表指示仍然如图乙，可判定发生故障的器件是________(选填“蓄电池”“保险丝”“开关”或“小灯”)．9.在练习使用多用表的实验中，有如下操作：(1)如图甲所示为多用电表的示意图，其中S、K、T为三个可调节的部件，现用多用表测量一阻值约为2000Ω的定值电阻，某些操作步骤如下：①调节________(选填“S”或“T”)，使电表指...
