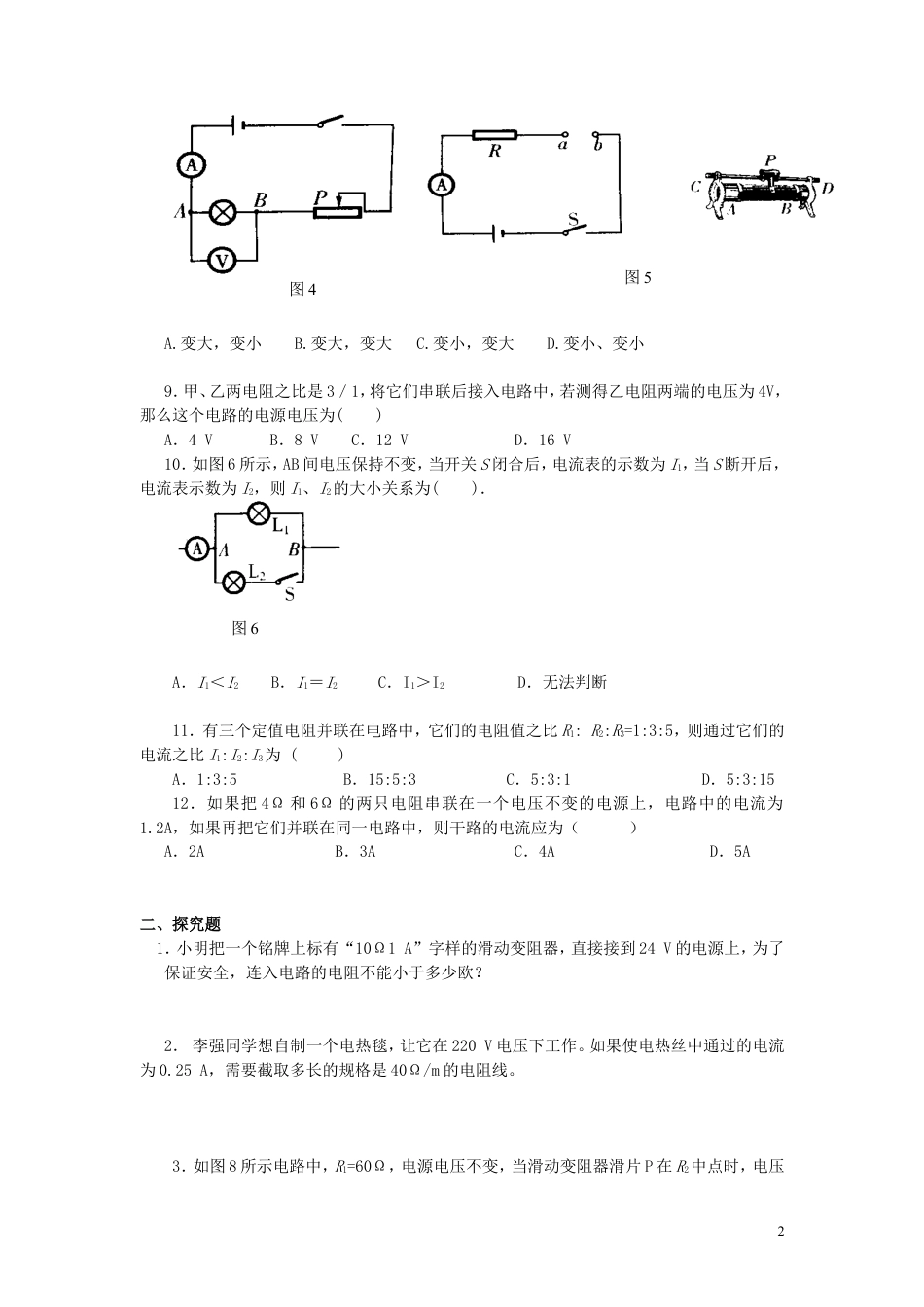

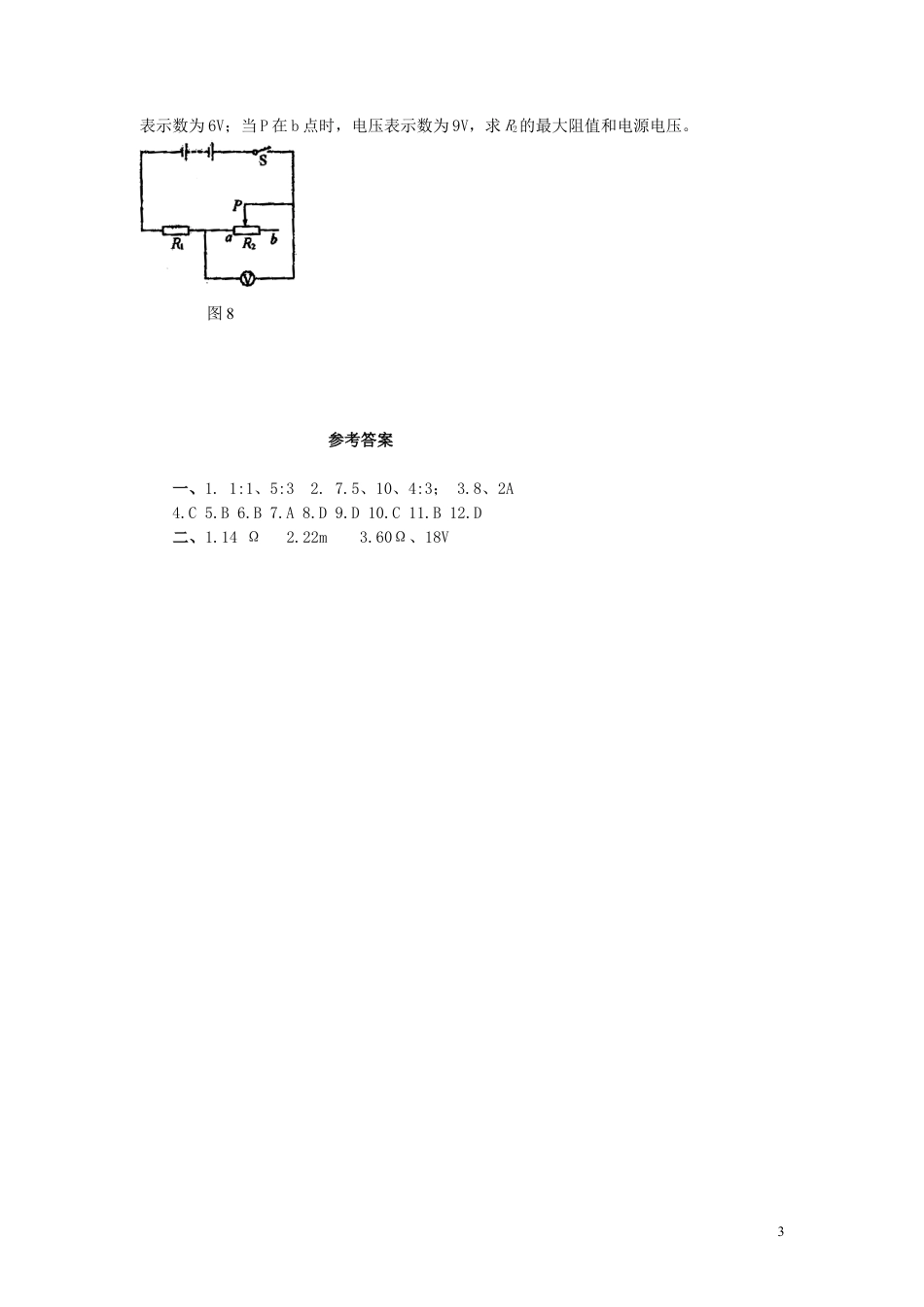

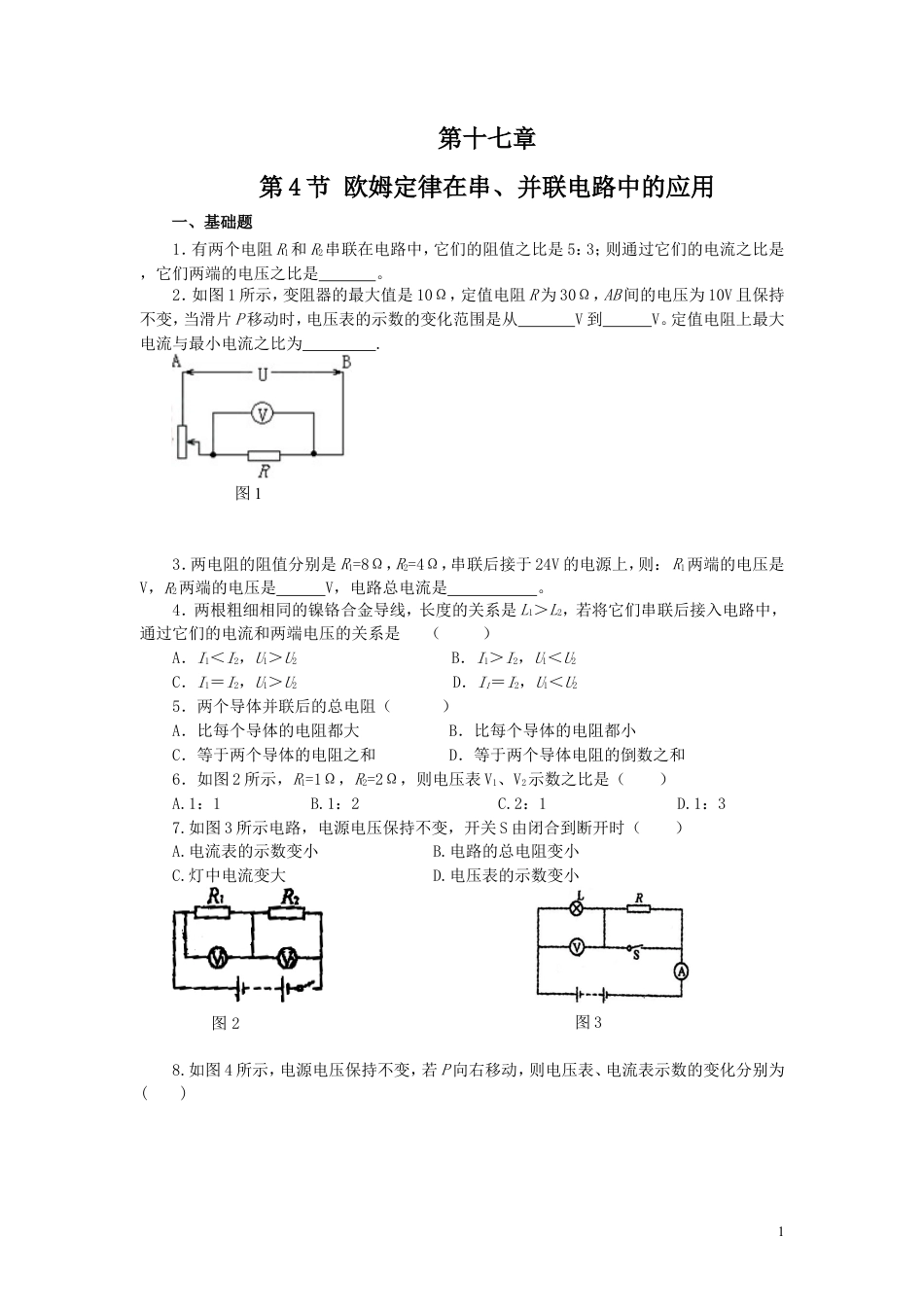

第十七章第4节欧姆定律在串、并联电路中的应用一、基础题1．有两个电阻R1和R2串联在电路中，它们的阻值之比是5：3；则通过它们的电流之比是，它们两端的电压之比是。21世纪教育网版权所有2．如图1所示，变阻器的最大值是10Ω，定值电阻R为30Ω，AB间的电压为10V且保持不变，当滑片P移动时，电压表的示数的变化范围是从V到V。定值电阻上最大电流与最小电流之比为.21·cn·jy·com3．两电阻的阻值分别是R1=8Ω，R2=4Ω，串联后接于24V的电源上，则：R1两端的电压是V，R2两端的电压是V，电路总电流是。4．两根粗细相同的镍铬合金导线，长度的关系是L1＞L2，若将它们串联后接入电路中，通过它们的电流和两端电压的关系是（）www.21-cn-jy.comA．I1＜I2，U1＞U2B．I1＞I2，U1＜U2C．I1＝I2，U1＞U2D．I1＝I2，U1＜U25．两个导体并联后的总电阻（）A．比每个导体的电阻都大B．比每个导体的电阻都小C．等于两个导体的电阻之和D．等于两个导体电阻的倒数之和6．如图2所示，R1=1Ω，R2=2Ω，则电压表V1、V2示数之比是（）A.1：1B.1：2C.2：1D.1：37.如图3所示电路，电源电压保持不变，开关S由闭合到断开时（）A.电流表的示数变小B.电路的总电阻变小C.灯中电流变大D.电压表的示数变小8.如图4所示，电源电压保持不变，若P向右移动，则电压表、电流表示数的变化分别为()图2图31图1A.变大，变小B.变大，变大C.变小，变大D.变小、变小9．甲、乙两电阻之比是3／1，将它们串联后接入电路中，若测得乙电阻两端的电压为4V，那么这个电路的电源电压为()21教育网A．4VB．8VC．12VD．16V10．如图6所示，AB间电压保持不变，当开关S闭合后，电流表的示数为I1，当S断开后，电流表示数为I2，则I1、I2的大小关系为()．【来源：21·世纪·教育·网】A．I1＜I2B．I1＝I2C．I1＞I2D．无法判断11．有三个定值电阻并联在电路中，它们的电阻值之比R1:R2:R3=1:3:5，则通过它们的电流之比I1:I2:I3为()21cnjy.comA．1:3:5B．15:5:3C．5:3:1D．5:3:1512．如果把4Ω和6Ω的两只电阻串联在一个电压不变的电源上，电路中的电流为1.2A，如果再把它们并联在同一电路中，则干路的电流应为（）21·世纪*教育网A．2AB．3AC．4AD．5A二、探究题1．小明把一个铭牌上标有“10Ω1A”字样的滑动变阻器，直接接到24V的电源上，为了保证安全，连入电路的电阻不能小于多少欧？2·1·c·n·j·y2．李强同学想自制一个电热毯，让它在220V电压下工作。如果使电热丝中通过的电流为0.25A，需要截取多长的规格是40Ω/m的电阻线。www-2-1-cnjy-com3．如图8所示电路中，R1=60Ω，电源电压不变，当滑动变阻器滑片P在R2中点时，电压图4图5图62表示数为6V；当P在b点时，电压表示数为9V，求R2的最大阻值和电源电压。参考答案一、1.1:1、5:32.7.5、10、4:3；3.8、2A4.C5.B6.B7.A8.D9.D10.C11.B12.D二、1.14Ω2.22m3.60Ω、18V图83
