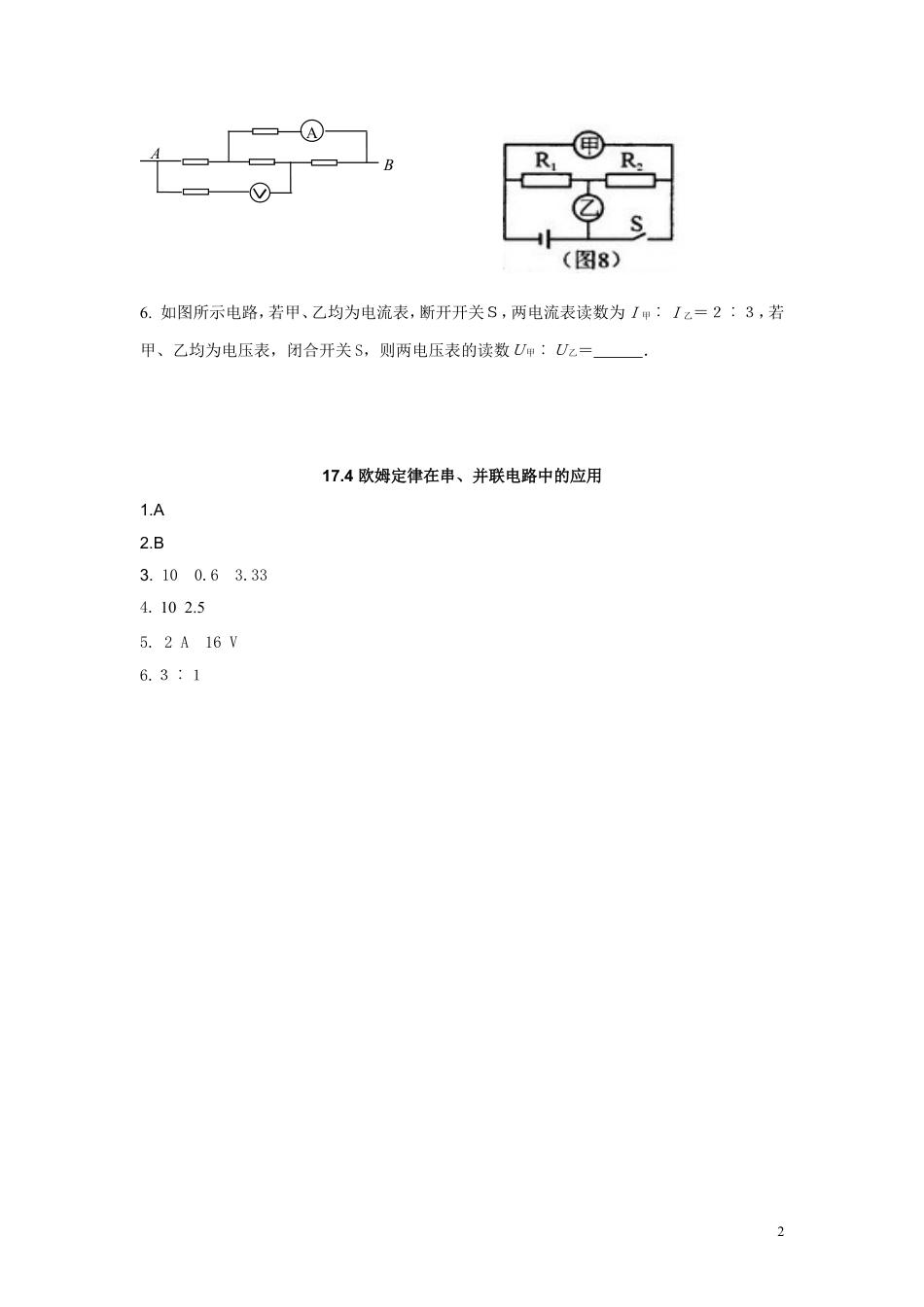

17.4欧姆定律在串、并联电路中的应用1.如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中（）21世纪教育网版权所有A．电流表A示数变大，电压表V2示数变小B．电流表A示数变大，电压表V1示数变小C．电压表V1示数变小，电压表V2示数变大D．电压表V1示数不变，电压表V2示数变大[]2.如图所示，闭合开关S1，当S2由1掷到2时，电流表和电压表的示数变化情况是（）A．电流表示数变小，电压表示数变大B．电流表示数变小，电压表示数不变C．电流表示数变大，电压表示数不变D．电流表示数不变，电压表示数变小3.如图所示是关于电阻A、B的I－U图像。由图可知，电阻值较大的电阻是Ω。若将A、B两电阻并联后接在电压为2V的电源两端，则并联电路干路中的电流是A，此时电路总电阻值是Ω．4.一种电工工具由一个小灯泡L和一个定值电阻R并联而成，通过L、R的电流跟其两端电压的关系如图所示。由图可得定值电阻R的阻值为Ω；当把这个工具接在电压为2V的电路两端时，L、R并联的总电阻是Ω．5.如图所示，AB两点间的总电压为20V，五个电阻电阻值均为4Ω，则电流表的示数为____________；电压表的示数为____________。21教育网1S2R3R1AR2V21S16.如图所示电路，若甲、乙均为电流表，断开开关Ｓ，两电流表读数为Ｉ甲︰Ｉ乙＝２︰３，若甲、乙均为电压表，闭合开关S，则两电压表的读数Ｕ甲︰Ｕ乙＝．[网]17.4欧姆定律在串、并联电路中的应用1.A2.B3.100.63.334.102.55.2A16V6.３︰１[21世纪教育网[][][]BAAA23
