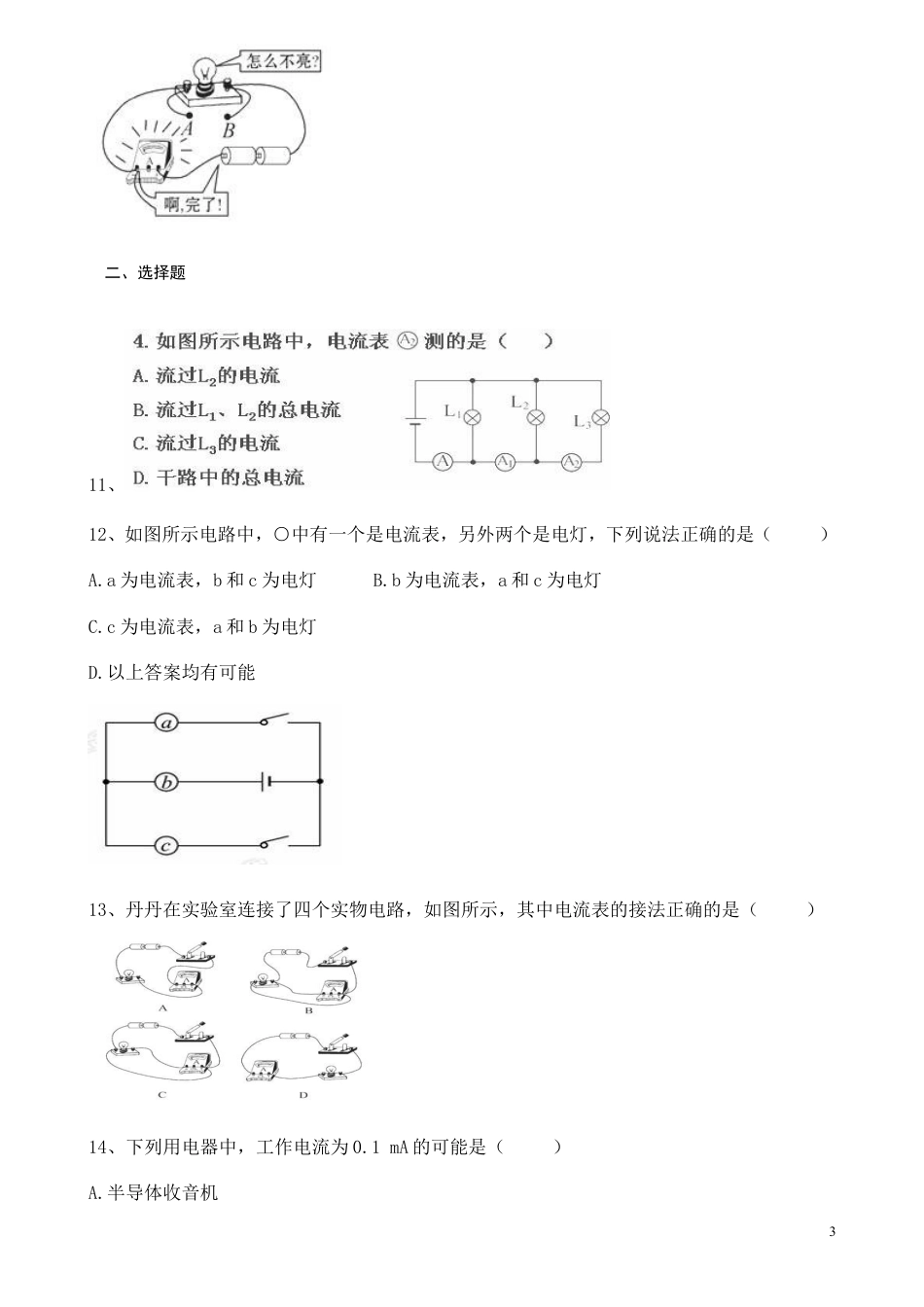

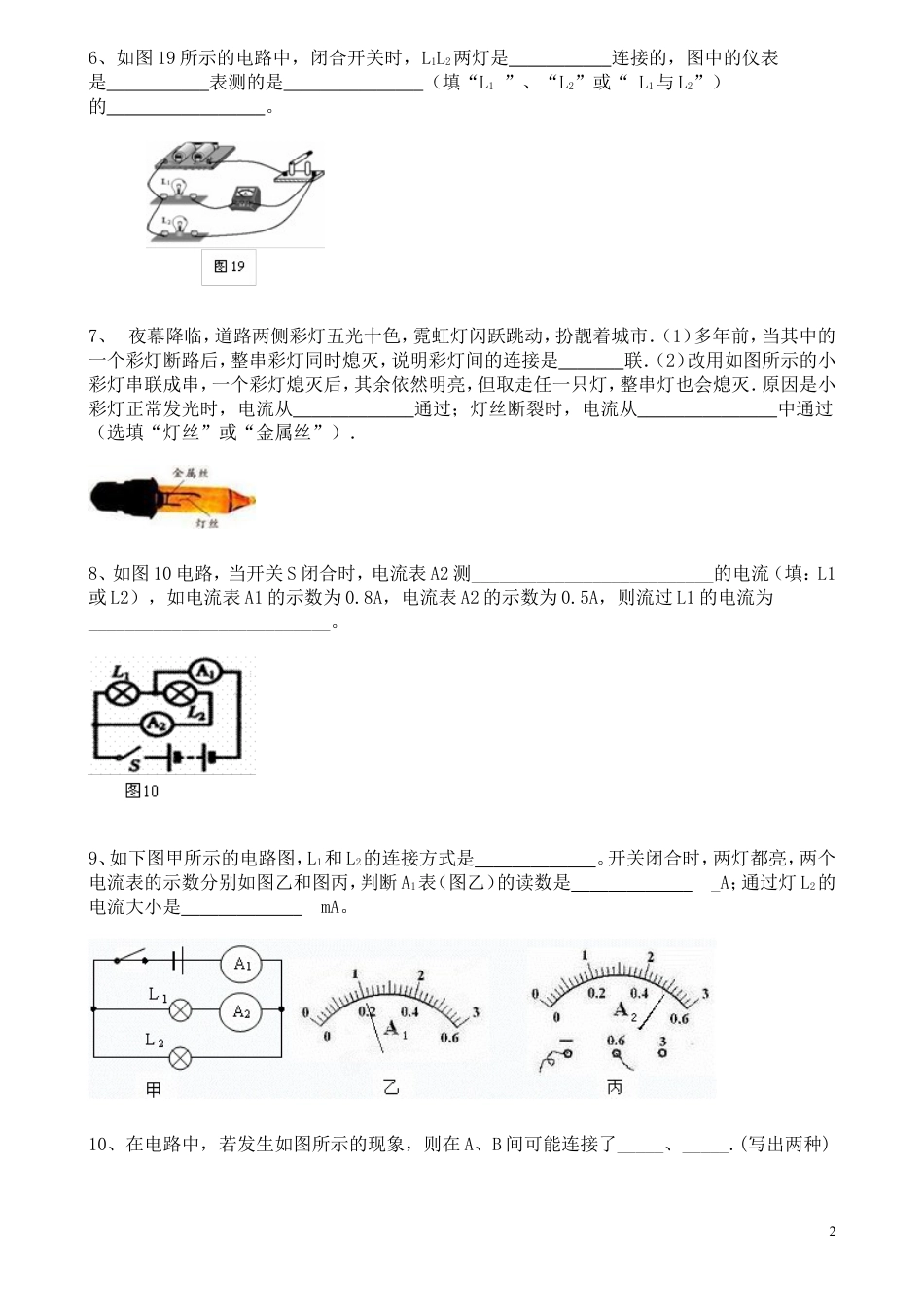

第十五章第4节电流的测量一、填空题1、在电学实验中，电流表应该_____在电路中（选填“串联”或“并联”），图中电流表的示数为_____安.21世纪教育网版权所有2、某同学在做一个电学实验时，闭合开关后，发现电流表指针的偏转方向如图所示.发生这一现象的原因是__________，纠正的方法是_____.21*cnjy*com3、如图，电流表的示数甲：_____；乙：______.4、如图所示，是实验室中常见的一种仪表的示意图，请你写出从图中得到的三条信息：①；②；③．5、我们家里的用电器大多是联的。一般来说，家用电冰箱工作时的电流约为1A，或表示为mA。www.21-cn-jy.com16、如图19所示的电路中，闭合开关时，L1L2两灯是连接的，图中的仪表是表测的是（填“L1”、“L2”或“L1与L2”）的。【来源：21cnj*y.co*m】7、夜幕降临，道路两侧彩灯五光十色，霓虹灯闪跃跳动，扮靓着城市．（1）多年前，当其中的一个彩灯断路后，整串彩灯同时熄灭，说明彩灯间的连接是联．（2）改用如图所示的小彩灯串联成串，一个彩灯熄灭后，其余依然明亮，但取走任一只灯，整串灯也会熄灭．原因是小彩灯正常发光时，电流从通过；灯丝断裂时，电流从中通过（选填“灯丝”或“金属丝”）．21教育网8、如图10电路，当开关S闭合时，电流表A2测__________________________的电流（填：L1或L2），如电流表A1的示数为0.8A，电流表A2的示数为0.5A，则流过L1的电流为__________________________。【出处：21教育名师】9、如下图甲所示的电路图，L1和L2的连接方式是。开关闭合时，两灯都亮，两个电流表的示数分别如图乙和图丙，判断A1表（图乙）的读数是_A；通过灯L2的电流大小是mA。21*cnjy*com10、在电路中，若发生如图所示的现象，则在A、B间可能连接了_____、_____.(写出两种)2二、选择题11、12、如图所示电路中，○中有一个是电流表，另外两个是电灯，下列说法正确的是（）A.a为电流表，b和c为电灯B.b为电流表，a和c为电灯C.c为电流表，a和b为电灯D.以上答案均有可能13、丹丹在实验室连接了四个实物电路，如图所示，其中电流表的接法正确的是（）14、下列用电器中，工作电流为0.1mA的可能是（）A.半导体收音机3B.普通照明灯C.家用电冰箱D.液晶显示的电子计算器15、要用一只电流表测量通过灯泡L1的电流，一位同学设计了如图D11-3四个电路图，你认为正确的是（）21cnjy.com16、下面关于电流表和电压表的使用规则的各种说法中，错误的是：（）A．使用前都要检查指针是否对准零刻度线B．测量前要估计测量值的范围，以选定量程C．接入电路时，都要使电流从表的正接线柱流进，从表的负接线柱流出D．接入电路时，都要严禁将表的两个接线柱直接连到电源两极上17、图为常见的家用电器，关于它们正常工作时的电流，下列说法中合理的是()18、如图的电路中，电流表测量的是()A．通过灯L1的电流B．通过灯L2的电流C.通过灯L1和灯L2的电流之和D．电源供给电路的总电流19、下列用电器正常工作时的电流接近4A的是420、如图所示电路中，关于电流表下列说法中正确的是A.当只闭合S1时，灯L1亮，电流表测L2中的电流B.当只闭合S3时，灯L2亮，灯L1也亮，电流表未被接入电路中C.当只闭合S1和S2时，灯L2亮，L1不亮，电流表测L2中的电流D.当S1S2S3都闭合时，灯L1、L2全亮，电流表测L2中的电流三、实验,探究题21、甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处，当闭合开关试触时，发现电流表指针摆动分别出现了如图15甲、乙、丙所示的三种情况。请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上：甲同学的问题：_____________________________________________；21教育名师原创作品乙同学的问题：_____________________________________________；丙同学的问题：_____________________________________________。22、在用电流表测电流的实验中：5（1）连接电路时，开关应，电流表应先用量程试触；（2）若某同学连接的电路如图11甲所示，则电流表测的是灯的电流。合上开关后，如果电流表的示数如图乙所示，则通过该灯的电流是mA；www-2-1-cnjy-com（3）只需改动一根导线就可测得总电...
