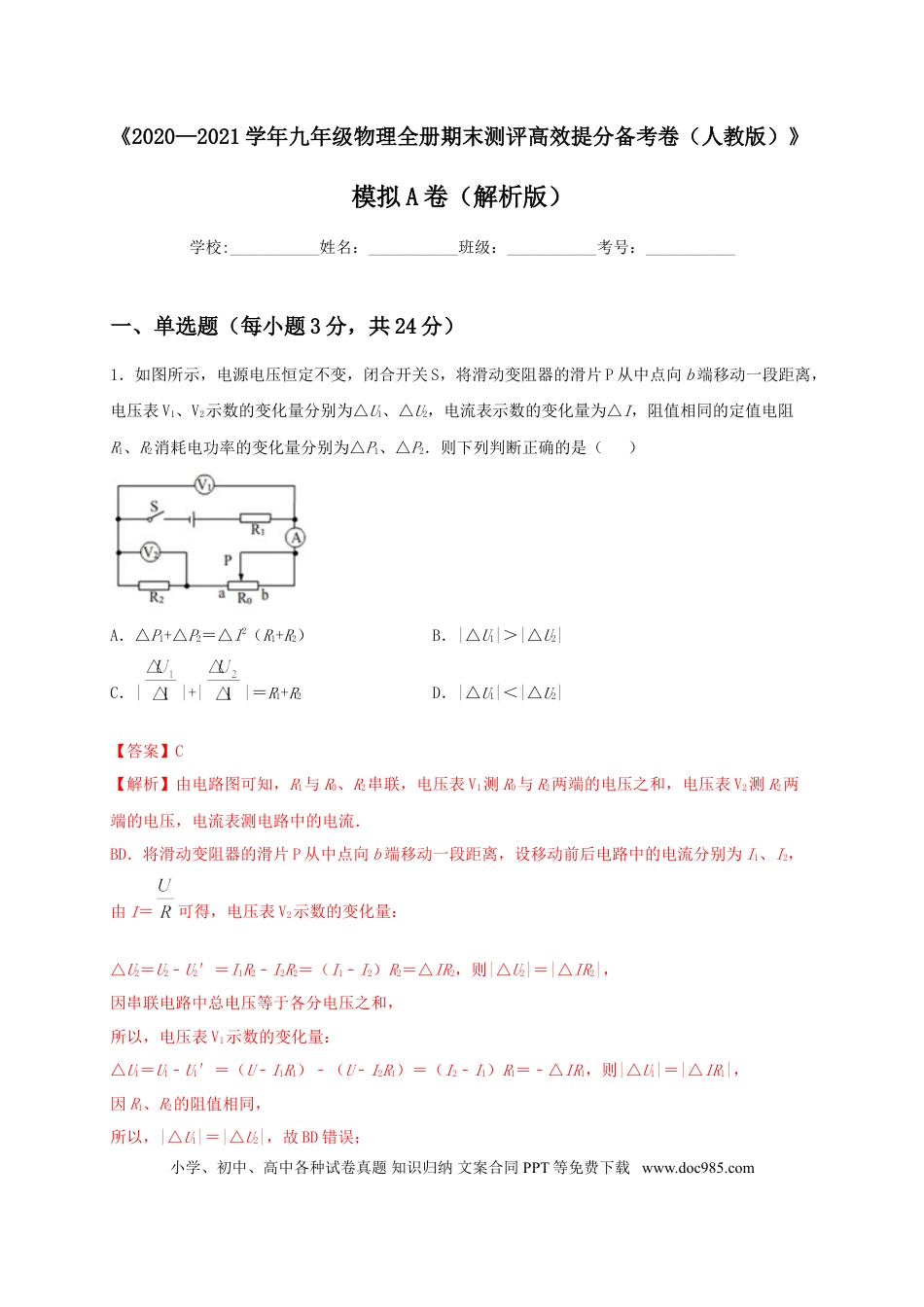

《2020—2021学年九年级物理全册期末测评高效提分备考卷（人教版）》模拟A卷（解析版）学校:___________姓名：___________班级：___________考号：___________一、单选题（每小题3分，共24分）1．如图所示，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P从中点向b端移动一段距离，电压表V1、V2示数的变化量分别为△U1、△U2，电流表示数的变化量为△I，阻值相同的定值电阻R1、R2消耗电功率的变化量分别为△P1、△P2．则下列判断正确的是（）A．△P1+△P2＝△I2（R1+R2）B．|△U1|＞|△U2|C．||+||＝R1+R2D．|△U1|＜|△U2|【答案】C【解析】由电路图可知，R1与R0、R2串联，电压表V1测R0与R2两端的电压之和，电压表V2测R2两端的电压，电流表测电路中的电流．BD．将滑动变阻器的滑片P从中点向b端移动一段距离，设移动前后电路中的电流分别为I1、I2，由I＝可得，电压表V2示数的变化量：△U2＝U2﹣U2′＝I1R2﹣I2R2＝（I1﹣I2）R2＝△IR2，则|△U2|＝|△IR2|，因串联电路中总电压等于各分电压之和，所以，电压表V1示数的变化量：△U1＝U1﹣U1′＝（U﹣I1R1）﹣（U﹣I2R1）＝（I2﹣I1）R1＝﹣△IR1，则|△U1|＝|△IR1|，因R1、R2的阻值相同，所以，|△U1|＝|△U2|，故BD错误；小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comＣ．由||＝R1、||＝R2可知，||+||＝R1+R2，故C正确；Ａ．定值电阻R1、R2消耗电功率的变化量分别为△P1、△P2，则△P1+△P2＝（I12﹣I22）（R1+R2）＝（I1﹣I2）（I1+I2）（R1+R2）＝△I（I1+I2）（R1+R2），故A错误．2．为了测出未知电阻Rx的阻值，某同学利用阻值已知的电阻R0和电流表或电压表分别设计了如图所示的四种电路，其中可行的是（电源电压未知且不变）（）A．B．C．D．【答案】D【解析】A．图中，两电阻是串联的，通过它们的电流是相等的，当开关S接1时，电压表测定值电阻R0两端的电压，可求出电路中的电流；当开关S接2时，电压表正负接线柱反接，造成电压表不能正常工作，故A不可行；B．图中，两个电阻是并联的，电流表在干路上，测通过两个电阻的总电流，无法求出未知电阻两端的电压和通过的电流，故B不可行；C．图中，两个电阻是串联的，通过电流表可以知道通过未知电阻的电流，但无法求出未知电阻两端的电压，故C不可行；D．图中，当两个开关都闭合时，定值电阻被短路，电压表测的是电源电压，当开关S1闭合，S2断开时，两个电阻是串联的，电压表测的是未知电阻两端的电压，根据串联电路的分压关系可求出定值电阻R0两端的电压，根据欧定律可求出此时电路中的电流也就是通未知电阻的电流大小，电阻可求，故D可行；3．如图所示电路，电源电压保持不变，闭合开关S，电流表和电压表的都有示数．如果某时刻电路出现故障，两表的示数都变大了，那么故障可能是（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．电阻R1短路B．电阻R1断路C．电阻R2短路D．电阻R2断路【答案】C【解析】A.如图，电压表与电阻R1并联，所以电阻R1短路后，电压表也被短路，不会有示数，故A错误；B.电阻R1断路后，电压表串联在电路中，电压表通过R2连接在电源两端，所以电压表有示数且接近电源电压，但因为电压表的电阻很大，所以电路中电流减小，即电流表示数会减小，故B错误；C.电阻R2短路后，电压表测量电源电压，示数增大，电路中的总电阻减小，根据可知，电流变大，即电流表示数变大，故C正确；D.电阻R2断路后，电路断路，两电阻示数都为零，故D错误；故选C．4．在“测量小灯泡功率”的实验中，小灯泡的铭牌上仅能看清“0.3A”字样，现用电压未知的电池组、电压表或电流表、滑动变阻器、电阻箱、单刀双掷开关、导线等，来测量灯泡额定功率，以下设计的方案中不可行的是（）A．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comB．C．D．【答案】A【解析】A．无论接a还是接b都不能控制通过L的电流达到0.3A，故A不可行，故A符合题意；B．让S2接a，R0调到固定阻值不变，调节滑动变阻器，使电压表的示数达到R0的0.3倍，此时L正常发光，并记录电压表的示数为U0，R0与灯L的串联，电流为0.3A...
