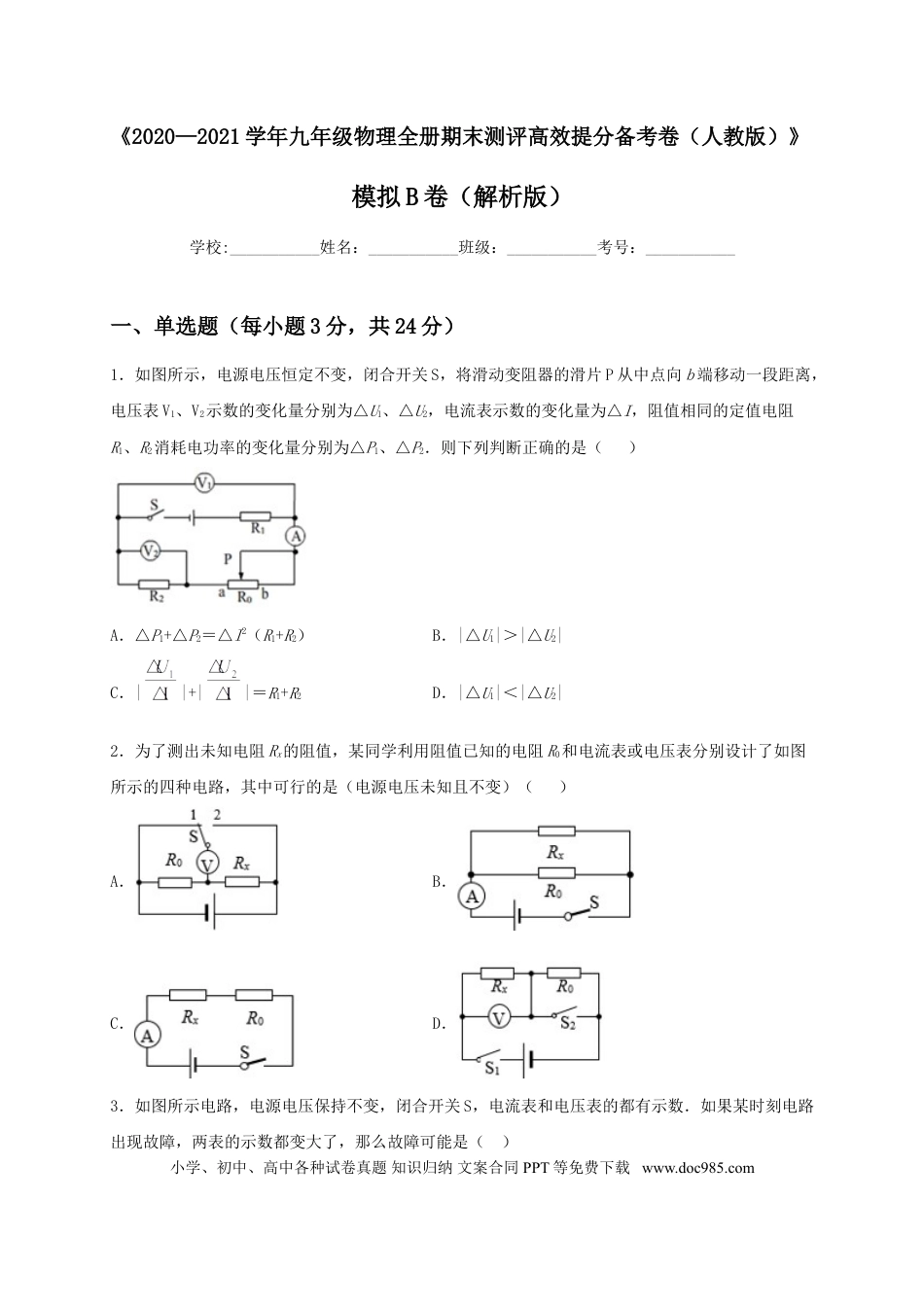

《2020—2021学年九年级物理全册期末测评高效提分备考卷（人教版）》模拟B卷（解析版）学校:___________姓名：___________班级：___________考号：___________一、单选题（每小题3分，共24分）1．如图所示，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P从中点向b端移动一段距离，电压表V1、V2示数的变化量分别为△U1、△U2，电流表示数的变化量为△I，阻值相同的定值电阻R1、R2消耗电功率的变化量分别为△P1、△P2．则下列判断正确的是（）A．△P1+△P2＝△I2（R1+R2）B．|△U1|＞|△U2|C．||+||＝R1+R2D．|△U1|＜|△U2|2．为了测出未知电阻Rx的阻值，某同学利用阻值已知的电阻R0和电流表或电压表分别设计了如图所示的四种电路，其中可行的是（电源电压未知且不变）（）A．B．C．D．3．如图所示电路，电源电压保持不变，闭合开关S，电流表和电压表的都有示数．如果某时刻电路出现故障，两表的示数都变大了，那么故障可能是（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．电阻R1短路B．电阻R1断路C．电阻R2短路D．电阻R2断路4．在“测量小灯泡功率”的实验中，小灯泡的铭牌上仅能看清“0.3A”字样，现用电压未知的电池组、电压表或电流表、滑动变阻器、电阻箱、单刀双掷开关、导线等，来测量灯泡额定功率，以下设计的方案中不可行的是（）A．B．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comC．D．5．如图，电源电压恒为6V，电压表量程为0～3V，电流表量程为0～3A，滑动变阻器的规格为“20Ω1A”，灯泡L标有“5V5W”字样．若闭合开关，在保证电路元件安全的情况下，不考虑灯丝电阻变化，则下列说法正确的是A．电压表示数的变化范围是2～3VB．B．电流表示数的变化范围是0.5A～1AC．滑动变阻器的功率变化范围是1W～1.8WD．滑动变阻器的阻值变化范围是1Ω～10Ω6．如图所示的电路中，电源电压U保持不变，电流表的量程为0～0.6A，电压表的量程为0～15V，R1的阻值为12Ω，滑动变阻器R的最大阻值为100Ω．只闭合开关S1，当变阻器连入电路的阻值为Ra时，电流表的示数为Ia；只闭合开关S2，当变阻器连入电路的阻值为Rb，时，电流表的示数为Ib，电压表的示数为Ub，已知Rb=16Ω，Ub=8V，Ra∶R2=12∶5，Ia∶Ib=3∶5．移动滑动变阻器的小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com滑片时，该电路消耗的总功率描述错误的是（）A．只闭合开关S1时，电路清耗的最小功率为4.5WB．只闭合开关S1时，电路消耗的最大功率为27WC．只闭合开关S2时，电路消耗的最小功率为2.7WD．只闭合开关S2时，电路消耗的最大功率为10.8W7．如图所示，电源电压不变，当S闭合，滑动变阻器的滑片P向右移动过程中，下列说法正确的是（）A．电流表示数变小，电压表示数变小，小灯泡变暗B．电流表示数变大，电压表示数变小，小灯泡变亮C．电流表示数变小，电压表示数变大，小灯泡变暗D．电流表示数变大，电压表示数变大，小灯泡变亮8．如图所示电路中，电源电压恒为4.5V，灯泡L标有“4.5V2.25W”字样（不计温度对灯丝电阻的影响），滑动变阻器R最大阻值为50Ω，电压表量程为“0~3V”，电流表量程为“0~0.6A”。在电路安全的情况下，下列说法正确的是（）①将滑片P移到R的最左端，闭合开关S、S1，电压表读数不会超过量程②灯泡L正常发光时的电阻值为9Ω③只闭合开关S，该电路的最大功率是2.25W④只闭合开关S，滑动变阻器的取值范围是0~18Ω小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．①②③B．①③④C．②③④D．①②③④二、填空题（每小题2分，共20分）9．2020年5月5日，长征五号B运载火箭搭載新一代人试验飞船在海南文昌发射，液氢燃烧将化学能转化为______能，再转化为火箭和实验飞船的机械能。选择液氢作为燃料，主要是因为液氢的______（比热容/热值）大，发射台下面大水池装满水是利用水的______大且水剧烈汽化时能吸收大量的热量来降低发射台温度。10．如图所示电路中，电源电压保持不变.闭合电键S后，两个电表中只有一个电表有示数.若电路中除了R1、R2外，其它电路元件均完好.（1...
