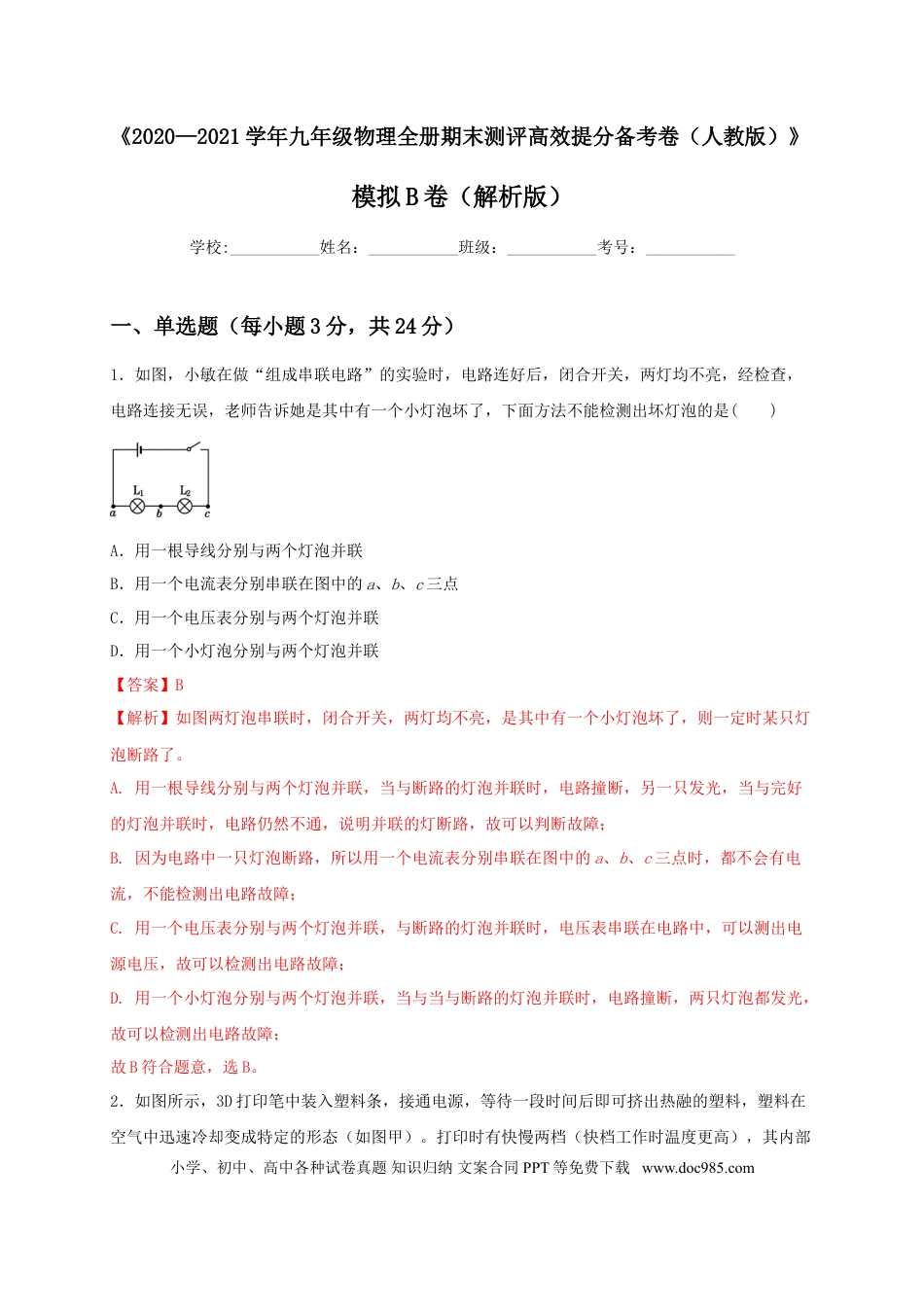

《2020—2021学年九年级物理全册期末测评高效提分备考卷（人教版）》模拟B卷（解析版）学校:___________姓名：___________班级：___________考号：___________一、单选题（每小题3分，共24分）1．如图，小敏在做“组成串联电路”的实验时，电路连好后，闭合开关，两灯均不亮，经检查，电路连接无误，老师告诉她是其中有一个小灯泡坏了，下面方法不能检测出坏灯泡的是()A．用一根导线分别与两个灯泡并联B．用一个电流表分别串联在图中的a、b、c三点C．用一个电压表分别与两个灯泡并联D．用一个小灯泡分别与两个灯泡并联【答案】B【解析】如图两灯泡串联时，闭合开关，两灯均不亮，是其中有一个小灯泡坏了，则一定时某只灯泡断路了。A.用一根导线分别与两个灯泡并联，当与断路的灯泡并联时，电路撞断，另一只发光，当与完好的灯泡并联时，电路仍然不通，说明并联的灯断路，故可以判断故障；B.因为电路中一只灯泡断路，所以用一个电流表分别串联在图中的a、b、c三点时，都不会有电流，不能检测出电路故障；C.用一个电压表分别与两个灯泡并联，与断路的灯泡并联时，电压表串联在电路中，可以测出电源电压，故可以检测出电路故障；D.用一个小灯泡分别与两个灯泡并联，当与当与断路的灯泡并联时，电路撞断，两只灯泡都发光，故可以检测出电路故障；故B符合题意，选B。2．如图所示，3D打印笔中装入塑料条，接通电源，等待一段时间后即可挤出热融的塑料，塑料在空气中迅速冷却变成特定的形态（如图甲）。打印时有快慢两档（快档工作时温度更高），其内部小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com电路如图乙，R1、R2是相同的PTC发热电阻，单个PTC的电阻与温度的关系如图丙。以下说法正确的是（）A．打印笔工作时，PTC电阻不发热B．塑料受热逐渐变软变稀，塑料是晶体C．乙图可知，只闭合开关S为慢档打印D．温度为250℃时，打印笔快档通电10s产生的热量为400J【答案】C【解析】A．由题意知，打印笔工作时，需要电阻产生热量加热塑料条让其熔化，故A错误；B．塑料受热逐渐变软变稀，这是非晶体熔化时的现象，故B错误；C．根据电路图，当S和S1都闭合时，两个电阻并联，电路的总电阻最小，电压一定根据公式的，此时功率最大，所以是快档打印，当闭合S时，只有R1接入电路，此时电阻大，功率小是慢档打印，故C正确；D．温度为250℃时，PTC的电阻为1210Ω，此时电路的总功率为打印笔快档通电10s产生的热量为故D错误。故选C。3．如图所示的实验装置，闭合开关，先将导体ab水平用力向右移动，导体cd也随之运动起来，在该实验中（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．若将导体ab水平用力向左移动，导体cd运动方向不变B．甲装置把机械能转化为电能，在生活中的应用是电动机C．导体ab水平移动的快慢，不会影响导体cd运动的快慢D．ab水平运动方向不变同时对调甲乙装置中的磁极，cd运动方向不变【答案】D【解析】A．感应电流的方向与导体的运动方向有关，所以导体ab的运动方向改变时，ab中的电流方向也改变，即cd中的电流方向发生了改变；通电导体在磁场中受力的方向与电流的方向有关，则cd中的电流方向改变时，cd受力的方向也改变，所以导体cd的运动方向改变，故A错误；B．闭合电路的导体ab在磁场中做切割磁感线运动，从而产生了感应电流，这是电磁感应现象，利用电磁感应现象制成了发电机，甲是发电机，故B错误；C．导体ab在磁场中做切割磁感线运动，如果导体切割磁感线运动的速度大小发生改变，会改变感应电流的大小，感应电流大小的改变会影响导体cd运动的快慢，故C错误；D．由题意知，ab水平运动方向不变同时对调甲乙装置中的磁极，因为导体cd的受力方向不变，所以导体cd的运动方向也不变，故D正确。故选D。4．如图所示为一台非铁质物质制成的天平．A是一铁块，B是电磁铁．未通电时天平平衡，电磁铁B的a端接电源正极，b端接电源负极，调节线圈中电流的大小，使铁块A向上匀速运动，在此过程中（）A．电磁铁B的上端为N极，天平仍保持平衡B．B．电磁铁B的上端为N极，天平右盘下降C．电磁铁B的上端为S极，天平仍保持平衡小学、...
