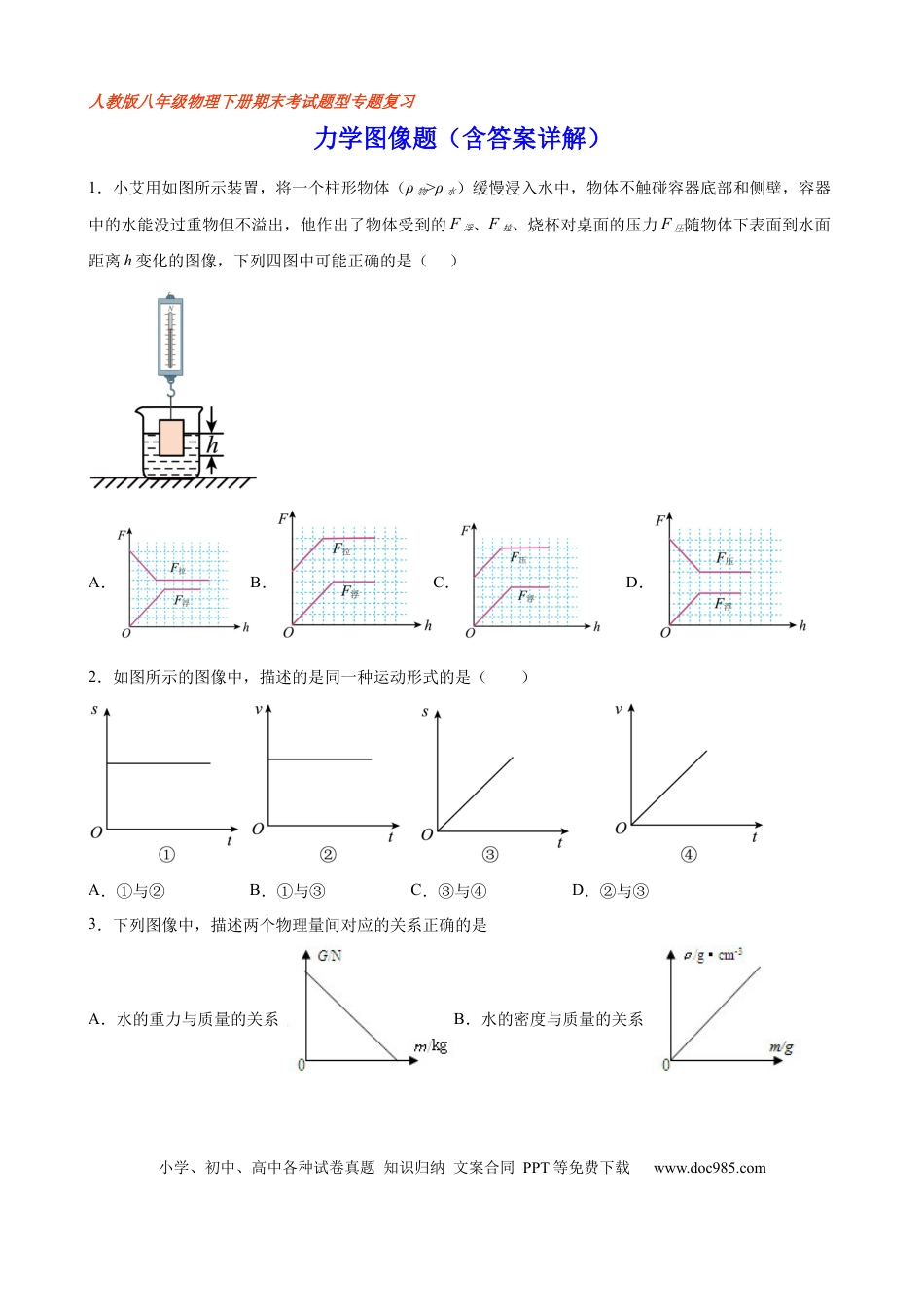

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com人教版八年级物理下册期末考试题型专题复习力学图像题（含答案详解）1．小艾用如图所示装置，将一个柱形物体（ρ物>ρ水）缓慢浸入水中，物体不触碰容器底部和侧壁，容器中的水能没过重物但不溢出，他作出了物体受到的F浮、F拉、烧杯对桌面的压力F压随物体下表面到水面距离h变化的图像，下列四图中可能正确的是（）A．B．C．D．2．如图所示的图像中，描述的是同一种运动形式的是（）A．①与②B．①与③C．③与④D．②与③3．下列图像中，描述两个物理量间对应的关系正确的是A．水的重力与质量的关系B．水的密度与质量的关系小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comC．水的密度与体积的关系D．水产生的压强与深度的关系4．将乒乓球从水底由静止释放，上升到露出水面之前，不计水的阻力，下列能描述浮力对乒乓球做功大小与时间关系的图像是（）A．B．C．D．5．如图所示，对“做功与时间”图像分析正确的是（）A．时间相同时，W甲>W乙B．做功相等时，t甲=t乙C．P甲>P乙D．P甲<P乙6．用压力计（可以测量压力大小的仪器）把一实心木块M（体积不变，密度小于水）压入水中完全浸没，如图所示M处于静止状态。下列选项中能正确反映压力计示数F和水温t关系的是（）A．B．C．D．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com7．如图，甲乙两个实心物体静止在水平面上，甲为底面积为0.25m2、高3m的均匀柱状体，乙为边长为1m的正方体。当沿水平方向截取不同高度的甲物体，并平放在乙物体正上方时，甲、乙对地面的压强随截取的高度h的变化如图所示，则下列说法错误的是（）A．甲乙密度相同B．h1=1.6mC．p1=1.6p0D．p1∶p2=4:58．如图所示，是甲、乙两物体做功与所需时间之间的关系图像，由图可知，甲物体的功率P甲与乙物体的功率P乙相比较（）A．P甲>P乙B．P甲<P乙C．P甲=P乙D．无法确定9．如图，左边的钩码个数和位置保持不变，弹簧测力计的作用点固定，能描述测力计示数F与θ关系的大致图像是（）A．B．C．D．10．如图甲所示，底面积为100cm2，质量为200g的柱形容器放置在水平地面上，容器足够高。底面积为小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com40cm2，高为15cm的圆柱体M上端与体积可忽略不计的轻杆相连，轻杆固定在天花板上。现在匀速向容器中加水，整个过程中轻杆作用力的大小随时间变化的关系如图乙所示。下列说法正确的是（）A．t=32s时，M所受浮力为6NB．t=50s时，容器对地面的压强为1580PaC．t=10s时，水对容器底的压力为5ND．图乙中F1与F2之比为23∶11．如图甲所示，底面积为200cm2的柱形容器高30cm，放置在水平地面上，容器中盛有28cm深的水。将底面积为80cm2的圆柱体A从离水面一定高度处匀速下降，直到A刚接触容器底部为止，然后撤去绳子及弹簧测力计。整个过程中测力计的示数随时间变化的关系如图乙所示。不计绳重及绳子体积，则下列说法正确的是（）A．物体A下降的速度为1.5cm/sB．图乙中t1=5.5s，F1=28NC．整个过程中水对容器底部的压强一直增大D．与A浸入前相比，t=15s时，容器对桌面的压强增加了300Pa12．如图所示为运动员在比赛中投掷铅球的场景。铅球离手后，在空中飞行过程中，动能随时间变化图像为（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．B．C．D．13．小球向左运动与弹簧接触后，压缩弹簧。下列描述小球在此过程中的路程、速度大小随时间变化的图像，其中正确是（）A．B．C．D．14．如图所示，开口容器的底部有一个小孔，装水后，水不断从小孔流出，图中能够粗略反映水流出时，容器中水的深度h与时间t的关系图像是（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．B．C．D．15．把篮球抛向空中，忽略空气阻力，哪一图像能正确反映球离手后至落回地面前机械能（E）与篮球离地面高度（h）的关系（）A．B．C．D．16．如图所示，表示甲、乙两辆相同小车的s-t图像，关于这两辆小车的动能，以下判断中正确的是（）A．甲、乙...
