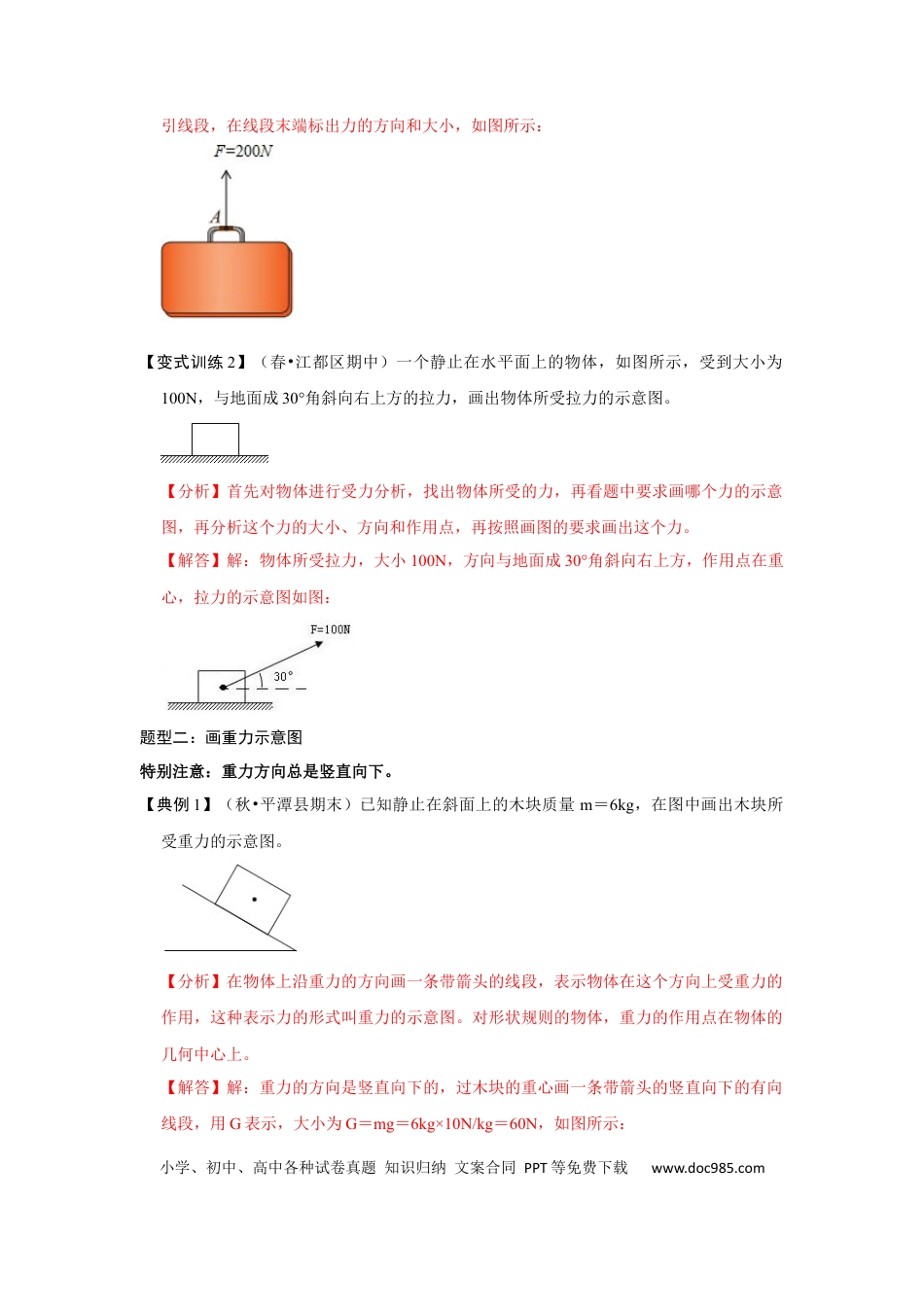

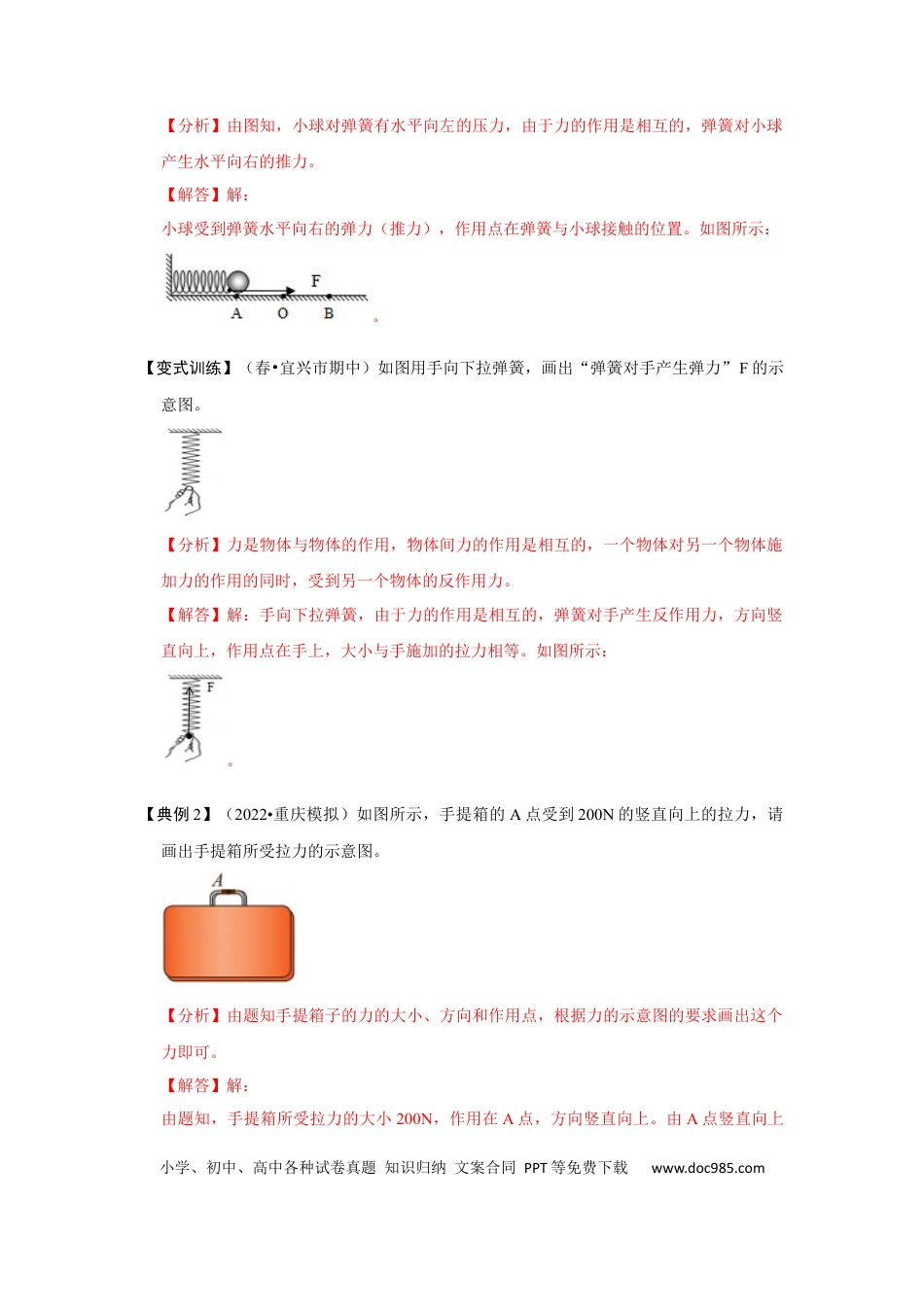

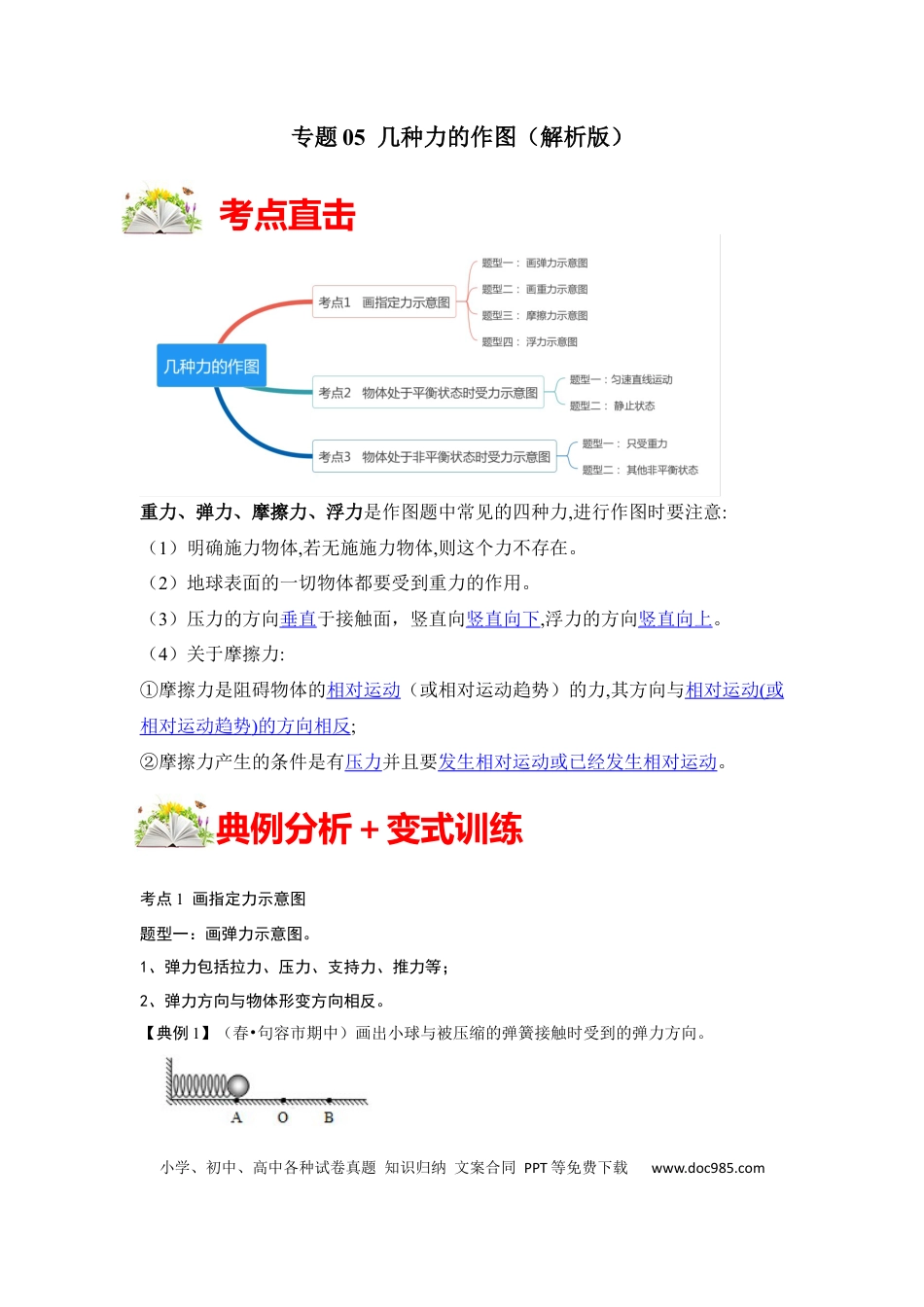

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com专题05几种力的作图（解析版）重力、弹力、摩擦力、浮力是作图题中常见的四种力,进行作图时要注意:（1）明确施力物体,若无施施力物体,则这个力不存在。（2）地球表面的一切物体都要受到重力的作用。（3）压力的方向垂直于接触面，竖直向竖直向下,浮力的方向竖直向上。（4）关于摩擦力:①摩擦力是阻碍物体的相对运动（或相对运动趋势）的力,其方向与相对运动(或相对运动趋势)的方向相反;②摩擦力产生的条件是有压力并且要发生相对运动或已经发生相对运动。考点1画指定力示意图题型一：画弹力示意图。1、弹力包括拉力、压力、支持力、推力等；2、弹力方向与物体形变方向相反。【典例1】（春•句容市期中）画出小球与被压缩的弹簧接触时受到的弹力方向。典例分析＋变式训练考点直击小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com【分析】由图知，小球对弹簧有水平向左的压力，由于力的作用是相互的，弹簧对小球产生水平向右的推力。【解答】解：小球受到弹簧水平向右的弹力（推力），作用点在弹簧与小球接触的位置。如图所示：。【变式训练】（春•宜兴市期中）如图用手向下拉弹簧，画出“弹簧对手产生弹力”F的示意图。【分析】力是物体与物体的作用，物体间力的作用是相互的，一个物体对另一个物体施加力的作用的同时，受到另一个物体的反作用力。【解答】解：手向下拉弹簧，由于力的作用是相互的，弹簧对手产生反作用力，方向竖直向上，作用点在手上，大小与手施加的拉力相等。如图所示：。【典例2】（2022•重庆模拟）如图所示，手提箱的A点受到200N的竖直向上的拉力，请画出手提箱所受拉力的示意图。【分析】由题知手提箱子的力的大小、方向和作用点，根据力的示意图的要求画出这个力即可。【解答】解：由题知，手提箱所受拉力的大小200N，作用在A点，方向竖直向上。由A点竖直向上小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com引线段，在线段末端标出力的方向和大小，如图所示：【变式训练2】（春•江都区期中）一个静止在水平面上的物体，如图所示，受到大小为100N，与地面成30°角斜向右上方的拉力，画出物体所受拉力的示意图。【分析】首先对物体进行受力分析，找出物体所受的力，再看题中要求画哪个力的示意图，再分析这个力的大小、方向和作用点，再按照画图的要求画出这个力。【解答】解：物体所受拉力，大小100N，方向与地面成30°角斜向右上方，作用点在重心，拉力的示意图如图：题型二：画重力示意图特别注意：重力方向总是竖直向下。【典例1】（秋•平潭县期末）已知静止在斜面上的木块质量m＝6kg，在图中画出木块所受重力的示意图。【分析】在物体上沿重力的方向画一条带箭头的线段，表示物体在这个方向上受重力的作用，这种表示力的形式叫重力的示意图。对形状规则的物体，重力的作用点在物体的几何中心上。【解答】解：重力的方向是竖直向下的，过木块的重心画一条带箭头的竖直向下的有向线段，用G表示，大小为G＝mg＝6kg×10N/kg＝60N，如图所示：小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com【变式训练1】（春•凉州区期末）画出图中斜面上静止的茶杯受到的重力示意图。【分析】根据力的示意图的定义，将重力的三要素：大小、方向（竖直向下）、作用点（重心）表示出来即可。【解答】解：重力的方向是竖直向下的，从茶杯的重心O点沿竖直向下的方向画一条带箭头的线段表示重力，标出重力符号G，如图所示：【变式训练2】（•福绵区一模）一个木块从斜面上滑下，并在水平面上继续滑动。请分别画出如图木块在斜面和水平面时所受重力的示意图。【分析】根据重力的方向总是竖直向下的，并过重心表示出重力的作用点和方向。【解答】解：由于木块是形状规则的物体，其重心在其几何中心上；不管是在斜面还是水平面，重力的方向总是竖直向下的力，如图所示：【变式训练3】（秋•唐河县期末）如图所示，请画出质量为100g的铁球摆到最高点A时，所受重力的示意图（g＝10N/kg）小学、初中、高中各种试卷真题知识...
