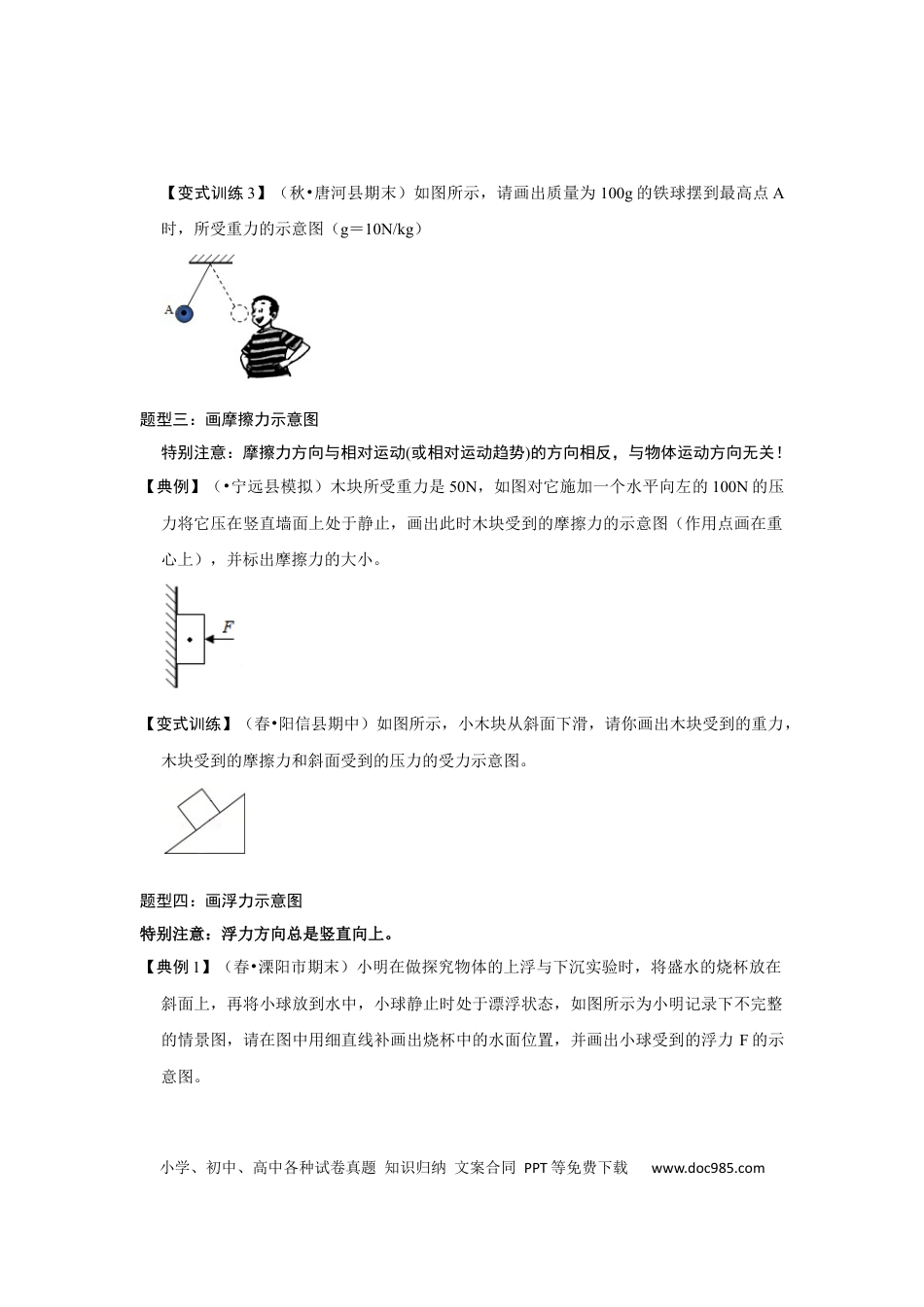

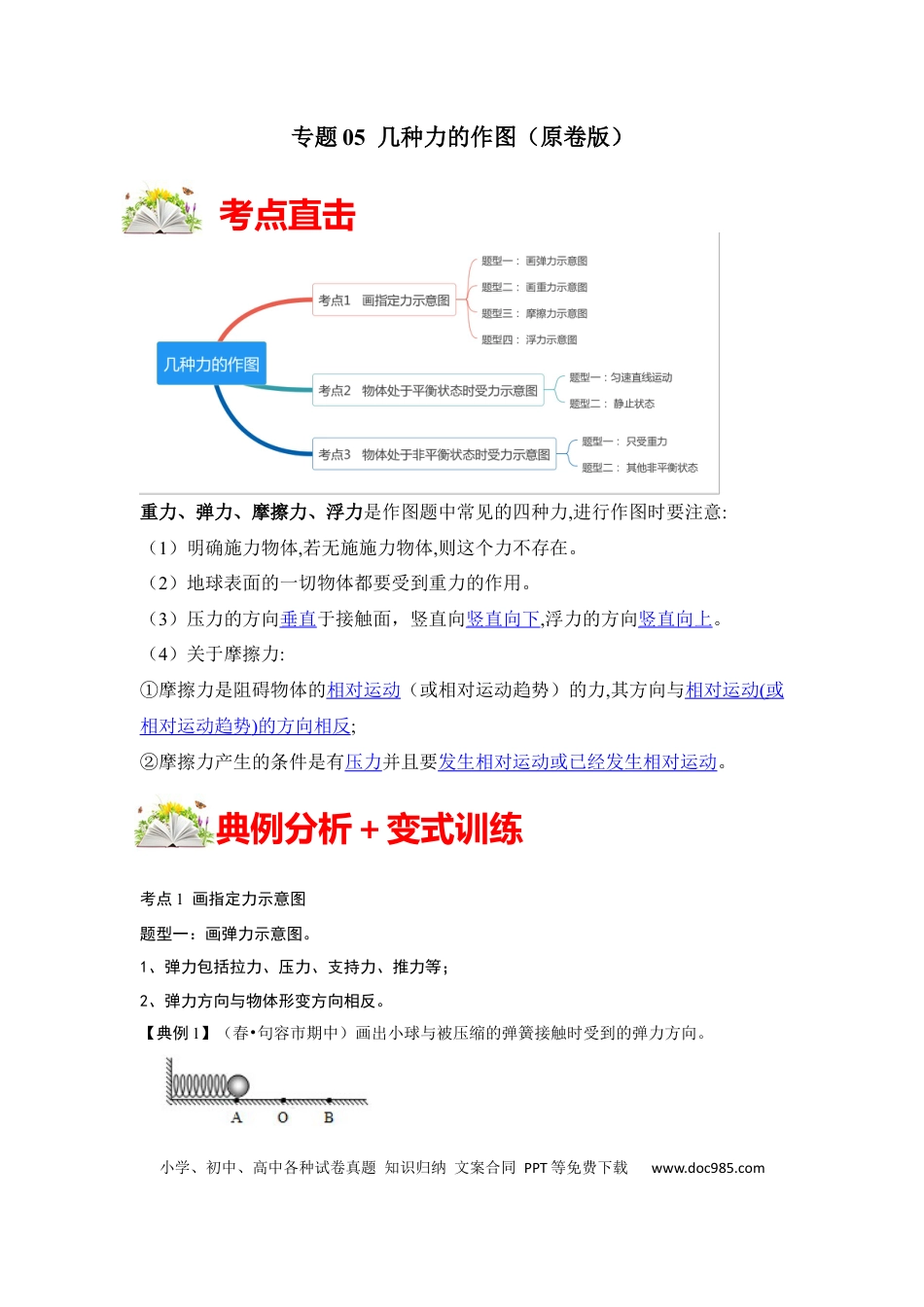

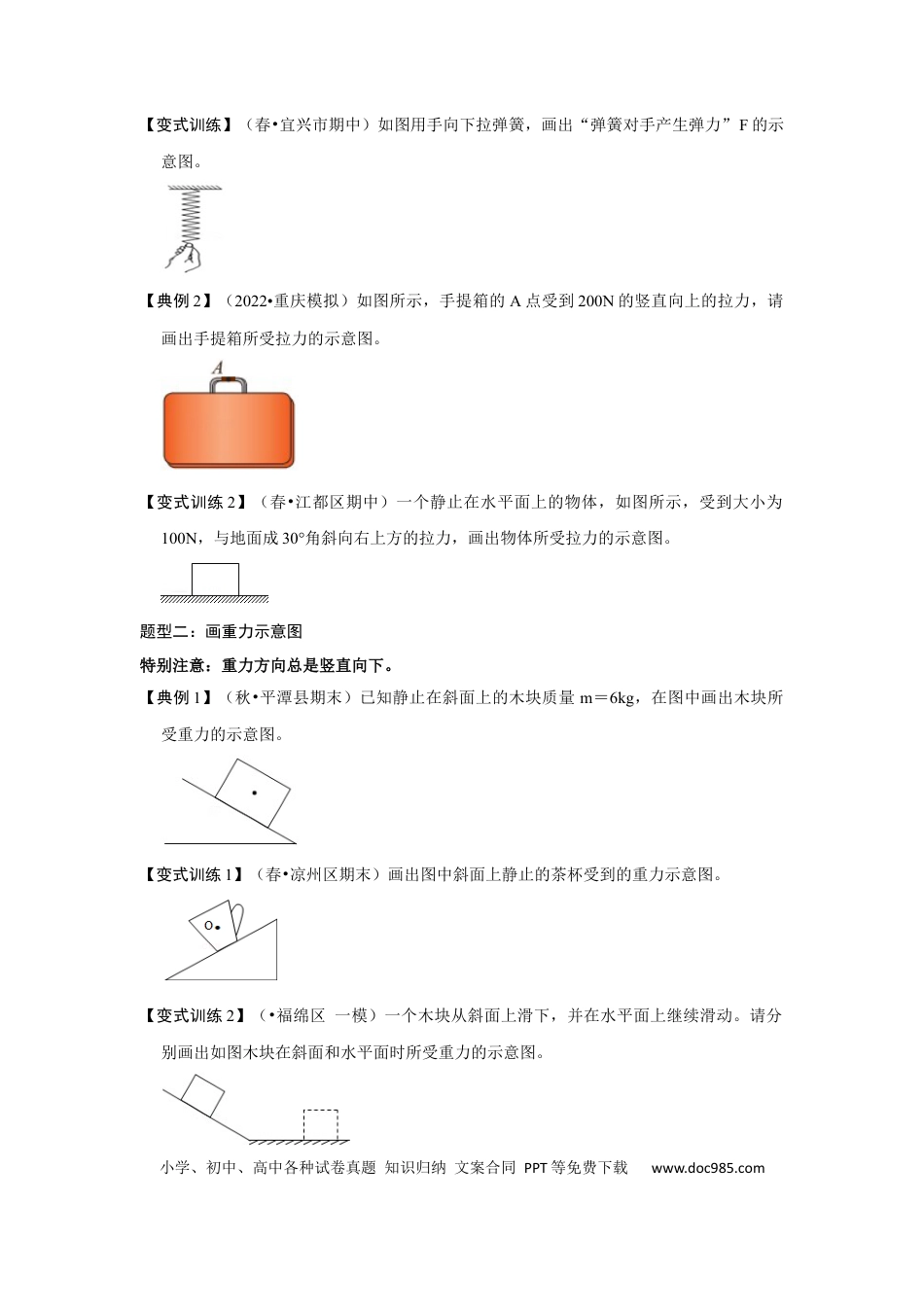

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com专题05几种力的作图（原卷版）重力、弹力、摩擦力、浮力是作图题中常见的四种力,进行作图时要注意:（1）明确施力物体,若无施施力物体,则这个力不存在。（2）地球表面的一切物体都要受到重力的作用。（3）压力的方向垂直于接触面，竖直向竖直向下,浮力的方向竖直向上。（4）关于摩擦力:①摩擦力是阻碍物体的相对运动（或相对运动趋势）的力,其方向与相对运动(或相对运动趋势)的方向相反;②摩擦力产生的条件是有压力并且要发生相对运动或已经发生相对运动。考点1画指定力示意图题型一：画弹力示意图。1、弹力包括拉力、压力、支持力、推力等；2、弹力方向与物体形变方向相反。【典例1】（春•句容市期中）画出小球与被压缩的弹簧接触时受到的弹力方向。典例分析＋变式训练考点直击小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com【变式训练】（春•宜兴市期中）如图用手向下拉弹簧，画出“弹簧对手产生弹力”F的示意图。【典例2】（2022•重庆模拟）如图所示，手提箱的A点受到200N的竖直向上的拉力，请画出手提箱所受拉力的示意图。【变式训练2】（春•江都区期中）一个静止在水平面上的物体，如图所示，受到大小为100N，与地面成30°角斜向右上方的拉力，画出物体所受拉力的示意图。题型二：画重力示意图特别注意：重力方向总是竖直向下。【典例1】（秋•平潭县期末）已知静止在斜面上的木块质量m＝6kg，在图中画出木块所受重力的示意图。【变式训练1】（春•凉州区期末）画出图中斜面上静止的茶杯受到的重力示意图。【变式训练2】（•福绵区一模）一个木块从斜面上滑下，并在水平面上继续滑动。请分别画出如图木块在斜面和水平面时所受重力的示意图。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com【变式训练3】（秋•唐河县期末）如图所示，请画出质量为100g的铁球摆到最高点A时，所受重力的示意图（g＝10N/kg）题型三：画摩擦力示意图特别注意：摩擦力方向与相对运动(或相对运动趋势)的方向相反，与物体运动方向无关！【典例】（•宁远县模拟）木块所受重力是50N，如图对它施加一个水平向左的100N的压力将它压在竖直墙面上处于静止，画出此时木块受到的摩擦力的示意图（作用点画在重心上），并标出摩擦力的大小。【变式训练】（春•阳信县期中）如图所示，小木块从斜面下滑，请你画出木块受到的重力，木块受到的摩擦力和斜面受到的压力的受力示意图。题型四：画浮力示意图特别注意：浮力方向总是竖直向上。【典例1】（春•溧阳市期末）小明在做探究物体的上浮与下沉实验时，将盛水的烧杯放在斜面上，再将小球放到水中，小球静止时处于漂浮状态，如图所示为小明记录下不完整的情景图，请在图中用细直线补画出烧杯中的水面位置，并画出小球受到的浮力F的示意图。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com【变式训练1】（春•梁园区期末）如图，一个用细线拴住的乒乓球在水中保持静止，画出乒乓球所受重力和浮力的示意图。【变式训练2】（春•宁阳县期末）在图甲中画出“浮沉子”A所受浮力的示意图。考点2物体处于平衡状态时受力示意图物体的受力分析有时要结合物体的状态，和二力平衡的条件来判断某些力的大小和方向。题型一：物体处于匀速直线运动【典例1】（•汕头模拟）如图所示，货物A随小车B一起向右做匀速直线运动，请在图中作出货物A所受力的示意图。【变式训练1】（春•内江期末）如图所示，小聪拉着木箱在水平面上做匀速直线运动，请你在木箱的重心O上画出木箱在水平方向上受力的示意图。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com【变式训练2】（秋•镜湖区校级月考）请画出顾客在商场中随电梯匀速上升时的受力示意图和电梯所受的压力示意图．题型二：物体处于静止状态【典例】（春•常熟市月考）小球A固定在静止的支架上，画出小球的受力示意图。【变式训练1】（秋•洛龙区校级期末）如图所示，请在图中画出小球A受力示意图。【变式训练2】（•兴庆区校级一模）一个物...
