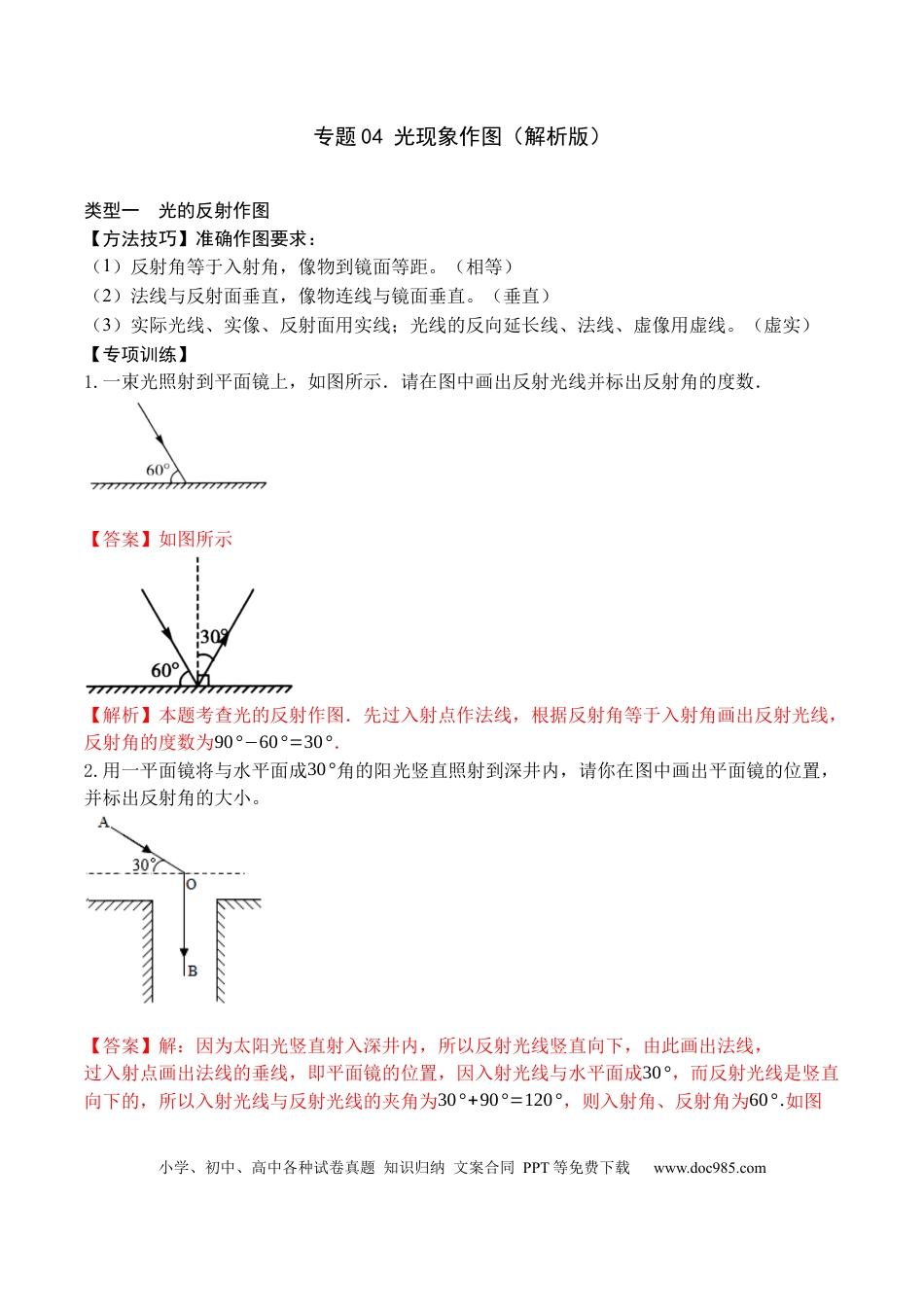

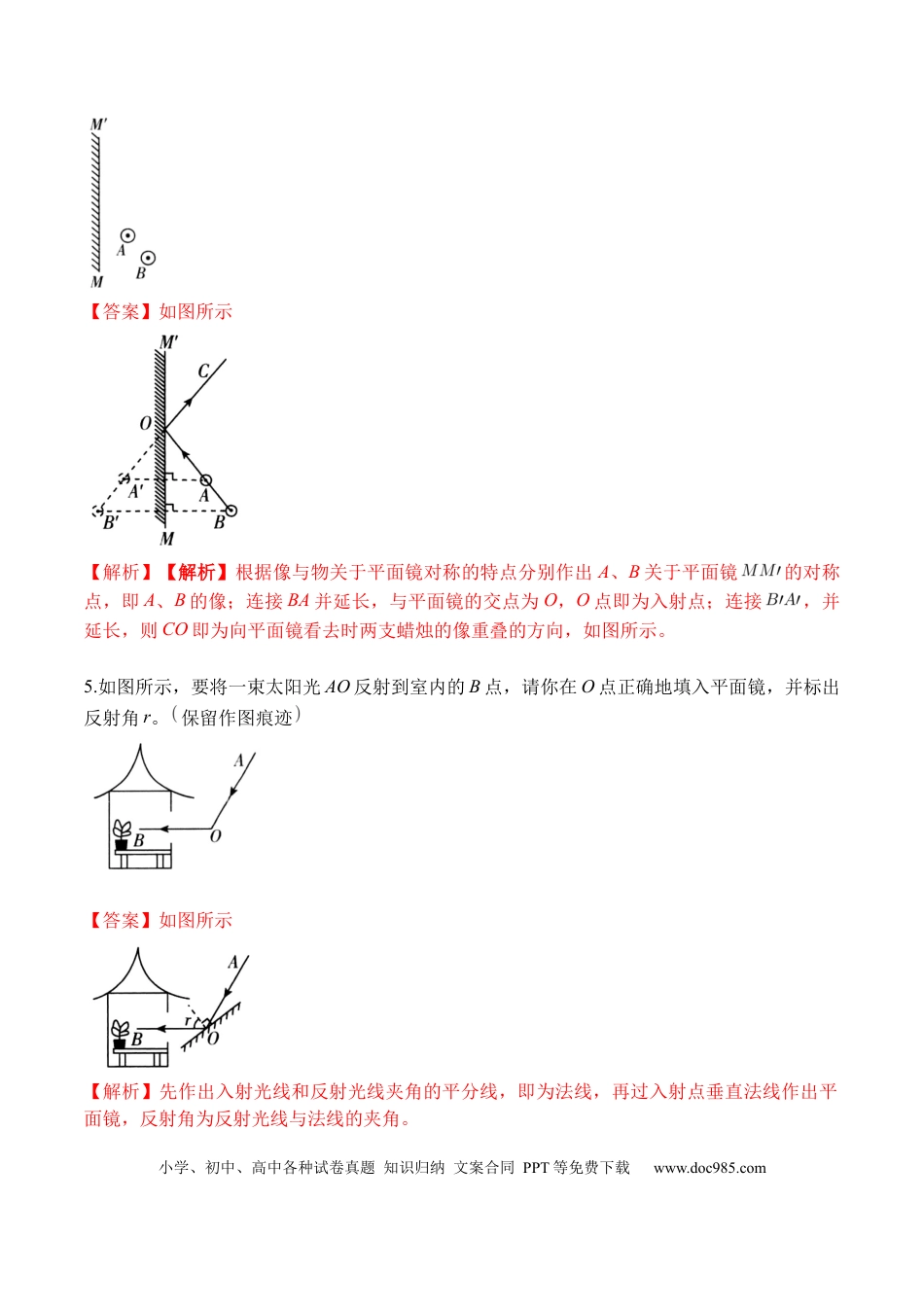

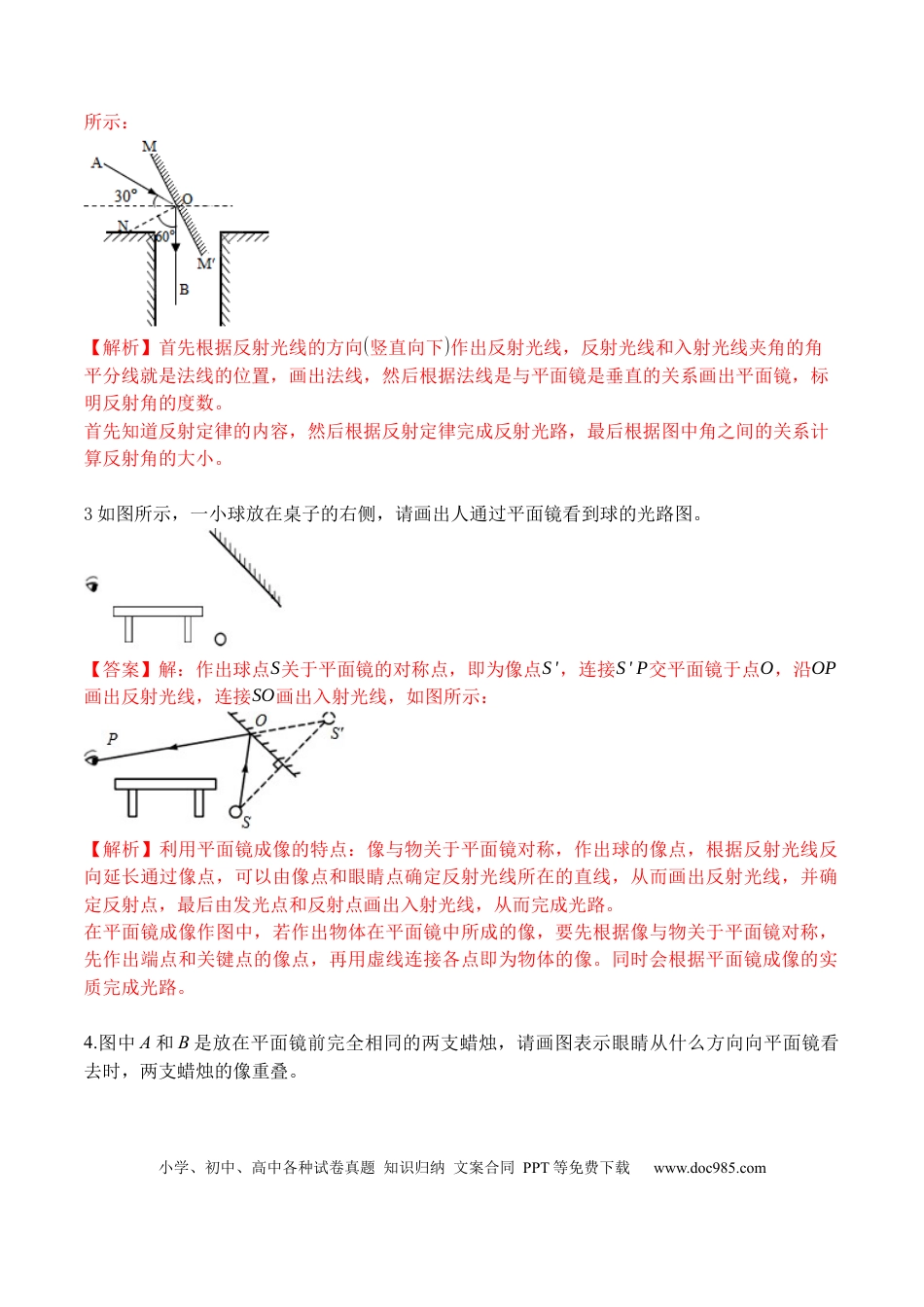

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com专题04光现象作图（解析版）类型一光的反射作图【方法技巧】准确作图要求：（1）反射角等于入射角，像物到镜面等距。（相等）（2）法线与反射面垂直，像物连线与镜面垂直。（垂直）（3）实际光线、实像、反射面用实线；光线的反向延长线、法线、虚像用虚线。（虚实）【专项训练】1.一束光照射到平面镜上，如图所示．请在图中画出反射光线并标出反射角的度数．【答案】如图所示【解析】本题考查光的反射作图．先过入射点作法线，根据反射角等于入射角画出反射光线，反射角的度数为90°−60°=30°．2.用一平面镜将与水平面成30°角的阳光竖直照射到深井内，请你在图中画出平面镜的位置，并标出反射角的大小。【答案】解：因为太阳光竖直射入深井内，所以反射光线竖直向下，由此画出法线，过入射点画出法线的垂线，即平面镜的位置，因入射光线与水平面成30°，而反射光线是竖直向下的，所以入射光线与反射光线的夹角为30°+90°=120°，则入射角、反射角为60°.如图小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com所示：【解析】首先根据反射光线的方向(竖直向下)作出反射光线，反射光线和入射光线夹角的角平分线就是法线的位置，画出法线，然后根据法线是与平面镜是垂直的关系画出平面镜，标明反射角的度数。首先知道反射定律的内容，然后根据反射定律完成反射光路，最后根据图中角之间的关系计算反射角的大小。3如图所示，一小球放在桌子的右侧，请画出人通过平面镜看到球的光路图。【答案】解：作出球点S关于平面镜的对称点，即为像点S'，连接S'P交平面镜于点O，沿OP画出反射光线，连接SO画出入射光线，如图所示：【解析】利用平面镜成像的特点：像与物关于平面镜对称，作出球的像点，根据反射光线反向延长通过像点，可以由像点和眼睛点确定反射光线所在的直线，从而画出反射光线，并确定反射点，最后由发光点和反射点画出入射光线，从而完成光路。在平面镜成像作图中，若作出物体在平面镜中所成的像，要先根据像与物关于平面镜对称，先作出端点和关键点的像点，再用虚线连接各点即为物体的像。同时会根据平面镜成像的实质完成光路。4.图中A和B是放在平面镜前完全相同的两支蜡烛，请画图表示眼睛从什么方向向平面镜看去时，两支蜡烛的像重叠。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com【答案】如图所示【解析】【解析】根据像与物关于平面镜对称的特点分别作出A、B关于平面镜的对称点，即A、B的像；连接BA并延长，与平面镜的交点为O，O点即为入射点；连接，并延长，则CO即为向平面镜看去时两支蜡烛的像重叠的方向，如图所示。5.如图所示，要将一束太阳光AO反射到室内的B点，请你在O点正确地填入平面镜，并标出反射角r。保留作图痕迹【答案】如图所示【解析】先作出入射光线和反射光线夹角的平分线，即为法线，再过入射点垂直法线作出平面镜，反射角为反射光线与法线的夹角。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com6.太阳光线跟水平方向成角，为了使反射光线水平行进，请在图中画出平面镜的位置并标出反射角的度数。【答案】解：如图甲或乙所示：【解析】点拨：在图甲中，反射光线与入射光线的夹角为，反射角和入射角均为，则平面镜与水平方向成角。在图乙中，反射光线与入射光线的夹角为，反射角和入射角都为，则平面镜与水平方向成角。7.根据平面镜成像特点，在图丙中画出物体AB所成的像。【答案】解：先作出物体AB的端点A、B在平面镜中的对称点A'、B'，连接A'、B'点即为物体AB在平面镜中的像，注意辅助线和像用虚线，如图所示：【解析】平面镜成像的特点：像与物到平面镜的距离相等、连线与镜面垂直、大小相等、左右相反，即像与物关于平面镜对称；基本作法：作出两个端点A、B的像点，连接像点即为物体AB在平面镜中的像。在平面镜成像作图中，若作出物体在平面镜中所成的像，要先根据像与物关于平面镜对称，先作出端点和关键点的像点，再用虚线连接各点即为物体的像。小学、初中、高中各种试卷真题知识...
